EVGA toont X79 Classified-moederbord voor Sandy Bridge-E

EVGA heeft op het GeForce LAN 6-evenement van Nvidia een nieuw moederbord getoond voor Intels komende Sandy Bridge-E-cpu's. Het X79 Classified-bord beschikt onder andere over acht usb 3.0-poorten en heeft een xl-atx-formfactor.

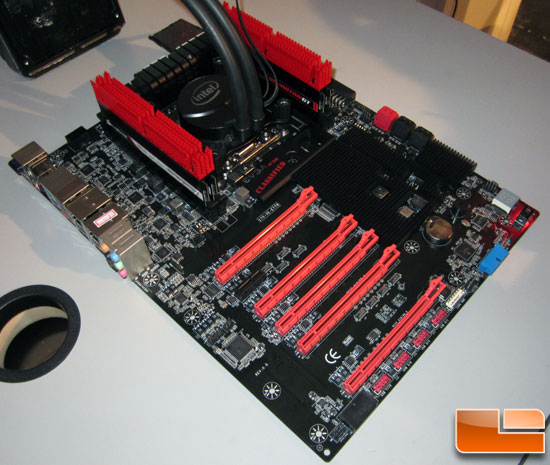

De X79 Classified wordt het vlaggenschip in EVGA's nieuwe reeks moederborden met de lga2011-socket, schrijft legitreviews. Het moederbord heeft het xl-atx-formaat, waardoor er veel ruimte tussen de verschillende componenten bestaat. Hierdoor moet het makkelijker zijn om dikke videokaarten te plaatsen en het bord te isoleren om condensatie bij overklokken tegen te gaan.

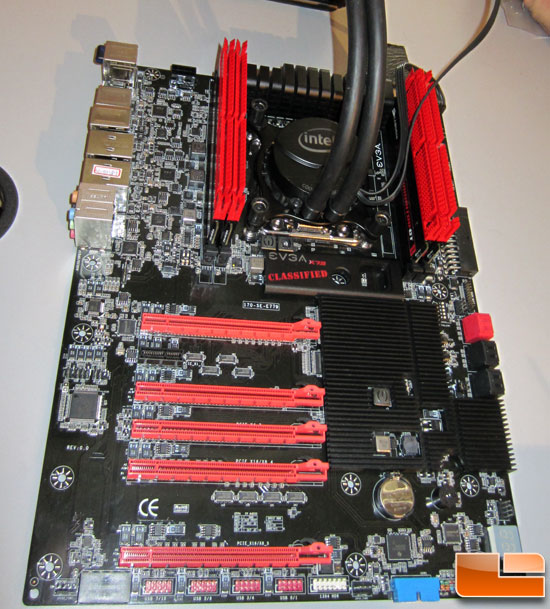

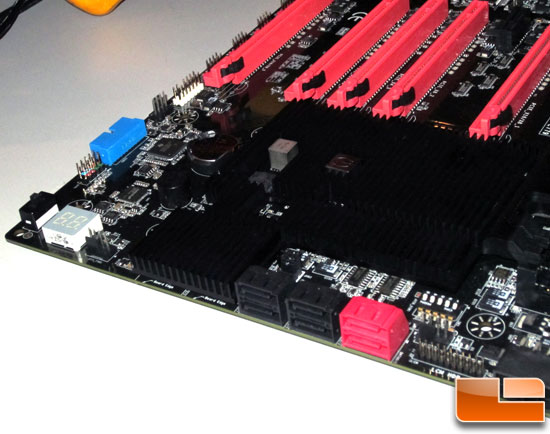

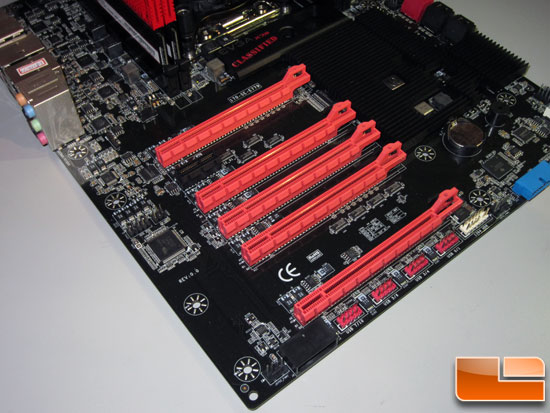

Het moederbord heeft plek voor vier geheugenmodules; twee aan elke kant van de lga2011-socket. EVGA zou ook modellen op de markt willen brengen met ruimte voor acht dimms. Er zijn vijf pci-express-3.0-slots, twee sata 600- en vier sata 300-poorten aanwezig. De i/o-zijde herbergt maar liefst acht usb 3.0-poorten, twee esata-poorten, een ps/2-aansluiting, twee gigabit-lan-poorten, achtkanaalsaudio en een resetknop.

Behalve met het Classified-bord komt EVGA met nog twee andere modellen die luisteren naar de namen X79 SLI en X79 FTW. De fabrikant zegt de borden gelijktijdig te introduceren met Intels Sandy Bridge-E cpu's, die voor het eind van dit jaar zijn gepland.

Reacties (71)

"De fabrikant zegt de borden gelijktijdig te introduceren met Intels Sandy Bridge-E cpu's, die voor het eind van dit jaar zijn gepland."


01-07 'Intels Sandy Bridge E-serie vertraagd tot 2012'

Is het nu dan toch voor dit jaar of niet?

Dat is inderdaad een oud bericht, wat niet meer van toepassing is. De nieuwe introductiedatum is 14 november. Net iets minder dan een maand dus.

o.a.:

http://vr-zone.com/articl...r-not-the-15th/13652.html

en zo zijn er nog wel tig meer sites

Ziet er goed uit dat bordje, maar even een vraagje onder de doorgewinterde tweakers.

Is xl-atx nou hetzelfde als EATX? En zo nee, wat is dan het verschil? Dit bord zal dus niet bij iedereen in z'n kast passen als ik het zo eens zie.

Nope : E-ATX gaat meestal over een moederbord dat breder is dan ATX, terwijl XL-ATX ook in de hoogte groter is

Even muggenziften....
EATX is een standaard die vastgelegd is (12"x13"), terwijl de ATX borden 12"x9.6" zijn.
XL-ATX is geen gedefinieerde standaard, maar wordt gevolgd door een aantal fabrikanten. Het bord is altijd langer dan 12", maar de breedte kan nog steeds 9.6" zijn.
http://en.wikipedia.org/wiki/ATX#Variants

EATX werd voornamelijk voor oudere dual cpu servers gebruikt.

Oke, bedankt voor de info

Dus mijn stacker 830 gaat geen probleem opleveren

offtopic:
Ja, ik weet het, het is een oude kast, maar wat een ruimte heb ik in die kast!

Als dit high-end moet zijn is er niet veel toekomst voor EVGA.

High-end betekent in mijn optiek tenminste 8 DIMM slots, minimaal 6 SATA-6 maar liefst 8 of meer en toch nog ondersteuning voor FW 400 on-board, voor de HDV video gebruikers.

De huidige snelste HDD's komen net boven de 150 MBps uit. De 300 MBps van SATA 2 zijn daar voorlopig ruim voldoende voor. Alleen snelle SSD's hebben baat bij SATA 3, maar als je daar meer dan twee van gebruikt hang je die aan een fatsoenlijke RAID controller, en niet aan de Fake-raid van de Intel chipset.
Leuk dat je dan wel weer Firewire 400 wilt.... Firewire 800 is er al weer een tijdje, en backwards compatible met 400

[Reactie gewijzigd door Zer0 op 17 oktober 2011 20:43]

4 SSD's in raid10 op het mobo met SATA3, 16 conventionele HDD's op de nieuwe Areca ARC-2080ix-16 PCIe-3.0 kaart in raid30 met hot-spares en dan nog 2 BD burners en je loopt tegen de beperkingen van het mobo op.

FW800 mag dan wel backward compatible zijn, maar vele HDV cameras hebben toch problemen met FW800, daarom liever FW400 on-board.

4 SSD's in raid10 op het mobo met SATA3

Zoals ik al zei, zonde, hang ze dan aan een fatsoenlijke raid controller, niet aan de onboard fake raid.

16 conventionele HDD's op de nieuwe Areca ARC-2080ix-16 PCIe-3.0 kaart in raid30 met hot-spares

Stoere praat, maar irrelevant, aangezien ze aan een aparte controller hangen heeft dat weinig met het moederbord te maken.

[Reactie gewijzigd door Zer0 op 18 oktober 2011 16:32]

Ziet er netjes uit!

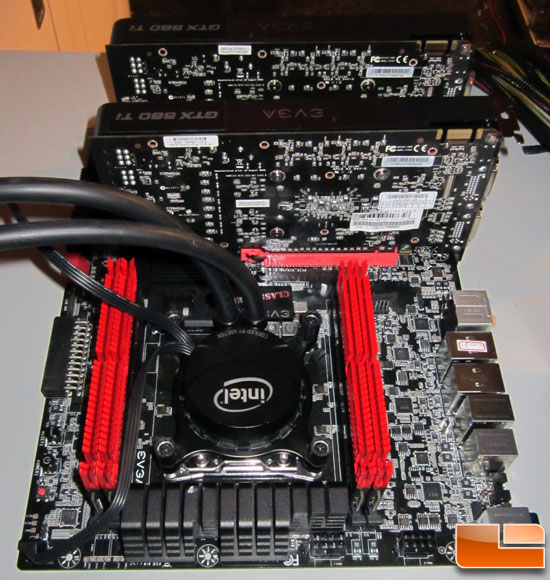

Wat ik wel raar vind aan de X79 chipset (ik weet niet of dit bij alle zo is), is dat de RAM slots links en rechts zitten van de CPU. Dit moet toch betekenen dat sommige heftige CPU koelers niet meer compatible zijn?

Dat is zo bij de hele X79 Chipset, en ik zie inderdaad dat het problemen gaat opleveren met grote towerkoelers zoals de Mugen 1/2/3. Het komt door het ontwerp van de socket en CPU, de lanes voor het geheugen komen links en rechts uit de voet.

Ik denk dat de meeste mensen die dit moederbord kopen toch voor waterkoeling gaan.

En de mugen 2 past er wel tussen je moet dan alleen geen heatsinks op je geheugen hebben en je moet je fans iets omhoog verplaatsen.

Hoezo denk je dat de meeste mensen die dit moederbord kopen toch voor waterkoeling gaan?

Het instapmodel core kost zo'n 350 dollar. Zelfs die heeft een semi-unlockte multiplier, afaik. Voor zover deze als desktop worden gebruikt, zullen veel mensen een zo efficient mogelijke koeler gebruiken, voor overklokken. Vandaar waterkoeling. Asides, 2011 is een lomp grote socket, het lijkt alsof het niet past, maar het zal bijna zeker wel passen. Asides, een beetje closed-circuit processor waterkoeler kost niet eens zoveel, sowieso een stuk minder dan een paar van deze deluxe moederborden met peperdure CPUs

(hoeveel mensen zullen deze nou gebruiken voor standaard kantoor gebruik? Enthousiastelingen die willen meestal 't beste van 't beste)

[Reactie gewijzigd door TNT LotLP op 18 oktober 2011 15:29]

Enerzijds ligt het voor de hand om voor WC te gaan, al vraag ik me serieus af waarom je dan een closed-circuit (wat dus een kant-en-klare WC is) nu gaat noemen. Prijstechnisch en koeltechnisch zijn die helemaal niet interessant, een gelijkgeprijsde NH-D14 werkt een stuk beter. De mensen die voor WC gaan zijn waarschijnlijk enthousiastelingen met een custom setup.

Omdat LGA2011 ook al serverplatform is bedoeld, waarschijnlijk nog meer als normaal desktopplatform, lijkt me waterkoeling al helemaal onwaarschijnlijk. Althans ik zie niet snel WC toegepast in een 2U rack o.i.d., maar dat kan aan mij liggen.

[Reactie gewijzigd door Aardwolf op 18 oktober 2011 16:09]

Dat niet nee, maar voor een desktop wel, uiteraard. Ik heb zelf geen serverrekken op 't werk staan, maar ik zal m'n baas vragen of we waterkoeling kunnen gaan gebruiken gewoon omdat (jk)

Naar wat ik heb gehoord is closed-circuit waterkoeling efficienter dan normale luchtkoelers van +- dezelfde prijs. Ik heb zelf spijtig nog geen ervaring met waterkoeling, maar als LGA2011 uit is ga ik een PC met waterkoeling bouwen, excuses voor mijn gebrek aan ervaring, ik kan alleen nog maar wat benches/testresultaten opnoemen.

Also, closed circuit noemde ik vooral vanwege installatiegemak ivm dat een "normale" WC set moeilijker is in te bouwen dan een "normale" CPU luchtkoeler.

Enfin, ik zal dan eens bezig gaan met zelf die koelers vergelijken. Ik draai nu op een coolermaster V8 omdat ik die destijds voor een strakke 30 kon scoren. Antec Kühler aanschaffen en kijken of die inderdaad niet beter koelt.

Dit moet toch betekenen dat sommige heftige CPU koelers niet meer compatible zijn?

Weet je hoe huge die socket is op deze moederborden? Een lompe koeler zoals de Mugen 2 steekt daar nog amper uit. Er is dus nog steeds meer dan zat ruimte voor lompe koelers hoor.

Dat komt doordat de X79 chipset quad channel geheugen ondersteunt (i.t.t. triple channel)

ik dacht dat tegenwoordig de geheugencontrollers gewoon op de cpu zaten en niet meer in de chipset.

Dat klopt, maar de Sandy Bridge-E CPU's zijn wel specifiek gemaakt voor de X79, dus voor het moederbord verandert dat niet zo heel veel.

niet alleen dat is raar; een reset knop aan de achterzijde ??

niet alleen dat is raar; een reset knop aan de achterzijde ??

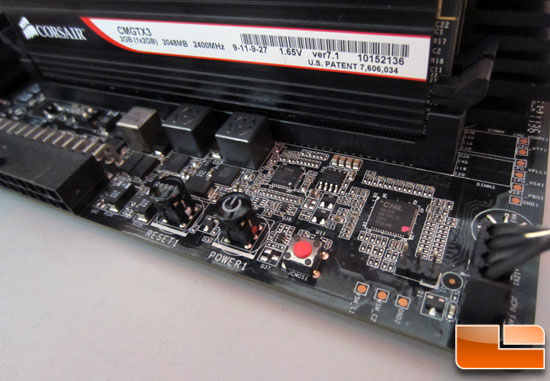

Dat is niet zomaar een resetknop, dat is een clear cmos knopje, dat zie je vaker bij overclock-moederborden.
Dat is voor als mensen hun bios te hard pushen en de computer niet eens meer opstart.
Dan kan je dat knopje gebruiken ipv het batterijtje eruit te halen in je mobo.

Mooi ding, lijkt erop dat EVGA eindelijk weer eens op tijd is gaat komen met z'n moederborden

Wel zonde dat er gekozen is voor een enorme heatsink, om deze vervolgens niet met heatpipes met het VRM-gedeelte te verbinden, wat op deze nieuwe planken waarschijnlijk toch echt het heetste deel op de chipset zal worden. Dit zou de betrouwbaarheid volgens mij wel ten goede zijn gekomen. Ook vind ik 2 SATA 6 poorten wat aan de karige kant.

Inderdaad, 2 sata 6gbs is wel erg weinig voor een high end bord...

Als je met meer dan 2 snelle SSD's gaat werken is een goede raid-controller waarschijnlijk een stuk beter als de software-oplossing van Intel, en voor HDD's is SATA II de komende tijd ruim voldoende.

als dit het vlaggenschip model wordt komt er dan eigenlijk nog wel een echte SR-3 met 2 sockets en 2 keer dubbele dims = 16 en genoeg plek om qaud-sli te herbergen met 4 dubbel slots kaarten(is hier ook mogelijk)?
dit is voor evga als vlaggenschip wel een beetje aan de magere kant, ook een beetje raar dat er 8 keer usb 3.0 op zit en maar 2 keer sata III.

[edit] er zou inderdaad nog een 'SR-3' bord moeten komen: nieuws: Computex: EVGA komt met dualsocket-X79-moederbord

[Reactie gewijzigd door bauke1994 op 17 oktober 2011 22:02]

Zit in de chipset

Die komt waarschijnlijk later zoals altijd. Ze willen eerst een stabiel single socket bord uitbrengen. Is ook wel zo logisch.

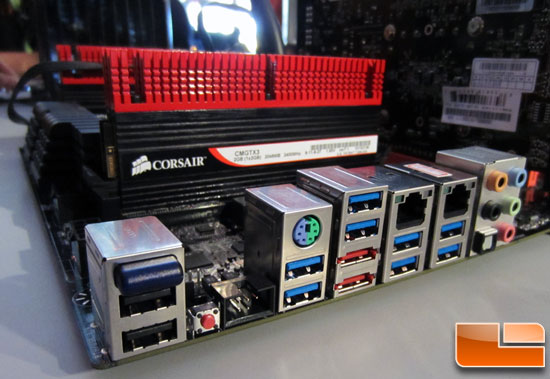

De i/o-zijde herbergt maar liefst acht usb 3.0-poorten, twee esata-poorten, een ps/2-aansluiting, twee gigabit-lan-poorten, achtkanaalsaudio en een resetknop.

Maar wat zit er onder die resetknop? Het lijken 2 usb poorten, maar aangezien er al 8 usb3.0 poorten zijn lijkt het een beetje nutteloos om er dan nog 2 usb2.0 poorten bij te zetten. Iemand een idee?

edit:
Ik zie net dat de resetknop dat kleine rode knopje is. Wat zit er dan helemaal links? Het lijken 2 usb poorten met daarboven een knopje, wellicht is dat de bluetooth antenne?

[Reactie gewijzigd door BRAINLESS01 op 17 oktober 2011 16:29]

De USB2 poorten zitten direct op de chipset, de USB3 poorten via een extra controller. Hierdoor kan het zijn dat de USB3 poorten een hogere latency hebben.
En dat blauwe ding is idd de bluetooth antenne

Ik snap niet dat jullie dit bordje mooi vinden hoor..... Qua dingen die erop zitten is het bord leuk, maar het uiterlijk vind ik oerlelijk, terwijl ik de meeste andere bordjes van evga wel qua uiterlijk mooi vind en qua hardware opties is er ook zat voor deze bordjes

tot slot het bordje ziet er veel te kaal uit en zoals singular1ty zegt niet alleen de sata 6 maar ook de sata e poorten vind ik bijzonder weinig.. Ben zeer benieuwd naar de prijs, persoonlijk denk ik dat 200 euro al veel te veel is!

Ook ik vind dit bord helemaal niet zo mooi en eigenlijk nog lelijk ook, dit is natuurlijk persoonlijk maar dit is mijn mening.

Waarom:

• Het bord ziet er groot en log uit (XL-ATX-Formaat) terwijl ik geen echte reden terug zie waarom dat nodig is. Geen dual socket zoals het andere grote bord van EVGA. Maar 4 geheugensloten, dus ook hier is de ruimte niet voor nodig.
• Blauwe port onderaan het board terwijl de rest rood is.
• Persoonlijk vind ik het koelblok echt ontzetten lelijk. Het is geen geheel en die soort 'uitgesneden' vakjes vind ik ook echt lelijk.
• 2 Geheugen DIMM's aan beide kanten van de CPU vind ik ook echt lelijk. Ik zie er liever 4 naast elkaar.

Verder ben ik over het algemeen wel een EVGA aanhanger, ik ben zeker te spreken over hun garantie en meestal ook over het uiterlijk/design van hun producten. Maar ik vind dit toch echt een tegenvaller.

Iemand al kunnen tellen hoeveel voedingstekkers er op dit board gaan? Optioneel of niet.
Ik zie er zo al 4.

[Reactie gewijzigd door Anoniem: 296626 op 17 oktober 2011 17:50]

XL-ATX is nodig voor de PCIe slots.

Nu nog de SR-3 van EVGA en het lijstje is compleet.

(voor degene die het niet snappen: de SR-2 van EVGA heeft plaats voor 2x core i7 1st gen of 2x Xeon van dezelfde generatie. Gegarandeerd doen ze hetzelfde met de huidige generatie)

Die versie met 8 RAM slots mag eerst van mij : Kan ik mijn huidige 6 stuks kwijt + 2 erbij prikken

Standaard 8x USB 3.0 is trouwens ook lekker

SR-3 all the way idd maar voor het topmodel vind ik het wel een beetje karig, 6Sata poorten en 4 dimmslots vind ik vrij weinig voor het "topmodel".
