Details van Intel LGA1700-socket voor Alder Lake-cpu's verschijnen online

Er zijn nieuwe details verschenen van de LGA1700-socket voor Intels komende Alder Lake-cpu's. Igor'sLAB publiceert onder andere diagrammen van de socket, die de afmetingen en het ontwerp van socket LGA1700 tonen. Het Intel Alder Lake-platform komt dit jaar uit.

Uit de diagrammen van Igor'sLAB blijkt dat socket LGA1700 een rechthoekig ontwerp krijgt, wat overeenkomt met eerdere geruchten. De socket wordt daarmee groter dan die van voorgaande Intel-platforms. Uit de documenten blijkt bijvoorbeeld dat Intel overstapt op een gatenpatroon met afmeting van 78x78mm voor het monteren van cpu-koelers. Voorheen waren deze afmetingen 75x75mm. De socket zou verder minder hoog zijn dan huidige Intel-sockets.

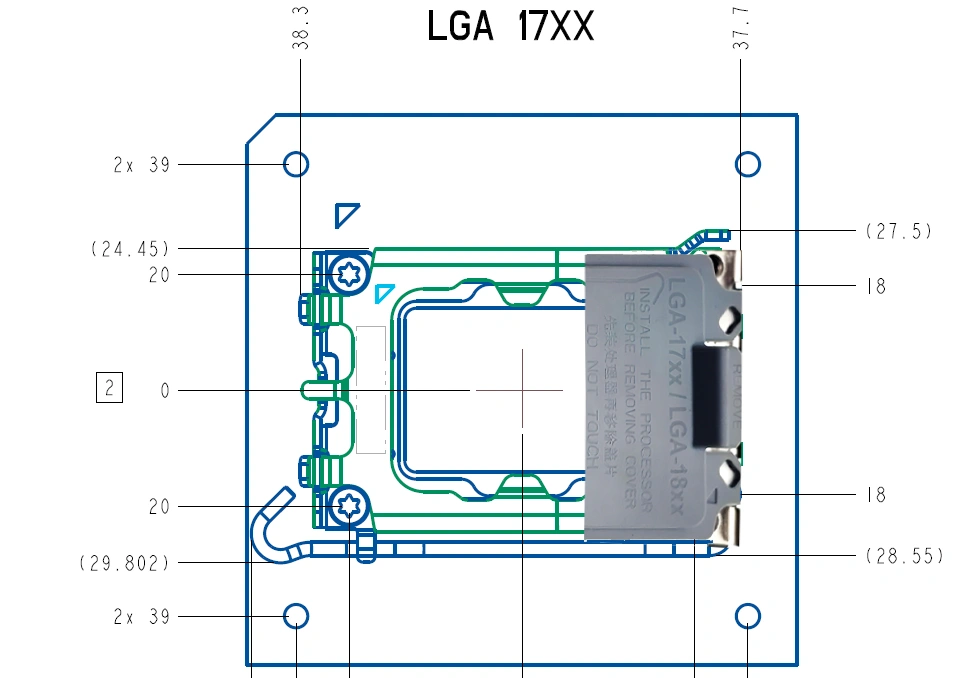

Socket LGA1700-afmetingen vergeleken met huidige Intel-sockets. Bron: Igor'sLAB

De geïntegreerde heatspreaders van Alder Lake-cpu's zijn ook minder hoog en kunnen daarom met 6,5mm ook lager gepositioneerd worden dan die van voorgaande Intel-cpu's. De heatspreaders zijn bovendien langwerpiger dan die van Intels huidige processors, waardoor de heatpipes van bestaande cpu-koelers mogelijk niet op de goede plek zitten om Alder Lake-cpu's volledig te koelen. Het zou daarom onwaarschijnlijk zijn dat oude processorkoelers compatibel zijn met de komende socket. "Oude cpu-koelers blijven gebruiken, zelfs met nieuwe montagekits, is meestal geen goed idee", schrijft Igor'sLAB.

De Duitse techwebsite toont verder schema's die een aanbevolen lay-out voor ATX-moederborden tonen. Het diagram in kwestie toont bijvoorbeeld op welke moederbordgebieden rondom de socket geen componenten als vrm's geplaatst mogen worden, om er zeker van te zijn dat deze niet in contact komen met een processorkoeler. Daarnaast blijkt uit de diagrammen dat de pins van het moederbord opgesplitst worden in twee L-vormige gebieden.

Intel bevestigde eerder al dat het Alder Lake-platform in de tweede helft van dit jaar uitkomt, hoewel het bedrijf daarbij geen concrete releasedatum noemde. Volgens geruchten verschijnen de cpu's in het vierde kwartaal van 2021. Er komen Alder Lake-varianten beschikbaar voor desktops en laptops. Het zijn de eerste Intel-desktopprocessors die het bedrijf maakt op zijn 10nm-procedé. De chips krijgen verder twee verschillende soorten cores; een aantal high-performance cores met hyperthreading, en een aantal energiezuinige Gracemont-cores zonder hyperthreading. Het platform zou verder ondersteuning krijgen voor DDR5 en PCIe 5.0.

Schema's voor ATX-moederborden en pingebieden voor socket LGA1700. Bron: Igor'sLAB
