Chipmaker TSMC en het Nederlandse ASML slaan de handen ineen. Samen beginnen de twee chiptitanen een nieuw initiatief, om zo een van de beperkingen van de allernieuwste ASML-machines aan te pakken.

Dat initiatief moet er op termijn voor zorgen dat ASML's high-NA-machines straks grotere chips kunnen printen. High-NA print namelijk kleinere chips dan zijn voorgangers, wat vooral lastig is voor de veelgevraagde AI-chips van bedrijven als Nvidia.

De samenwerking moet daarnaast zorgen voor snellere en potentieel goedkopere productie. De twee bedrijven doen dat niet alleen: nagenoeg alle chipmakers scharen zich achter het initiatief. Ook Samsung en Intel doen bijvoorbeeld mee, en de rest zal ongetwijfeld volgen.

Tegelijkertijd lichten de chipmakers een tipje van de sluier rondom hun high-NA-plannen. TSMC bevestigt voor het eerst wanneer het de nieuwe tools van ASML gaat inzetten. Vanaf 2030 rollen high-NA-chips uit de fabrieken van die chipgigant. Samsung begint eerder al en Intel is zelfs al bezig.

Weten waarom ASML's machines zo belangrijk zijn?

De zogenaamde 'euv'-machines van ASML zijn cruciaal voor het maken van de beste chips. Ze worden bijvoorbeeld gebruikt voor de chips in smartphones, laptops, pc's en noem zo maar op. High-NA is de volgende generatie van ASML's euv-machines, die nóg betere chips mogelijk moeten maken.

Benieuwd waarom ASML's machines zo onmisbaar zijn? We legden in eerdere artikelen uit hoe chips worden gemaakt en hoe de machines van ASML werken.

Een high-NA-euv-machine. Beeld: ASML

Kleinere chips door high-NA

Het initiatief van ASML en TSMC draait om het formaat van chips. De machines van ASML 'tekenen' kleine patroontjes, die samen een chip vormen. Die patroontjes zijn vastgelegd in zogenaamde maskers, die in de machine zitten en gebruikt worden om de patroontjes op de wafer te 'printen'.

De overstap naar high-NA kende de nodige uitdagingen. High-NA-machines kunnen weliswaar complexere patroontjes tekenen (en daarmee krachtigere chips maken), maar dat ging deels ten koste van de printgrootte. Voorgaande low-NA-machines konden in één keer een chip van 858mm² belichten. Bij high-NA werd dat gehalveerd tot 429mm².

Voor sommige chips is dat niet zo erg: smartphoneprocessors zijn bijvoorbeeld vrij klein. Maar grotere chips, zoals de AI-gpu's van Nvidia, komen in de buurt bij die 858mm². Die grotere chips moeten met high-NA opgedeeld worden in twee delen, die vervolgens aan elkaar 'gestitcht' worden.

Tweakers volgde eerder dit jaar de levering van een high-NA-machine. In deze video legden we ook meteen uit wat de euv-machines van ASML precies uniek maakt. Vanaf 9:34 gaan we in op de voordelen en uitdagingen van high-NA, waaronder de redenen waarom high-NA zorgde voor een kleinere printgrootte.

Grotere maskers voor grotere chips

Om dat verlies op te vangen, ligt de throughput van de high-NA-machines twee keer hoger dan voorheen. Dat zorgt ervoor dat de productiesnelheid van grote chips niet te ver achteruitgaat, maar toch zat er nog meer in het vat. Er was namelijk een tweede optie: de maskers met het chipontwerp fysiek groter maken. ASML had zo het printverlies van high-NA volledig kunnen opvangen.

Het vergroten van maskers is alleen niet makkelijk. Die maskers worden namelijk gemaakt door andere bedrijven dan ASML, die daar dus voor moeten openstaan. Ook chipmakers moeten hun processen erop aanpassen en dus ook aan boord zijn voor zo'n wijziging.

Dat is nu gebeurd. De chipindustrie sluit zich aan bij een nieuw initiatief om alsnog grotere maskers voor high-NA-machines te ontwikkelen, waarbij TSMC en ASML het voortouw nemen.

Huidige maskers zijn 6" bij 6", maar in de toekomst wordt het formaat vergroot tot 12" bij 6". Die vergroting brengt high-NA terug naar de eerdere printlimiet van 858mm², waarmee ook de AI-chips van Nvidia straks weer in één stap afgebeeld kunnen worden.

High-NA halveerde het belichtingsveld van low-NA, maar dat wordt weer teruggedraaid met grotere maskers. Beeld: ASML

Sneller printen

Het grootste voordeel daarvan: de machine kan daarmee véél sneller chips printen. De high-NA-machines hebben namelijk nog steeds die twee keer hogere throughput dan hun voorgangers, maar de halvering van de printgrootte wordt hiermee teruggedraaid.

Dat is goed nieuws: als chipmakers meer chips kunnen maken in minder tijd, dan gaan de productiekosten automatisch omlaag. Het duurt alleen nog wel even voordat deze 12"-maskers daadwerkelijk gebruikt zullen worden. De chipindustrie werkt samen aan de ontwikkeling van deze maskers. De sector hoopt in 2031 een proeflijn voor testproductie te openen.

Twee jaar later, in 2033, moeten 12"-maskers gebruikt gaan worden voor grootschalige chipproductie. In de tussentijd blijven chipmakers gewoon high-NA gebruiken, zij het met de huidige 6"-maskers. De nieuwe, grotere maskers zijn overigens exclusief bedoeld voor high-NA. De huidige low-NA-machines blijven dus gewoon draaien met de 6"-maskers die we kennen.

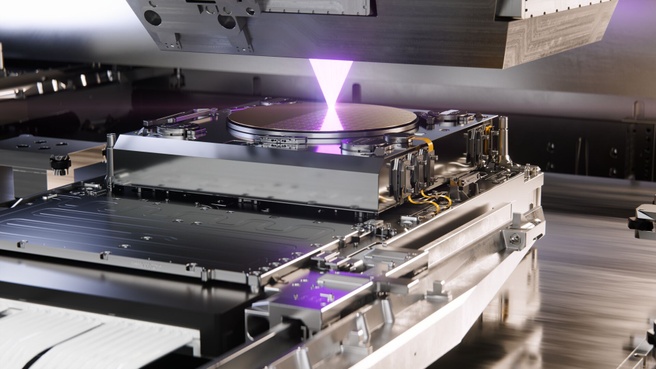

Een render van een high-NA-machine die een wafer belicht. Beeld: ASML

TSMC omarmt (eindelijk) high-NA

TSMC neemt niet alleen het voortouw bij het nieuwe maskerinitiatief. De chipmaker zegt namelijk ook toe vanaf 2030 high-NA-tools te gaan gebruiken voor de grootschalige productie van chips.

Het is een belangrijke ommezwaai voor de grootste chipfabrikant ter wereld. TSMC was lange tijd kritisch over high-NA. Het bedrijf kocht al wel testmachines en experimenteerde daarmee, maar daar bleef het tot nu toe bij. De marktleider wilde niet eerder bevestigen wanneer het écht in productie zou gaan met ASML's nieuwste machines.

De belangrijkste reden daarvoor: de prijs van de machines. High-NA is ongeveer twee keer duurder dan de 'gewone' low-NA-machines, die met een geschatte verkoopprijs van zo'n 200 miljoen euro ook al niet goedkoop waren. Het bedrijf zette daarom vraagtekens bij het nut ervan op de korte termijn. De kosten zouden nog niet opwegen tegen de baten.

Eerder dit jaar nog gaf TSMC een roadmapupdate, waarbij de fabrikant opnieuw aangaf dat hij nog geen concrete plannen had voor het gebruik van high-NA-euv.

Nu geeft het bedrijf dan toch een update. Het bedrijf begint in 2030 met high-NA-massaproductie, al is nog niet bekend op welk procedé dat precies zal gebeuren. De roadmap van TSMC loopt namelijk maar tot 2029. Mogelijk gaat het om A10, TSMC's eerste productieproces in de '1 nanometer'-klasse.

TSMC's huidige roadmap loopt tot 2029; al deze procedés laten high-NA nog schieten.

Dram bij Samsung

Ook Samsung deelde op dinsdag meer details over zijn plannen met high-NA. Het bedrijf begint zelfs al relatief snel met chipproductie met high-NA: 'tegen 2028'.

Opvallend genoeg begint het bedrijf dan niet met de productie van zogenaamde 'logicchips', zoals cpu's of gpu's. De Zuid-Koreaanse techgigant kiest er juist voor om geheugenchips te gaan maken met high-NA. Samsung is niet de enige: geheugenfabrikant SK hynix heeft al een high-NA-machine staan, en zegt nu ook in 2028 te beginnen met productie.

High-NA moet Samsungs dram-roadmap dan ook vooruithelpen, verwacht de chipmaker. Deze machines kunnen kleinere patroontjes 'tekenen' dan hun voorgangers, wat volgens Samsung vooral de productieprocessen moet versimpelen en de efficiëntie moet verhogen.

Samsung bevestigde onlangs overigens al dat het high-NA ook zal inzetten voor de productie van logicchips. Dat moet gebeuren bij Samsungs '1 nanometer'-procedé, dat naar verwachting rond 2030 op de markt komt.

Een wafer met dram-chips. Bron: Samsung

Intel gebruikt high-NA al

Intel gaat op zijn beurt gestaag door met high-NA. Die chipmaker loopt al langer voorop met high-NA-machines. ASML leverde de eerste exemplaren aan Intel. Het bedrijf had high-NA veruit het langst op zijn roadmap staan.

Sterker nog: sinds dit jaar gebruikt Intel deze tools al voor de massaproductie van bepaalde laptop-cpu's. Als je onlangs een apparaat met Intel Panther Lake-processor hebt gekocht, bestaat de kans dat de processor deels is gemaakt met de nieuwste machine van ASML.

De fabrikant maakte dinsdag bekend dat hij al meer dan een miljoen wafers heeft belicht met high-NA-tools, verdeeld over testproductie, r&d-werk én de productie van Panther Lake. Zo'n wafer is een ronde schijf waarop chips worden gemaakt. Het bedrijf is naar eigen zeggen meer dan tevreden met de resultaten van de tools.

Intel zal de inzet van high-NA in 2028 verder uitbreiden met de introductie van zijn 14A-procedé, zoals al langer bekend was. De machines zullen dan opnieuw gebruikt worden voor een aantal 'kritieke' lagen, hoewel klanten er ook voor kunnen kiezen om 14A-chips te maken met low-NA.

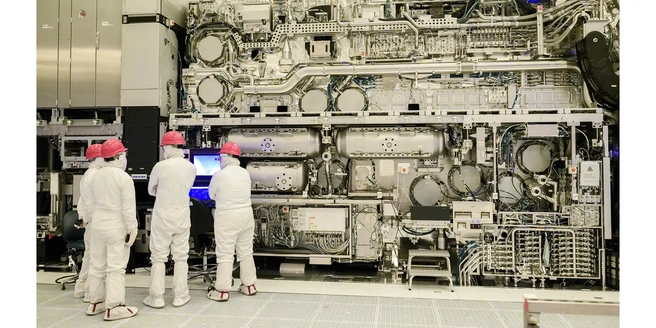

Medewerkers in een Intel-chipfabriek staan naast een high-NA-machine. Beeld: Intel

High-NA-adoptie komt op stoom

Zo komt high-NA nu écht op gang. Dat is het resultaat van een lange aanloop. High-NA was al sinds 2015 in ontwikkeling, nog voordat de 'gewone' euv-machines klaar waren voor massaproductie.

Zo'n tien jaar later, in 2025, leverde ASML de eerste tool die geschikt was voor grootschalig gebruik. Dat het daarna nog even zou duren voordat chipmakers de machines ook daadwerkelijk voor massaproductie inzetten, was al de verwachting.

Tot dinsdag was Intel de enige die volop op high-NA inzette. Nu volgen Samsung tegen 2028 met geheugenchips en TSMC in 2030 met massaproductie. De hele industrie werkt aan maskers die de machines vanaf 2033 nog sneller moeten maken. Zo komt die opstartfase dus langzaam maar zeker tot zijn einde.

Een TwinScan EXE:5200B, de eerste high-NA-machine die geschikt is voor massaproductie. Beeld: ASML
