X58-moederbord voor Nehalem-cpu's onder de loep gelegd

Tom's Hardware heeft de beschikking gekregen over een X58-moederbord van fabrikant Foxconn. Het bord is het meest geavanceerd ten opzichte van die van andere fabrikanten, welke het waarschijnlijk als referentie-ontwerp zullen beschouwen.

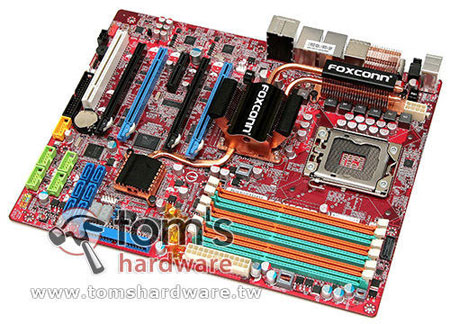

Het X58 Renaissance-bord van de Taiwanese hardwarefabrikant Foxconn werd op de burelen van Tom's Hardware aan een korte inspectie onderworpen. De verwachting is dat het moederbord als referentie-ontwerp dienst zal doen voor andere fabrikanten, die pas halverwege het test- en validatiestadium van hun eigen planken zouden zijn. Deze latere ontwerpen zullen waarschijnlijk op een aantal punten afwijken en beter presteren, maar uiteraard geldt dat eveneens voor toekomstige moederborden van Foxconn.

Het Renaissance-bord is uitgerust met een processorsocket voor Intels Nehalem-processors, die via een Quickpath-link met het moederbord verbonden worden. Het bord zal via zes geheugensloten maximaal 24GB ddr3-geheugen aan kunnen spreken, met een geheugenbandbreedte van 32GB/s. De vier pcie-x16-sloten zijn onderverdeeld in twee blauwe sloten die voor 2.0-kaarten geschikt zijn, terwijl de twee zwarte sloten op versie 1.0 van de pci-e-standaard zijn toegespitst. De geheugencontroller is de X58 MCH en de southbridge wordt door de ICH10-R-chip verzorgd. De radiators die de met heatpipes afgevoerde warmte moeten afgeven, zouden ruimte over moeten laten voor een flinke cpu-koeler, zonder de grafische kaart in de weg te zitten.

Een TSB434B22A-chip van Texas Instruments voorziet in twee firewirepoorten en de BCM5786KMLG van Broadcom neemt de gigabit-ethernetaansluiting voor zijn rekening. Het geluid wordt door een Realtek ALC888S verzorgd, waarmee onder meer 7.1-surroundsound mogelijk is. Een Intelsil ISL6336-chip regelt de energietoevoer, die afkomstig is van een standaard atx-connector en een achtpins-connector voor de processorvoeding. Een voeding met zes fases voorziet de Nehalem-processor van spanning, terwijl een enkelfasige voeding hetzelfde voor de northbridge doet.

Het i/o-paneel aan de achterkant van Foxconns X58-moederbord bestaat uit onder meer 'ouderwetse' ps/2-aansluitingen voor muis en toetsenbord, dubbele netwerkaansluitingen, vier usb-poorten, twee e-sata-poorten en een firewirepoort. Ook zes audio-aansluitingen ontbreken niet. Voor interne verbindingen beschikt de plank over zes satapoorten en een haaks geplaatste ide-poort. Overigens mag Tom's Hardware geen benchmarks publiceren van het bord in combinatie met hun Nehalem 2,93GHz-processor: het is de site niet toegestaan om meer dan cpu-z-schermafbeeldingen te tonen.

Reacties (77)

[Verwijderd]

De geheugencontroller is de X58 MCH en de southbridge wordt door de ICH10-R-chip verzorgd.

bij mijn weten zit de memorycontroller in de nehalem processor en niet in de northbridge.

EDIT: yep staat ook in de intel powerpoint sheet in het originele toms hardware artikel, foutje van de tweakers.net redakteur dus

http://www.tomshardware.c...-115540-0-2-3-0-jpg-.html

hier nog een architectuurplaatje van nehalem icm x58 chipset, je kunt duidelijk zien dat de memorycontroller in de nehalem zit en niet in de X58/codename tylersburg. is dus ook niet een MCH zoals het tweaker artikel abusievelijk vermeldt. het is een IOH.

http://bp1.blogger.com/_k...sI/s1600-h/bloomfield.gif

[Reactie gewijzigd door Verwijderd op 24 juli 2024 19:46]

[Toontje_78]

Vergeet de Quickpath verbinding niet; Eindelijk een snelweg door het hooggebergte van de FSB.

[stewie]

socket ziet er te gek uit
http://images.tweaktown.c...008_intelx58-03a_full.png

[BounceMeister]

Als ze het koelprofiel naast het pci-e x16 slot een kwartslag draaien (qua model, niet qua airflow), hou je een stuk meer ruimte over voor een grote cpu koeler. Nu is het "V8" gevormde blok erg breed en zit het erg dicht bij de cpu.

Alle SATA poorten worden geblokkeerd door de tweede videokaart?!

Verder vraag ik me af wat je met vier x16 sloten moet als je er geen dual slot videokaarten in kan stoppen.

Zes geheugenbanken is mooi, maar heb je er iets aan? Als je bij de huidige moederborden al problemen met timing krijgt bij vier modules, hoe moet dat dan met zes modules?

Het is nog maar een prototype, maar ik hoop dat ze de layout bij het productiemodel wel aanpassen!

[TeXiCiTy]

het is de site niet toegestaan om meer dan cpu-z-schermafbeeldingen te tonen.

Hè wat jammer.
Het bordje heeft heel wat exotische aansluitingen. Ik mag hopen dat die 8-pins cpu-voeding van normale molexjes af te halen is. Ben nog geen voeding tegengekomen met die aansluiting. Ik neem aan dat DDR3 optioneel is en er voor fabrikanten de keus is om bij DDR2 te blijven hangen?

[Verwijderd]

De geheugencontroller voor DDR3-geheugen zit ingebouwd in de 'Nehalem'-processor, dus de kans dat er DDR2-geheugen zal worden ondersteund is klein, vooral omdat dan het voordeel van de ingebouwde geheugencontroller verdwijnt (zie AMD-processoren)!!!

[Reactie gewijzigd door Verwijderd op 24 juli 2024 19:46]

[SRI]

Ik heb al genoeg 8 pins voedingen gezien, net zoals ik al meer dan genoeg moederborden heb gezien die het nodig hebben.

Verder vraag ik mij af of ddr2 erop kan, de controller zit als ik het goed heb vanaf die generatie geintergeerd in de processor en de vraag is dan of die dan nog wel backwards compatibele is... maar tegen de tijd dat dit allemaal goed en wel beschikbaar is zal ddr3 ook wel stukken betaalbaarder zijn.

[TERW_DAN]

Het is al bekend gemaakt dat de X58 geen DDR2 meer zal ondersteunen. De 4 serie van intel (waar onder andere de P45 inzit) is de laatste die DDR2 gaat supporten.

[jvo]

Op dit moederbord in elk geval niet zo zien. Gezien er 6 DDR3 sloten opzitten en ik 6 sloten tel, kom ik op 6-6 = 0 DDR2 sloten uit.

[zork]

P45 chipset zou de laatste chipset van Intel zijn die naast DDRIII ook nog DDRII zou ondersteunen. Dus neem ik aan dat deze geen DDRII meer ondersteund

[menzo]

mijn voeding heeft gewoon een 8pins CPU-aansluiting

[loodgieter]

Net mijn nieuwe PC in elkaar gezet met een Asus P5E deze heeft ook een 8pins cpu aansluiting Mijn voeding trouwens ook en heb dit netjes aangesloten.

Dit is met name afkomstig uit de Server markt. Server moederborden hebben allemaal een 8pins connector.

[Verwijderd]

de 8 pins cpu stekker is al jaren aanwezig op voedingen hoor, zelf mijn tagan 480W van jaren geleden had die stekker al (combinatie van 2 4pins) mijn nieuwe gigabyte odin gt 800W heeft zelfs 8+2 pins.

exotische aansluitingen valt in mijn ogen ook mee, buiten de cpu socket zijn er niet veel exotische aansluitingen te vinden in mijn ogen, kwa aantal naturrlijk wel een paar maar weinig nieuws onder de zon

[knirfie244]

Practisch elke voeding heeft tegenwoordig wel de EPS12 aansluiting hoor, ze werden een jaartje of 3-4 geleden alleen op de high-end voedingen geplaatst. Maar tegenwoordig heeft elke 5 euro budgetvoeding (vanaf ATX 2.3) hem wel.

Gezien het 4 12V draden en 4 grounds zijn kan je dit in theorie van 4 molex stekkers afhalen (die natuurlijk niet aan dezelfde kabel hangen).

Ken je de 24 pins ATX connector trouwens wel al?

@SRI - één kabel mag officieel niet meer als een bepaalde hoeveelheid ampere leveren, anders wordt deze te warm en kan deze smelten, doorbranden of in de brand vliegen. Bij je P4 connector, EPS12, of 6/8 pins GPU connector en zelfs de ATX 20/24 connector zitten alle kabels (van dezelfde spanning en connector) in de voeding ook op dezelfde regulator, de splitsing heeft puur met het maximale amperage/vermogen per kabel te maken.

[Reactie gewijzigd door knirfie244 op 24 juli 2024 19:46]

[SRI]

Je kan het wel makkelijk van dezelfde kabel afhalen, moet er alleen wel genoeg ampère staan op die lijn.

[Verwijderd]

De 8-pins moederbord aansluiting is onderdeel van de EPS standaard, en dit is echt niet het eerste moederbord die het gebruikt.

Wat voedingen betreft met ondersteuning, hier kan je 51 voedingen vinden met een 8-Pins EPS-12V aansluiting:

http://www.newegg.com/Pro...tegory=58&srchInDesc=8Pin

Wat exotische aansluitingen betreft, als het goed is, dan is de kleine zwarte connector naast de PS/2, een S/P-DIF optische aansluiting. Ik hoop dat nVidia snel met een geschikte chipset komt, zodat via hun nu standaard Hybride chipset we ook HDMI aansluitingen op het moederbord krijgen, waardoor een Nehalem HTPC 'goedkoop' gebouwd kan worden.

Goedkoop is dan wel relatief, want in het begin zal de CPU zelf harstikke duur zijn (al hoop ik dat Intel een ATi gelijkwaardige stunt uithaalt en eerst met een soort HD4850 versie van de Nehalem uitkomt, maar daar hou ik me adem niet voor in).

[Verwijderd]

en eigenlijk dus alleen geschikt voor 64 bits moederborden , als je er van uit gaat dat er windows op je pc komt , want het ondersteund maar liefst 24 GB geheugen, en met 32 bits red je dat niet , tenzij je op een ander os overgaat (maar weet eerlijkt gezegd niet wat linux ondersteund ....)

[dahakon]

Elk 32-bits OS ondersteunt maximaal 4 GB geheugen, waarvan ~3.2 GB effectief te gebruiken is vanwege overhead etc. Dit geld net zozeer voor Windows alswel Linux, Unix, OSX of welk ander 32-bit OS je maar vinden kunt.

Maar goed, 24 GB is natuurlijk veel, maar er zijn nu ook al moederborden die in ieder geval tot 16 GB gaan met 4 sloten, waar je net zozeer een 64-bit OS voor nodig hebt om het ten volste te benutten. Al zal een 32-bit rustig met dit moederbord overweg kunnen als ze de drivers er voor maken.

[mstam]

Elk 32-bits OS ondersteunt maximaal 4 GB geheugen, waarvan ~3.2 GB effectief te gebruiken is vanwege overhead etc. Dit geld net zozeer voor Windows alswel Linux, Unix, OSX of welk ander 32-bit OS je maar vinden kunt.

32-bits Linux kan dmv een CPU's 'Physical Address Extension' met een '36 bits address bus' 64GB geheugen aanspreken, echter kan een proces vanwege the '32 bits virtual address space' max 4GB gebruiken.

Dus je stelling gaat niet op voor Linux.

[roy-t]

Ditzelfde zit ook gewoon in Vista trouwens via DEP kan PAE aangezet worden.

[mstam]

Ditzelfde zit ook gewoon in Vista trouwens via DEP kan PAE aangezet worden.

Maar er hangen wel erg specifieke hardware eisen aan en meer dan 4GB adresseren is geloof ik nog niemand gelukt onder Vista 32bits. Dus zo gewoon is het niet.

[borft]

geinig, die PAE extensie zit al sinds de Pentium-Pro in de cpu gebakken. Uiteraard kan linux dat al sinds toen (ongeveer 10 jaar geleden). Toch netjes dat ms dat nu al ingehaald heeft

[MikeN]

Gutteguttegut, Win2k kon het ook al hoor (http://support.microsoft.com/kb/268363), alleen is PAE niet erg nuttig, gezien het overhead betekent en 1 applicatie kan alleen wanneer hij ervoor geschreven is (en dat zijn er maar weinig) meer dan 4GB gebruiken.

[SRI]

Heb je daar een linkje naar of een eigen guide van hoe dat aan te zetten? Ik heb wel Windows xp home en prof 32 bit en wil graag eens wat meer werkgeheugen erin stoppen. Heb ook vista home premium 32bit maar die gebruik ik niet omdat ik geen voordelen erin zie, misschien dat dit een reden kan zijn om mezelf toch weer in die ellende te gaan gooien xD

[gp500]

we worden dus gedwongen naar 64-bit.
Vanwege dat we wel tegen die 4Gb zitten.


Windows-xp 64 is zowat niet gebruikbaar voor enorm veel dingetjes en datjes.
Voronamelijk omdat het geen XP is maar eigenlijk server2003

Dus moet je met Vista werken en dat is weer niet zo lekker als XP vooral niet met SP3.

Voel de monopolie van MS.
Totaal niet om te bashen maar de keuze is beperkend.

En niet zeggen dat duur is etc.
Paar miljard pc's zijn heel wat om te verdelen.

[mstam]

...
Windows-xp 64 is zowat niet gebruikbaar voor enorm veel dingetjes en datjes.

Waarom niet? Gebruik het al een jaar oid en werkt perfect. Toen het net uitkwam was het idd een ramp. Erg veel bugs en slechte driver support, maar er is gelukkig veel verbeterd.

[jvo]

Ik heb 3 jaar geleden XP x64 geinstalleerd en dat was geen probleem. Feilloos op nForce 4 chipsetje en wat standaard (toen nieuwe) hardware. Het enige probleem was dat niemand mijn 3DS max files meer kon openen, omdat mijn processen wel meer dan 2 GB konden gebruiken. Voor vista zijn inmiddels 10 keer meer standaard 64-bits drivers dan in die tijd.

[Verwijderd]

Ik draai ook aan een hele lange tijd XP x64 op verschillende systemen, waarmee ik nog altijd gelukkig ben! De enige problemen kan je krijgen met oudere hardware of hardware van super kleine fabrikanten. Voor de rest is alles wel compatible met XP x64.

Ondersteund Windows 2003(32bit) trouwens wel met als 3,2GB? Ik heb namelijk pas nog 4GB in mijn Enterprise server geprikt, en herkent gewoon 3,99GB!

[Hardware Junk]

Windows 2003 server 32bit werkt ook goed met 8GB. Hier werkt de pae wel goed. Je moet wel wat geheugenopties in het Bios goed zetten, en deze schakelopties gaan gebruiken. Met schakelopties en zonder Bios instellingen, kan je volgens mij alleen max 4GB benutten. Om duistere reden kan dit niet met 32bit XP. Ik hou 2.7GB over (van de 14GB).

Verder werkt de x64 versie van XP enorm lekker. Ik ga binnenkort over naar deze versie, heb het al een paar keer uitgeprobeerd en is gewoon een volwassen OS. Al jaren. Dit kan ik van Vista niet zeggen.

Overigens erg lekker dat de Nehalem zoveel geheugen sloten krijgt. Dit was voorheen alleen toebedeelt aan server/workstation planken. Hopen dat de CPU's ook alles waar gaan maken, dan is er een kans dat ik begin volgend jaar over stap naar Intel. Uiteraard zullen de geheugenprijzen voor dit platform wel moeten zakken, maar hoe meer DDR3 mainstream wordt, hoe goedkoper de producten vanzelf worden.

[SRI]

Dat het kan betekend niet dat het moet. En bedoel je niet 64bit OS ipv moederbord? Zoja dan kun je tot 3,2 gig gaan met een 32bit os.

[SH4D3H]

Dat het er op KAN wil niet zeggen dat je dat ook gebruikt hè?
Maar ik denk dat de meeste overstappers inderdaad een 64-bit OS zullen gaan gebruiken.

[GENETX]

En je denkt dat we over pak hem beet een jaar nog steeds niet overstappen op x86-64 OS-en? Het wordt nu gewoon tijd om dat te doen. Het moet ooit en veel zitten het al tijden uit te stellen..

* GENETX draait al 1,5 jaar Vista x64 zonder gezeur.

[jvo]

Tja, de X48 ondersteunt 8 GB en de P45 16 GB, dus op zich is het niet een heel verrassende stap. Maar, de 3.2 GB geheugenlimiet is niet het enige dat de overstap naar 64 bits nodig maakt. De 2 GB geheugen per proces limiet is een tweede. En dit weegt voor mij zwaarder. Met 3.2 GB ram en 3 GB swap kan je nog een eind komen, maar als programma's niet meer dan 2 GB kunnen aanspreken schiet je er nog steeds niet veel mee op.

[Verwijderd]

Zes geheugensloten en maar 6 sata poorten, waar zijn ze feitelijk mee bezig zeg. Dit valt enorm tegen.
Die 'ouderwetse' ps/2-aansluitingen voor muis en toetsenbord zullen indruk maken... Ongelooflijk dat deze der nog opzitten.
Mja, gemengde gevoelens zoals je al kunt denken.

[Reactie gewijzigd door Verwijderd op 24 juli 2024 19:46]

[SSH]

Volgens mij leef jij in een kleine wereld...
Ik heb een ~10 jaar oud toetsenbord en tot op heden nog geen betere tegengekomen, enkel omdat ik deze blindelings aanvoel Dus ik ben wel erg blij met ps/2.
Daarnaast is er genoeg industriële apparatuur dat werkt met seriële en parallelle poorten. Dus nee, dit soort mobo makers kijken gelukkig iets verder dan iemand die alleen het nieuwste nodig denkt te hebben.
Overigens, maar 6 sata poorten?? Welke normale PC heeft er meer dan 6 sata poorten nodig? Dit is tenslotte niet voor (file)server doeleinden. Een normale PC draait hoogstens RAID, heeft een extra disk en 2 drives. Kom ik nog maar op 5... Tegen die tijd 4 omdat we op SSD overgaan

[SRI]

Vergeet niet dat dit een high end moederbord is en dat dat soort mensen ook wel eens meer dan één of twee harde schijven erin willen, Voor mij zou dit nog net gaan maar ik zou geen Sata brander of lezer meer erbij kunnen doen. En als ik een nieuwe daarvan koop wil ik die toch echt op sata hebben omdat ik die pata kabel in mijn pc aardig zat begin te worden.

Trouwens leuk dat jullie zulke oude toetsenborden hebben maar maken jullie ze wel goed schoon af en toe? Ander moet je eens met een wattenstaafje erover heen gaan en dan in een kweekschaaltje leggen xD kun je zien wat er in de jaren daar is komen wonen.

[knirfie244]

Helemaal mee eens; géén PS2 = niet kopen voor mij. Ik heb ook al een 10 jaar oud Microsoft Natural keyboard dat nog perfect werkt, en ik zou ook geen andere willen...

[Verwijderd]

6 geheugensloten anders is het niet mogelijk in tripple channel te blijven(groepen van 3).

[SRI]

Wel eens gedacht aan 3 sloten? (oke dat past natuurlijk niet echt bij een high end moederbord maar 6 sata sloten vind ik ook niet passen bij high end).

[dinoballz]

Maar 6 geheugensloten ja.... tegenwoordig is 4 de norm, een vooruitgang dus.
En het is nog steeds een referentiebord. Andere fabrikanten kunnen er mee doen wat ze willen.

[SSH]

Voor mij niet geheel duidelijk, heeft nu alleen de X58 chipset ondersteuning voor de Nehalem? Of hebben alle X-series dat? De voor mij betaalbare P45 zeker niet?

Ik zoek nu namelijk een moederbord waar ik in de toekomst nog mee kan upgraden...

[Verwijderd]

Ik denk dat je je beter moet inlezen over chipsets en sockets. Nehalem heeft een totaal nieuw socket. Dus alles wat maar S775 is gaat niet werken met deze nehalem en vice versa.

[SSH]

Intel over op een nieuw socket? Dan is het iig. weer eens duidelijk wat wel en niet compitabel is
Ik had altijd begrepen dat Nehalem ook S775 ging gebruiken, maar zal het laatste nieuws wel gemist hebben (wezen reizen). Blijkbaar nieuw socket dus, tnx.

[kluyze]

Nehalem gebruikt niet eens de FSB maar een nieuwe bus, Quickpath-link. Dat gaat nooit compatibel zijn met andere cpu's. Verder is dit de eerste intel die een geheugencontroller op de cpu gaat hebben. Al vraag ik me af waarom dan de X58 dan nog een eigen geheugen controller zou hebben.

De geheugencontroller is de X58 MCH

[Verwijderd]

Het staat er een beetje criptisch

Het Renaissance-bord is uitgerust met een processorsocket voor Intels Nehalem-processors

Ik dacht dat er nog wel iets naar S775 komt, maar dat kan ook S771(server) zijn. Maar het overgrote deel word dacht ik allemaal het nieuwe socket 1366(socket B )

[Reactie gewijzigd door Verwijderd op 24 juli 2024 19:46]

[Verwijderd]

Nee, voorlopig niet, de X48/P45 is een LGA 775 en de X58 LGA 1366, dus om Nehalem processors te ondersteunen is dat nodig.

[maartenlambrech]

De intoductie van X58 en Nehalem zal nog ongeveer een half jaar op zich laten wachten.
Het wordt afwachten wat hun introductieprijs zal worden. In ieder geval zullen de nieuw gekochte pc's van vandaag veel in waarde afnemen op korte termijn.

[Reactie gewijzigd door maartenlambrech op 24 juli 2024 19:46]

[Maxession]

Was er niet iets met "three-channel" geheugen ofzo, iemand die daar iets meer over weet?

[MazeWing]

als dit het reference moederbord gaat worden zie ik het somber in voor de sata poorten icm met crossfire opstellingen met dual slot kaarten.

Alle 6 de poorten zullen geblokkeerd worden door de videokaart. Tenzij je ook gebruik kunt maken van de 2 zwarte in plaats van de 2 blauwe pci-e sloten. Ze hadden het beter aan de zijkant kunnen plaatsen, zoals je steeds vaker ziet.

[Bitage]

Ik ben zeer benieuwd hoe we nu gaan OC'en met dat nieuwe Quickpath, hopelijk mag TH ook zulke resultaten over niet al te lange tijd publiseren. Verder vraag ik me af wat de introductieprijs zal zijn en wat de specs van de P55 zal zijn, als deze er al komt. Ook hoop ik dat nu eindelijk het DDR3 mem eens enorm in prijs wordt verlaagd. Een boeiende tijd dus
