Bloomfield-referentiemoederbord van Intel gespot

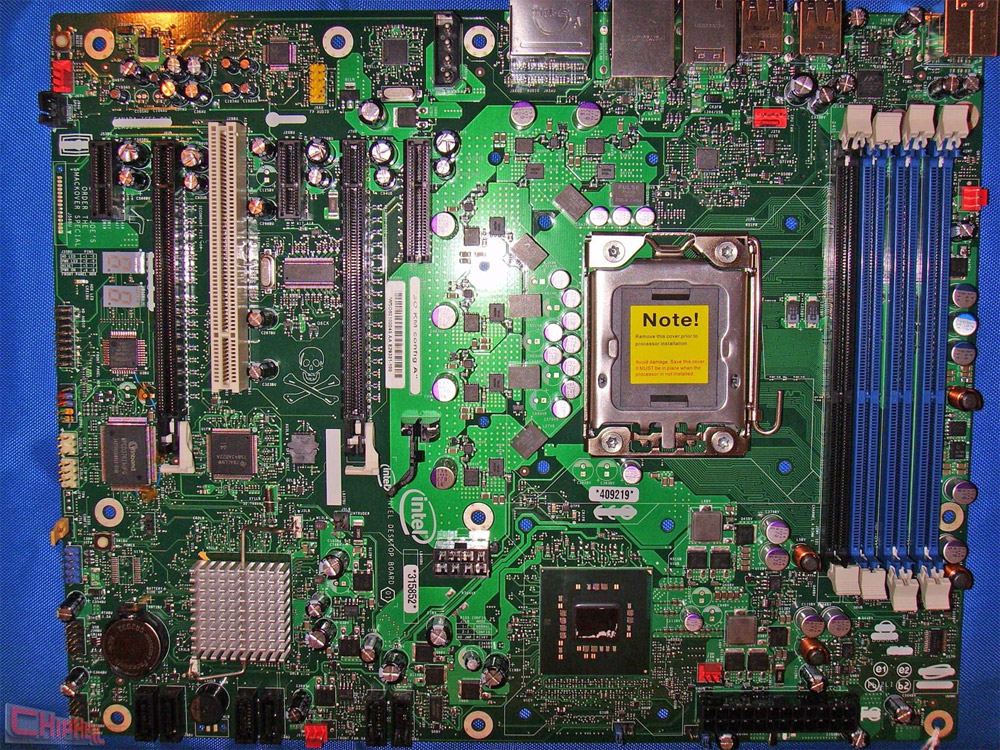

De eerste foto's van een vroege versie van het Bloomfield-referentiemoederbord zijn verschenen. Volgens Fudzilla is de plaatsing en de aanwezigheid van een aantal componenten ongebruikelijk.

Terwijl de op 45nm gebakken Penryn-processors nog amper leverbaar zijn, wil Intel in het vierde kwartaal van 2008 alweer de Bloomfield-desktopprocessor uitbrengen. Deze 45nm-quadcore is een afgeleide van de Nehalem-serverchip en zal 8MB aan L3-cache bevatten. De eerste foto's van een vroege versie van het bijbehorende referentiemoederbord zijn inmiddels verschenen en volgens Fudzilla is de inrichting van de moederplank wat ongebruikelijk. Zo is het LGA1366-voetje onder de geheugenslots, maar achter de chipset geplaatst, terwijl de Tylersburg-northbridge en de ICH10-southbridge op één lijn aan de voorkant van het moederbord zitten. De 12V-connector is centraal tussen de northbridge en de southbridge geplaatst, waardoor deze makkelijker te bereiken is voor computerkasten waarbij de voeding onderin is geplaatst.

Drie van de geheugensloten zijn blauw gekleurd vanwege de ingebouwde triplechannel ddr3-geheugencontroller van de Bloomfield, maar er is ook nog een vierde geheugenslot waarvan het doel niet echt duidelijk is; tweemaal drie geheugenslots zouden meer voor de hand liggen. Het referentiebord bevat verder een pci-, twee pcie-x1-, een pcie-x4- en twee pcie-x8/x16-connectors. Een kaart in de pcie-x4-slot kan via een clipje worden verankerd, wat normaal alleen bij pcie-x16-connectors wordt gezien. Een molex-aansluiting aan de achterzijde van de moederplank zal bedoeld zijn om pci-e-kaarten van extra vermogen te voorzien. De rest van het bord is relatief gewoontjes met onder meer zes usb-aansluitingen, een Realtek HD-audiochip, Firewire en twee netwerkchips van respectievelijk Intel en Marvell.

Reacties (35)

[Verwijderd]

Ik dacht eerst dat het 4de geheugenslot voor een interne GPU zou wezen, maar de Bloomfield core heeft dat nog niet. Dat wordt pas de Havendale core waarbij er dus een GPU core geïntregreerd gaat worden. Dus het zal gewoon een 1x drie-kanaals of 2x dubbel-kanaals mogelijkheid bieden denk ik.

Het is wel mooi om te zien dat PATA eindelijk EOL is. Hopelijk volgen alle fabrikanten en komt er geen extra chip erop voor PATA ondersteuning, het wordt tijd om de floppy en ATA hardeschijven gedag te zeggen.

De 5x fan headers zijn ook mooi geplaats, één is er natuurlijk standaard voor de de CPU koeler waarvan de locatie tussen CPU socket en northbridge een goede is. De andere posities zijn echter perfect voor de aanstuuring van de ventilator in de voeding (aan beide kanten uitgevoerd zodat voeding in onderkant of bovenkant van de kast kan), en tevens een header voor fan aan de achterkant en als laatste voor aan de onder-voorkant.

Had wel liever 8x SATA gezien, zeker omdat PATA nu eindelijk is weggelaten, maar ik neem aan dat de achteraansluitingen eventueel 2x eSATA verbergen.

Voor de overklokkende (en reparerende) Tweaker is het mooi om te zien dat POST-LEDs langzaam standaard beginnen te worden, waardoor het gemakkelijker is om fouten op te sporen.

[klakkie.57th]

Nou ik vind het toch bijzonder jammer indien PATA helemaal zou verdwijnen.
Je wil niet weten hoe vaak ik nog Native Dos + drivers gebruik om dingen te testen / Recoveren etc...

laatst nog student over de vloer gehad, hij wist al helemaal niet meer hoe een dosdiskette te configureren inclusief cdrom driver om een oude ghost versie te gebruiken over het netwerk, waar gaat het toch naartoe met het onderwijsniveau

Trouwens ondersteunt XP een USB-Floppy om Sata/Raid Drivers te laden tijdens setup anders moet je op een bestaande pc een driver gaan slipstreamen in een Windows Installatie CD en dat zie ik de meeste consumenten echt niet doen. F6 duwen lukt nog net.

Dus laat al die oude I/O poorten maar lekker aanwezig. Gewoon via extra bracket indien je het niet nodig hebt sluit je het niet aan. Net zoals met die goeie oude compoorten ook nog altijd nodig indien je een router wil configureren.

[Verwijderd]

Elke moderne BIOS van enige kwaliteit kan inderdaad via de BIOS een USB stick emuleren als A: station. En dat werkt prima in XP dan via F6 laden van SATA drivers.

Echter we hebben het hier over een moederbord die geschikt is voor een processor voor eind van dit jaar, dan hebben we het dus over Vista-SP1 en XP-SP3, waarbij al een hoop SATA drivers ingebouwd zijn en betere ondersteuning is voor dit soort systemen.

1.44MB wat doe je daar in godsnaam nog mee in deze tijd, een 1GB stick koop je nu voor $5 met 150x snelheid, wat bijna neerkomt op het feit dat je de 1GB stick net zo snel vol kan krijgen als de floppy met 700x minder opslag.

Zonder vooruitgang zoals dit, hadden we anders ook nog steeds een 8-bit en 16-bit ISA slot gehad, of een MDF hardeschijf aansluiting. Er moet gewoon een knoop worden doorgehakt. Ik gebruik al sinds 1999 geen floppies meer, omdat de moederborden sinds toen goed WinFlash ondersteunde. En tegen de tijd dat ik volledig op SATA overstapte was de USB emulatie via BIOS ook al lang in orde.

[carpin]

Het 4e geheugenslot is voor flash geheugen om sneller te booten.

[Verwijderd]

Flash geheugen in de vorm van een DDR slot, ja dat kom je erg veel tegen

[Verwijderd]

Ziet er mij als basis eigenlijk een zeer beperkt moederbord uit met enkele flashende gadgets die mensen moeten vangen tot een aankoop.

De cpu 12V aansluiting zit ook op de rotste plek die je kan inbeelden voor wire management. Dat alleen is al genoeg om het bord te negeren voor mij.
Als het is om voedingen onderaan een kast gemakkelijker te maken, waarom staat de 24pin dan rechtsboven. Komaan zeg.

[knirfie244]

Daarentegen komt de plaatsing wel het gehele voeding circuit tengoede, er is nu één groot 12V vlak om de CPU te voeden, electrotechnisch is deze dus perfect geplaatst. Daarnaast is deze verder naar boven plaatsen niet mogelijk vanwege de geheugensockets en verder naar de voorkant gaat niet vanwege de chipset

Kabel management is trouwens nog hardstikke goed mogelijk zolang je maar een beetje creatief bent.

[Verwijderd]

Wat begrijp je niet aan 'vroege versie van een referentiemoederbord'? Het hoeft pas Q4 2008 af te zijn, ze zijn nu al blij als ze minder dan 20 crashes op een dag hebben..

[JJ Le Funk]

lijkt me ideaal platform voor betaalbaar opzetten virtueel esx lab (vm-ware) voor thuisgebruik aangezien het een afgeleide is van de server architectuur. Mits voldoende geheugen moet 3 virtuele servers voor zware doeleinden (webserver, databaseserver, fileserver) goed mogelijk zijn.

[d3x]

en waarom zou deze dan pas ideaal zijn, er zijn momenteel al genoeg oplossingen op de markt van zowel intel als amd om dit nu al te doen, dit mobo is gewoon nieuw en we weten zelfs nog niet eens hoe deze gaat reageren op virtualisatie sw. Terwijl we dat wel al weten van huidig aanbod, waar je nu al kan zeggen dat FSB, hyperthreading, memory latency geen liefhebbers zijn voor virtualisatie en dus huidige AMD oplossing een pak beter werkt op deze SW, nehalem zal deze achterstand dan ook mogelijk kunnen inhalen, afh van hoe die hyperthreading al of niet kan gebruikt worden en al of niet kan afgezet worden.

[klakkie.57th]

Dit Pro AMD Virtualisatie verhaal is natuurlijk dikke nonsens.

Toen er geen Xeon Dual-cores waren klopte het , FSB Hyperthreading verhaal maar toen kwamen de Core2 afgeleide cpu's en kreeg AMD echt een pak op de broek van de Intel Cpu's.
Toen wij vorige zomer ons serverpark vernieuwde heeft HP ons uitdrukkelijk gezegd om GEEN Amd blades te kopen omdat ze niet zo goed performde als Intel Blades. We zouden niet alleen meer servers nodig hebben maar dus ook meer ESX licenties om dezelfde performantie en schaalbaarheid te halen.

[GENETX]

Als we over 2-way servers, of meer praten, dan maakt AMD toch echt gehakt van Intel. De FSB legt het zwaar af tegen de HT. Waar een Xeon (Penryn) op 2,8GHz nog gehakt maakt van een 2GHz Barcelona wanneer we 1 CPU pakken, daar wint die AMD nipt in een 2-way server.

[klakkie.57th]

Dus jij wil zeggen dat een 2way dual core Opteron gehakt maakt van een 2way quad-core Xeon systeem bij het gebruikt van VMWare ESX want daar ging het hier over, Real life performance geen synthetic benchmark bullshit.

Volgens mij zijn er trouwens helemaal nog geen 4Core Servercpu's van AMD en worden die pas later dit jaar gereleased.

nieuws: AMD: Barcelona krijgt volgende maand herkansing

Dus ik zie niet goed in hoe Intel nu kan verliezen van een nog onbestaande cpu

[Tazzios]

je spreekt je zelf we een beetje tegen in een poging snel een first post te maken:

qoute:
voor thuisgebruik aangezien het een afgeleide is van de server architectuur

en vervolgens
qoute:
Mits voldoende geheugen moet 3 virtuele servers voor zware doeleinden (webserver, databaseserver, fileserver) goed mogelijk zijn.

zware doel einde de meeste mensen hebben al een te snelle pc voor hun doel einde(s).
Daarbij is server en desktop architectuur nou niet bepaald een wereld van verschil tegen woordig

[Bardirella]

De plaatsing van de geheugenbanken lijkt mij praktischer dan nu het geval is...

Ze zitten bonvenaan en hierdoor weg van de vele kabels die doorgaans langs de zijkant van een moederbord naar beneden doorlopen...

[knirfie244]

Daarentegen wel heel dicht bij de CPU socket, wat misschien lastig wordt met een grote cooler...

[DarkJack]

nee hoor, mijn A8N-32 SLI heeft een zeer gelijkaardige layout als dit moederbord, geeft geen probleem qua CPU koeler

[knirfie244]

Hmm, heb toch het idee dat bijvoorbeeld de Thermalright Ultra 120 Extreme problemen kan hebben met de buitenste heatpipe en een eventuele DIMM module in de zwarte socket.

[InjecTioN]

dat is het leuke van AMD-moederborden: die hebben de geheugensloten bijna allemaal op die manier op het moederbord zitten
erg ideaal met de luchtstroom enzo

[Red-Front]

Links onder van de rechter PCI-E slot bevindt zich een doodskop, wat betekent dit?

[nimmolon]

The skull and crossbone suggests that this is a continuation on the bonetrail/skulltrail series, but time will tell what the official name for the final board will be.

Link: http://www.fudzilla.com/i...sk=view&id=6398&Itemid=37
Zelfde als in het artikel

[Reactie gewijzigd door nimmolon op 23 juli 2024 19:25]

[carpin]

Dat betekend gevaarlijk oppassen hoogspaning.

[michel1991]

Ik denk dat het voor de sier is.

[jmzeeman]

Om nog maaar niet te beginnen over wat "Joe's order the smackover special" betekend. Ik denk in iedergeval niet dat het doodshoofdje iets met SLI ondersteuning te maken heeft (jammer genoeg).

[Webdoc]

Zo! Het eerste moederboad EVER zonder IDE! Een primeur volgens mij.... (afgezien wellicht van vage niche-boards voor embedded systemen, nou niet gaan zeuren )

[Reactie gewijzigd door Webdoc op 23 juli 2024 19:25]

[Madshark]

en twee netwerkchips van respectievelijk Intel en Marvell.

Een intel bord met een non-intel NIC ?

En hey, ook handig, de nummerieke leds, nog niet eerder gezien op een intel bord.

[knirfie244]

Wat zijn die BGA chips rondom de CPU socket?

De foto is helaas iets te klein om de opschrift te kunnen lezen. Ze lijken (grootte + bga) heel erg op geheugenchips, maar dat zal wel niet. Misschien seriele buffers?

edit: Bedenk me opeens dat het waarschijnlijk de (6 fase) voeding van de CPU is...

[Reactie gewijzigd door knirfie244 op 23 juli 2024 19:25]

[M411007]

Nog maar 6 ipv 7 plaatsen voor uitbreidingskaarten?

[MikeVM]

een molex aansluiting aan de achterzijde van het moederbord..

voor de modders onder jullie zou het mooi zijn als alle connectoren op de achterkant gezet zouden worden. met een custom case kan je dan alles langs achter leggen.


trouwens een mooi idee om je huidige connectoren eraf te solderen en gewoon aan de achterkant jou connectoren erop solderen..

[AlexanderB]

ze bedoelen aan de west kant, achterkant van de kast..
niet ommezijde van de pcb..
maar toch.. nog een interresant idee

[To_Tall]

Gaat niet.. Conectors zullen dan in spiegelbeeld aan de andere kant komen. Je zou dan de conectors ook moeten ombouwen..
