Door , , 33 reacties
Bron: HardOCP, submitter: T.T.

HardOCP heeft het K8N Neo-moederbord van MSI eens goed bestudeerd. Dit moederbord is een van de eerste moederborden die binnenkort verkrijgbaar zullen zijn waarop een nForce3 250Gb-chipset van nVidia zit. Dit moederbord voor Socket 754-processors, dat ook al door TBreak werd getest, heeft volgens HardOCP een unieke layout die ze nog niet bij andere moederborden zijn tegen gekomen. Ze zijn erg te spreken over deze nieuwe indeling die in hun ogen een echt meesterwerk is. Het BIOS waarmee de MSI K8N Neo is uitgerust heeft genoeg mogelijkheden om over te klokken. Geholpen door een Koolance Exos waterkoeling was het mogelijk om een Athlon 64 3000+ naar een 3400+ over te klokken. Voor de rest zijn de prestaties van het moederbord goed. De impressies die het pre-productie model dan ook achterlaat bij HardOCP zijn dan ook erg positief.

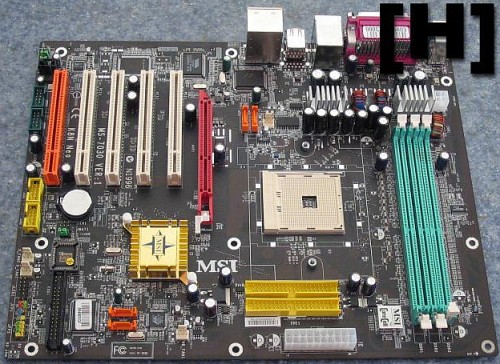

MSI K8N Neo moederbord
Moderatie-faq Wijzig weergave

Reacties (33)

Uit het originele artikel:
The K8N Neo sports the most unique layout of any board, either AMD or Intel processor based, that I've seen in a long time. As you will find out in more detail below, MSI definitely took some time and patience is developing this masterpiece.
MSI had met geen mogelijkheid op deze lay-out kunnen komen wanneer men op basis van het "klassieke" chipset idee het moederbord had moeten bouwen. Dit werd pas mogelijk door de op de CPU geintegreerde geheugen controller.

Vroeger was het:

- CPU is gekoppeld aan de northbridge
- Northbridge linkt naar RAM, AGP en southbridge
- Southbridge linkt naar PCI sloten, IDE, ATA enz.

Athlon 64/Atlon 64 FX/Opteron:

- CPU is gekoppeld aan de northbridge čn aan RAM
- Northbridge linkt naar AGP en southbridge
- enz.

Doordat de geheugencontroller nu in de CPU geintegreerd is komt de CPU niet meer aan de "kop" van die ketting te staan maar kan de CPU nu tussen chipset en geheugen in geplaatst worden.
Dat alles de zelfde richting op staat is juist uitstekend voor een goede air-flow.
Dat oranje PCI slot kan 2 kaarten tegelijk aansturen zoals bijvoorbeeld bij medion het geval is met de Firewire/Modem combo kaart
2 busmasters bedoel je dus.
Die opmerking snap ik niet. Je kan toch busmasteren op alle slots. Het gaat, zoals stewij het typet in ieder geval, om het delen van de resources die bij die PCI slot horen.

Dit is onjuist. Het is een slot speciaal bedoeld voor MSI-specifieke communicatiekaarten, maar je kunt het ook voor gewone pci-kaarten gebruiken. http://www.tbreak.com/reviews/printpage.php?id=290 (en zoeken op orange)

Vanwege deze twee doelen zullen sommigen wel denken dat het dubbel gebruik is.

Ben zelf wel benieuwd wat er nu precies aan dit slot geoptimaliseerd is, om dat oranje kleurtje te rechtvaardigen.

Wat is MSI een topmerk aan het zijn, zo, de laatste tijd! (net zelf een FISR voor mn 64 besteld)
Maar ze zijn wel de eerste die het op deze manier doen, dus daarom is de lay-out uniek. Opzich best wel logisch waarom ze het zo doen.
En die kleurtjes vind ik wel :9, dat staat wat sneller en hipper. En het staat leuk in je case
Als je ziet wat dat chipset allemaal kan dan zou je verwachten dat het meer warmte zou produceren. Of hebben ze nu gewoon een veel te slechte koeler erop gezet voor de warmte die de chipset genereerd? :?
Als ik het zo zie, dan zit de cpu dichter bij de northbridge, zodat de verbinding sneller kan verlopen tussen deze twee, en je dus betere presentaties hebt. Heb helaas nog geen NForce 3 250 mobo's gevonden met IDE raid, want dan zou dat een leuke vervanging zijn van mijn Nforce 3 150 Gigabyte moederboard.
edit:

Zo de mosfets worden standaard ook al gekoeld zie ik :Y). Beloofd dus wat met oc-en.
`k denk dat het nog wel wat korter kan. Als de P-ATA connectoren voorgoed zouden verdwijnen. Maar helaas zijn Optical drives zoals DVD recorders enzo. nog niet (voor zover ik weet) met S-ATA uitgerust. Tijd dat ze daar eens aanbeginnen. Dat scheelt volgens mij ook weer een berg plaats op het PCB. Daarvoor in de plaats kan je dan een S-ATA chip plaatsen die weer 2 devices kan ondersteunen. En die floppy drive.. can`t live with it.. neither without it.. maar ondertussen mag dat ding van mijn part ook vertrekken.. je kan ondertussen ook booten van USB sticks.. (nooit zelf gedaan doh) Maar zekers een interesant bord moet ik zeggen.

mja en plaats van de Voedingsconnecter is niet optimaal denk ik.. zou mooier zijn als die bij de 12volt lijn zat.. me denk..
Plextor is momenteel bezig met een SATA 12x dvd brander (weenie wanneer die uit is), dus ze er wel mee bezig... :D
Norhbrigde?

Athlon 64 heeft geen Northbridge toch, maar een eigen geheugen controller?
Bij de ahtlon 64 zit de geheugen controller inderdaad in de cpu, echter kan er nog steeds sprake zijn van een chipset met north en southbridge. Naast de geheugencontroller zit er veel meer in een northbridge. Bij het VIA chipset K8T800 is er nog een chipset... echter bij dit nForce3 chip niet meer aangezien alle functies van north en southbridge in een single chip solutions zijn verwerkt.
Door de kortere verbinding gaat het echt niet sneller hoor! De snelheid staat vast op 800 Mhz DDR (effectief dus 1,6 GHz).
met nu een iets pietsie mieren neukerige lagera latency omdat de banen wat korter zijn.. je zal er alleen niks van merken
Gepost door Mister I:
Heb helaas nog geen NForce 3 250 mobo's gevonden met IDE raid, want dan zou dat een leuke vervanging zijn van mijn Nforce 3 150 Gigabyte moederboard.
Een tijdje terug is de NForce3 250Gb chip compleet besproken door AnandTech en daar hebben ze ook duidelijk de mogelijkheid van IDE raid besproken. De NF3 250Gb chipset blinkt hier zelfs nog eens in uit, omdat het raid toestaat met én P-ATA én SATA schijven:
Cross-Controller RAID:
The nVidia RAID solution is also unique in supporting both Serial ATA (SATA) and parallel ATA disk devices within a single RAID array. Users don't need to worry about whether hard drives are SATA or IDE - - the nVidia RAID controller treats both IDE and SATA drives the same and allows them to be combined in any way in the RAID controller. A single setup procedure applies to all drives, which makes it possible to use all the storage devices available. Users can also expand the number of drives easily without worrying about whether the drive is IDE or SATA.
Bron: http://www.anandtech.com/chipsets/showdoc.html?i=2004&p=8

Had je ook even de bron van HardOCP doorgenomen was je tot dezelfde conclusie gekomen:
Onboard IDE:
NVIDIA integrated controller supporting 2 x ATA 133 and 4 x SATA 150 ports with support for RAID 0, RAID 1, and RAID 0+1 across all ports

"Multiple SATA and IDE drives were used for testing in RAID 0, RAID 1, and RAID 0+1 configurations on the NVIDIA integrated controller."
Maar over die kleuren gesproken waarom zijn 4 pci sloten wit en is er 1 oranje? Wat is er anders aan die oranje?

Maar verder ziet deze er zeer goed uit komt in me verlanglijstje te staan als plaatsvervanger voor me nforce 2 mobo.
Dat oranje PCI slot is voor bepaalde MSI wireless kaarten, zie: http://www.msi.com.tw/html/newsrelease/product_news/2004_0409_7030.htm

Daarvan worden ook 54Mb wireless + bluetooth kaarten op de markt gebracht waarbij deze technieken tegelijkertijd gebruikt kunnen worden!
Het enige wat ik me bedenken kan is dat het typenaam er boven staat. Als het wat anders is staat het iig niet in de review :?
Ligt t aan mij of zitten er twee SATA connectors boven de AGP port?

Die oranje PCI zal voor een MSI wireless kaart zijn (Asus heeft ook zoiets dacht ik maar doet m blauw)
Kan goed kloppen, in het artikel staat ook:

Onboard IDE NVIDIA integrated controller supporting 2 x ATA 133 and 4 x SATA 150 ports with support for RAID 0, RAID 1, and RAID 0+1 across all ports
<quote> Door de kortere verbinding gaat het echt niet sneller hoor! De snelheid staat vast op 800 Mhz DDR (effectief dus 1,6 GHz). </qoute>

Ik denk dat ik je toch ff op de vingers moet tikken.. de snelheid gaat wel hoog.. de reactiesnelheid tenminste.. Hoe korter de weg des te eerder komt het aan.. juist op dezelfde snelheid...

Waarom denk je dan dat alle cpu of gpu of chipset onderwerp juist worden verbeterd in hun paths?
Idd, "reactiesnelheid" gaat omhoog. Hier heb je echter niets aan! Je haalt er niet meer GB/sec mee, en de verschillen zijn zo minimaal dat je het nooit zult merken.

De paden zijn vooral kort omdat om storing te voorkomen. Ze worden even lang gehouden omdat anders de bit niets tegelijk aankomen. Daarom is ook Hypertransport serieel. Dan heb je namelijk minder problemen met synchronisatie.
MAW:
Kortere baantjes op dezelfde 800MHz levert dus mooiere/betere bitjes op --> stabieler PCB.
En die layout prachtig ik hoop dat het in de toekomst veel meer gaan doen
De layout vind ik een beetje lijken op de BTX layout(of ligt dat aan mij). Dus denk wel dat er meer borden met deze layout komen. :)
Bij BTX zitten de northbridge en processor op 1 lijn, dat is hier niet zo. Wel lijkt de positie van de geheugenbanken er inderdaad op.

En niet te vergeten dat bij BTX het moederbord aan de andere kant van de kast komt te zitten (linkerkant), waardoor de aansluitpunten voor randapparatuur aan de andere kant van het moederbord komen te zitten, en de PCI/APG sloten omgedraaid moeten worden.
