AMD's nieuwe AM2-socket lijkt verdacht veel op Socket 940, schrijft AnandTech. Twee van de vier 'eilandjes' zonder pinnen zitten op dezelfde plaats, en de pincount is identiek, maar AMD heeft zich de nodige moeite getroost om te zorgen dat de twee sockets niet compatibel zijn. Heel verstandig, vindt de reviewer: er zijn talloze elektrische verschillen en met DDR2 hebben de chips die in het nieuwe socket passen, bovendien een ander type geheugen nodig dan de oudere broertjes. Het grootste verschil zit echter in de 'cage', het plastic rekje waar de processorkoeler op gemonteerd wordt. AMD heeft voor de Sockets 754, 939 en 940 dezelfde cage gebruikt, maar is daar met de nieuwe processorvoet vanaf gestapt. De nieuwe kooi is een stuk stabieler, vindt de site, maar heeft ook nadelen.

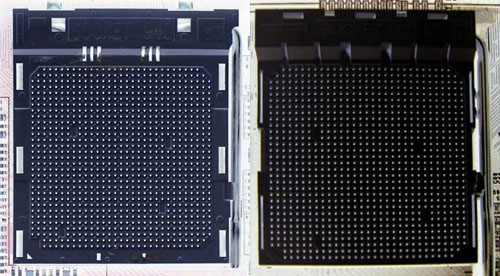

Socket 940 en Socket AM2 vergeleken: pinlayout
Links de pinlayout van Socket 940, rechts de Socket AM2-stekker

'Zeer weinig' bestaande Athlon 64-koelers zouden op de nieuwe AM2-cage passen. Zo heeft het huidige rekje drie nokjes aan weerszijden, waar een koeler aan vastgeklemd moet worden. De nieuwe kooi heeft aan elke kant maar één nokje. Omdat dat nokje tussen de twee schroeven zit waarmee het rek aan het moederbord is bevestigd, zullen veel drienoksklemmen simpelweg niet passen, of er moet een ijzerzaag aan te pas komen. Dat gaat niet altijd op: Cooler Masters Susurro-koeler, die speciaal voor het nieuwe socket is ontwikkeld, is juist van een clip voor drie nokjes voorzien om ook met oudere sockets gebruikt te kunnen worden. Omdat AMD is gestopt met de verkoop van losse chips, zullen de meeste (maar niet alle) kopers weinig problemen van de overstap ondervinden. De PiB-modellen worden immers geleverd met bijpassende koeling. Wie echter een chique high-endkoeler heeft aangeschaft of gebouwd, zal minder plezier van het nieuwe voetje beleven.

Socket 754/939/940 en Socket AM2 vergeleken: mounting clip
Boven de AM2-bevestiging, onder die van Socket 754/939/940
Moderatie-faq Wijzig weergave

Reacties (41)

Opzich niet zo heel vreemd, het is tenslote een andere cpu die bv meer warmte afvoer nodig heeft. En als ze hem hetzelde als de oude socket hadden willen laten hebben hadden ze ook de pin bezetting niet aan hoeven te passen :)
meer warmte?
als het goed is niet. een ddr2 controler zal niet meer warmte produceren als een ddr1 geheugen controler.

de reden voor het veranderen van de pinnen is zodat je geen oude cpu's op een nieuw mobo kan stoppen. want die oude kunnen geen ddr2 geheugen aan.

verder zullen AM2 cpu's vrij snel over gaan op 65nm en dat zou volgens AMD nog zuinigere CPU's opleveren.
Het gaat er niet om dat de oude koelers niet goed genoeg zijn, maar ze passen niet op het nieuwe rekje. De huidige koelers voldoen qua koelprestaties nl nog best...
En wat hebben de pins en het geheugen met mijn koeler te maken? Ik vind dit maar een behoorlijk irritante actie van AMD aangezien ik er op had gerekend (op basis van oude plaatjes) mijn koeler mee te kunnen nemen. Mijn koeler gebruikt echter niet de bracket maar schroeft zich direkt door de gaten in het mobo, misschien dat die niet veranderd zijn.

edit. ik zie het al, ik kan het helemaal vergeten. Bedankt AMD!!
The new AM2 design uses four corner mounted screws - more secure but not useful for mounting current 2 screw mounting schemes.
dat kan ook nog prima hoor, alleen fff de ijzer zaag erbij pakken.

edit vanwegen edit : ik vind het eigenlijk wel beter dat ze afgestapt zijn van maar 2 gaten in het mobo.
dat had toch niet echt de stabilitied die ik graag gehad had
met 4 gaten is je koeler veel stabieler en kan hij niet kantelen. hierdoor zal de druk veel gelijkmatiger over de CPU verdeel worden, zeker als je mobo recht op staat en je koeler hoog en zwaar is.
Ik vind het eigenlijk niet zo gek dat er voor een andere socket een andere koeler nodig is. Doet intel toch zeker ook? Dus waarom nu juist een drama?
Is er ook een lijst met compitable koelers?

Ik heb een Zalman CNPS7000B-Cu en een CNPS7000-Cu zullen deze passen?
dan denk je gewoon zelf fff na en kijk je naar het bevestigings mechanisme,
hoe veel van de haakjes aan de zijkant gebruikt je koeler?
1 of 3?
als het 1 is gaat hij zonder problemen passen, als het 3 is gaat hij na gebruik van de ijzerzaag ook passen.

edit : maar als je koeler direct door het mobo heen gaat met schroef gaten dan kan je een probleem krijgen.
deze nieuwe socket gebruikt namelijk 4 schroeven ipv 2.
dat is een stuk stabieler maar zorg er wel voor dat die oude koeler niet meer passen waarschijnlijk.

bij waterblokken is dat met een rekje wel zo op te lossen denk ik, maar met lucht koeler kan het wat lastiger worden.
Die installeer je zo i zo zonder dat bakje dus die past gewoon. De 9500 gebruikt die 3 dingen ook niet die gaat door het schroefgat heen. En zo niet kun je em er altijd nog op de manier van de 775 socket op zetten. Die spullen zitten er ook altijd bij. Dus veel coolers kunnen wel passen. Maar degene het bakje gebruiken wat amd standaard levert kunnen problemen krijgen.
volgens mij zal de 9500 niet zomaar gaan passen. Nu gebruikt de cooler de twee gaten die in het midden zitten. Bij AM2 zitten deze gaten niet meer in het midden, dus de cooler zal niet zomaar gaan passen.

Behalve de zalman9500 zullen bijna alle coolers niet passen omdat ze allemaal gebruik maken van de twee schroefgaten in het midden, en niet van twee (of vier) schroefgaten aan de zijkanten
Dan krijg je waarschijnlijk hetzelfde als bij de 775. Dus een apparte bracket bij aankoop van de cooler waarmee je em wel kan gebruiken.

of je kunt ze appart kopen als je ze nog niet hebt. Dit was toen ook het geval met de S775 en de Zlaman 7000 en 7700 coolers.
De kop is een beetje misleidend, ik zou het nl omdraaien:

Veel AM2-soclet niet compatibel met huidige koelers.

Dekt de lading beter...
de huidige zalmans ed gebruiken 2 schroeven om zich vast te zetten op het mobo, de nieuwe socket heeft 4 gaten dus dat gaat niet zondermeer passen.
"Met een hamer past alles" 8-)
Ik mag hopen dat mijn prometia er wel op gaat passen! Anders kan ik weer een nieuwe socket clip bevestiging gaan kopen, en dat is duur...en laat ik nou net te kort hebben in geld |:(
Als je toch geen geld hebt kan je ook geen nieuw mobo + proc kopen...
Precies. Ik zou zeggen, wees blij dat AMD eindelijk overstapt op DDR2 (hoe miniem de performancewinst ook mag zijn), dat je een nieuwe koeler moet kopen voor een nieuw socket lijkt me overduidelijk en ik zou ook niet anders verwachten. :7
een beetje tweaker maakt zo'n ding zelf natuurlijk.
Ze zullen het wel met een reden hebben gedaan! :) Een beetje 'modder' vind er wel wat op en ik kan me niet voorstellen dat er geen koelers uitkomen voor deze socket.
ik denk vanwegen de stabilitied.
lucht koelers worden steeds hoger en zwaarder.
en met die vorige koelers had je maar 2 gaten die de koeler in bedwang moesten houden.
deze gaat er 4 hebben, en zou daarmee ene stuk zwaardere koelers zonder problemen aan moeten kunnen.
de druk op de CPU word ook een stuk beter verdeeld dan.
Lijkt mij idd ook een stuk beter om over 4 punten te beschikken ipv. 2 Ik heb inmiddels 2x een Zalman en 1x een Golden Orb geinstalled met de nodige moeite. Die dingen zijn best wel zwaar en ik heb altij het idee gehad dat 2 schroeven niet voldoende zijn, dus dit is wel een goeie zaak. Jammer voor die oude koelers, maar als ik overstap gaat mijn mobo met geheugen en cpu (en dus ook met koeler) in 1 keer weg. Scheeld voor de nieuwe eigenaar ook weer werk :)
De reden zal wel gedeeltelijk commercieel wezen. Denk echt wel dat Zalman contact heeft met AMD en dan zoiets doorspeelt als "onze verkopen gaan niet omhoog als onze gebruikers hun dure Zalman ook op de AM2 socket kunnen gebruiken, ken je hem effe anders maken?".

De hele industrie is erbij gebaat dat er om de zoveel tijd complete vernieuwing nodig is, omdat dat de totale verkopen omhoog drijft.

De stap van AT naar ATX was ook goed voor kastenbouwers. En de stap naar BTX ging niet zo snel als verwacht, dus wat doen ze dan maar? Juist 24-pin op het moederbord, wat voor de meeste mensen in ieder geval een nieuwe voeding betekende.

Tuurlijk zijn er technische redenenen achter elke beslissing, maar in het geval van deze koeler, als AMD zo druk is om de temperatuur naar beneden te brengen, dan is een koeler die geschikt is voor hogere temperaturen natuurlijk net zo goed.

Maar wie weet, er zijn nog weinig 'echte' AM2 setups, dus het kan best zijn dat er een fabrikant komt (ASRock bijvoorbeeld), die beide voetjes rond de AM2 socket gaat leveren.

En dit is natuurlijk van toepassing op de tweaker die wel zelf een systeem in elkaar kan zetten, maar die het niet aandurft om meteen een dremel te pakken als het allemaal niet zo goed past.
Hoe zit het met gaten op het boord zelf ? Misschien zijn die wel op dezelfde plekken als S939. Als dit het geval is kun je alleen die plastic ding vervangen.
Op het plaatje in het artikel is overduidelijk te zien waar de gaten zitten, namelijk op de plek waar de schroeven zitten. Dit is dus bij beide sockets anders.
Maar daar moet tog met een beetje modden iets aan te doen zijn? Zijn wij nou tweakers of niet?
Ik vind de kritiek dus echt nergens op slaan. Het is een totaal andere socket zo wat is dan het probleem?
"Veel Socket A koelers zijn niet compatible met Socket 754"
Jah duh!

Precies of bij de boxed versie zal geen koeler geleverd worden of fabrikanten gaan geen koelers voor deze socket leveren. Het is gewoon een kwestie van tijd...
Feit blijft wel dat socket A totaal verschillend is van socket 754. Deze socket is alleen aangepast zodat CPU's met DDR ondersteuning niet in moederborden met alleen DDR2 sloten worden geprikt. Eigenlijk is er dus geen reden waarom de "oude" koelers niet zouden passen.
Zoals Countess al opmerkte is het wel logisch aan een kant.
De koelers worden steeds zwaarder en tot nu toe ging het net. Wanneer die dingen steeds zwaarder worden komt er ook steeds meer gewicht op het bracket. Nu zou je wel je mobo eruit kunnen halen, maar echt gebruikersvriendelijk is dat niet. Een ander bracket misschien ook niet helemaal, maar wel praktisch.
Zo te zien kan je deze 'cage' ook nog omdraaien en te gebruiken als hold down voor een waterkoelingsblok =)
Dat is goed!
als dat het geval is kan je de oude cage misschien ook plaatsen op de AM2 socket :) misschien dat dat een uitkomt biedt voor enkele mensen :)
Zaandam - De concurrentie tussen AnandTech en T.net loopt hoog op. Sinds kort linkt T.net dus niet meer naar AnandTech, maar naar zichzelf.
Ik denk dat de voordelen opwegen tegen de nadelen, en zelfs zwaarder wegen. Het is even wat gedoe, maar iemand die perse de oude koeler wil gebruiken zal ook de moeite wel willen doen om een beetje te modden aan zijn blokje.
Is dit een reactie op de vreemde link in het stukje of is dit een redactie edit?
Quote:"Wie echter een chique high-endkoeler heeft aangeschaft of gebouwd, zal minder plezier van het nieuwe voetje beleven."

Dat eerste van die gekochte high-end koeler kan ik me voorstellen!
Dat van die zelfgebouwde high-end koeler die niet zou passen: Dan ben je als tweaker echt je naam niet waard! Je kijkt toch waar je mee bezig gaat/bent! Zo'n fout maak je dan imho nooit!
Ja idd deze verandering in de bevestiging van koelers niet zien aankomen is een onvergevelijke fout die geen enkele echte tweakert zou mogen maken

tsss
