Imec-doorbraak laat ASML-machines sneller en goedkoper chips printen

Belgische onderzoeksinstelling imec heeft een doorbraak behaald met de euv-machines van ASML. Daardoor kunnen die machines sneller chips printen, zodat de kosten per chip in theorie omlaag gaan. Volgens imec gaat het om een snelheidsverhoging van 15 tot 20 procent.

De doorbraak is gericht op de euv-machines van Nederlandse chipmachinebouwer ASML, die worden gebruikt om alle moderne chips mee te maken. Deze machines printen miljarden kleine transistors op een siliciumwafer. Die transistors vormen samen een werkende chip.

Om die transistors te tekenen, maken de machines van ASML gebruik van licht. Door de doorbraak van imec is in de toekomst minder licht nodig om zo'n chip te printen, wat ook betekent dat de productiesnelheid omhoog kan. Hoe sneller een machine chips kan printen, hoe goedkoper de uiteindelijke chip in theorie wordt.

De binnenkant van een euv-machine. Bron: ASML

Doorbraak in de 'fotoresist'

De vernieuwing zit in de behandeling van de fotoresist: het lichtgevoelige laagje op de wafer waarin de patronen worden geschreven. Nadat de machine het patroon met licht heeft getekend, gaat de wafer een speciale oven in om hem te bakken. Dit bakproces maakt de fotoresist hard, waardoor het chippatroontje definitief wordt vastgelegd.

Imec heeft ontdekt dat dit proces veel efficiënter verloopt wanneer er extra zuurstof in de oven wordt gepompt. Door de zuurstofconcentratie ruimschoots te verdubbelen naar 50 procent, reageert de fotoresist gevoeliger op het geprinte patroontje. Daardoor hoeft de euv-machine de wafer dus minder intensief te belichten om hem erin te zetten. Dit effect is vooral zichtbaar in metal-oxide resists, het type fotoresist dat wordt gebruikt in de allernieuwste machines van ASML.

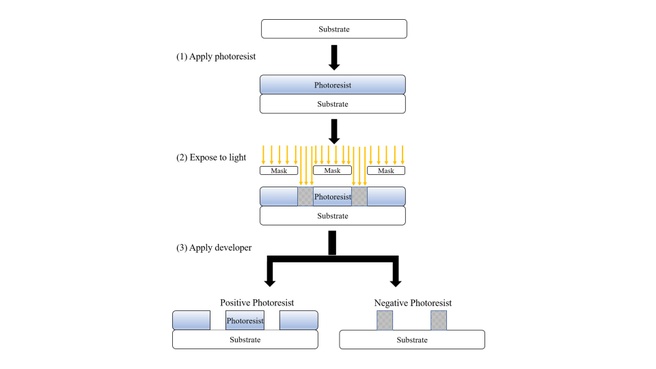

Lithografiemachines printen patroontjes in een fotoresist, en gebruiken daarvoor licht.
Bron: May lam via WikiMedia. Licentie onder CC BY-SA 4.0

Verder onderzoek

Volgens de resultaten van imec kan de printsnelheid met maximaal twintig procent omhoog dankzij de doorbraak. Imec benadrukt dat dit pas een eerste resultaat is. Onderzoekers hebben voortaan een extra knop om aan te draaien, om zo euv-machines in de toekomst nog efficiënter te maken.

Imec presenteerde zijn bevindingen tijdens de SPIE-conferentie voor lithografiemachines. ASML maakte daar eerder deze week ook al een doorbraak wereldkundig: door het vermogen van de euv-lichtbron te verhogen naar 1000W, kunnen die machines in de komende jaren nog eens 50 procent sneller printen. De snelheidswinst van imec komt daar nog eens bovenop.

Benieuwd hoe chips precies gemaakt worden?

Het produceren van chips is een extreem ingewikkeld proces en ASML maakt de geavanceerdste machines daarvoor. Tweakers maakte de afgelopen jaren meerdere producties over dit proces. In dit artikel leggen we uit hoe de machines van ASML werken. In dit achtergrondverhaal leggen we uit hoe het maken van chips precies werkt.

Terugkijken: Tweakers nam onlangs een kijkje in de nieuwste cleanroom van imec.
