Sony toont flexibel kleuren-e-paper van 13,3"

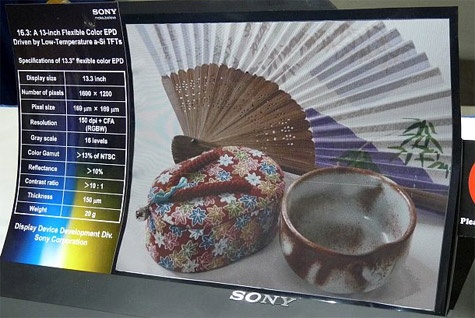

Sony heeft op de SID Display Week 2011-beurs in Los Angeles een flexibel kleuren-e-paper met een diagonaal van 13,3 inch getoond. Sony heeft hiervoor een plastic substraat gebruikt en de display maakt gebruik van een rgbw-subpixelconfiguratie.

Het nieuwe e-paper heeft een groter kleurbereik en een grotere lichtweerkaatsing dan gebruikelijk voor kleuren-e-paper, zo is te lezen bij Tech-On. De gamut van het scherm bedekt 13 procent van de NTSC-kleurruimte, terwijl het e-paper 10 procent van het invallende licht weerkaatst. Het nieuwe kleuren-e-paper heeft een contrastratio van meer dan 10:1.

Dit is mogelijk geworden door het tft-substraat met grote precisie direct op de toplaag van E Ink te bevestigen. Hoewel het scherm een plastic substraat heeft, wordt bij de fabrikage ter ondersteuning een glazen substraat gebruikt, dat aan het einde van het proces weer verwijderd wordt. Het uiteindelijke flexibele 13,3"-e-paper heeft een dikte van slechts 150 micrometer en weegt ongeveer 20g.

Door de vergrote positioneringsprecisie bleek het mogelijk om de ruimte tussen de pixels te verkleinen en het nuttige pixeloppervlak te vergroten. De grotere gamut en lichtweerkaatsing is een gevolg van deze grotere aperture ratio. Het scherm heeft een resolutie van 1200 bij 800 pixels. Deze zijn opgebouwd uit rgbw-subpixels met behulp van een kleurenfilter. De subpixels zijn 169 bij 169 micrometer groot. Het scherm kan zestien grijstinten weergeven.

Vanwege de 13,3"-beelddiagonaal lijkt het nieuwe e-paper te zijn ontwikkeld vanuit het monochrome e-paper dat Sony op de EcoProducts 2010-beurs in december 2010 demonstreerde.
