Door , , 33 reacties

De standaarden-organisatie Sata-IO heeft een nieuwe sata-connector in het leven geroepen die vooral voor gebruik in combinatie met kleine apparaten bedoeld is. Toshiba gebruikt de kleine mini-sata-connector al voor zijn nieuwste ssd's.

De verkleining van de sata-connector moet het mogelijk maken sata-drives in kleinere behuizingen onder te brengen, zodat solid state drives makkelijker in bijvoorbeeld draagbare mediaspelers en kleine laptops geplaatst kunnen worden. De Serial Ata International Organisation, kortweg Sata-IO, zal de nieuw ontwikkelde standaard demonstreren tijdens het Intel Developer Forum, dat van 22 tot 24 september wordt georganiseerd. De nieuwe interface is mini-sata, ofwel msata, gedoopt en zou al de steun genieten van grote fabrikanten, zoals Dell, HP, Samsung en SanDisk.

Een eerste fabrikant heeft al solid state drives met de nieuwe connnectors aangekondigd. De msata-drives van Toshiba worden met de kleine connector geleverd en hebben een capaciteit van 30GB en 62GB. De ssd's worden geproduceerd met mlc-geheugen dat op 32nm wordt gebakken. Toshiba noemt zijn nieuwste ssd's SG2-modules. Er is een versie met de nieuwe msata-connector en de grootte van dit model is vergelijkbaar met een creditcard, terwijl de andere module een zogenoemd half-slim-type is die met een reguliere sata-connector is uitgerust.

De solid state drives van Toshiba zouden volgens de Japanse fabrikant een sequentiële leessnelheid van 180MB/s realiseren, terwijl het wegschrijven van data met 70MB/s plaatsvindt. Opmerkelijk verschil tussen de msata-drive en de half-slim-drive is de benodigde voedingsspanning: de msata-versie is met slechts 3,3V tevreden, waar de andere variant gewoon 5V nodig heeft. De msata-versie is 30mm bij 51mm groot en is 4,75mm hoog; de half-slim-versie meet 39mm bij 54mm en is 4mm hoog. Zowel de 30GB- als de 62GB-uitvoering van beide type drives wegen negen gram.

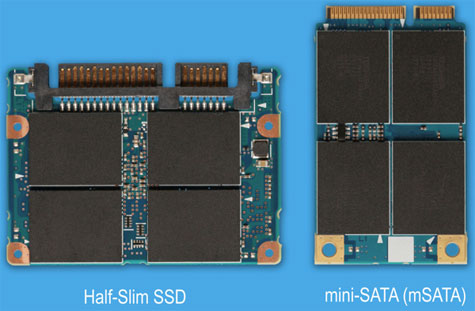

Toshiba ssd met msata-interface
Moderatie-faq Wijzig weergave

Reacties (33)

Op http://www.itechnews.net/...sg2-mini-sata-ssd-module/ staat een fotootje van de nieuwe ssd met msata interface
Inmiddels foto ook toegevoegd :)
Firefox kan de server op www.itechnews.net niet vinden.

werkt niet ;(
Sorry hoor maar de Site link is verkeert of is verwijdert, want ook met Internet Explorer 8
werkt de Link niet.
Waarom?

Iedere SATA heeft al genoeg connectors. Wat pas echt handig is is een powered SATA connector.

Steeds weer nieuwe standaarden is gewoon irritant. Je moet overal convertors voor gebruiken.
voor draagbare spelers. Al vind ik het niet echt nuttig, het is ruim klein genoeg. Powered Sata zou inderdaad beter zijn daarvoor zodat je met dezelfde interface (qua grootte) geen extra power nodig hebt.
zowel de normale interne sata schijven als die nieuwe msata interface is inclusief power. Power viel pas weg bij de eSata interface, waar ondertussen ook alternatieven voor zijn. Overigens is deze interface ook voor intern gebruik gedefinieerd.
Op de foto's het linkerdeel van de connector, het brede deel is het power deel.
Het rechterdeel is de originele sata interface 2x differential signals(beide richtingen) met 3 ground aansluitingen eromheen ter afscherming.

Overigens valt wel op dat de msata niet meer langere ground pinnen heeft, dat zou betekenen dat er geen hot swap ondersteuning meer is voor deze msata interface?

[Reactie gewijzigd door Vastloper op 22 september 2009 21:07]

sata en power is gewoon apart, zit niet in 1 kabel, wel is het zo dat soms de connectors aan elkaar gemaakt zijn bij notebooks (HDD slave), maar bij desktop is het gewoon los zowel kabel als connector. Logisch ook want de power komt vanuit de voeding en sate vanuit moederbord, los is gewoon handiger en goedkoper.

Esata is gewoon dat het extern is verder niks anders dan gewone sata kabel en connector.
Uit de tekst haal ik volgende voordelen:
- kleiner
- minder stroom nodig
- goedkoper te produceren (wordt ge´mpliceerd door kleiner)

[Reactie gewijzigd door LordPan op 22 september 2009 16:57]

3.3V ipv 5V wil niet zeggen dat hij minder verbruikt,
werkt op wel een lagere spanning

goedkoper omdat het kleiner is gaat ook niet noodzakelijk op
Dat word een probleem! De standaard molexen zijn alleen geschikt voor 12V en 5V!! Dus dan zou je niet alleen een converter moeten hebben voor MSATA naar SATA maar ook een (voltage)converter van 5V naar 3.3V... Dus nog meer ombouwen in pc's en laptops dus....
Klein detail wel dat dit voornamelijk bedoelt is voor in draagbare media spelers e.d.
Dit zul je niet zo 1-2-3 terug vinden voor de PC markt.
Ik denk dat dat wel meevalt. Het is niet zo dat ieder aparaat nu deze interface gaat krijgen. Wat je wel ziet is dat de drives steeds kleiner kunnen worden (en dus ook de apparaten waar deze drive in zit). Alles is zo groot als de onderdelen die erin zitten. Kijk eens naar een discman / portable cd-speler. Die kan niet kleiner, omdat er nog steeds een cd in moet. Als je een kleinere interface kunt maken, dan kan de drive kleiner en kan daar bijvoorbeeld weer een kleinere iPod van gemaakt worden.
Ik begrijp de opmerking over energie consumptie niet helemaal.
De wet van Ohm verteld me dat je met een lagere spanning nog steeds meer energie kan consumeren.
Klopt, laten ze eerst maar eens een test doen met msata vs pata want tot nu toe is pata qua energie verbruik nog steeds superieur en wordt het daarom ook nog steeds in portalble media devices gebruikt.
Kan, maar bij digitale ICs is dat over het algemeen niet zo. Lagere voedingsspanning vergroot daar enkel de kans op foute schakelingen door ruis e.d. maar de stromen worden niet groter.
Het is niet echt zoveel kleiner te noemen vind ik, natuurlijk hoeft er niet een heel plastic werk omheen, maar de overgang van usb > mini usb vind ik groter..
Het is nog niet zo lang terug dat laptops met een speciale IDE adapter uitgerust waren, nu komt er dus een kleinere adapter voor echt kleine apparaten bij.
Dat zorgt er alleen maar voor dat bedrijven die kleine apparaatjes maken straks gewoon de modules kant en klaar van de plank kunnen pakken ipv zich het hoofd te breken hoe ze het een en ander inpassen..
Het was mij uit het artikel ook niet duidelijk geworden, maar volgens de link van Bas Jansen (1ste reacite) betreft het niet de connector van een kabel, maar een soort insteekslot. De SSD steekt dus direct in het moederbord en de connector is voor zowel data als power.

[Reactie gewijzigd door croxz op 22 september 2009 16:44]

Het belangrijkste wat de snelheid van een SSD bepaalt, zit in de aansturing (controller).
Jmicron controllers doen het minder, Indilinx barefoot een heel stuk beter, en Intel haalt de top. Verhouding rond de 50-85-100. Statische opslagsnelheid hangt niet alleen af van doorvoer in MB/sec, maar ook in randomschrijfsnelheden van kleine bestanden:
Hoe snel kan er random kleine bestanden weggeschreven/lezen worden, dit is interessant bij het opstarten van windows/programma's en veel bewerkingen.

Geen info, dus dit nieuwsbericht zegt weinig voor de consument (prestaties).
Als ik het goed zie aan die connector is het niet hot-pluggable.

Maar goed, de connector is op zich gewoon een extensie van de printplaat, dus als je 20 keer in en uit plugged begin je al connectieproblemen te krijgen.

Vandaar dus dat het voor mediaspelers bedoeld is. Het is iets dat je in moet pluggen en verder vanaf moet blijven.
waarom is de sata power connector eigenlijk zo groot... molex --> Sata convertertjes zijn te vinden, en molex heeft ook maar 4 aders. Harde schijven (en SSD's) zijn eigenlijk de enige onderdelen die gepowered worden door Sata power connectortjes. en die vreten nooit meer dan 15W. Dat kan eigenlijk ook gemakkelijk over 3 aderen (ground, +5 en +12V). Dat zou pas schelen in de connector omvang... (en dan zou het ook wel in een sata data kabeltje passen)
