Door , , 60 reacties
Bron: Vwalker.com

Onlangs werd in het Japanse Chiba de World PC Expo 2001 gehouden en daar schoot Vwalker.com wat leuke plaatjes van nieuwe PC2100/1600 DDR SocketA plankjes, gebouwd rond AMD's 760MP en nVidia's nForce (Crush 12) chipset. Plankjes met de 760MP chipset zijn respectievelijk de Asus A7M266-D en Microstar K7D Master-L, voorzien van AMD762 Northbridge en AMD768 Southbridge. Te bewonderen met nVidia's Crush 12 chipset zijn de Asus A7N266, Abit NV-22 (Micro-ATX), Gigabyte GA-7NTX en Microstar K7N420 Pro. Klik op een plaatje voor een grotere afbeelding:

*Asus A7M266-D en Asus A7N266:

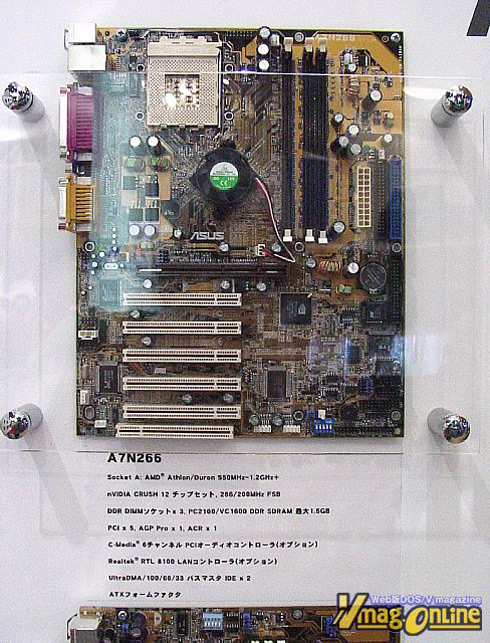

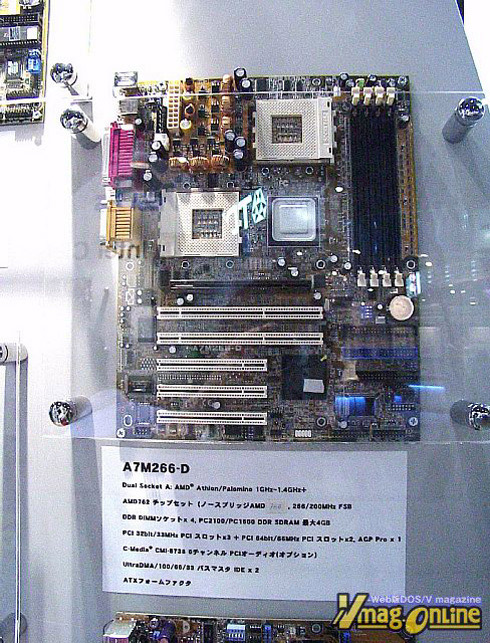

Asus A7M266-DAsus A7N266

*Abit NV-22 en Gigabyte GA-7NTX:

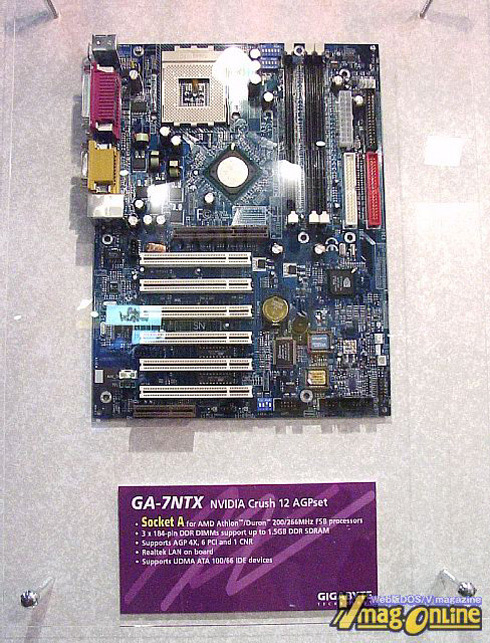

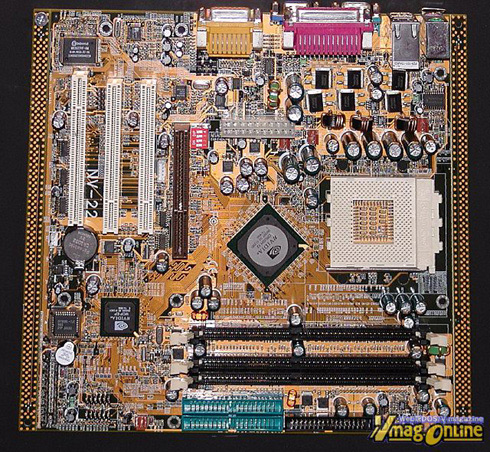

Abit NV-22Gigabyte GA-7NTX

*Microstar K7D Master-L en K7N420 Pro:

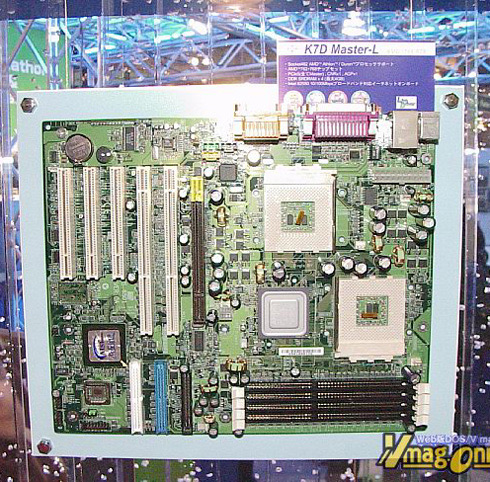

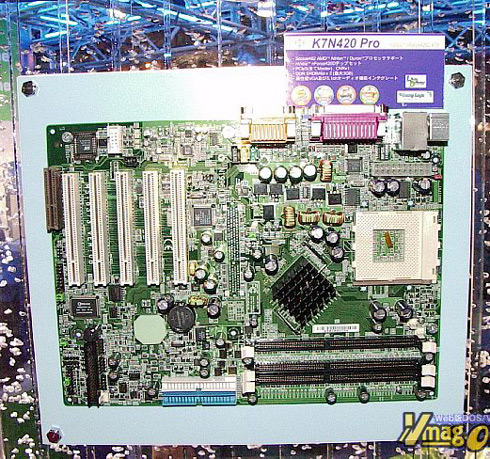

Microstar K7D Master-LMicrostar K7N420 Pro

Database freak wees op het bestaan van de plaatjes, waarvoor dank!

Moderatie-faq Wijzig weergave

Reacties (60)

wat is die omgekeerde PCI slot op de abit en asus nForce borden??
toch niet weer een nieuwe AMR/CMR riser hoop ik??
Ja je hebt daarin helemaal gelijk RagaBaSH. Het is een ACR-slot.
Hmm, dus dit zijn ze eindelijk.....
Over die prestaties van het nforce bordje kan ik vrij kort zijn....
Ik heb begrepen van een vriend van mij die een nforce reference bordje op z'n werk heeft liggen dat de nforce met onboard gf2mx400 een score haalt van 5100 punten onder 3dmark 2001 }>
Dit durf ik (natuurlijk) niet met alle zekerheid te bevestigen, maar tis over het algemeen wel een betrouwbare bron.
Maar het klinkt dus alsof de DDR bank voor het videogeheugen niet onderdoet voor een "normale"gf2mx400 :9
Ben benieuwd of dit idd het geval is na de release en meerdere tests afgenomen door andere gerenommeerde benchers.
* 786562 Sundead
Ik heb begrepen van een vriend van mij die een nforce reference bordje op z'n werk heeft liggen dat de nforce met onboard gf2mx400 een score haalt van 5100 punten onder 3dmark 2001
De nForce/Crush heeft geen onboard GF2mx400 maar een GF2mx (de gewone). Gelukkig voor ons zijn die nagenoeg gelijk!
1 woord :) GEIL
overbodig? is toch geil :9~
Mischien een domme vraag, maar weet iemand waarom de plaatsing van de geheugenbankjes op de n-Force er zo raar uit ziet?
Alle borden hebben een enkele, een lege ruimte, en dan twee tegen elkaar. Hadden er eerst vier moeten zijn maar hadden ze een probleem?
Alle borden hebben een enkele, een lege ruimte, en dan twee tegen elkaar. Hadden er eerst vier moeten zijn maar hadden ze een probleem?
Nee hoor, dat hoort zo.

De nForce is zo opgebouwd dat je extra geheugen aan je videokaart kan toekennen. Daar is dat alleen staande slot voor en in de twee overige kan het "gewone" DDR geheugen.

Dit is dus een normale opbouw bij een nForce mobo.

edit:

Ik heb wat meer info gevonden. In dat artikel staat onder andere deze zin: Bij het MSI plankje is het zelfs zo dat twee DIMM's systeemgeheugen zijn en de derde als videogeheugen dient.

Dat is dus precies de indeling die ze nu gebruiken
Dat was wat mij ook al opviel, maar met enig nadenken kwam ik ook op wat Beavis zei.

Waar ik alleen niet uitkom is wat het dan voor voordeel heeft om dit bordje aan te schaffen met een echte videokaart en de video te disabelen? Dan heb je toch geen extra geheugensnelheid? Die ene Dimm is immers alleen voor het videogeheugen. En verder heb je dan maar 2 bankjes voor je gewone geheugen. Dat houd ook niet over. Ik wil wel eens een goede test ermee zien.

edit:

Tnx Draquiem: [quote]
dwz als je in beide sloten een gelijke plak geheugen doet, werken ze samen op 128 bit ipv 64 bit.
[/quote]
Maar ik krijg het idee dat we een beetje lekker gemaakt zijn met iets wat eigenlijk niet zo is. Deze quote [quote]
twee DIMM's systeemgeheugen zijn en de derde als videogeheugen
[/quote] is daarmee in tegenspraak. Je hebt die extra bandbreedte nl. erg hard nodig wil je video op GForce niveau krijgen.

Als je de video uitschakeld in de bios hoef je er namelijk ook geen geheugen in te steken> dus ook geen 128 bits :'(

Of ze moeten er een aparte feature van maken dat dit ook gebruikt wordt als systeemgeheugen. Maar ik kan me niet voorstellen dat nVidea "revolutionaire performance als u onze on-board Geforce graphics uitschakeld" gaan hypen...
Waar ik alleen niet uitkom is wat het dan voor voordeel heeft om dit bordje aan te schaffen met een echte videokaart en de video te disabelen?
Het voordeel van deze chipset is dat deze werkt met Dual Channel DDR-SDRAM dat dus theoretisch 2x zo snel is als bij een gewone DDR-interface. Dit is het best te vergelijken met de i850-chipset voor P4 die werkt met Dual Channel RDRAM
Bij het nForce bord van Asus wil het zo zijn dat de losse dimm-bank en de eerstvolgende een soort van raid vormen, dwz als je in beide sloten een gelijke plak geheugen doet, werken ze samen op 128 bit ipv 64 bit. De derde bank werkt daar boven op dan wel weer als 64 bit.

<edit1>
het systeemgeheugen is over die twee banken 128 bits en daarvan wordt dan het geheugen geleend voor onboard video. Het is dus niet zo dat dat eerste slot specifiek voor onboard video is.
(ook hiervoor geldt het onderstaande)
</edit1>

Dit is tenminste wat mij verteld is, dus laat het me weten als iemand het nog beter weet dan ik :)
Dit zegt the Inquirer er over:
...if you want full performance from 128-bit TwinBank Memory Architecture you need to fill both Channels with memory. As simple as that.

The "third" slot is the primary (A) bank and the second two slots that are physically separated are the (B) bank.

The reason for the design was in order to make it easier for users to discover how to use full bandwidth and which two slots need to be filled with memory in order to have full 4.2 GB/s.

The official explanation is that this kind of spacing was made just on the reference design and that other manufacturers may well change the spacing.

To remind all of you who wait this boards because of this nice 4.2 GB/s. Beware - with one memory module you have 2.1 GB bandwidth but if you plug one more module into second bank (B) you will be able to get 4.2 GB/s that will be even more than the famous SGI Cobalt chipset (3.2 GB/s).
eerste geheugenbank wordt geloof ik geshared met onboard video
Dat bordje likt mij heel erg op een pre-production exemplaar, waar nog vanalles aan kan veranderen. D'r zitten wel meer "rare" dingen aan. (zie eerdere posts.)
Moet je die componenten op de Abit NV-22 boven de processor eens zien zitten, schots en scheef :)
Als ik klik op de Asus A7N266 krijg ik het plaatje van de A7M266-D.
Nforce northbridge MOET scheef zitten :Z
Dat is nou Taiwanees handwerk.. kun je voor ze em solderen opgeven hoeveel volt je overal op wilt en kun je een ander kleurtje socket vragen ;)

Misschien omdat het een pre-productie modelletje is?
Ligt gewoon aan het slechte hoek van het fotograferen, die foto's zijn redelijk scheef getrokken.
Volgens mij gaat het om de chippies boven de condensatoren die hij bedoeld.
Iemand een idee wanneer de eerste uitkomen?
Dat zal niet lang meer duren. Wat eigenlijk veel interressanter is, is de prijs die ze gaan krijgen. Tot nu toe moest je je behelpen met plankjes van Tyan (niet dat die niet goed zijn, integendeel zelfs), maar die kosten je gewoon veel en hebben geen tweak mogelijkheden. Van deze plankjes ligt waarschijnlijk en de prijs lager en kun je redelijk tot goed overclocken.

* 786562 Ricochet
FF serieus, wat is er momenteel te Tweaken aan een dual AMD 1.5Ghz systeem, tweakte je je PII300 oke daar zie ik het nut nog van in, maar om je dual AMD systeem op te klokken is dus echt zwaar overkill, daarnaast zijn er natuurlijk nog steeds mensen die niet inzien dat deze snelheden al overkill zijn geen enkel spel vraagt deze specs, en W2000 loopt niet echt veel sneller op een Dual 1.5 of 1.6 systeem.
Voor een LAN Counter-Strike met over-kill clanwars heb je zoiets onder LINUX nodig, 32 of 64 players over-kill and frags, LINUX gebruikt de biede cpu goed, dual 1.5GHz overklokken naar 2.0GHz :) + een hoop DDR-RAM.

Euh met windhoos en quadro (4cpu) P4 krijgen ze zelfs niet 16man te spelen zonder monsterLLLLAAOOAAAAAAAAAGGGGSSSSS, WINDHOOS SUCKS.

hehehehe 63 n00bs and 1 ruler met aimbots, :) }> :9~
De nForce borden komen normaal "heel binnenkort" uit volgens bronnen bij The Inquirer... Ik verwacht begin oktober zodat die lancering ongeveer samenvalt met die van de AMD -Palomino- AthlonXP.
Gaan ze ook nForce mobo's zonder geintegreerde video maken?? (zoals bij de intel 815EP, niet echt "zonder",m aar meer uitgeschakeld) , ik kan me nl goed voorstellen dat een nForce mobo met geintegreerde geforce3 slechter presteert dan een nForce mobo met een aparte geforce3, met zn eigen, veel snellere geheugen...
niet echt "zonder",m aar meer uitgeschakeld
er zitten AGP sloten op sommige van de mobo's, dat betekend dat je hem uit kunt schakelen lijkt me, of een dual monitor config gebruiken
Het schijnt wel dat ze in een volgende versie regelen dat de onboard video automatisch wordt uitgeschakeld zodra je er een AGP kaart in doet.
Gaan ze ook nForce mobo's zonder geintegreerde video maken?? (zoals bij de intel 815EP, niet echt "zonder",m aar meer uitgeschakeld
Nee die gaat niet komen. nVidia beschikt simpelweg niet over een Northbridge zonder onboard GF2mx.
Wow, zie ik daar op die MSI vier geheugenbankjes? Op naar de 2 Gig geheugen dan maar }>
Op de Asus A7M-266D ook!

Geintegreerd Ethernet op de Gigabyte ?<div class=r>[Reaktie gewijzigd door [Jay]]</div><!-- end -->
En als je goed leest op het bordje op de foto dan zie je dat de A7M 4 GB aan RAM aankan :9
Woses :)
Zijn er dan geheugen modules van 1GB? :P
Zijn er dan geheugen modules van 1GB?
Yep, die bestaan, zie dit artikel voor meer info.
Wat ik mis op die Microstar dual bord is een SCSI controller of Raid controller, voor de rest ziet het er goed uit.
Bij de abit borden heb je wel erg weinig ruimte voor een grote koeler bij de socket.

Condensatoren zien er idd scheef uit.. maar dat zal wel komen door het fotograveren...
die condensatoren gaan anders toch wel scheef met een grote koeler :) dus hebben die jappen dat alvast voor je gedaan....
* 786562 stealth2000
Zo'n Tyan bordje is me namelijk te duur maar ik wil heel graag een dual :P
Tyan Tiger MP bord kost minder dan 600 gulden in pricewatch. Da's een hele mooie prijs, alleen geen overklokmogelijkheden, maar wel reeete stabiel!!!
Het abit bordje lijkt wel nog verdacht sterk op het Nvidia reference board dat hier een tijdje geleden te zien was. Lijkt erop dat Abit nog niet ver staat met de ontwikkeling van een "echt" exemplaar, maar dat ze per sť een plankje met nv chipset wilden tonen op de beurs om te tonen dat ze eraan werken.
Ik had eigenlijk niets anders verwacht. De NVidia grafische kaarten zijn toch ook allen 100% reference designs? Waarom zou je ook een goed design willen veranderen.....
