Door , , 47 reacties
Bron: Aikiba

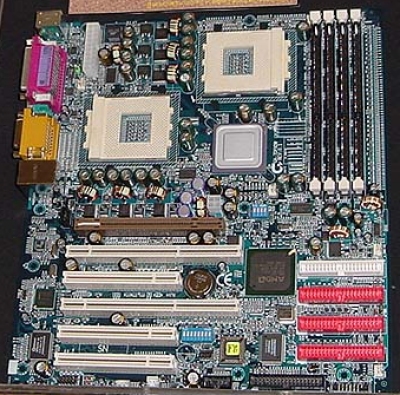

SenZatioN liet weten dat Aikaba's PC Watch plaatjes heeft gepost van de Gigabyte GA-7DPXDW, een dual Socket A moederbord gebaseerd op de AMD 760MPX chipset. Deze is dus voorzien van de nieuwe AMD 768 southbridge in plaats van de "klassieke" 766. Als extra features heeft deze een 32 bit 66MHz verbinding met de northbridge en ondersteuning voor 64 bit PCI gleuven die werken op 66MHz. Verder heeft de northbridge van 760MPX geen registered DDR geheugen nodig, een eis die door de normale 760MP wel wordt gesteld. Aanwezig op het plankje zijn AGP Pro, drie normale PCI slots, twee 64 bit 66MHz PCI slots (helaas niet backwards compatible), een IDE RAID controller van Promise en 100Mbit ethernet van Intel. Het bord ondersteunt multipliers van 5x tot 12.5x en FSB snelheden van 95 tot en met 133MHz, maar deze moeten wel met dipswitches worden ingesteld. Over de kosten is vooralsnog niets bekend.

Gigabyte 7DPXDW AMD 768 southbridge Gigabyte 7DPXDW FSB settings
Moderatie-faq Wijzig weergave

Reacties (47)

Dit is wel een heel lekker mobotje, 4 geheugenbankjes, alleen zitten de ide (en raid) connectoren misschien een beetje fout (voor bigtowers) ik vind dat de fdd connector ook vrij lekker zit.

alleen vind ik 3x PCI beetje weinig, en zeer jammer dat de 64bit pci sloten niet backwards compatible is.

de intel 100 mbit netwerkkaart is ook heel makkelijk, zeker voor kabelaars.

Denk alleen dat je niet zo'n hele grote koeler op de sockets kunt zetten.

Denk dat de prijs van dit bordje wel lager zal liggen als de Tyan, en dat de stabiliteit best goed zal zijn.

Ook jammer trouwens dat hij met jumpers oc'd moet worden.

Ben benieuwd wat hij gaat doen kwa performance tegenover het tyan mobotje.
edit:

hmm, ook geen actieve koeling op de chipset

Zouden die blauwe dipswitches (op 2 plaatsen op het mobo) zijn voor het ocen??
Dat die PCI-sloten niet compatible zijn met 33 MHz, 32 bit kaarten lig niet aan het feit dat ze 64 bit zijn, maar aan het feit dat ze 66 MHz zijn :)

Een 64 bit slot is iets langer dan een 32 bit slot en een 66 MHz slot heeft de connector "omgedraaid" zitten. Als deze ook nog eens 64 bit is zit er weer een xtra stukje aanvast (zie plaatje).
Het nokje dat anders is geeft het voltage aan. Voor gewone kaarten is dit meestal 5 volt. Veel nieuwe kaarten zijn universeel, ze werken op 3.3v en 5v.

64bit 66Mhz is er alleen op 3.3v. PCI-X gaat alleen werken met 3.3v kaarten of universele kaarten.

64 bit PCI is ook erg prettig bij Gbit netwerkkaarten.
Je mist het punt weer. Jij praat net of dit bord bedoelt is voor de standaard thuisgebruiker of een tweaker. Niet dus. Het is wel heel duidelijk dat dit bord bedoelt is voor kleine servers.

En dan heb je geen backwards compatible 64Bit PCI sloten nodig.

En dan heb je al helemaal geen overclock mogelijkheden nodig.

En als de chipset gewoon koel blijf heb je ook geen heatsink nodig. Er zijn namelijk nog steeds chips die gewoon koel blijven hoor :)
Sorry hoor, maareuh PCI-X is backwards compatible. Als je er mee knoeit.
ja, maar dit is geen pci-x maar 66mhz 64 bit pci, en dat is wel iets anders
wel op blijven letten he!
"n WTX kast is dan misschien 'n uitkomst kan je ook atx mobo's in stoppen.
hmm, ook geen actieve koeling op de chipset
misschien zit die chipset koeling er bij een compleet product wel op, maar meestal doen ze bij een presentatie de koeling er niet op want dan kun je zien wat voor een chipset het is

//edit: typo's enzo
alleen zitten de ide (en raid) connectoren misschien een beetje fout (voor bigtowers)
Dat lees ik nou iedere keer als er weer een review verschijnt over een mobo. Waar wil iedereen dan in godsnaam die ide hebben? Boven de geheugenbanken? Da ken dus nie!
Het bord ondersteunt multipliers van 5x tot 12.5x en FSB snelheden van 95 tot en met 133MHz, maar deze moeten wel met dipswitches worden ingesteld.
Staat gewoon in het artikel.
dit bord heeft een erg slimme layout, en de aandacht is echt gegaan naar de dingen die belangrijk zijn.
Er is genoeg ruimte rond de socket voor grote koelers, om alles koel te houden (cruciaal voor stabiliteit en dus vooral voor een server/high end workstation). Het bordje is echt gemaakt op stabiliteit want de aandacht is ook niet uit gegaan naar de het overclocken omdat dit totaal ongelangrijk is voor zo'n bordje.

Toch is er wel rekening gehouden met de opbouw van de pci sloten met overclocken. Dat is nl. dat het eerste pci slot (wat meestal verloren gaat door een grote koeler op de videocard) een 64bit slot is, wat de overclockers meestal toch niet gebruiken!

Als zo'n slot gebruikt wordt is dat meestal toch in high end systemen, en daar hoeven de videokaarten niet zo goed gekoelt te worden.
Toch is er wel rekening gehouden met de opbouw van de pci sloten met overclocken. Dat is nl. dat het eerste pci slot (wat meestal verloren gaat door een grote koeler op de videocard) een 64bit slot is, wat de overclockers meestal toch niet gebruiken!

Maar dit bordje is helemaal niet bedoelt voor OC-en! Hij support een bus t/m 133MHz...

...en bij een bus van 133MHz staat PCI op 33 en AGP op 66 (!!!)
Volgens mijn gevoel is dit toch redelijk voor 'n krachtige workstation bedoeld

zie AGP PRO
en twee 64bits 66Mhz PCI sloten voor bijvoorbeeld
'n SCSI RAID controllertje
'n Gigabit netwek kaartje
Lijkt mij niet echt.

AGP PRO zit ook op gewone mobo's.
64 Bits PCI sloten => nieuwe standaard.

en waarom zou je er nog een raid controller bijstoppen als er al onboard raid bijzit? nog meer schijven? ok. that's one point.
en een gigabit netwerk kaartje??? tjsa, als het nodig is, maar er zit ook al een onboard netwerkkaartje in.
64 Bits PCI sloten => nieuwe standaard.
Nieuw :?

64b PCI (al dan niet 66MHz) is er al sinds een aantal jaren (iig ondersteund door i440GX, Serverworks3 etc). PCI-X is de nieuwe standaard die eraan komt. Denk ook niet dat we 66MHz 64b PCI in low-end systemen hoeven te verwachten (te duur). Dit is dan ook gewoon het gebruik van een lang bestaande standaard in een nieuw ontwerp.
Onboard IDE raid 0/1 controller is toch nog wel wat anders als een ingestoken SCSI raid 0/1/5 controller
Dit zou best wel eens het begin kunnen worden van een reeks dual Socket A bordjes. Het is alleen jammer dat MSI toendertijd dat dual bordje heeft terug getrokken ivm stabieliteits problemen. Hopen dat ze met deze chipset alsnog terugkomen.
Had dat niet met die goedkopere Via southbridge chippies, met wat meer functionaliteit tov de 766 chip, te maken?

Deze wordt dus net als de Tyan 'n pure AMD chipset mobo maar wel met de 768 southbridge.
Welke 64-bit kaarten heb je al? Ik bedoel voor welke toepassing is dit nodig? Of is dit pci-x?
Je hebt het nodig voor alle I/O controllers die meer data dan 133 MB/s over de bus willen gooien.

Voor standaard single channel Ultra 160 SCSI controllers is het dus al prettig: 160 MB/s.

64 bit, 66 MHz PCI zoals dit bord heeft is wellicht een beetje overkill voor de consumentenmarkt. Wie heeft er nou 533 MB/s aan data-transfer nodig?

De Tyan Thunder k7 heeft 64 bit, 33 MHz PCI wat wl compatible is met "standaard" PCI kaartjes: dat is denk ik handiger.
64 bit, 66 MHz PCI zoals dit bord heeft is wellicht een beetje overkill voor de consumentenmarkt. Wie heeft er nou 533 MB/s aan data-transfer nodig?
Hoeveel consumenten kopen een dual systeem?

Lijkt mij dat diegene die zo'n bord koopt niet tot de gemiddelde consumenten behoort, maar tot de groep professionals(/tweakers) die waarschijnlijk de mogelijkheid om later 64 bits kaarten te gebruiken weet te waarderen.
Er zijn wel 64 bits pci kaarten, alleen niet voor de consument, zoals SCSI kaarten en sommige proffesionele 3d kaarten.

Eppie
Grappig, wel uitkijken dat je geen CNR kaart in de 66Mhz 64bit PCI sloten stopt :)

Ik ben wel benieuwd naar de prijs/performance want ik ga binnen nu en een maand een soortgelijk systeem kopen, anders wacht ik ff.

Ik vraag me af of Tyan gaat antwoorden met ook een AMD 768 Southbridge, of dat dit nog gaat duren ...
Grappig, wel uitkijken dat je geen CNR kaart in de 66Mhz 64bit PCI sloten stopt
Een CNR-kaart gaat zowieso niet passen. Een ACR-kaart wel (ACR is dat aparte ongekeerde PCI-slot). Die vergissing kan je gelukkig nooit maken aangezien een ACR-slot meer naar voren geplaatst is. Wanneer je een ACR-kaart in een 64bit/66MHz PCI-slot zou plaatsen, zal deze niet met de bracket gaan passen.
Ik vind het jammer dat de multiplier en FSB niet hoger kunnen. Je kan hem nu niet helemaal heftig tweaken. ;(

OK jammer dan, dit bord is niet echt een tweakbord, maar als AMD een nieuwe athlon uitbrengt dan kan je er niet meer dan een 133 * 12,5 = 1662,5 MHz kan halen.
Ik heb geen idee of AMD meer dan 1662,5 van plan is uit te brengen, maar vind dit een beperking van het bord.

Dit is overigens het enigste wat ik aan te merken heb op het bordje, heb al een tijdje gewacht met upgraden. Na Tyan was het natuurlijk alleen maar wachten :Z op een betaalbaardere oplossing.

Kan niet wachten om hem kopen }>
Dan krijg je met 'n nieuwe bios en CPU ID stepping 'n MP remapping en probleem op gelost

Heb namelijk 'n TB1400/100FSB en dat is toch 'n MP van 14.
Ik ben het met SG eens. Mijn A7V is ook op die manier omhoog geschroefd. Maar toch vreemd dat ze het niet direct bij release fixen. :)
Ik voel een dual duron 1000@???? systeem idee opborrelen. Ook ik wacht met spanning op prijzen... Ik hoop dat de bekende SB Live! in combi met Geforce 2 storing niet in dit bordje zit... ;(

[typo]
Tsjaa, ware het niet dat een TB1000 goedkoper is dan een Duron1000. Ik zou dus gewoon er 2 x TB1200 in knikkeren en dan een beetje OC-en naar 1400 of zo. tenslotte koop je dit om power met stabiliteit te combineren dus al te veel OC werk is hier niet aan de orde.

Bovendien hebben ze dit soort combo's nog niet stabiel gekregen zonder de TB MP's te gebruiken. Dus OC-en is waarschijnlijk al helemaal niet aan de orde.
Is het 64 bits slot echt niet backwards compatible???
Waar wordt dat op gebaseerd?
Kijk eens naar dat fotootje!!!!!! |:(

Djeez, 3x PCI (normale) en 2x PCI (64 bit) mag jij aanwijzen welke nou welke is.....
ff kalm ok?

Bij 64 bit/33 MHz PCI kan je WEL gewoon een normale 32 bits PCI kaart gebruiken.
Ik zou me heel goed voor kunnen stellen dat als je 32 bit kaarten in de slots stopt ze wel werken maar dat is nou juist waar we meer over willen weten...
Het gaat hier om 66 Mhz kaarten en niet om 33 Mhz.

En waarom ze niet compatible zijn? Tsja, lijkt me duidelijk, als je naar het plaatje kijkt...

Zoals jij je vraag stelt, is het voor mij precies dezelfde vraag als waarom je geen ISA kaartjes in een PCI slot kan stoppen. Buiten alle technische dingen om, het past gewoon niet.
Blijkbaar zijn 33 en 66 Mhz 64bit PCI niet down-waards compatible met elkaar dus voor verkeerde kaart gebruik tegen te gaan hebben ze de sloten niet compatible gemaakt en om kosten te besparen de zelfde slot conector blok gebruikt maar dan 180 graden gedraaied. zodat die fout niet gemaakt kan worden.

volgens theorieen is een K7 slot A CPU wel in PIII slot 1 te duwen omdat de insteekslot wel gedraaid maar identiek is, mits andere komponenten niet in de weg zitten wat dus zekerwel het geval zal zijn en in geval van sucses na power on zijn de CPU's dan wel kaduuk.
Lees het originele artikel maar even door, staat er vast in :)
hmmz . . . als dit bordje rond de fl 500,= a fl 750,= gaat kosten, dan wordt het een interresant bordje. Zeker gezien het feit dat hij een Onboard iNTEL Netwerk kaartje heeft en IDE RAID.

Het zal dan een geduchte concurrent worden van de TYAN Tiger MP S2460 . . .

DJ
