Inleiding

Na aantal maanden piekeren over het aanschaffen van een aantal schijven om zodoende een raid 5 op te bouwen voor mijn plex media. En dan nog eens een aantal maanden flink sparen. Heb ik dan eindelijk de western digital red 6 TB disk aangeschaft. Mijn Huidige 2 seagate schijven van ieder 3 TB waren al bijna vol. En omdat deze 2 schijven samen gebundeld tot een raid 0 helemaal niet veilig is. Wilde ik niet alleen meer opslag capaciteit maar ook een klein stukje veiligheid waarborgen indien een van de schijven stuk zou gaan.

Ik wilde het zo simpel mogelijk houden. Mijn moederbord heeft een intel raid chip onboard en ondersteunt raid 5 tot maximaal 6 sata poorten die erop zitten. De raid 5 schijven moeten samen met mijn huidige 2 seagate schijven plus een ssd in een pc kast passen. Ik had heel even gedacht aan een aparte raid controller kaart waar max 8 schijven aangekoppeld kunnen worden. Zodoende zou ik eventueel in plaats van 6 of 5 TB schijven kunnen gaan voor de goedkopere 3 TB harddisks. Maar ik wilde rond 21 TB aan opslag hebben. En dat houdt in dat ik 8x 3 TB disks zou moeten aanschaffen. Dat past niet in mijn pc kast. Dus ging ik al gauw naar de 4 of 5 TB schijven kijken. De 4 TB werd het ook niet ik wilde al onder tussen hebberig boven de 24 TB uitkomen Dus ik ging al richting de 5 of de 6 TB.

Ik kwam al snel uit bij seagate en western digital. Maar seagate heeft geen 5 TB model en de 6 TB vond ik veels te duur. Niet dat de western digital red 6 TB harddisks goedkoop zijn. Maar de seagate 6 TB model is ook net uit en dus stukken duurder. Ik ben voor de western digital red 6 TB gegaan omdat deze stroom vriendelijker is in gebruik. En iets goedkoper en volgens andere reviews die gelezen heb toch betrouwbaarder is. Ik heb er 6 stuks van aangeschaft. Ik hoor je al denken die is gek wat moet je nou met zoveel opslag. Nou misschien ben ik wel een beetje gek en ben ik ook wat uitgeschoten maar alles wat ik heb komt er op te staan van documernten van mijn werk, al mijn gedigitaliseerde muziek cd's in flac formaat tot mijn plex media. De komende jaren hoef ik er niet naar om te kijken.

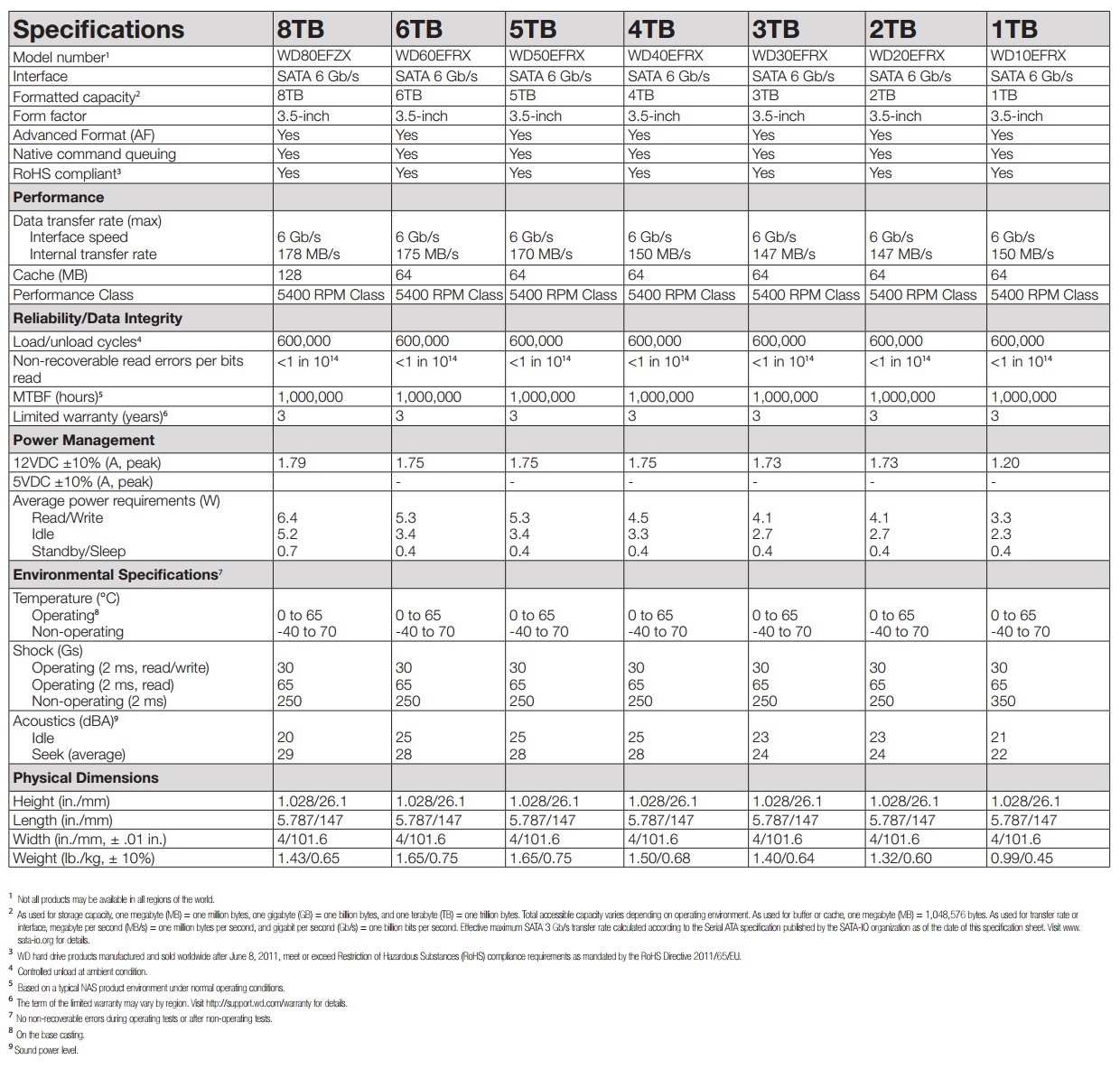

Specificaties

Link naar Western digital site:https://www.wdc.com/produ...rage/wd-red.html#WD60EFRX

Harddisk features

Nasware 3.0
NASware is exclusief voor Western Digital NAS-drives. NASware is een unieke firmware dat zorg draagt dat de drive betere prestaties oplevert in kleine nas omgevingen.

Het optimaliseert stroomverbruik dat resulteert in een aanzienlijke energiebesparing en lagere werktemperaturen, waardoor de algehele betrouwbaarheid en de prestaties van de drive verbetert. Het heeft ook een intelligent error recovery controls, dat voorkomt dat de drive uit de nas array word gezet door overmatige lees en schrijf fouten. Bovendien vermindert het verlies van gegevens of corruptie als een onverwachte stroomstoring zich voordoet, door het invullen van de commandos in het proces voordat de drive uitvalt.

Wat is raid ?

RAID staat voor Redundant Array of Inexpensive Disks (redundante reeks van goedkope disks) de marketing afdelingen in de industrie noemen het liever Redundant Array of Independent Disks (Redundante reeks van onafhankelijke disks). Maar wat je het ook noemt: RAID staat het toe om meerder harddisks te bundelen op zo’n manier dat een besturingsysteem (Windows, MacOS X, Linux, etc) het als èèn enkele grote harddisk ziet.

De verschillende variaties van RAID hebben ieder een eigen doel in gedachten. Je kunt daarbij denken aan snelheid, meer opslag capaciteit of hogere betrouwbaarheid. De variaties beginnen met het woord “RAID” gevolgd door een nummer. Bijvoorbeeld RAID 0, RAID 1, etc. In onderstaande uitleg zie je meer details zoals snelheid, betrouwbaarheid, minimum aantal disks dat je nodig hebt.

Varianten:
RAID 0 – Striping
RAID 1 – Mirroring
RAID 2 – Bit niveau Striping
RAID 3 / RAID 4 – Striping met pariteit
RAID 5 – Striping met roterende pariteit
RAID 6 – Striping met dubbele en roterende pariteit
Gebundelde RAID (RAID 10, RAID 100, etc)
JBOD – Just a Bunch of Disks (gewoon een zooi drives)

RAID 0 – Striping

In RAID 0 wordt data in parallel naar 2 of meer disks geschreven waarbij de data over de drives verdeeld wordt. De data blokken worden als volgt geschreven: block 1 naar disk 1, block 2 naar disk 2, block 3 naar disk 3 etc.
Minimum benodigde drives: 2 drives (even nummer),
Opslagcapaciteit efficiency: 100% (de opslagcapaciteit som van alle drives).

VOORDELEN:
Snelheid is zeker een voordeel omdat alles in parallel geschreven wordt en het volledig beschikbaar hebben van alle ruimte is natuurlijk ook een plus.
NADELEN:
Het grote nadeel is echter het ontbreken van betrouwbaarheid. Zeker als je bedenkt dat als 1 disk crasht, dat in principe dan alle data verloren is.
Tenzij je echt de snelheid nodig hebt, kan ik RAID 0 in alle andere gevallen niet aanraden.

RAID 1 – Mirroring (Spiegelen)

RAID 1 arrays spiegelen de data van de ene drive naar de andere – op die manier heb je dus altijd 2 drives met dezelfde data en de controller schrijft dus de data twee keer. Deze configuratie is niet noodzakelijkwijs snel maar wel de eenvoudigste betrouwbare RAID.
Minimum benodigde drives: 2 drives (even nummer),
Opslagcapaciteit efficiency: 50% van de som van de capaciteiten van de individuele drives.

VOORDELEN:
Betrouwbaarheid is zeker een voordeel van deze opstellingen. Het vereist ook maar 2 drives en daarme eenvoudig een relatief goedkoop.
NADELEN:
Niet echt efficiënt gebruik van opslagcapaciteit, je gebruikt twee ven grote drives om uiteindelijk maar de helft te kunnen gebruiken voor data.

RAID 2 – Bit level Striping (niet gebruikt)

RAID 2 gebruikt striping op bit niveaus, wat theoretisch erg hoge snelheden kan waarmaken.
Echter … op dit moment zijn er weinig of geen RAID controllers die RAID 2 ondersteunen.
Minimum benodigde drives: 3 drives.

VOORDELEN:
Erg hoge snelheden.
NADELEN:
Niet beschikbaar in gangbare RAID controllers.

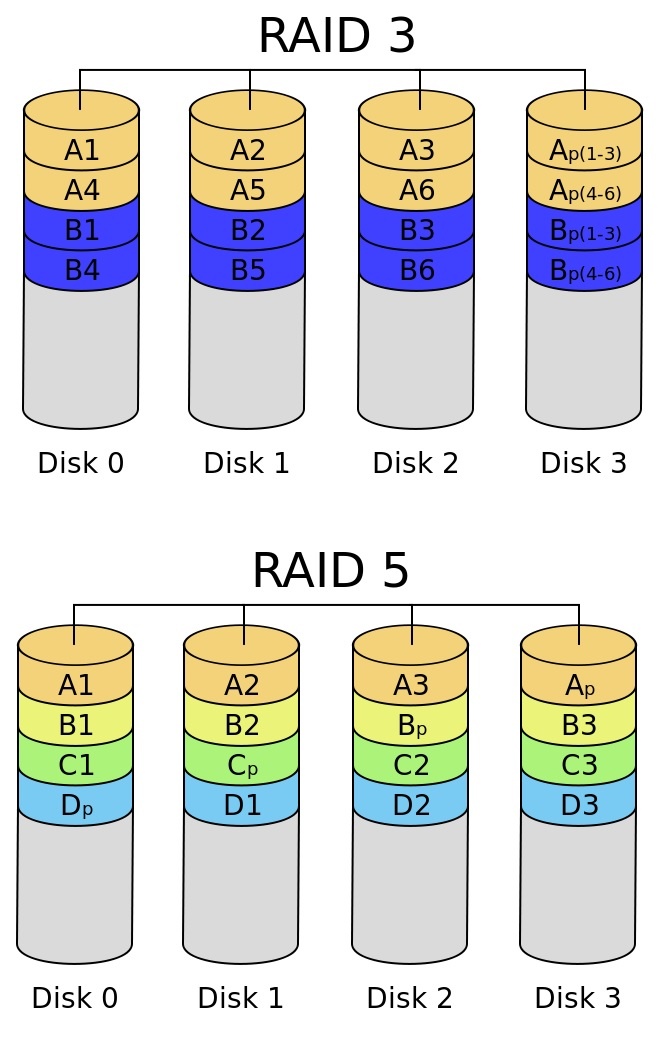

RAID 3 en RAID 4 – Striping met Pariteit

RAID 3 en RAID 4 lijken erg veel op elkaar. Het verschil zit ‘m in de omvang van gegroepeerde data. RAID 3 werkt op byte niveua, terwijl RAID 4 op blok niveau werkt.
Voor b.v. RAID 4: blok 1 gaat naar drive 1, blok 2 naar drive 2, blok 3 naar drive 3 en de berekende pariteit naar drive 4.
Als èèn van de drives kapot gaat, dan kan de data van de kapotte drive berekend worden op basis van de data op de andere drives.
Zowel RAID 3 en RAID 4 zijn vrij ongebruikelijk.
Minimum benodigde drives: 3 drives,
Opslagcapaciteit efficiency: Som van de capaciteit van alle drives – ( Som van de capaciteit van alle drives / aantal drives )

VOORDELEN:
Goede betrouwbaarheid.
NADELEN:
Performance (snelheid) is niet echt geweldig. Een uitzondering is RAID 3 welke goed zou moeten presteren met lange sequentiële data zoals bijvoorbeeld grote video bestanden.

RAID 5 – Striping met roterende Pariteit

RAID 5 werkt in principe hetzelfde as RAID 4 (blok niveau), maar in plaats van het schrijven van alle pariteit blokken naar een enkele drive, worden deze pariteit blokken gelijkmatig over de drives verdeeld. In tegenstelling tot RAID 3 en RAID 4, wordt RAID 5 wel veel gebruikt.
Net als bij RAID 3 en 4: Als een van de drives faalt, dan kan de data van de falende drive achterhaald worden op basis van de data op de andere drives.
Minimum benodigde drives: 3 drives,
Opslagcapaciteit efficiency: Som van de capaciteit van alle drives – ( Som van de capaciteit van alle drives / aantal drives )

VOORDELEN:
Zeer goede betrouwbaarheid en goede snelheid.
NADELEN:
Niet echt een nadeel, maar RAID 6 heeft met vergelijkbare snelheid een hogere betrouwbaarheid.

RAID 6 – Striping met dubbele roterende pariteit

RAID 6 zou je kunnen zien als een uitbreiding op RAID 5. In plaats van 1 pariteit blok, hanteert het 2 pariteit blokken waardoor data nog steeds achterhaalbaar is als zelfs 2 drives falen.
Minimum benodigde drives: 4 drives,
Opslagcapaciteit efficiency: Som van de capaciteit van alle drives – ( 2 x Som van de capaciteit van alle drives / aantal drives )

VOORDELEN:
Goede snelheid en erg hoge betrouwbaarheid.
NADELEN:
Ook hier weer niet echt een nadeel maar de uiteindelijk opslagcapaciteit voor hetzelfde aantal drives is lager dan b.v. RAID 5.

Gebundelde RAID configuraties

Bepaalde zogenaamde “genestelde RAID configuraties” combineren 2 of meer RAID varianten – ook wel “Nested RAID” genoemd.
Bijvoorbeeld RAID 10 of te wel RAID 1 + RAID 0 … waarbij data eerst parallel “geschreven” wordt (RAID 0) naar een RAID 1 welke deze dan weer spiegeld.
Andere varianten: RAID 0+1, RAID 50 (RAID 5 + RAID 0), RAID 100 (RAID 1 + RAID 0 + RAID 0), RAID 53 (RAID 5 + RAID 3) en RAID 60 (RAID 6 + RAID 0).
Al deze combinaties proberen een bepaalde eigenschap te verbeteren (b.v. snelheid, betrouwbaarheid etc).
De meeste gewone RAID controllers ondersteunen misschien RAID 10 or RAID 0 + RAID 1,… maar de meeste andere configuraties zijn meer voor de duurdere controllers.

VOORDELEN:
Geheel op maat RAID. Je kunt het zaakje geheel configureren naar eigen wens.
NADELEN:
De meeste controller ondersteunen het niet of maar een bepaald aantal van deze configuraties. Met al deze configuraties gaat de opslagcapaciteit efficiency hard achteruit.

JBOD (niet RAID)

JBOD, Just a Bunch Of Disks of te wel “gewoon een aantal drives”, is niet een RAID configuratie, maar de meeste RAID controllers ondersteunen het wel.
Met JBOD, worden in principe gewoon een aantal drives sequentieel achter elkaar geplakt. Data wordt naar drive 1 geschreven tot het vol is, vervolgens naar drive 2 tot deze vol is, etc. Er is geen snelheids winst, en als 1 drive faalt dan is alleen de data op die drive verloren.
Voor JBOD hoeven de drives NIET even groot te zijn.

VOORDELEN:
Simpele en goedkope methode om een aantal willekeurige drives same te voegen.
NADELEN:
Geen verbetering in snelheid of betrouwbaarheid.

Link naar hardware. Info achtergrond raid: https://nl.hardware.info/...-raid-1-raid-10-en-raid-5

Link naar tweaking4all :http://www.tweaking4all.nl/algemeen/hoe-werkt-raid/

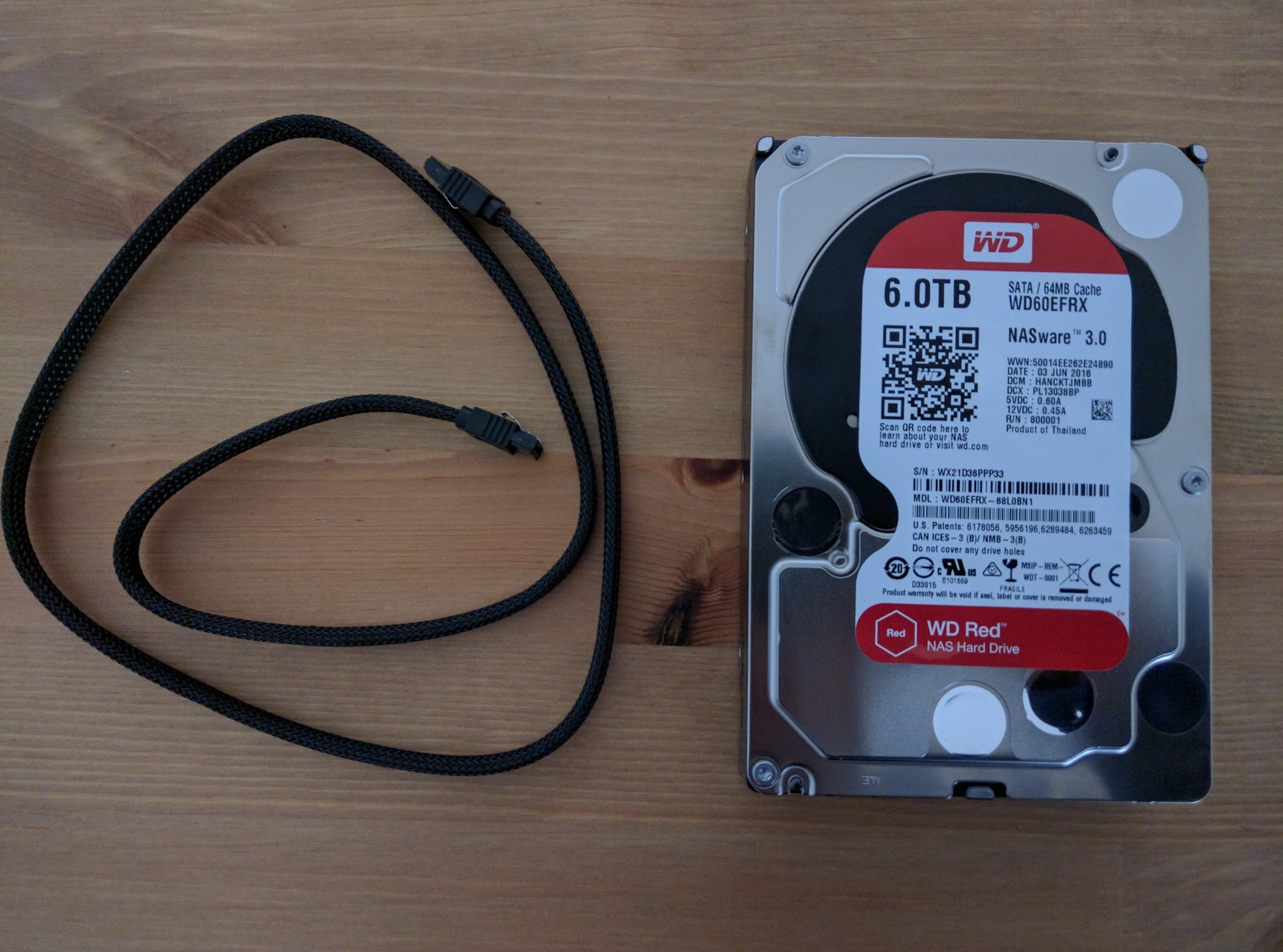

Uitpakken

Smiddags bij Alternate besteld volgende dag thuis bezorgd. En uitpakken geblazen. Ik had meteen ook maar 6 mooie nieuwe 75 cm gesleefde sata kabels van Sharkoon erbij besteld.



De drives zijn door Alternate netjes per 2 stuks in kleinere doosjes verpakt.

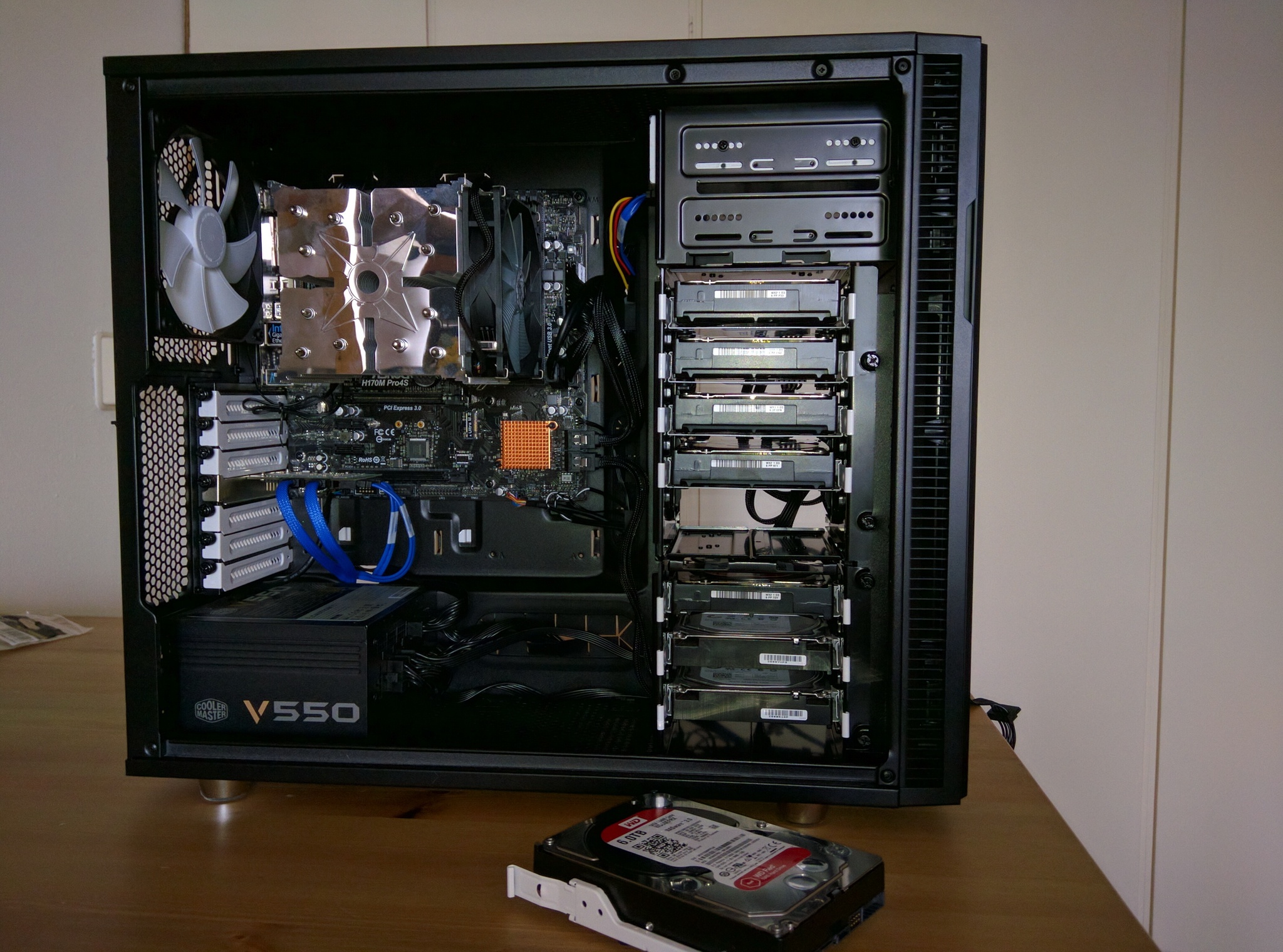

Inbouwen

Ik begon eerst met het inbouwen van een harddisk drive om zo een aantal benchmarks er op los te laten. Daarna heb ik de resterende 5 erin gebouwd. Dat wat toch wel een klusje waar ik langer mee bezig was dan gedacht. Ik wilde immers de sata kabels en power kabels netjes in de kast wegwerken. Mijn resterende seagate harddsisks en mijn samsung ssd waar windows op draait heb ik moeten verplaatsen naar een pci Epress sata kaartje (Highpoint rocket 640L). Dat kaartje doet trouwens goed zijn werk.

Raid 5 configuratie

Het configureren van de raid 5 ging niet van een leien dakje. Dit was immers mijn eerste keer dat ik dit deed. Ik begon in het bios in te stellen dat de sata chipset niet meer op AHCI maar op raid moest gezet worden. Daarna herstarte ik de pc en ging in het bios van de raid chipset mijn raid 5 instellen. Je kiest welke soort raid je wilt, in mijn geval raid 5. Je selecteert de western digital drives en kiest de stripe grootte en dan worden de harddisks geconfigureerd voor raid 5 gebruik. Ik wist dat het een aantal uren zou kunnen duren. En helaas geeft het bios scherm niet het verloop van het proces aan. Dus na 2 dagen de pc aan te hebben staan werd ik ongeduldig en heb ik 2 keer gebeld met asrock support voor informatie. Ik had het gevoel dat het niet goed ging en brak de initialisatie proces af. Want ik kon dit immers ook in windows doen via de intel rapid storage tool.

Link naar intel download site: https://downloadcenter.in...age-Technology-Intel-RST-



Na het downloaden en installeren van de nieuwste versie kon ik weer aan de slag. Hier gaat het aanmaken ook bijna kinderlijk eenvoudig. Je klikt op create a custom volume.



Een nieuw venster komt naar voren waar je vervolgens kiest welke raid soort je wilt aanmaken in mijn geval raid 5. vervolgt door welke stripe set indeling 64 KB (op advies van Asrock support). Dan selecteer je welke harddisks en dan worden de western digital harddisks geconfigureerd voor raid 5 gebruik. Het mooie van de intel rapid storage tool is dat je het verloop kunt zien wanneer de configuratie klaar is. En dat duurt wel even voor het instellen van totaal 36 TB. pas na 3 en een halve dag was de initialisatie klaar. En kon ik de raid 5 in windows diskmanagement formatteren en gebruiken.

Benchmark Prestaties 1 disk

Hier volgen een aantal benchmarks gemaakt van een enkele western digital red schijf.

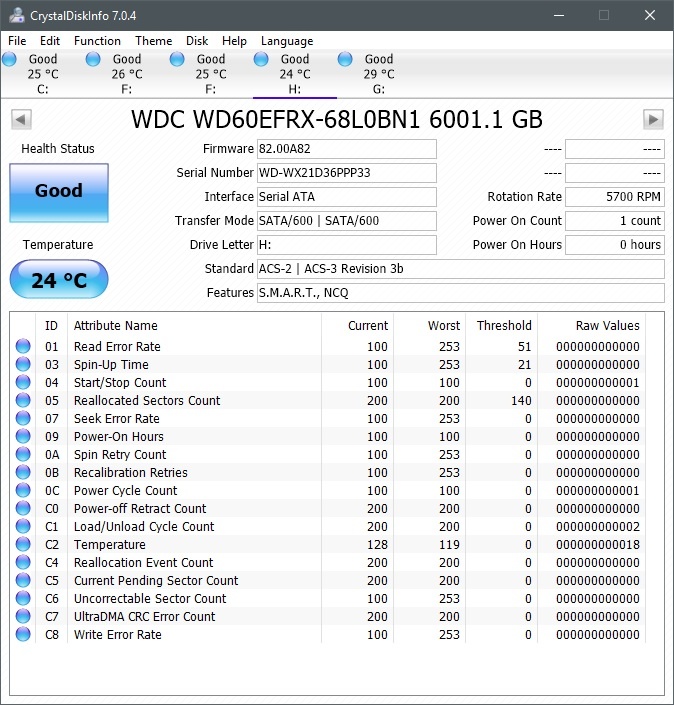

te beginnen met de crystaldisk info bij het opstarten van de schijf is ie netjes 24 graden.

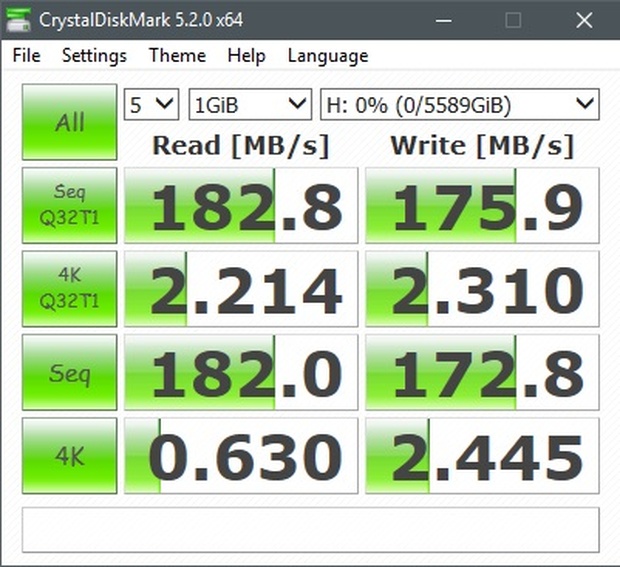

Crystaldiskmark benchmark

De sequentele leessnelheden zijn netjes met 182 MB ende schrijfsnelheden 172.8 MB.

Atto Disk benchmark

De Atto disk benchmark geeft soortgelijke resultaten weer.

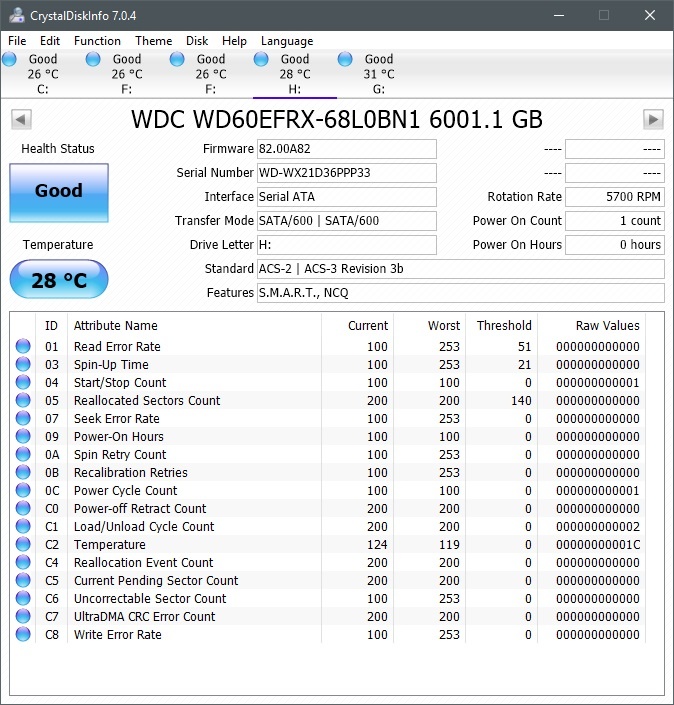

De schijf is na het draaien van 2 testjes all iets warmer geworden maar nog steeds naar mijn mening koel.

HD tune pro benchmarks

Met de HD tune pro kijken we naar de sequentiele lees snelheden. Gemiddeld haalt de schijf 138 MB met een pieken van 174,4 MB. Dat is sneller dan de voorgaande red schijven en bovengemiddeld als je vergelijkt met andere nas schijven. Dit komt omdat de red 6 TB gebruik maakt van een hogere datadichtheid per platter van 1.2 TB per platter. De toegangstijd is 16,4 milliseconden.



De schrijfsnelheden met gemiddeld 133.6 MB en pieken van 168.7 MB maar een tikkeltje lager dan de leessnelheden. De toegangstijd is 14.5 milliseconden.



De random leessnelheid bij kleine datablokkenbij 4k worden gemiddelde snelheden van 0.242 MB Behaald. En bij 1 MB 40.713 MB.












Link naar hardware.info review: https://nl.hardware.info/...sultaten-atto-random-read

Link naar Tweaktown.com review: http://www.tweaktown.com/...mer-hdd-review/index.html

Link naar Techgage.com review: http://techgage.com/artic...tb-nas-hard-drive-review/

Link naar nieuwste versie Crystadiskinfo en Crystaldiskmark: http://crystalmark.info/download/index-e.html
Link naar nieuwste versie ATTO disk benchmark:http://www.majorgeeks.com.../atto_disk_benchmark.html
Link naar nieuwste versie HD tune: http://www.hdtune.com/download.html

Benchmark prestaties raid 5 met 6 disks

Nu gaan we met het grote werk beginnen. Te weten dit zijn de benchamark resultaten van 6 western digital schijven samengebundeld in een raid 5. De schrijfsnelheden zullen een stuk lager zijn dan de leessnelheden omdat er in een raid 5 altijd een parity berekent moet worden door de raidcontroller chip en als backup op de 6e schijf weggeschreven moet worden.

Crystaldiskmark benchmark

De leessnelheden zijn in de onderstaande crystaldiskmark naar mijn mening beestachtig goed respectievelijk 806.4 MB en voor schrijven 572.1 MB.

ATTO Disk benchmark

De Atto disk benchmark laat ook hele goeie resultaten zien.

HD tune pro Benchmarks

Sequentiele lees snelheden zijn gemiddeld 609.6 MB met een minimum van 360.7 MB en met pieken van 806 MB. Met een toeganstijd van 16.6 milliseconden.



Sequentiele schrijf snelheden zijn een stuk lager maar toch zeer zeker mooi. Gemiddeld 452.1 MB en pieken van 641.3 MB. De toegangstijd is 8.90 milliseconden.

Stroomverbruik & Geluidsproductie

Zelf heb ik niet de middelen om het stroom verbruik te meten. Het stroomverbruik dat door western digital zelf wordt opgegeven zijn bij idle 3.4 watt en bij activiteit 5.3 watt. Als ik dit vergelijk met de testresultaten op hardware.info zijn dat respectievelijk 4,98 watt en 6,1 watt. De tests op tweaktown.com komen uit op idle tussen 4,6 en 4,8 watt en bij activiteit rond de 6 watt. Ik denk dat western digital zelf iets te enthousiast is geweest. Maar uit de testresultaten van hardware.info en tweakdown.com komen hele lage waardes naar voren zelfs voor nas schijven. Ze zijn wel wat hoger dan de andere modellen uit de red serie maar dan hebben we het over de 4 TB en 2 TB modellen die duidelijk minder platters hebben door hun kleinere opslag mogelijkheden. De red 6 TB schijf behoort tot de zuinigste nas schijven.

Voor de geluidtest beschik ik hier tevens niet over de juiste middelen om dit te testen. Maar gelukkig kan ik hier ook terug vallen op de testresultaten van hardware.info.

Bij afstand van 10 cm en idle 29,4 dB
Bij afstand van 10 cm en actief 33,4 dB

Als we ervan uitgaan dat tussen de 30 en 40 dB heel zacht geritsel is dat alleen hoorbaar is als de rest van je omgeving geen enkel ander geluid produceert. Kun je ervan uit gaan dat dit een hele stille schijf is. Ik zelf kan zeggen nu ik er 6 stuks in mijn pc heb draaien dat ik ze bijna niet hoor alleen als ik inderdaad mijn oor vlak bij de pc kast houdt.

Conclusie

Ik ben behoorlijk tevreden met deze red 6 TB harddisks. Ze zijn niet de allersnelste schijven die er te krijgen zijn. Maar presteren toch heel erg goed. Deze schijf behoort in de top snelste nas schijven. Ik had kunnen gaan voor niet nas schijven zoals de blue of black serie van western digital. Maar die schijven halen dan wel hogere lees en schrijf snelheden maar verbruiken meer stroom en zijn niet gebouwd om langdurig aan te staan in een nas omgeving. De red serie van western digital zijn zo precies geoptimaliseerd dat ze toch goede lees en schrijf resultaten opleveren tegen een laag stroom verbruik en bij 24/7 uur gebruik.

Ik ben ook zeer te spreken over hoe stil ze zijn. De schijven zijn alleen lichtelijk hoorbaar als je dicht bij de pc kast staat en er geen enkel ander omgevingsgeluid is. En zelfs dan is het licht geritsel wat je hoort. Ik zou deze red schijf zeker aanraden voor iedereen die op zoek is naar een nas schijf met veelopslag capaciteit. Al moet je op dit moment wel heel diep in de buidel tasten voor een 6 TB harddisk.
