Specificaties en productafbeeldingen

Populaire specificaties
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	AM5
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	AMD X870
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	ATX (Standard)
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR5
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax), Wi-Fi 7 (802.11be)
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps

Alles openensluiten

Socket en CPU
Socket Socket De socket is de 'houder' waarin je de processor plaatst en deze daarna vastzet met een hendel.	AM5
Cpu/soc Cpu/soc Een CPU is enkel de processor. SoC staat voor 'System on a Chip' en combineert een aantal componenten op 1 chip. Een aantal van deze componenten zijn o.a. de processor, de grafische processor en de geheugencontroller. Vanwege de geringe grootte wordt deze vaak gebruikt in kleinere apparaten zoals smartphones en tablets.	AMD Ryzen 9 7900

Form factor, bios en chipset
Form Factor Form Factor De Form Factor wordt gebruikt om de fysieke specificaties van het moederbord aan te geven, bijvoorbeeld de grootte, locatie van de gaten voor het bevestigen ervan of het aantal poorten op het achterste paneel. De Form Factor van het moederbord moet gelijk zijn aan de Form Factor van de behuizing.	ATX (Standard)
Moederbordchipset Moederbordchipset De chipset bestaat uit de twee belangrijkste chips op het moederbord, de northbridge en de southbridge. Samen controleren zij de apparaten die op het moederbord zijn aangesloten. De northbridge en de southbridge kunnen als aparte chips op het moederbord zitten, maar kunnen ook geïntegreerd zijn in 1 chip.	AMD X870

Geheugen
Geheugentype (moederbord) Geheugentype (moederbord) Welke geheugentypes worden ondersteund door het moederbord.	4x DDR5
Maximum grootte werkgeheugen Maximum grootte werkgeheugen Dit is de maximale geheugengrootte wat er gebruikt kan worden.	256GB
Overklokprofielen	AMD EXPO, Intel XMP
Opmerkingen geheugen	Supports DDR5 ECC/non-ECC, un-buffered memory up to 8000+(OC)

Opslag
Hardeschijf bus (intern)	1x M.2 (PCI-e 3.0 x4 + SATA), 1x M.2 (PCI-e 4.0 x4), 1x M.2 (PCI-e 5.0 x4), 4x SATA-600
Aantal gekoelde M.2 slots	2x
Raid-modi Raid-modi RAID (Redundant Array of Independent Disks) is het aan elkaar koppelen van meerdere harde schijven tot een groep van schijven (disk array). Door deze combinatie van schijven kan een systeem sneller en/of data-veiliger werken dan een enkele schijf.	0, 1, 10
Opmerkingen opslag	CPU: - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode* Chipset: - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2230/2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x Ultra M.2 Socket (M2_3, Key M), supports type 2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes* - 2 x SATA3 6.0 Gb/s Connectors ASMedia ASM1061: - 2 x SATA3 6.0 Gb/s Connectors * Supports NVMe SSD as boot disks. M2_1 is the first priority for M.2 installation. M2_1 will run at Gen5x4 with 9000 and 7000 series processors and Gen4x4 with 8000 (Phoenix 1 and Phoenix 2) series processors. If M2_2 is occupied, PCIE2 will be disabled. If SATA3_1 or SATA3_2 is occupied, M2_3 will downgrade to Gen3x2 mode. - Supports RAID 0 and RAID 1 for SATA storage devices - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe storage devices* * Requires additional M.2 NVMe expansion cards to support RAID 10
M.2 op CPU	WEL op cpu

Uitbreidingsslots
Uitbreidingsslots	1x M.2, 1x PCI-e 4.0 x16, 1x PCI-e 5.0 x16
Totaal PCI-e x16	2x
Opmerkingen uitbreidingsslots	CPU: - 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode* Chipset: - 1 x PCIe 4.0 x16 Slot (PCIE2), supports x4 mode* - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module - Supports AMD CrossFire™ - 15μ Gold Contact in VGA PCIe Slot (PCIE1) * PCIE1 will run at Gen5x16 with 9000 and 7000 series processors, Gen4x8 with 8000 (Phoenix 1) series processors and Gen4x4 with 8000 (Phoenix 2) series processors. If M2_2 is occupied, PCIE2 will be disabled. Supports NVMe SSD as boot disks

Netwerk
Ethernet (RJ45) Ethernet (RJ45) Wat is de snelheid van de data-overdracht via ethernet uitgedrukt in Mbps. Voor 10G ethernet zijn 4 opties, afhankelijk of deze compatibel is met 5G, 2,5G en/of 100M.	1x Ethernet 2.5Gbps
Netwerkcontroller	Realtek RTL8125BG
Netwerkcontroller(s)	Realtek RTL8125BG

Wifi en bluetooth
Verbinding (wlan) Verbinding (wlan) Wireless Local Area Network (WLAN) is een draadloze en lokale netwerkverbinding. Wordt in de volksmond ook wel WiFi genoemd	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax), Wi-Fi 7 (802.11be)
Bluetooth Bluetooth Bluetooth is een open standaard voor draadloze verbindingen tussen apparaten op korte afstand. Een nieuwere versie heeft een hogere datasnelheid en een lager stroomverbruik.	Bluetooth 5.4

Aansluitingen
USB/TB intern	1x 9-pins USB 2.0 header, 1x 19-pins USB 3.2 (G1, 5Gbit/s) header, 1x USB-C 3.2 (G2x2, 20Gbit/s) header

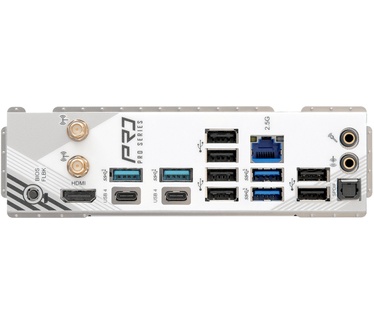

USB/TB extern	6x USB 2.0 type-A, 4x USB 3.2 (Gen1, 5Gb/s) type-A, 2x USB 4 (Gen 3x2, 40Gbps)
Video uit	1x HDMI, 2x USB type-C
Totaal video-uitgangen	3
Hoogste HDMI versie	HDMI 2.1
Hoogste DisplayPort versie	DisplayPort 1.4

(Fan) headers

Headers (fan/water)

7x 4-pins (totaal)

(default) Fanconfiguratie

- 2 x CPU Fan Connectors (4-pin) (Smart Fan Speed Control)***
- 4 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)***
- 1 x AIO Pump Fan Connector (4-pin) (Smart Fan Speed Control)***

*** CPU_FAN1 supports the fan power up to 1A (12W).
CPU_FAN2, CHA_FAN1~4 and AIO_PUMP support the fan power up to 3A (36W).
CPU_FAN2, CHA_FAN1~4 and AIO_PUMP can auto detect if 3-pin or 4-pin fan is in use.

RGB
RGB-headers	3x 3-pins (ARGB), 1x 4-pins (RGB)
LED verlichting	Ja
LED kleur	Multi-color

Overige eigenschappen
Eigenschappen moederbord	BIOS update zonder cpu (via USB), Geïntegreerd I/O-shield

Audio
Audio kanalen	8 (7.1)
Audio-aansluitingen	1x Analoog (uitgang), 1x Digitaal Optisch (S/PDIF), 1x Microfoon (ingang)
Audiochip	Realtek ALC1220

Vrm
Type stroomvoorziening Type stroomvoorziening Geeft aan of een moederbord losse high- en lowside-mosfets of powerstages gebruikt. Een powerstage bevat doorgaans beide mosfets en het driver-ic, en is gebruikelijk in allesbehalve het instapsegment.	Powerstages
VCore-powerstages VCore-powerstages De rating van de powerstage die wordt toegepast voor de VCore, de rail die verantwoordelijk is voor het overgrote merendeel van de stroomtoevoer naar de cpu. Andere rails (igpu, soc, geheugen) gebruiken vaak andere componenten, maar vallen wat belasting betreft in het niet. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	80A
Aantal VCore-powerstages Aantal VCore-powerstages Het aantal powerstages binnen de VCore-vrm, niet noodzakelijkerwijs het aantal fasen overigens. Moederbordfabrikanten spreken vaak van een '16+1+1'-configuratie, het aantal VCore-powerstages is daarin het eerste getal. Deze wordt dus niet ingevuld als het moederbord losse mosfets heeft, vaak in het budget segment.	14x
Rating VCore-vrm Rating VCore-vrm Een vermenigvuldiging van de voorgaande twee specs. Deze totale rating geeft in een oogopslag een indruk hoe sterk de vrm is, mits het bord gebruikmaakt van powerstages. Voor budgetmoederborden met losse mosfets vullen we deze drie specificaties niet in. Dat zou technisch niet correct zijn en bovendien wil je losse mosfets toch al vermijden als je op zoek bent naar een goede vrm.	1.120A
Vrm-koeling Vrm-koeling Geeft aan of de vrm actief (met ventilator), passief (heatsinks) wordt gekoeld, met waterkoeling of helemaal niet van koeling is voorzien.	Heatsink (passief)

Meer informatie
Product	ASRock X870 PRO RS
Categorie	Moederborden
Merk	ASRock
Tweakers ID	2113512
EAN	4710483949333
SKU	90-MXBQ00-A0UAYZ, X870 PRO RS WiFi
Specs van de fabrikant	Productinformatie
