Door , , 23 reacties
Bron: Akiba, submitter: Laurent

Het Japanse Akiba heeft plaatjes weten te bemachtigen van een aantal K8-moederborden die Gigabyte ontwikkeld heeft voor de introductie van AMD's Athlon 64 in september. Op de foto's zien we drie moederborden: de GA-7A8DW, de GA-K8NNXP en de GA-K8VNXP. Het eerste bord, de 7A8DW, biedt met twee socket 940's ruimte aan twee Opterons. Het bord is gebaseerd op de AMD 8151 AGP bridge-, 8131 PCI-X tunnel- en 8111 I/O hub-chipsets en biedt een FSB van maximaal 800MHz. Verder is er AGP 8x aan boord, evenals vier geheugenbankjes waarin maximaal acht gigabyte aan registered (ECC) DDR-SDRAM geduwd kan worden, op een snelheid van 266, 333 of 400MHz. Er zijn twee PCI-X-slots aanwezig, één 32-bit/33MHz PCI-slot, AC'97 audio, gigabit ethernet, twee ATA/100-aansluitingen en vier Serial ATA-aansluitingen. Met deze configuratie is het moederbord uitermate geschikt voor dual workstationopstellingen.

nVidia Crush K8-chipsetHet Gigabyte GA-K8NNXP-bord is bestemd voor single-processor Athlon 64's op basis van het socket 754 dat bedoeld is voor de goedkopere versies van de Athlon 64-processors. Het kloppend hart van dit moederbord wordt gevormd door nVidia's Crush K8-chipset, waarbij opnieuw FSB's tot 800MHz mogelijk zijn. De drie geheugenbankjes slikken tot drie gigabyte aan DDR-geheugen op 200, 266, 333 of 400MHz. Verder vinden we drie FireWire-poorten, zes maal USB2.0/1.1, 6-channel audio, Serial ATA en ATA/133, gigabit ethernet, 10/100 LAN, geïntegreerd RAID 0,1 voor Serial ATA en IDE RAID.

VIA K8T800-chipsetGigabyte's GA-K8VNXP verschilt naast een letter in de productnaam met name in de gebruikte chipset van de GA-K8NNXP. Waar de K8NNXP de nVidia Crush K8-chipset gebruikt, maakt de K8VNXP gebruik van VIA's K8T800-chipset. Dit moederbord biedt plaats aan één AMD Opteron-processor en zal zich vooral in workstations thuisvoelen. De K8T800-chipset lijkt nieuw, maar blijkt slechts de nieuwe benaming te zijn van de K8T400M-chipset die VIA al eerder aangekondigd had. VIA noemt op zijn website de volgende specificaties:

  • Supports AMD Opteron processors
  • 800MHz HyperTransport FSB
  • Support for AGP 2X/4X/8X
  • Ultra V-Link 1.06GB/s high bandwidth North/South Bridge interconnect
  • VIA Vinyl 6 channel Surround Sound AC'97 Audio
  • Integrated MC'97 Modem
  • Integrated 10/100 Ethernet MAC
  • Dual Channel Serial ATA/RAID (0,1,0+1,JBOD)
  • Dual Channel ATA 33/66/100/133
  • USB 2.0, 8 ports, UHCI compliant
  • Advanced power management capabilities
  • including ACPI/OnNow
  • 578-pin BGA VT8385 North Bridge
  • 539-pin BGA VT8237 South Bridge

Of Gigabyte al deze mogelijkheden ook echt benut heeft op de GA-K8VNXP is nog niet helemaal duidelijk, maar met deze specificaties bestaat een goede indruk van de mogelijkheden van dit moederbord.

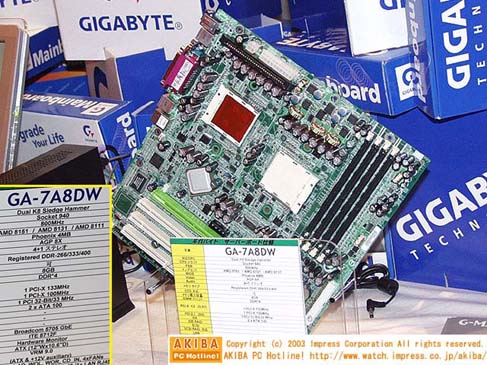

Gigabyte GA-7A8DW

Gigabyte GA-K8VNXP
Moderatie-faq Wijzig weergave

Reacties (23)

Het is wel vreemd dat er nog modems op de mobo worden gebakken. xDSL en andere snellere vormen van internet worden steeds populairder, en daarvoor heb je geen gewone modem voor nodig.
De modem zit gewoon in de southbridge, het zijn dus hooguit een paar electronische componenten en een chipje extra :P. Maar op een dual processorboard vind ik het idd erg dom :P.
Misschien wil je wel die mobo in je server gebruiken. En dan wil je misschien ook wel extern beheer (laten) uitoefenen via de modem. Of dat je je werknemers hiermee de mogelijkheid biedt om in te bellen en dan automatisch laat terugbellen, zodat ze zonder zelf een vaste internetverbinding goedkoop kunnen werken.

Dus ik vindt dat niet zo heel dom.
Een modem kun je gebruiken om met sommige chipsets ze remote te managen (met mijn Tyan 2462 ofzo kan dat). Je hyper-terminalled gewoon naar dat telefoonnummer, en je kunt alles remote doen (zonder dat het OS draait), zelfs het BIOS instellen enzo. Het is dus wel degelijk nuttig.
dat modem kun je als backup verbinding laten fungeren als je xDSL verbinding weg valt, of om uit te laten bellen (SMSjes) naar je pieper of gsm als er iets aan de hand is, of .... zoveel eigenlijk.
Die dual Opteron heeft niet drie keer PCI-X, maar één PCI-X-133, één PCI-X-100 en een normale pci, die groene is AGP Pro.

Staat er gewoon bij op dat kaartje... )
Bovendien:
-Dual-proc borden zijn wel vaker wat "rommelig", er moet nu eenmaal meer op ;)
-Die nieuwe chipset en processor zijn een hele nieuwe techniek, met PCI-X, HyperTransport etc, dan kan je niet verwachten dat de ontwerpers dat allemaal meteen onder de knie hebben.
Ik zelf zal dan ook nog wel even afwachten eer ik een Athlon64 koop...

(excuus, bedoeld als reactie op VKGandalf en Hawk Eye)
Mja ik weet dat het tijd kost vooraleer iedereen ermee overweg kan, maar er zijn andere fabrikanten die wel dual (en quad en .. ) moederborden hebben die net iets minder rommelig zijn en voor elke processor hun eigen geheugenbanken hebben.
Misschien scheelt het niet zoveel in performance, maar ik kan me indenken dat deze oplossing net iets goedkoper is.
ik heb zo'n vermoede dat de manier waarop geheugen wordt aangesproken op dit soort bordjes dermate anders is dat het misschien niet nodig is dat beide sockets eigen geheugenbankjes krijgen.
Het kan, maar waarschijnlijk niet in de maat moederborden waar je hier over praat.
Tenzij je véél meer layers wil hebben, wat het extra duur maakt..
Kan je dit toelichten :?
Naar mijn bescheiden inzicht heeft de Opteron nu juist zijn eigen geheugen nodig, dus met dual bijv. ieder zijn eigen geheugenbanken. Dit draagt bij aan de performance-winst nml. Zouden ze beide hetzelfde geheugen moeten delen heb je een bottleneck...

Correct me if i am wrong :)
Het is wel vreemd dat er nog modems op de mobo worden gebakken.
maar voor een fax versturen/ontvangen, je pc als antwoordmachine/telcentrale of inloggen op een vpn zoals girotel is het nog behoorlijk usefull :)
Het wachten is nu alleen nog op wat Europese prijzen en beschikbaarheid van deze bordjes. Met een beetje geluk zijn de moederborden begin volgend jaar goed leverbaar, al mag het van mij ook eerder zijn :)

Weet iemand al iets over de prijzen van deze bordjes? En van de processors (mn. Athlon 64)?
Leuk...als je een hardcore serverfarm draait, of bezig bent met gigantische simulaties.

Voor het gewone huis- tuin- en keukengebruik (en ja, zelfs het tweaker gebruik...eigenlijk speciaal het tweaker gebruik) is het gewoon niet nodig. Enkel en alleen als je meer dan 4 gig aan geheugen gebruikt in je applicatie heb je zo'n ding nodig. En wie hier heeft uberhaupt meer dan 1 gig op z'n plank?
Dat dual CPU ding is onvoorstelbaar rommelig. Om maar niet te zeggen dat niet elke CPU zijn eigen geheugenbanken heeft waardoor de 2e toegang tot het geheugen krijgt via de eerste processor (door die als northbridge te gebruiken) ... |:(
Inderdaad. Wanneer komt er nou eens een Opteron moederbord wat het gewoon helemaal goed doet?

Dus dual en AGP en PCI-X en aparte geheugenbanken voor iedere CPU?
Dual AGP zal er waarschijnlijk nooit komen, hoewel het met AGP8x wel mogelijk is. In het bestje geval heb je een onboard kaart en een echte AGP-kaart. AGP zal toch binnenkort vervangen door PCI-Express, dan kun je weer zoveel kaarten in je pc proppen als je wilt. :)
Dus dual en AGP en PCI-X en aparte geheugenbanken voor iedere CPU?
Hij bedoelde niet dual agp, lezen is een vak apart ja. Dual processor bedoelde ie EN agp EN pci-x EN aparrte geheugen banken ;)
Zo rommelig zal het vast niet wezen. Zo'n layout wordt met de computer berekend en dat wordt heus niet met de hand op een tekentafel gedaan.
He, als jij het beter kan, zo'n mobo maken dan wacht jou een gouden toekomst.

Zo niet, doe dan niet zo dom
hij is geen desinger van mobo's, dus hij hoeft het niet te kunnen |:( .. Maar ik vind het ook niet echt super geïndexeerd tbh
Welke groene? Zijn er 2 wah? :+

nhanssen
Ik houd het op de ISA-like :+
