Nvidia kondigt Tesla V100-accelerator met Volta-gpu aan

Nvidia heeft de Tesla V100 aangekondigd. De accelerator voor gpgpu-toepassingen zoals deep learning is uitgerust met een gpu op basis van de nieuwe Volta-architectuur. De chip heeft speciale Tensor Cores voor het trainen van neurale netwerken.

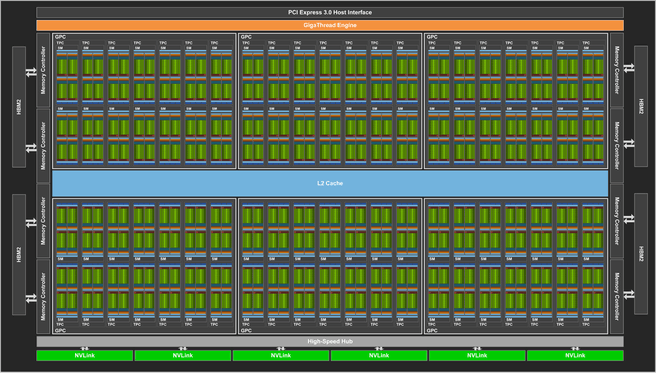

De GV100-gpu van de Tesla V100 is 815mm² groot, heeft 21,1 miljard transistoren en wordt gemaakt op het 12nm-finfet-procede van TSMC. De chip is nog een stuk groter dan de GP100 op basis van Pascal, die had een oppervlak van 610mm². De nieuwe Volta-gpu beschikt over 5120-cudacores voor fp32-taken en wordt gecombineerd met 16GB hbm2-geheugen van Samsung, dat een bandbreedte heeft van 900GB/s.

Nvida heeft de architectuur van de streaming multiprocessors aangepast en naar eigen zeggen geoptimaliseerd voor deep learning. Dat heeft de gpu-maker gedaan door nieuwe Tensor Cores toe te voegen aan het ontwerp, die gespecialiseerd zijn in het trainen van neurale netwerken. In totaal heeft de GV100-gpu 640 van deze Tensor Cores: acht per sm. Nvidia claimt enorme prestatiewinsten bij toepassingen die hier gebruik van kunnen maken. Bij reguliere fp32- en fp64-berekeningen is de GV100 ongeveer 1,5 keer zo snel als de GP100.

Die snelheidswinst lijkt vooral te maken te hebben met de grootte van de GV100-gpu. De Volta-variant heeft meer cores en 2MB meer l2-cache. Ook heeft de kaart 20MB sm rf, dat met een snelheid van 80TB/s met de chip kan communiceren. Bij de GP100 is dat 14MB. Het verbruik is volgens Nvidia met een tdp van 300 watt niet veranderd.

Nvidia-ceo Jen-Hsun Huang heeft de Tesla V100 aangekondigd op de Gpu Technology Conference van het bedrijf en op het devblog van Nvidia is uitgebreide informatie verschenen over de Volta-gpu. Het is de eerste keer dat Nvidia details geeft over de Volta-gpu, die de huidige Pascal-gpu zal opvolgen. In eerste instantie wordt Volta toegepast in de Tesla V100-accelerator, die in het derde kwartaal op de markt zal komen. Diezelfde weg volgde Nvidia met de Pascal-gpu, die eerst in de Tesla P100 terecht kwam.

Nvidia gaat ook serversystemen uitbrengen die meerdere van de kaarten bevatten, net als het eerder deed met de Tesla P100 op basis van de Pascal-gpu. De DGX-1V komt in het vierde kwartaal beschikbaar voor 149.000 dollar en is uitgerust met acht Tesla V100-kaarten. Ook komt Nvidia met een kleinere versie, die als 'persoonlijke supercomputer' kan worden ingezet: de 69.000 dollar kostende DGX Station. De computer beschikt over vier Tesla V100-kaarten, is uitgerust met waterkoeling en beschikt over een 1500W-voeding.

Over GeForce-videokaarten voor gamers met een Volta-gpu heeft Nvidia nog niets bekendgemaakt. Waarschijnlijk komen er volgend jaar consumentenvideokaarten met de nieuwe gpu, maar dan met aangepaste configuraties die minder zijn gericht op taken als deep learning.

Tesla-accelerators	Tesla V100	Tesla P100
GPU	GV100 (Volta)	GP100 (Pascal)
Sm's	80	56
Tpc's	40	28
FP32 cudacores / sm	64	64
FP32 cudacores / gpu	5120	3584
FP64 cudacores / sm	32	32
FP64 cudacores / gpu	2560	1792
Tensor Cores / sm	8	-
Tensor Cores / gpu	640	-
Baseclock	onbekend	1328MHz
Gpu-boostclock	1455MHz	1480MHz
Singleprecision	15tflops	10,6tflops
Doubleprecision	7,5tflops	5,3tflops
Tensor Core-prestaties	120tflops	-
Texture Units	320	224
Geheugeninterface	4096bit hbm2	4096bit hbm2
Geheugengrootte	16GB	16GB
L2-cache	6144KB	4096KB
Register file size / sm	256KB	256KB
Register file size / gpu	20480KB	14336KB
Tdp	300 watt	300 watt
Transistors	21,1 miljard	15,3 miljard
Gpu die-formaat	815mm²	610mm²
Ontwerpproces	12nm FFN (tsmc)	16nm finfet+ (tsmc)
