Door , , 28 reacties

Adlink heeft een zogenoemde 'computer-on-module' met Intels Atom N270- processor gepresenteerd. Het kleine moederbord van 114mm bij 95mm is volledig passief gekoeld en is primair voor de embedded-markt bedoeld.

In oktober breidde Adlink zijn embedded-assortiment uit met een com-express-versie met de Atom N270 aan boord. Het com-express-formaat van het bedrijf kan overweg met drie pci-express-x1-apparaten, een functionaliteit die de nieuwe module ontbeert. De ETX-AT, zoals het nieuwe moederbord met de Atom-cpu heet, volgt de etx-standaard: vrijwel alle inputs en outputs verlopen via speciale connectors. Zo wordt een display met een maximale resolutie van 2048x1536 pixels middels een lvds-aansluiting aangestuurd. De enige reguliere aansluitingen zijn de twee sata-poorten. Daarnaast is een enkel sodimm-slot beschikbaar voor een geheugenmodule van maximaal 2GB. Een slot voor compactflash-geheugen, een geheugentype dat vaak in embedded apparatuur wordt gebruikt, ontbreekt op het ETX-AT-bord, maar desgewenst kan wel maximaal 4GB geheugen op het bord gesoldeerd worden.

Het moederbord is, net als de moederborden die in netbooks en nettops worden gebruikt, voorzien van Intels 945GSE-chipset voor de northbridge en de ICH7 als southbridge. Om de 6,5W warmte van het moederbord en de maximaal 2,5W warmte van de Atom-cpu af te voeren, worden passieve heatsinks gebruikt. Het 114mm bij 95mm grote systeem wordt door 5V gevoed en dient vooral voor de embedded-markt: Adlink garandeert dan ook de systemen gedurende zeven jaar te zullen blijven produceren, zoals gebruikelijk is voor dit segment. Volgens Adlink is het systeem niet alleen geschikt voor diverse Windows-varianten, maar wordt ook Linux ondersteund. Of de systemen al beschikbaar zijn en wat ze gaan kosten, maakte het bedrijf nog niet bekend.

Specificaties ETX-AT
ProcessorIntel Atom N270, 1,6GHz
Geheugen2GB ddr2, 533MHz
Gpu945GS, 2048x1536 pixels
Netwerk10/100Mbit
Poorten2x sata-300, 2x pata, 2x serieel
4x usb 2.0, 1x printer/floppypoort
audio-in en -uit, 1x ps/2, 1x irda
UitbreidingITE8888G-chip voor ISA en pci
Voeding5V
Afmetingen114mm bij 95mm

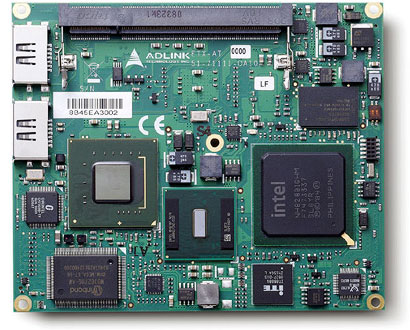

Adlink ETX-AT
Moderatie-faq Wijzig weergave

Reacties (28)

lekker afwijkend....

Geen mini-itx
Geen 12V voeding
Geen echt backpanel

beetje jammer, ik wacht nog steeds op een degelijk atom mini-itx bord met een zuinige chipset met IGP die wel HD kan draaien (maar dat schijnt tot maart ofzo te gaan duren).

@Rickii1989
dat maakt toch niet uit?
Waarom worden dit soort borden enkel voor de embedded markt gemaakt? Voor thuis servertjes en kleine superstille HTPC's zijn dit ideale bordjes.

[Reactie gewijzigd door thekip op 22 december 2008 09:34]

Waarom worden dit soort borden enkel voor de embedded markt gemaakt?
Embedded markt is nogal breed, maar voor veel embedded toepassingen (bijv. fabrieksmachines) is robuustheid (bewezen technologie) en compatibiliteit met bestaande systemen vaak belangrijk. Vandaar (vermoed ik) dat je op dit bordje veel legacy I/O aantreft als:
* serieel poorten
* LPT poort
* ISA uitbreidings connector
* PCI uitbreidings connector (de oude versie blijkbaar, dus niet PCI-e of PCI-X)

Dus het is gewoon een andere markt. Dat fabrikanten blijkbaar nog niet veel HTPC bordjes op basis van Atom op de markt hebben staat los van dit produkt.

[Reactie gewijzigd door Japs op 22 december 2008 09:50]

Er zijn toch ook gewoon mini-itx oplossingen, denk aan deze: reviews: Minix 780G-SP128MB: mini-ITX-bord met 780G-chipset getest die pas gereviewed is. Is dan wel geen atom, maar vooralsnog is er geen enkele reden om voor een atom te gaan ipv een X2 E versie die per saldo door een veel zuinigere chipset een bijna vergelijkbaar verbuik heeft en passief te koelen is maar ongeveer 5 keer zoveel presteert.
True, maar het ligt eraan wat je zoekt, zoek je beste prestatie/Watt of zoek je laagste opgenomen vermogen.

Ik zoek dat laatste en dan is dat minix bord dus geen optie.

Ik heb de extra prestaties van een Athlon ook niet nodig.

[Reactie gewijzigd door thekip op 22 december 2008 11:30]

Dan kun je altijd nog deze proc nemen:
nieuws: AMD Athlon 2000+ blijkt zuiniger en sneller dan Intel Atom-cpu
Dan heb je een mini-itx bordje, zoals in vorige bericht, en je hebt zelf een nog lager vermogen dan de atom.

Dus er zijn voldoende mogelijkheden op mini-itx gebied.

Hier: nieuws: Kontron lanceert mini-itx-moederbord met Atom-cpu eentje met de atom.

[Reactie gewijzigd door Emielvenlo op 22 december 2008 12:12]

Maar iedere tweaker die naar een distributeur van Kontron spullen belt om te vragen om zo'n bordje krijgt te horen dat het niet voor de particuliere verkoop is, maar voor, juist, embedded systemen.

Computer-enthousiastelingen die gewoon zo'n bordje willen hebben omdat het perfect is voor hun toepassing (energiezuinig servertje, zelfbouw car PC, etc) kunnen er niet aan komen. Of weet jij een adresje?

Als ik die Kontron gewoon kan bestellen ergens, zonder er direct 100 te moeten afnemen o.i.d., dan zal ik dat serieus overwegen. Ik wil een energiezuinige chipset in absolute zin, hoe minder Watts op mijn energiemeter hoe meter. Performance is minder belangrijk.

De bordjes die je in computerzaken kan kopen zuipen allemaal elektriciteit.

[Reactie gewijzigd door Sfynx op 22 december 2008 19:50]

Moet het een ATOM bordje zijn?

VIA zou deze maand toch een mini-itx 2.0 bord releasen met HD ondersteuning?
http://www.via.com.tw/en/initiatives/spearhead/mini-itx_2.0/
in mijn geval wel ja, via nano is 5 tot 25 watt en dat is gelijk weer veel (dan kun je ook dat laatst besproken minix bord pakken). Maar bedankt voor de tip :).
Uhm lezen is toch verstandig hoor:
In oktober breidde Adlink zijn embedded-assortiment uit met een com-express-versie met de Atom N270 aan boord. Het com-express-formaat van het bedrijf kan overweg met drie pci-express-x1-apparaten, een functionaliteit die de nieuwe module ontbeert.
Kortom, wat jij zoekt bestaat al en dit model is voor een andere markt bedoeld (zoals Rickii al zei).
Vergeleken met Nvidia's Ion is dit op alle fronten een beetje mager.
Vergeleken met Intel's X58/i7 platform is Nvidia's Ion op alle fronten heel erg mager... Appels en Peren...
102 * 147 versus 114 * 95 dus dit bordtje is bijna 30% kleiner qua oppervlakte...
Ik denk dat het bordje op jouw linkje groter is qua afmetingen dan hetgeen in dit artikel vermeldt wordt ;)
Uiteraard moet je wel naar de afmetingen gaan kijken als je zegt dat het kleiner kan want wat jij hebt gelinkt is namelijk 102mm bij 147mm volgens de specificaties. Dit Adlink bordje is volgens het bericht 114mm bij 95mm. Dus deze is kleiner dan het bord waar jij naar linkt...

OT: Maar waarom kan de chipset nu wel passief gekoeld worden voor de Atom's wat is er zo anders aan deze chipset vergeleken met de vorige die vooral gebruikt worden in combinatie met de Atom's?
Iemand die mij kan wijzen op een Atom bordje geschikt voor thuis-servertje? zou graag een energie zuinig toestelletje maken, maar vind bijna nergens een geschikt bordje + voeding.
Moet het per se x86 zijn dan, als je er toch alleen een servertje van wilt maken? Ik zou je anders zo een paar leuke ARM bordjes kunnen aanbevelen met alles erop en eraan, passief gekoeld en slechts 6.5x6.5 cm klein of kleiner. Meer dan voldoende power en uitbreidingsmogelijkheden om een webserver met alles erop en eraan te bouwen.
Ik zou toch op zoek gaan naar iets met een 1Gbit netwerk poort. Dit bordje heeft 100Mbit, en een extra netwerk kaart er in steken wordt al moeilijk.
Hoi Hipska,

Wat zou je van dit dordje vinden. Ik zit er zelf overte denken om daar een hachintosh van te gaan maken. Voedingen en ander ITX spul vind je hier, ze zijn daar wel wat duurder dan gemiddeld.
eh deze?
http://www.4launch.nl/shop/#p-4-productid-057103

En dan een PicoPsu erbij en klaar ben je... Kun je zelfs in een schoendoos inbouwen. Stuk goedkoper dan al die te dure Mini-itx cases...
Ligt het nou aan mij of wordt er nergens genoemd of er een VGA, DVI of HDMI aansluiting aanwezig is?
Het lijkt erop dat die niet op het bord aanwezig is.


Dus, lvds.. Dat zijn zeg maar lcd-schermen zonder DVI of VGA elektronica.
Het is dus geen doorsnee bordje en waarschijnlijk ook niet praktisch om als htpc/server of carpc te gebruiken.
Meestal wil je een gangbaar scherm aansluiten neem ik aan.

[Reactie gewijzigd door bverstee op 22 december 2008 11:36]

2x sata-300, 2x pata, 2x serieel
4x usb 2.0, 1x printer/floppypoort
audio-in en -uit, 1x ps/2, 1x irda
Sorry hoor, maar waar zit dat dan allemaal :?
Ik zie alleen twee USB-poortjes (die eigenlijk meer op eSATA lijken)
ETX is een officiele standaard door JunpTEC (nu Kontron) ontworpen, maar inderdaad voornamelijk voor de embedded markt.
kijk anders eens op : http://www.etx-ig.com/

De signalen worden via 4 hirose connectoren van 100 pinnen op de onderzijde doorgegeven.

De sata connectoren zijn inderdaad die 2 "USB" poortjes.
Ze zouden dit soort bordjes eens wat vaker met dual Gblan moeten uitvoeren.
ideaal voor proxy routers enzo....
