Door , , 61 reacties
Bron: Digit-Life

Op Digit-Life kunnen we lezen dat ook DFI met een serie nForce4-moederborden komt. Gisteren heeft de moederbordfabrikant de eerste twee aangekondigd. Het eerste model is waarschijnlijk ook meteen meest uitgebreide bord uit de serie. De LanParty NF4 SLI-DR beschikt namelijk naast de standaard nForce4 SLi-mogelijkheden als SLi, SATA II, Gbit-netwerkondersteuning en onboard-geluid ook nog over een extra SATA-controller van Silicon Image waarmee onder andere RAID 5-opstellingen gebouwd kunnen worden. Ook wordt het bord geleverd met een FrontX-frontje, voor de nodige aansluitingen aan de voorkant van de kast, en een aansluiting voor controle ledjes, voor de enthousiaste overklokker.

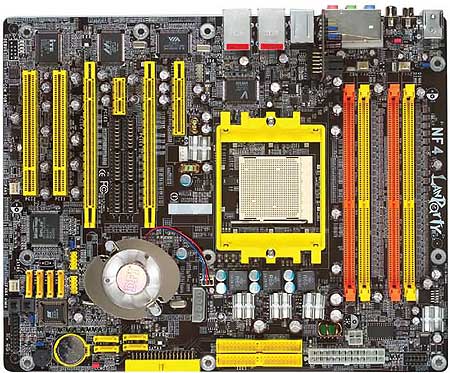

DFI LANParty NF4 SLI-DR
De DFI LanParty NF4 SLI-DR

Het tweede bord is de LanPartyUT NF4 Ultra-D. Deze ondersteunt officieel geen SLi-opstellingen, maar heeft toch twee PCIe-sloten van het 16x-formaat. In beide sloten kan een videokaart geplaatst worden, zodat er vier monitoraansluitingen beschikbaar komen voor multi-monitoropstellingen. Omdat het tweede slot toch niet gebruikt wordt voor zware 3d-toepassingen, heeft deze de beschikking over slechts twee PCIe-banen. De indeling van deze twee borden is vrijwel gelijk en aangezien er al eerder mensen hebben aangetoond dat de nForce 4 Ultra eigenlijk ook een SLi-uitvoering is, wordt het waarschijnlijk ook wel mogelijk om de LanPartyUT NF4 Ultra-D als SLi-bord te gebruiken.

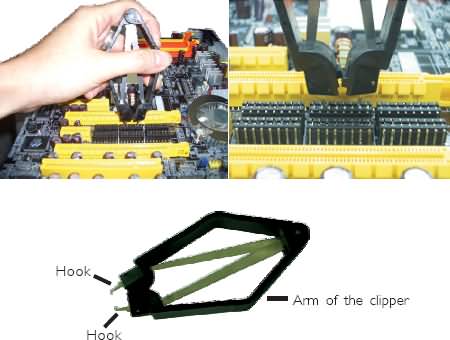

DFI LANParty NF4 SLI-DR - SLi wisselen
Het systeem om te wisselen tussen SLi en non-SLi werkt met jumpers en is dus net iets anders dan bij de overige fabrikanten (de speciale tang wordt erbij geleverd   )

DFI staat bekend om de goede overklokbaarheid van zijn moederborden. Ook deze twee modellen zullen hier waarschijnlijk geen uitzondering op vormen. De spanning over de verschillende onderdelen kan namelijk flink opgevoerd worden. De spanning over het geheugen kan van 2,5V tot 4,0V, die over de processor tot 2,1, die over de chipset van 1,5V tot 1,8V en die over de HyperTransport-bus kan van 1,2V tot 1,5V. Ook de multiplier kan flink opgevoerd worden. Als er een Athlon 64 FX gebruikt wordt, is de maximale waarde 20x. Om alle, al dan niet overgeklokte, onderdelen van energie te voorzien, beschikt het bord over vier stroomaansluitingen. Om al deze energie vervolgens weer af te voeren, zijn er op alle MOSFET's aluminium koelelementen geplaatst. Er is nog niets bekend over de prijzen van deze borden, maar het schijnt dat ze vrij snel in de winkels komen te liggen, dus dan weten we meer.

Moderatie-faq Wijzig weergave

Reacties (61)

pff, ik weet niet wie of wat alles van tweakers.net tegenwoordig bekijkt, het is net zo triest als bij computerbase.de, daar snappen ze het ook niet.
Terwijl het klip en klaar wordt aangeleverd bij DFI en GOT. PW bij tweakers.net is ook geen feest, ben al 3 dagen bezig om alles uit te leggen (PW), er zijn 3 nforce4 plankjes van DFI, dus niet de 2 die hier worden weergegeven. En ja er komt ook een AGP-939-plank alleen dit is een nforce3 plank.
SLI-DR
http://www.dfi.com.tw/Pro...EGORY_TYPE=LP&SITE=US

SLI-D
http://www.dfi.com.tw/Pro...EGORY_TYPE=LP&SITE=US


Ultra D
http://www.dfi.com.tw/Pro...EGORY_TYPE=LP&SITE=US

Stukje uit de pressrelease

To provide rock solid stability, both nForce4 chipset based motherboards feature Japanese aluminum electrolytic capacitors, magnetic levitation north bridge cooling fan with fan speed control, and all aluminum heat sink on mosfets. The conductive polymer (electrolytic) aluminum solid capacitors provide high resistance to over-voltage and reverse voltage as compared with other capacitors, making them the ideal choice for overclocking and mission critical motherboards. To further provide maximum cooling on-board, both motherboards feature DFI’s first magnetic levitation chipset cooling fan that moves almost twice the air compared to standard chipset fans while producing extremely little noise. Thanks to magnetic levitation technology, the spinning fan blades “floatEin a magnetic field and thereby dramatically reduces friction, wear and tear, and heat generation. All of these hardware implementations directly contribute to cooler, quieter and longer lasting motherboards

Flames zijn welkom maar helaas ik heb het bij het rechte eind.
Draadje over deze moboos bij GOT -> http://gathering.tweakers.net/forum/list_messages/979718/
Misschien is het handig om eerst om op je eigen fora te kijken :? zonder alles over te nemen van een andere site.
-1 informatief, tuurlijk, laat dan zien waarom?
Dank je wel dat je even melde dat er een nForce 3 bord komt van DFI,
net 3 uur voordat dit topicje gepost werd mailde ik naar DFI voor die vraag.
en daarbij wat er allemaal bij dit moederboard zou komen.
ik zal dit bericht editen nadat ik de info heb ontvangen.
dan word het wat sneller bekent!
dat is niet een kwestie van mailen naar DFI maar volgen van dedicated fora en het gewoonweg citeren.
Sterker nog, er komen zelfs vijf nForce 4 plankjes van DFI (zie bron), maar op dit moment zijn deze twee als kenmerkende borden geïntroduceerd.
@ Carman
correctie je moet beter lezen!
er zijn 2 borden nieuw gelanceerd
1 was er al in een andere reeks!
spice weet heust wel wat hij quote
Stukje uit je eigen quote van de site van DFI
To provide rock solid stability, both nForce4 chipset based motherboards
Both betekend in mijn boekje ( en alle erkende engelse woordenboeken ook ) beide ............ twee dus.

Maar ik snap verder niet helemaal waar je zo opgewonden van raakt. Dit is gewoon informatie, bij de een verschijnt het wat completer en/of eerder dan bij de ander, big deal.
Prijzen dan maar:

DFI Lanparty UTnF4 Ultra-D 146,02 EUR
DFI Lanparty UTnF4 SLI-D 185,33 EUR
DFI Lanparty UTnF4 SLI-DR 200,00 EUR
http://www.hpm-computer.de/assets/s2dmain.html?http://www.hpm-computer .de/
deze shop mag niet in de PW vanwege het ontbreken van een kvk.[het gaat imho om een richtlijn]
het is dat ik niet kan moderaten omdat ik al gepost heb.
maar van mij heb je een *behulpzaam*
voor het corrigeren van al deze in-complete berichten :)
Wow RAID5 op je moederbord ingebouwd, SLI mogelijkheid, gekoelde mosfets (ook leuk).
Wat mij opviel was Eigenlijk dat de processor links van het geheugen is geplaats op het bord. Ik zie vaker dat het er onder is of er links van. (wanneer het bord op de gelijke manier is neergelegd natuurlijk).

Waar zit die active koeler op? De southbridge/PCI-Express controller/HyperTransport hub? Any ideas?
En is die PCI-Express connector rechts naast de 16x een 8x of een 4x voor je 10Gbit netwerkkaart (met DWDM/Sonet ofzo) of je extra scsi kaartje?
Die actieve koeling zit op alle drie de dingen die jij opnoemt de north/southbridge bij de amd 64 kan die gecombineerd worden omdat de geheugencontroller op de die van de processor zit.

Over dat extra slot ik dat is een x4 slot.(in sli) (zie origineel bericht en scroll iets naar beneden en kijk aan de linker kant dat er boven is het nummer van het slot)
En in single vga mode is het een x1 slot.
Maar hij zal wel voor een extra scsi of een high end netwerk kaartje zijn. Met het geluid zit het volgens mij ook wel goed
bij de amd 64 kan die gecombineerd worden omdat de geheugencontroller op de die van de processor zit.
Bij de K7 is een single-chip 'chipset' ook mogelijk hoor.
Het is wel leuk, RAID5 op je moederbord, maar dit is stiekem toch een halfgare software raid. Dit staat in de documentatie van die silicon image controller, die RAID5 aan kan.
En wat ook meetelt is dat die silicon image controller in tegenstelling tot de controller in de nForce4 chipset geen SATA-II ondersteunt (dus geen 300 MB/s, geen NCQ etc).
Ik ben druk aan het zoeken naar specificaties die je bewering ondersteunen, maar kan tot nu toe niets vinden.

Tom's Hardware is zeer goed te spreken over de 3114:
http://www4.tomshardware.com/storage/20040426/backplane_storage-08.htm l

Silicon Image 3114 pagina:
http://www.siimage.com/products/product.aspx?id=28

In de PDF die erbij staat op hun site:
http://www.siimage.com/docs/SiI3114_PB_090103.pdf
staat dat raid confiruaties te beheren zijn via hun software. Dat is nogal iets anders dan "een brakke software raid".

Ik schrok me al helemaal wezeloos, aangezien ik een systeem aan het samenstellen op basis van een mainboard met deze raidcontroller, waar er dan ook gebruik van gemaakt wordt. :)
(Raid 5 wordt niet ondersteund door de geïntegreerde nVidia controller)

[edit]
Ik lees nu onderaan bij Tom's Hardware:
[quote]

Unlike the 3114, the Sil3124 also features a PCI-X interface as well as the ability to run RAID 5. As is usually the case in the lower price range this function is based on software, which, however, is not important for servers that do not run lots of realtime transactions.
[/quote]
Dat wordt dus terug naar de tekentafel voor mij, maar bedankt voor de trigger zodat ik straks niet met een software-raid zit!
Ik wilde al zeggen als de 3114 chippies hardwarematige raid ondersteunen, waarom hebben high end kaarten dan een extra (xor) processor nodig? (net zelf trotse bezitten van intel scrs16. Hierop zitten 3 x die 3114 chip, maar ook een Xor processor, hetgeen mij overtuigde dat die sillicon image chip alleen de SATA aansturing voor zijn rekening nam.)
Je had het zelf al dus gevonden, Raid 0 en 1 doet-ie in hardware, maar Raid 5 in software.

Dit DFI moederbord heeft wel een PCIe x4 slot, waar wel een echte Raid5 SATA controller in zou passen.
Eigenlijk dat de processor links van het geheugen is geplaats op het bord. Ik zie vaker dat het er onder is of er links van.
Wat is het verschil tussen links en links?

Bovendien is dit helemaal geen bijzondere layout als je het over cpu-geheugen hebt hoor.
Die koeler zit op de northbridge denk ik (en er is geen southbridge op een nForce4 moederbord zover ik weet).
Edit: dubbelpost ;(
Hmm hij probeert juist tezeggen dat het een tik fout is daarom ook het vet gedrukte ;) op got loopt btw een draadje waar je tik fouten kwijt kan. In frontpage oid moet je even zoeken.
Ow sorry, zal voortaan de fp niet meer vervuilen.
De spanning over het geheugen kan van 2,5V tot 4,0V, die over de processor tot 2,1, die over de chipset van 1,5V tot 1,8V en die over de HyperTransport-bus kan van 1,2V tot 1,5V.
Nou dan kan je die Vmods mooi laten zitten!
enige wat nog zou kunnen is Cap mod
(meer info over cap-mods kun je vinden op
het grote MSI K8N Neo2 Platinum topic op got)

Maar 2,1V voor een processor? dan word die wel heel heet gebakken,
valt alleen aan te raden voor phase change ofzo?
en 4V op je mooie BH-5 chipjes 24/7 is dat wel ok?
mag je wel mooie heatspreaders hebben.
(un1ty denkt aan zijn mooie Corsair XMS TwinX 512 PC3200 LLPT geheugen)

ik wil de eerste benchmarks van dit monster in overclock (van een 4000+ NewCastle ofzo) wel eens zien.

los van dit alles.
DFI komt wel laat met Socket 939 motherboarden.
ik las exact 1 dag geleden op GoT al een draadje over deze motherboarden.
Jammer dat ze de nForce 3 chipset oversloegen.
Sommige mensen kunnen nog geen PCI-E veroorloven en dan zou nForce 3 wel goed van pas komen.
en daarbij zou dat board ook weer goede concurentie bieden voor het MSI K8N Neo2 plat. bord.
"Sommige mensen kunnen nog geen PCI-E veroorloven"
* 786562 un1ty
Maar 2,1V voor een processor? dan word die wel heel heet gebakken,
valt alleen aan te raden voor phase change ofzo?
Zelfs voor phase-change is dit aan de hoge kant. Het is mooi om de optie te hebben om te kijken of het aan je voltage ligt. Maar de meeste A64 cpu's hebben de "sweetspot" tussen de 1.8v en 1.9v. Dat is wel met phase-change. Voor air/watercooling ligt dat lager, 1.65-1.75v ongeveer.
en 4V op je mooie BH-5 chipjes 24/7 is dat wel ok?
mag je wel mooie heatspreaders hebben.
(un1ty denkt aan zijn mooie Corsair XMS TwinX 512 PC3200 LLPT geheugen)
Max volgens specs is 3.3v voor BH-5. 4.0v is nog te doen voor benches. Tot 3.5 ~ 3.6v kan het 24/7 geen kwaad mits je airflow over je mem hebt.
Nu begin ik het toch wel een beetje beu te worden.

Wat een gezeur allemaal over dat SLI, ik bedoel...hoeveel mensen kopen nou daadwerkelijk 2 van die ter..gdure kaarten????? Wie??? Dan ben je toch wel echt GOED GEK!!

En over 1 of 2 jaar goedkoper een 2e kopen? Doe normaal man, dan koop ik toch gewoon de nieuwste.

Sparks
Wat denk je van gamers? 2x 6800ultra is niet voor iedereen weggelegd. Echter is 2x 6600GT even duur als een normaal PCI-E bord met 6800ultra, en zelfs nog sneller.

2x 6800GT is voor veel mensen nog op te brengen. Er is zeker markt voor.
Ik hoop dat je 2x 6600 GT bedoeld. De meeste mensen hebben geen ¤800.- over voor een paar videokaartjes...
Nou ik weet het niet. Als hij net zo brak is als de nforce 3 dan raad ik hem niemand aan. En vooral die achterlijke support van ze. Mijn probleem zeiden ze dat ze niet niet konden oplossen. Lekker is het als je een moderbord heb die goed (kan) overclocken alleen niet stabiel is gewoon normaal.
Omdat jouw moederbord toevallig niet stabiel liep is de Nforce 3 chipset maar brak? Beetje kort door de bocht lijkt me. Er loopt bijvoorbeeld een topic over de MSI K8n Neo2 Platiunum op gathering of tweakers en het meerendeel is er toch erg tevreden over (inclusief mijzelf). Ik neem aan dat je je moederbord heb omgeruild voor een stabiel exemplaar.
Als hij net zo brak is als de nforce 3 dan raad ik hem niemand aan.
Als niemand iets zou kopen waar minstens iemand een probleem mee zou hebben, zou er vrijwel niks verkocht worden.
nou ik heb een nieuwe PC voor mijn pa gebouwd met een Nforce3 bord en dat loopt perfect, ok hij clockt niet over maar retestabiel en lekker snel :*)
Zal wel aan jezelf liggen aangezien en honderden zijn waarbij het wel goed gaat.


Verder verbaast het me weer dat T.net dit van digitlife moet halen terwijl het gewoon al tijden op GoT staat :?
Mja ik snap het ook niet wat er in het artikel wordt gezegd, DFI stelde ze gisteren voor |:(.

Ze zijn al sinds het begin van het jaar uit ongeveer, helaa kan ik niet linken van de DFI site omdat die vol zit met jsp errors :z
Ik vind het jammer dat ze geen dual-bios erop hebben gedaan.

Voor mensen zoals wij is dat erg handig voor het geval je bios flash mislukt.

Ik heb maar weinig bekende borden gezien die dit hebben.
het is niet echt overbodig te noemen, die 2e bios.
maar als het fout gaat, dan reset je het toch gewoon even.
appeltje-eitje :Y)
Een verkeerd geflashte BIOS kun je niet resetten als het hele moederbord erdoor niet boot. Dat is juist waarvoor Dual BIOS is bedacht. Gaat het flashen fout, dan kun je nog altijd booten.
offtopic:
Zover ik me kan herinneren heeft Gigabyte een patent op de dual BIOS technologie... dus je zal op geen enkel ander moederplankje 2x een BIOS chip aantreffen... behalve die van Gigabyte dan ;)


[ontopic]Overigens ben ik best blij dat DFI eindelijk met een serie s939 plankjes op de markt komt; aangezien ik die plankjes in alle opzichten behoorlijk hip vindt... en om nou te zeggen dat MSI me heeft overdonderd met de kwaliteit van de K8N Neo2... nou... niet echt eigenlijk ;)
Dit plankje komt dus zeker op mijn lijstje voor upgrademogelijkheden voor komend jaar te staan :)[/ontopic]
Misschien onbelangrijk, maar wat ik me nu afvraag: hebben ze ook weer dat UV-kenmerk net als in de vorige LanParty uitvoeringen? Het is wel te zien dat sloten geel zijn, maar zijn ze ook nu weer UV-reactive?
UT = uv reactive.
Als ik het goed lees op DFI is DFI Lanparty nF4 SLI-D 185,33 EUR niet UV-reactive. (dat is volgens de data van DFI)
Dit staat bij de specs van de DR:

LANPARTY nF4 SLI-DR exclusive features
# SLi graphics card bridge
# Karajan Audio(Theater like7.1 /8ch supported)
# Dual Gigabit LAN
# nF4 chipset supported Serial ATA(3Gb/s)
# 100% Japanese Capacitors
# UV sensitive slots
# UV kits(Round Cables & Cable sleeving bundled)
# New FrontX panel
# PC Transpo
# EZ-on / EZ-touch onboard switch button
# RAID(with nVIDIA nVRAID)
# nVIDIA nTune(embedded overclocking solution)
# nVIDIA ActiveArmor
(Embedded hardware firewall & network solution)
# CMOS reloaded®
# All New Genie BIOS

Dus zoals je ziet ook uv-reactive :)

En bij de specs van de D waar jij op doelt:


# LANPARTY UT SLi-D exclusive features SLi graphics card bridge
# Karajan Audio(Theater like7.1 /8ch supported)
# Dual Gigabit LAN
# nF4 chipset supported Serial ATA(3Gb/s)
# 100% Japanese Capacitors
# UV sensitive slots
# New FrontX panel
# PC Transpo
# EZ-on / EZ-touch onboard switch button
# nVIDIA nVRAID
# nVIDIA nTune(embedded overclocking solution)
# nVIDIA ActiveArmor
(Embedded hardware firewall & network solution)
# CMOS reloaded®
# All New Genie BIOS

Dus ze zijn gewoon allemaal uv-reactive :)
http://www.dfi.com.tw/Product/product_search_result_us.jsp?CATEGORY_TY PE0B=%25&CATEGORY_NAME0B=Socket+939&SITE=US

Conclusie hieruit is dus:
UT bepaalt niet of iets uv-reactive is of niet.
Het meest rechtse PCI-e slot heb ik nog niet op andere nForce 4 borden gezien. Is dit een x2 of x4 slot.

Tussen de twee Pci-e x16 slots is wel minder ruimte gelaten dan bij bvb de Asus A8N-SLI. Lijkt me wel een probleem ivm met koeling als je twee videokaarten naast elkaar plaatst...

Zo'n kaartje om SLI te activeren lijkt me ook handiger dan deze reeks jumpers. Niet echt een inventieve oplossing.
Het gaat hier om een 4x PCIe-slot.
Trouwens waar zien jullie die 4 stroom aansluitingen dan ?
Ik tel er maar 3 hoor, namelijk: 24-pins ATX, P4 en Molex.
er zit ook een aansluiting (nummer 4) met een floppydisk power aansluiting, namelijk boven pci-express numero 1 (de x16), en de pci express x4
Volgens mij zit er bij het bovenste pci-e slot nog een voedings stekkertje in de vorm van een diskette station voedings stekker. (hoe noem je die mooi btw?)
Nope, boven de chipset cooler zit een Molex stekker.

Die jij bedoelt is voor je CPU fan.

Intel gebruikt sinds de skt 775 ook 4 pins connectors
Dat is er dan zeker meteen eentje met rpm meting en regeling ?
Nu die mosfet`s zo mooi vrij liggen. Zie ik een mogelijk een WC blokje te ontwerpen en die daarop te mounten. Iig die drie zeg maar onder de socket. En de 24pins ATX aansluiting, kan zijn dat ik er overheen heb gelezen. Maar zit er bij het bord wel een verloop stekker mee gelevert?
misschien een goed idee om daarover een extra topicje te openen op GoT!
dat zou zeer gewaardeerd worden.
dan kunnen anderen je helpen met ideeën geven.
ik ga hier niet te ver op in want ik raak off-topic ;)
