Door , , 35 reacties
Bron: Anandtech, submitter: jupi

Op AnandTech heeft men even rustig de tijd genomen en de vernieuwingen in moederbordland die op Computex aan het licht kwamen op een rijtje gezet. Er zijn immers heel wat veranderingen op til in deze markt: het AMD Athlon 64 Socket 939 werd onlangs gelanceerd en het Intel Socket 775 wordt op 21 juni verwacht. Bovendien is er de nieuwe PCI Express-standaard en DDR2-geheugen en daar bovenop krijgen we de nieuwe BTX-vormgeving als potentiŽle opvolger van ATX.

Iwill DK8E (klein)Het eerste bord waar van dichtbij een blik op geworpen mocht worden, is een dual Opteron-plankje. Samen met nog twee andere borden die getoond worden beschikt de DK8E van Iwill over de nVidia-chipset met codenaam CK8 voor Athlon 64-processors, met PCI Express-ondersteuning. Op het kaartje bij dit moederbord lezen we dan weer dat dit bord voorzien is van de AMD8131-controller voor het aansturen van de PCI Express 16x-uitbreidingssloten. Ook fabrikant Gigabyte had een CK8-bord mee om te pronken. De K8NENXP is voorzien van een Socket 939 en beschikt net als Abits AN8 over PCI Express-sloten.

Bij een volgende halte wordt het onmogelijke klaargespeeld. ECS presenteerde op Computex namelijk zijn moederbord dat gebaseerd is op de Intel 915-chipset maar zowel PCI Express- als AGP-kaarten ondersteunt. Naar eigen zeggen zou dit bovendien gebeuren zonder gebruik te maken van een bridge-chip die de PCI Express-signalen naar AGP 8x vertaalt. In een ander artikel probeert AnandTech enigszins te verduidelijken hoe deze ondersteuning voor beide standaarden dan wel bewerkstelligd werd.

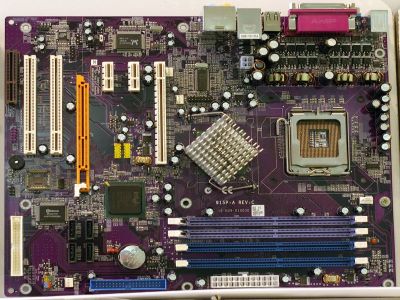

ECS moederbord met AGP & PCI Express (klein)
ECS moederbord met ondersteuning voor AGP en PCI Express | Klik voor grote afbeelding

Ondertussen kuieren we rustig verder naar de volgende stand. Bij ULI zien we een moederbord voor Athlon 64-processors, met een Socket 939 uitgerust dus. Het bijzondere is echter dat dit bord gebaseerd is op de ATI RS480 Northbridge en een ALi Southbridge met PCI Express-ondersteuning. Daarnaast had deze fabrikant nog een bordje in petto met de Intel Socket 775 en demonstreerde het bedrijf ook zijn on-chip Azalia audio. Wat verder komen we bij een plankje dat voor de meeste tweakers enkel om van te dromen geschikt is. De Tyan Thunder K8QS PRO ondersteunt namelijk maar liefst vier AMD Opterons en beschikt over twee onafhankelijke PCI Express-bussen, Dual Channel SCSI, SATA-aansluitingen en twee gigabit ethernetaansluitingen. Maar nog steeds zijn we niet bij het einde van onze tocht door moederbordland gekomen.

Soltek (thumbnail)Asus toont ons namelijk een bord met zowel DDR als DDR2-geheugenslots op de Intel 915-chipset. De Asus P5GDC-V Deluxe beschikt namelijk over drie slots voor beide geheugenstandaarden. Soltek is ondertussen een alombekende en gerespecteerde bouwer van moederbordjes. Als het aan hen ligt zal dat ook nog niet meteen veranderen en daarom toonde het bedrijf op Computex zijn moederbord met de VIA Prescott PCI Express chipset. De PT890Pro-chipset, zoals deze officieel heet, ondersteunt AGP 8x en PCI Express voor Prescott-processors. Ook SiS heeft echter niet stilgezeten en ontwikkelde nieuwe chipsets voor de Athlon 64 en de Prescott.

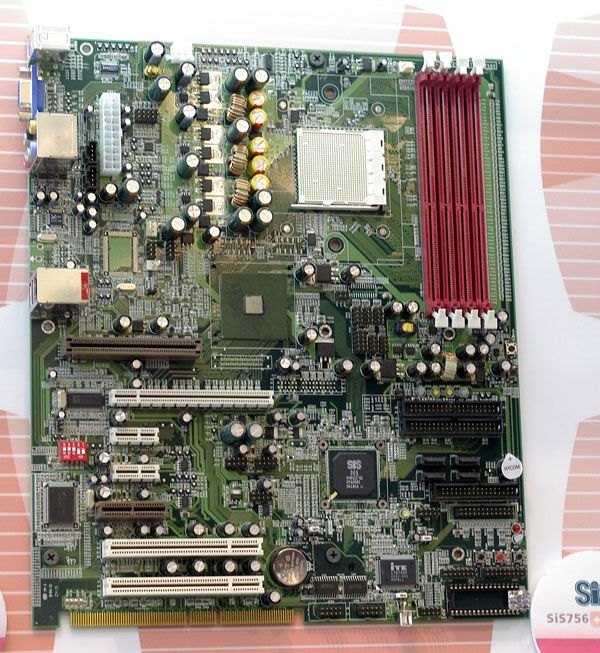

Zo zijn er de 755FX/964 voor Socket 939-moederborden, de 655FX/965 voor Socket 775-borden en de 656/965-chipset voor Socket 775 met PCI Express-uitbreidingsmogelijkheden. Met de DFI Lanparty 925X-T2 en de Asus P5AD2 Premium komen we aan het einde van dit verhaal. Deze twee borden beschikken allebei over de 925X-chipset met DDR2-ondersteuning. Het nieuwste model van DFI voegt aan zijn succesvolle Lanparty-reeks nu ook FireWire en dual gigabit ethernet toe, samen met het achtkanaalsgeluid uit de Karajan-chip. De Asus-plank biedt zowel FireWire 1394B en 1394A-ondersteuning. Daarnaast krijgt men achtkanaals geluid, dual gigabit ethernet, ingebouwde 802.11g WiFi-verbinding en triple RAID die zelfs RAID 5 ondersteunt.

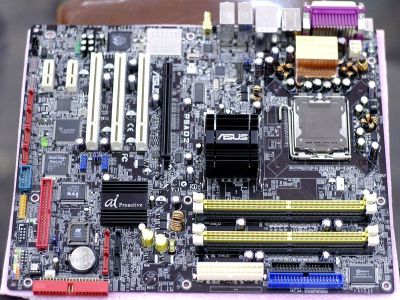

Asus p5AD2 Premium (klein)
Het Asus P5AD2 Premium-moederbord | Klik voor grotere afbeelding

Lees meer over

Gerelateerde content

Alle gerelateerde content (26)
Moderatie-faq Wijzig weergave

Reacties (35)

ik zie dat een aantal van deze bordjes zoals de asus en deze een heatpipe mosfet/pwm cooler hebben, kennelijk worden die dingen dus bloedheet...

Die-Hards deden meestal zelf al de mosfets van koelblokjes voorzien, maar het is goed om te zien dat je dit nu niet langer zelf hoeft op te lossen.

edit:
het schijnt trouwens dat die zogenaamde agp sloten op pci speed draaien... dus gewoon op 133Mb/sec data transfren, in plaats van op 8x agp snelheid ; 2.1Gb/sec...

dat bordje van anand (onder de link) heeft ook een interesante geheugenbank configuratie, 2xDDR2 en 4xDDR1 stlotjes...
Nu zijn het nog heatpipes / fanless koeling systemen maar als we zo daar gaan als nu dan heeft over 2 jaar iedereen een 80 x 80 fan op zijn mosfets om deze koel te houden. Als je het mij vraagt de zoveelste aanduiding dat de prescott gewoon te warm wordt en te veel stroom verbruikt :'(
De heatpipe is wel erg dun zeg, denk niet dat het erg nuttig zal zijn.

Wel handig is dat de southbridge is uirgerust met gaten aan de zijkant :Y) dus nu hoeven we er geen heatsink meer op te lijmen :P voor water koeling zal het helemaal makkelijk worden.
Leuke foto, maar als dat moet doorgaan voor het Gigabyte board is het mis denk ik. Dit is een ECS.

Vergelijk zelf maar eens (de 2e foto op deze link):

http://www.tomshardware.com/business/20040603/computex_day2-09.html

De kleur alleen al van het moederbord is eerder Gigabyte-atypisch, maar heel kenmerkend voor ECS producten, ook is er geen typische Gigabyte typenummer op het bord te bekennen, wel een heel typisch ECS part nummer. Zelfs de revisie (-"C") zou identiek zijn aan Gigabyte ?! Twijfelachtig. Tom maakt verder inderdaad melding van het "onmogelijk moederbord" van ECS, en verheugde zich al om het te kunnen testen.

En op de link van Tom zie je dit moederbord op de info-promo van ECS.

Gigabyte zie ik ook wel met zoiets afkomen, maar deze foto zou hem toch niet mogen zijn, of hij wordt onder licentie bij ECS gemaakt, hetgeen ik sterk betwijfel.

Groetjes
"Ondertussen kuieren we rustig verder naar de volgende stand. Bij ULI zien we een moederbord voor Athlon 64-processors ..."

.... maar de link geeft wel een P4 mainboard te zien. De socket is absoluut geen AMD maar een 478'er, en voor de twijfelaars staat er op het bordje links onder op de foto duidelijk "P4 mainboard".
Dat mobo van Gigabyte is dť oplossing. Goed voor de overgang tussen onze AGP-kaartjes naar de PCI Express.

En helemaal grappig: ze hebben de AGP een stukje verhuist. Dan kan ik helemaal geen andere kaartjes meer bijprikken. BTW, de afstand tussen de agp en de 'rest' wordt misschien wat groot voor de die-hards onder ons.

Ach, je moet wat te zeuren hebben.
Geloof dat die agp stiekem een pci slot is. Dus hij heeft slechts 133Mb beschikbaar ipv de 2.1gb van agp8x bus. Verklaart ook gelijk waarom ie zo ver weg zit van de northbridge...
het is zeker wel een AGP slot dat kan je zien aan de afstand tot de rand van de mobo.

maar die asus plank is wel weer ehelmaal top zeg.
ondersteunng voro RAID 5 (als dit maar hardware matig gebeurd) maar wel een 24PINS voedings connector hier moet dus een flinke voeding op om dit alles te voor zien van sap?
Wat is lezen toch moeilijk :Z
Er staat bij Anandtech dat het gewoon een PCI slot is, met een AGP Interface, dat betekend dat je een AGP kaart erin kan doen, maar die gewoon op 133 MB/ps loopt. (ipv. de 2,1 GB/ps van AGP8x)
Dus dit is als 'tijdelijke' oplossing bedoeld, zodat je je kaart niet meteen hoeft te upgraden naar PCI Express x16
Dat de agp lager zit maakt dus helemaal niks uit he. misschien wel beter, op deze manier kun je er gemakkelijker een fan voorzetten (vanaf de voorkant van de kast dan) en een betere airflow creeren. Als je waterkoeling heb gooi je er toch een paar langere slangen op. Voor mensen met een phase-change word het wat lastiger :Y)
wat doen die seriele poorten daar nu nog op? dit zijn toch de "toekomst" bordjes. Lijkt mij toch wat overbodig geworden.

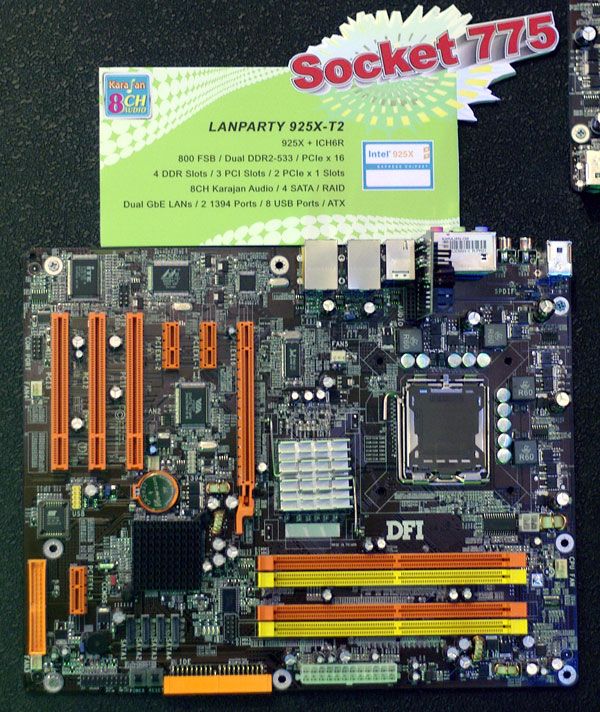

Vraagje, op het mobo van die DFI zit onderaan links een PCI-Express slot, maar wat kunt u daar dan precies insteken? lijkt mij niet echt interessant.

en onboard audio die Karajan Audio op die DFI met wat valt dit te vergelijken?

Voor de rest zien ze er wel goed uit, wel veel kleurkes (asus).
Helemaal mee eens.
Die seriele onzin kan weg.
Ook PS/2 en de printerpoort kunnen wat mij betreft weg.

Liefst zie ik een moederbord zonder seriele poorten, zonder ps/2 en printerpoorten, zonder agp, zonder pci, zonder IDE en zonder de FDD connector.
Al deze legacyonzin kan weg, ze houden hedendaagse moederborden traag en nemen plaats in waar andere features zouden kunnen zitten.

Muis en Toetsenbord kunnen via USB. Videokaart kan in PCI-Express x16, IDE kan vervangen worden door SATA, DVD-ROM speler kan ook via SATA (al dan niet momentteel met een converter), FDD kan ook via USB.

Wat je overhoudt is een bord met PCI-Express en SATA een hoop USB poorten en ontzettend veel ruimte over voor nieuwe zaken... of het moederbord kan kleiner... of er zijn minder lagen nodig waardoor ze nog goedkoper worden etc etc.

Al die Legacy zooi weg geeft alleen maar voordelen.
Kleine aanvulling: In plaats van een FDD een USB2-stick.
juist die legacy zut houdt je pc goedkoop. let wel, voor de standaardgebruiker.
deze wilt geen betere videokaart. of een betere geluidskaart. of een betere netwerkkaart.
de standaardgebruiker wil zijn 20GB schijfje over kunnen zetten want die hoeft niet zoveel meer, en die extra kaarten kosten allemaal weer meer geld.

alles on-board is gewoon cheaper en dus voor de standaardgebruiker, waar toch de grote markt ligt en dus het meeste geld, meer wenselijk. standaardgebruikers willen standaardcomputers.
dus geen geluid, netwerk, raid, video-capture, ... randapparaten en uitbreidingskaarten? waarvoor heb je dat nog nodig :Z

sommige mensen blinken echt uit in onzinnige replies.
Vraag me af hoe je op die conclusie komt :?

Ik heb het over oude legacy spullen.

Geluid is vaak onboard... en kan ook overstappen naar PCI-express 1x

Netwerk... zie geluid.

Raid? Onboard... of via een PCI-express kaart.

Video-capture... oh jee... PCI-expess 16x kaarten.

Randapparaten... USB

Uitbreidingskaarten... ISA (Hahaha nee grapje) PCI-express uiteraard.

Waar heb je die oude troep dan nog voor nodig?
Je kunt inderdaad een hoop van de huidige PCI kaarten niet meer gebruiken, maar voor mij persoonlijk is dat geen probleem, zodra er een goed PCI-express geluidskaart op de markt komt koop ik die direct.

OEM's kunnen hun machines later zo bouwen dat er helemaal geen gebruik meer gemaakt wordt van Legacy spul.

Als je vast blijft houden aan Legacy heb je later ontzettend veel oud spul op je moederbord dat de boel gruwelijk hard vertraagt en goede ontwikkelingen flink tegenwerkt. Je kunt niet altijd aan het verleden vasthouden.
Serieel is zekers niet overbodig.....
Veel routertjes, firewalls e.d. moet je nog steeds met seriŽle kabel managen.
En mocht je nog een serieŽle cardreader/cardwriter o.i.d. hebben moet je maar nieuwe USB cardreader/writer kopen :?

Zal echt niet zo heel snel gebeuren dat al die legacy stuff er uit gaat.

Eerst moet er meer "nieuwe" stuff in omloop zijn alvorens legacy stuff te verwijderen ;)
Heeft dat Gigabyte mobo ook al een kapotte Socket T?
En is dat bruine slot onderaan een AMR slot?, Daar heb ik nog nooit een kaart voor gezien, ook niet gehoord dat iemand dat ooit gebruikt heeft.

En bij het Asus P5AD2 is de IDE connector ook niet echt handig geplaatst.
Nog nooit in een packard bell gekeken?? die douwen er altijd zo'n Aztec modempje in die meestal na 1 jaar en 1 dag kapot gaat (behalve als je 2 jaar garantie hebt bijgekocht, dan duurt het 2 jaar en 1 dag)

EDIT: Na goed kijken... het is geen AMR slot.. lijkt me meer de aansluiting voor extra USB poorten of firewire...
Ondertussen kuieren we rustig verder naar de volgende stand. Bij ULI zien we een moederbord voor Athlon 64-processors, met een Socket 939 uitgerust dus. Het bijzondere is echter dat dit bord gebaseerd is op de ATI RS480 Northbridge en een ALi Southbridge met PCI Express-ondersteuning
Wat ik eigenlijk ook best bijzonder vind is dat dit moederbord geen gewone DIMM sloten heeft, maar in plaats daarvan soDIMM sloten (rechts van de northbridge). soDIMM sloten zijn een stuk kleiner en worden doorgaans in laptops gebruikt.

Waarom heeft dit moederbord deze sloten? Aan de onderkant van het bord zit trouwens ook al een microPCI slot, wat je doorgaans ook in laptops terugvindt.
Wat verder komen we bij een plankje dat voor de meeste tweakers enkel om van te dromen geschikt is. De Tyan Thunder K8QS PRO ondersteunt namelijk maar liefst vier AMD Opterons en beschikt over twee onafhankelijke PCI Express-bussen, Dual Channel SCSI, SATA-aansluitingen en twee gigabit ethernetaansluitingen.
De K8QS PRO heeft geen PCI Express, maar PCI-X (en een gewoon PCI slot). PCI Express en PCI-X zijn bepaald niet hetzelfde; PCI-X is PCI, maar dan met wijzigingen in de standaard om hogere efficientie te halen en hogere kloksnelheden toe te staan. PCI Express is een nieuw serieel protocol dat eigenlijk maar weinig gemeen heeft met PCI.

PCI Express is trouwens een port (of "point-to-point link"), er kan dus nooit sprake zijn van "twee onafhankelijke bussen" voor vier sloten.
Asus toont ons namelijk een bord met zowel DDR als DDR2-geheugenslots op de Intel 915-chipset. De Asus P5GDC-V Deluxe beschikt namelijk over drie slots voor beide geheugenstandaarden.
Als ik goed naar die foto kijk, dan zie ik dat de blauwe en zwarte DIMM slots identiek zijn, en dat alleen de twee gele sloten afwijken (de sleufjes zitten dichter bij elkaar en het nokje zit op een iets andere plaats). Het lijkt me dus niet dat het bord drie sloten voor beide soorten geheugen heeft, maar twee voor de ene en vier voor de andere.
Op de site van Tyan zijn de details over het bord te vinden. Er zijn twee PCI-X bussen met niet geheel gelijke specs. Het officiele plaatje van Tyan is ook anders dan boven getoond. Voor aanschaf van zo'n ding dus eerst de documentatie maar eens bij elkaar harken 8-).
Asus toont ons namelijk een bord met zowel DDR als DDR2-geheugenslots op de Intel 915-chipset. De Asus P5GDC-V Deluxe beschikt namelijk over vier slots voor beide geheugenstandaarden
Als je dat zo leest lijkt het wel of ASUS [mierneukmodus] dat overigens in hoofdletters geschreven dient te worden [/mierneukmodus] op de Pentium 5 zit te wachten. Meestal staat het cijfer op de tweede plaats voor de Pentium versie. Ik ga er vanuit dat het iets te maken heeft met de nieuwe nummering van Intel voor haar processoren, maar het blijft raar om te zien.
\[off-topic]

Alhoewel de meeste merken en fabrikanten het wel leuk zouden vinden om hun naam overal in hoofdletters te zien verschijnen kiezen wij er bij Tweakers.net over het algemeen voor om hen hierin niet te volgen. Uiteindelijk zijn het gewoon eigennamen en die schrijf je met een hoofdletter aan het begin. Anders wordt een tekst al gauw een soep van hoofdletters en uitroepingstekens en bijgevolg onleesbaar. Afkortingen en codes als BIOS, DDR en P5GDC-V worden daarentegen wel in hoofdletters geschreven.

Voor overige spel- en tikvauten verwijs ik je overigens graag naar het centrale topic ( http://gathering.tweakers.net/forum/list_messages/914571/last ) in het Frontpage Algemeen-forum ( http://gathering.tweakers.net/forum/list_topics/43 )

;)

edit: @ jozy: zo beter? :+
ECS, AMD, en IBM schrijven (typen) jullie toch ook met hoofdletters, dus waarom niet voor ASUS (<--- zo hoort het, want het is een afkorting, net als eerstgenoemden) niet dezelfde (correcte) handelwijze hanteren? |:(

Tja, de logica vergaat me even, dus sorry voor de grove, dikke off-topicheid :Y)
met heen oftewel met GEEN is ook geen Nederlands: Dit los je op door ZONDER te gebruiken. my 2 cents as an allochtooooooon :Y)
Als ik zo zie op deze pic van het Gigabyte mobootje dan is er wel bijzonder weinig plaats voor een non-boxed cooler imo

http://www.nhdp.nl/images/artikelen/000108-35.jpg
Heeft dat Gigabyte bord maar 1 IDE controller (naast die voor de floppy dan he ;)) Er zijn hier veel mensen die dat niet erg vinden maar waarom zou je de 2e willen missen? Plaats op het mobo / meer stabiliteit / die 0,50 euro minder productiekosten :? Van mij mogen ze hem er best bij zetten hoor :7
