Door , , 29 reacties
Bron: The Tech Report, submitter: jupi

De heren van The Tech Report hebben een kijkje genomen in de moederbordenfabriek van Abit. Deze fabriek staat in een Suzhou, een Chinese stad ongeveer een uur rijden vanaf de havenstad Sjanghai. De fabriek is gemaakt met het oog op de toekomst, nog lang niet alle ruimte in de verschillende hallen is in gebruik, zodat Abit te zijner tijd eenvoudig kan uitbreiden. Op dit moment werken er 1378 werknemers in de fabriek, waarvan een groot deel in de appartementencomplexen woont, die onderdeel zijn van de fabriek. Omdat China Taiwan als afvallige provincie ziet, is het voor een Taiwanees bedrijf als Abit lastig om een productiefaciliteit te starten in China. Dit heeft Abit opgelost door met enkele Chinezen de dochteronderneming Rolly Technology op te richten.

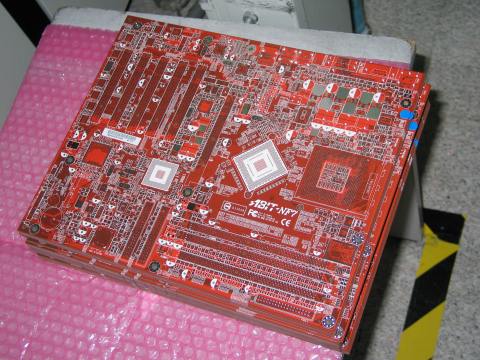

Abit-rondleiding: lege printplaten
De lege basis voor de moederborden

Op de dag dat de mannen van Tech Report de fabriek bezochten werden de Abit NF7-borden gemaakt. De printplaten met daarop de indeling voor de verschillende componenten komen kant en klaar binnen. Op deze platen worden eerst de nodige metalen sporen aangebracht, waarna met behulp van twee machines de verschillende componenten in een verschrikkelijk hoog tempo geplaatst worden. Als deze componenten op het moederbord in wording liggen, gaat het geheel een oven in die de temperatuur langzaam opvoert tot 235 graden Celsius. Vervolgens wordt de plaatsing en bevestiging van de verschillende onderdelen op de borden door zowel mensen als machines gecontroleerd.

Abit-rondleiding: controle na de oven
Na de oven wordt gecontroleerd of alle componenten wel goed vastzitten

Een deel van het productieproces gaat nog met de hand. Onder andere de PCI-sloten worden door lange rijen werknemers op de moederborden geplaatst. Deze onderdelen worden vastgesoldeerd in een soldeerbad. Na het soldeerbad worden de contacten gecontroleerd en als het nodig is met de hand bijgewerkt. Vervolgens worden op alle moederborden een aantal basistests uitgevoerd om te kijken of de plank het doet. Een aantal exemplaren wordt aan uitgebreidere tests onderworpen. Zo zijn er verschillende duurtesten, een test met variërende temperatuur en luchtvochtigheid en een test waarbij gekeken wordt hoeveel klappen een bord kan hebben. Als een serie borden deze testen overleeft heeft, worden ze verpakt en verstuurd.

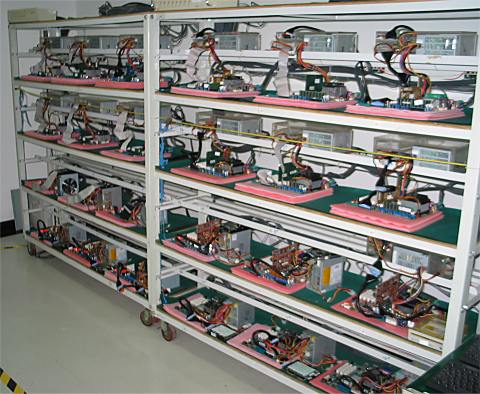

Abit-rondleiding: duurtest
Eén van de duurtesten om de kwaliteit van het bord te beoordelen
Moderatie-faq Wijzig weergave

Reacties (29)

De sporen op een printplaat worden niet aangebracht, maar weggeŽtst uit de koperlaag op de printplaat. Aan de machine te zien bedoelen ze het aanbrengen van soldeerpasta in plaats van wat ze 'printing metal traces' noemen.

Zouden ze die boards die getest zijn met mechanische klappen gewoon naar klanten sturen zoals in het artikel staat? Niet te hopen dat je zo'n board krijgt dan; Dat hij het nog steeds doet wil niet zeggen dat er niet hier of daar een haarscheurtje in een soldering zit.
Een aantal exemplaren wordt aan uitgebreidere tests onderworpen. Zo zijn er verschillende duurtesten, een test met variŽrende temperatuur en luchtvochtigheid en een test waarbij gekeken wordt hoeveel klappen een bord kan hebben. Als een serie borden deze testen overleeft heeft, worden ze verpakt en verstuurd.
Zo lees jij het, ik lees het zo: ze maken een serie borden, 1000, en daar nemen ze 32 bordjes van en die testen ze dan zo als er beschreven staat. Dan wordt de serie verpakt en verstuurd, dus die andere 968 bordjes. Lijkt me ook het meest logische...

Edit: toevoegen van juist cijfermatriaal ;)
Een aantal exemplaren wordt aan uitgebreidere tests onderworpen. Zo zijn er verschillende duurtesten, een test met variŽrende temperatuur en luchtvochtigheid en een test waarbij gekeken wordt hoeveel klappen een bord kan hebben. Als een serie borden deze testen overleeft heeft, worden ze verpakt en verstuurd.

Ok, maar mij rijst dan de vraag uit hoeveel units bestaat 1 serie?
Uit het artikel van Anantech (met dank aan stunter):
Out of each batch of 1000 motherboards, 32 are chosen randomly for environmental stress testing
Tuurlijk worden ze getest Dabien. Als het goed is staat ook op jouw moederbord iets van TEST O.K. Moet je maar ff goed kijken ;)
Ja, ik snap dat ze getest worden, maar met zulke grote hoeveelheden had ik niet verwacht dat elk geproduceerd bordje zolang aan de testopstelling hangt. Ik had eerder verwacht dat de boel even snel zou worden doorgemeten.

Oftewel, ik heb weer wat geleerd van dit artikel, precies waarvoor ik graag op Tweakers kijk. Hulde!!! :+
he das mijn mobo :P

Ik heb vorige zomer bij een klein elektronika bedrijf gewerkt waar we dus ook allerlei componenten op pcb's moesten zetten. Ze hadden daar ook zo'n machine die dat erg snel doet, maar erg veel werd nog gewoon met de hand gedaan. Sommige dingen zelfs nog met de soldeerbout. Het was wel een tikje saai, na 3000 pcb's van een soort wil je wel weer eens wat anders :+. Heb ze toen met een machine de pcb's door zo'n soldeerbad laten gaan, helaas hadden ze toen nog geen airco...

Maar ik heb wel een beetje met die chinezen te doen, ik weet hoe saai het is om 3000 pcb's te maken van een soort, daar deed ik dan 3 dagen over. Moet je je voorstellen dat je dat dan weken lang moet doen.
De meeste onderdelen van het moederbord wordt via de SMD-techniek erop gezet. Hooguit de grote onderdelen worden met de hand geplaatste, vanwege eventueele kromme pootjes, daarna door een machine gesoldeerd. Ik denk dat er weinig handmatig wordt gedaan.
Jezus! Die duurtest lijkt me erg arbeids intensief! Lijkt me toch niet dat dat automatisch gebeurd zoals het der hier uitziet, kabels erin etc, power etc. Dat dat kan voor een mobo van ~200 euro, wonderbaarlijk!
Een aantal exemplaren wordt ..
Dit is "slechts" een steekproef. Lang niet alle bordjes worden zo uitgebreid getest. Over de hele run gezien daardoor niet overdreven arbeidsintensief.
Dat lijkt misschien de meest arbeidsintensieve, maar ik denk dat een ervaren arbeider een moederbord in 10 seconden verwisselt van de testopstelling.

Edit: ownee ik kijk nu pas goed :P, ze doen dat toch best grondig. Inderdaad je hebt groot gelijk, ik hoor ook wel eens dat ze die stap bij een fabriekant als asus weglaten om zo kosten uit te sparen. (RMA's wogen kennelijk niet op tegen kosten van het testen) Het zou dan ook niet de eerste keer zijn dat ik asus moederbord zie dat Dead On Arrival is.
Edit: ownee ik kijk nu pas goed , ze doen dat toch best grondig. Inderdaad je hebt groot gelijk, ik hoor ook wel eens dat ze die stap bij een fabriekant als asus weglaten om zo kosten uit te sparen. (RMA's wogen kennelijk niet op tegen kosten van het testen) Het zou dan ook niet de eerste keer zijn dat ik asus moederbord zie dat Dead On Arrival is.
Een fabrikant als Asus? Wat voor soort fabrikant is Asus dan? Als Asus al liever het testen aan de klant overlaat, hoe zit het dan wel niet met al die budget-merken?
Hoeveel core crushes van amd processors zouden ze in die fabriek hebben? Als ze de hele tijd processors + koelertjes zitten te verwijderen zal dit aantal toch wel aardig hoog zijn lijkt mij. Of zouden ze speciale athlon xp's krijgen met een heatspreader oid erop? Lijkt mij anders wel een duur grapje als je om de 50 moederborden een nieuwe processor uit de doos moet halen.
Ze plakken ze gewoon aan de core vast met een soort kit. Daarmee blijft de heatsink gewoon aan de prok zitten.

Deden we ook toen we heel veel mobo's voor een bedrijf moesten testen.
Ze plakken ze gewoon aan de core vast met een soort kit. Daarmee blijft de heatsink gewoon aan de prok zitten.
Gaat dat dan zomaar, want je moet toch zo'n hendeltje omhoog doen aan de socket voordat je de CPU eruit kan doen, en bij mijn meten kan je daar enkel aan als je de heatsink er vanaf hebt gedaan.

En als ze dan een LGA775 socket mobo willen gaan testen dan gaat het al helemaal niet meer want daar moet zo'n kapje over de cpu en dan pas de heatsink. Lijkt mij, zoals hierboven vermeld, zeer arbeidsintensief. Maar dan ben je wel zeker van je kwaliteit :Y)
ik denk dat die fabrikant daar niet zo mee zit om om de 50 borden tewisselen (en ik denk dat ze het wel vaker doen)
als ze een hele serie weg mogen gooien omdat ze een slechte processor hebben gebruikt om testen en daar iedere keer negatieve resultaten vanaf kwamen kost ze dat veel meer dan een processor.
Als een serie borden deze testen overleeft heeft, worden ze verpakt en verstuurd.
Spelfouten van een dergelijk tenenkrommend niveau horen niet thuis op een site die zichzelf serieus neemt als zijnde een technische nieuwssite.

Bah
Frontpage vervuilende reacties ook niet. :(
Daar is dit http://gathering.tweakers.net/forum/list_messages/914571 voor.
Spelfouten van een dergelijk tenenkrommend niveau horen niet thuis op een site die zichzelf serieus neemt als zijnde een technische nieuwssite.
Juist wel, hier zitten de echte tweakers, nerds die niet kunnen spellen ;) Dat t-tje valt ons niet eens op, misschien kun je beter naar saaie spelling sites gaan ;)
Ik vind dit altijd wel indrukwekkende rondleidingen. Ik had geen idee dat die bordjes nog zo uitgebreid getest werden. Altijd leuk om te zien.
Ik vind het wel mooi om te zien hoe dit gaat. De Chinezen die dit werk doen hebben inderdaad veel eentoniger werk dan veel mensen hier met gemiddelde baantjes, maar zoals aapenootjes aangeeft zijn er nu eenmaal werkzaamheden bij de elektronica productie die nog niet door robots uitgevoerd kunnen worden.
En in het Westen zijn er niet veel mensen die echt zo'n baan willen dus het zal wel moeilijk zijn om 1000 mensen te vinden zo'n productiefaciliteit te bemannen, nog afgezien van het probleem dat het moederbord ettelijke honderden euro's duurder zal zijn.

Wat ik me afvraag is waar de kostbesparingen van de laatste paar jaar in gaan zitten.
Een "mainstream" moederbord heeft alttijd rond de 400 gulden of 200 euro gekost. Op een gegeven moment kwamen de budget-moederborden (vaak goedkope chipset), die hetzelfde aan specs boden de helft van de prijs. Maar inmiddels is die ontwikkeling verder gegaan en momenteel kun je bij de meeste merken voor 70-100 euro een mainstream moederbord kopen, met intel/AMD/Sis chipset. Dit is de helft, of meer dan de helft, goedkoper dan drie jaar geleden, waar zit dit verschil in? Komt dit misschien doordat productie nu zoveel mogelijk in China plaatsvind? Ik vind dit opmerkelijk. Op het aantal componenten bezien is er denk ik geen verschil met het moederbord van mijn P-100!
