Door , , 18 reacties
Bron: Elpida, submitter: T.T.

Nadat Elpida vorige week door de verificatietesten voor DDR2-geheugen van Kingston is heen gekomen, introduceert het bedrijf nu de registered modules ervan. Dankzij deze twee ontwikkelingen is het bedrijf nu goed voorbereid voor 2004, het jaar waarin DDR2-geheugen zijn doorbraak zal gaan beleven. Zeker nu Intel ook zijn plannen met betrekking tot DDR2 heeft bekendgemaakt. De geheugenbandbreedte is in enkele opstelling goed voor 3,2GB per seconde en bij duaal gebruik 6,4GB en dat bij een stroomsterkte van 1,8 Volt. De registered 512MB DIMM-module bestaat verder uit negen 512Mb DDR SDRAM-chips en het dubbele aantal voor de 1GB versie. De grootte van de modules vallen ook mee: de DIMM-geheugens meten 133,25mm breed en zijn 30mm hoog en daarnaast maakt DDR2-geheugen gebruik van 240 pinnetjes. Het geheel is verpakt in de standaard FBGA-behuizing.

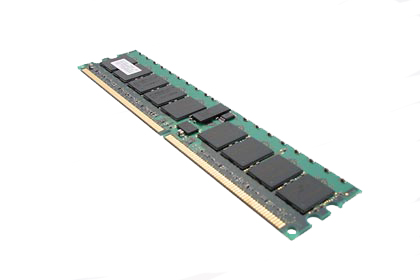

Elpida DDR2 registered 1GB module
Moderatie-faq Wijzig weergave

Reacties (18)

Ik ken zonder ECC/Registered, ik ken ECC (met extra chipje voor de paritybit), ik ken fake ECC (on-the-fly bepalen van de paritybit en nauwelijks beter dan zonder ECC), maar wat voor algorithme is Registered eigenlijk? Blijkbaar is 1 bit per 8 bits geheugen voldoende, wat is dan het voordeel boven échte ECC?
Als er aan een northbridge veel DIMM's hangen, worden de adreslijnen van de northbridge zwaar belast. Die is daar niet op gebouwd en daarom vind je op moederborden normaliter ook niet meer dan vier DIMM-insteekplaatsen. In servers zijn vier DIMM's vaak niet genoeg en daarom moet er een trucje worden bedacht.

Door op iedere DIMM een speciale chip te zetten (dat maakt hem registered), worden de adreslijnen korter en daardoor minder zwaar belast. Die 'registered' chip doet vervolgens de adressering van het geheugen en werkt in feite als een soort buffer. Daarom wordt niet-registered geheugen ook wel 'unbuffered' genoemd. Ook erg grote DIMM's (1 GB of meer) zijn registered. Er zitten op zo'n DIMM zo veel afzonderlijke geheugenchips dat het effect hetzelfde is als wanneer er meer DIMM's op een moederbord geprikt zouden zijn.

Voordeel van registered DIMM's: je kunt meer geheugen kwijt op je moederbord. Nadeel: geheugenadressering kost door de buffer 1 kloktik extra. Ander nadeel: registered DIMM's zijn een beetje duurder.
met belasting bedoel je daarmee de impedantie van de bus?
De geheugenadressering wordt bij registered geheugen niet door de northbridge maar door het geheugenreepje zelf gedaan.
Volgens mij heeft registered niks met ecc te maken maar is het een soort buffer om te belasting op de signaallijnen te verlagen als er van veel chips en/of dimm's gebuik gemaakt wordt.
PC2-3200... Kan ik er vanuitgaan dat deze reepjes op een databus van 400mhz draaien?

Dat zou dus betekenen dat de cores op 100mhz draaien...

Dan vraag ik me af of die dingen niet veel sneller kunnen. Aangezien DDR400 reepjes een coresnelheid van 200mhz hebben.

In het vorige bericht stond overigens dat ze tot 667mhz zouden moeten kunnen (PC2-4300)

Edit:
Speedhaste: die extra chip is voor de registered eigenschappen van de dimm
Ze draaien net als Pc 3200 op een databus van 200MHz DDR, maar de cores draaien op 100MHz.
De registered 512MB DIMM-module bestaat verder uit negen 512Mb DDR SDRAM-chips en het dubbele aantal voor de 1GB versie.
Vreemd dat er 9 512 Mb chips opzitten.
512Mb / 8 is 64 MB * 9 is 576 MB
en het dubbele voor 1 GB
Dat heeft denk ik te maken met het feit dat het registered geheugen is.
Heel goed mogelijk. hij gebruikt die extra chip om de pariteitbit op te slaan
wat is dan 't verschil tussen registered geheugen en ECC ?
Bij registered geheugen zit er een buffer (register) tussen de memchips en de membus. Hierdoor wordt de bus minder belast en kan je makkelijker grote hoeveelheden geheugen gebruiken.

ECC staat voor Error-Correcting Code en hiermee worden enkele bitfouten verbeterd en meerdere gedetecteerd. Hiervoor is per byte 1 bit extra nodig (de 9de memchip dus.)

De meeste (vrijwel alle) registered mem modules hebben ook ecc aan boord. (en omgekeerd ook)
Toch leuk dat eindelijk de 'eerste stap' gezet is...
Nu nog moederborden en processors die het ondersteunen....

Maar met de overstap naar een nieuwe standaard (=extra investeringen) verwacht ik dan toch wel een vooruitgang in de geheugenbandbreedte...
3,2GB/s (6,4 in dual) vind ik persoonlijk niet iets waar men trots op mag zijn...

*edit* sorry hoor, maar dubbelpost? d'r wordt weer fijn gemod hier.
En die uitleg die hieronder gegeven staat? Moet dat de snelheid die ik noem weerleggen? Want die snelheid die ik noem staat toch echt in het artikel..
http://www.tweakers.net/nieuws/28779
The Hynix 512Mb DDR2 SDRAM devices are designed and manufactured on the company's advanced .11-micron Golden Chip process technology. The devices being developed can operate at a data transfer rate of up to 667 (Mbps) per pin at 1.8 V and are offered in 128M x 4 bits, 64M x 8 bits, and 32M x 16 bits configurations in a FBGA package and fully comply with JEDEC DDR2 specifications and standards.
In het artikel staat: "bij een stroomspanning van 1,8V". Moet dat niet "spanning" zijn ipv "stroomspanning"?
En om ff door te zeiken, nieuwsposter, je edit is niet goed, het moet echt spanning (of voltage) zijn i.p.v. stroomsterkte. Waarschijnlijk ligt dit aan de vertaling vanuit het Engels.

in het Engels:
power = tension x current

in het Nederlands:
vermogen = spanning x stroomsterkte

in eenheden:
W = V x A (W = Watt; V = volt; A = Ampere)

In het Engels spreekt men van power consumption, in het Nederlands hebben wij het meestal over stroomverbruik. Minder algemeen, maar vollediger, is afgenomen (of gedissipeerd) vermogen. Vermogen (dus het produkt van Wattjes en Ampertjes) zorgt voor de ontwikkeling van warmte. (8>

Dit is echt niet lullig bedoeld. Het is wel iets wat je als PC techneut (tweaker) moet weten als er heftig deelgenomen wordt aan gesprekken over dit edele onderwerp... ;)
een stroomspanning
Wat is dat?
hoe zit het eigenlijk met ddr2 en de AMD64
