Door , , 35 reacties
Bron: LostCircuits, submitter: multipasser

Bij LostCircuits is een beschrijving verschenen van een manier om de Barton te unlocken. Dit alles met de doelstelling om de multiplier van de CPU aan te kunnen passen en zo eventueel betere overklokresultaten te kunnen behalen. Dit keer is het niet de gebruikelijke aanpassing aan de processor zelf, maar dient men het moederbord enigszins aan te passen. De gedachtengang is gebaseerd op het feit dat de soldeerpuntjes in de socket van een mobo precies omgekeerd zijn wanneer men deze vergelijkt met de pins aan de onderzijde van een processor.

Het enige dat volgens het artikel nodig is, is om een speld op een bepaalde manier in de socket te plaatsen en zo zal de multiplier beschikbaar zijn om te veranderen. Het onderstaande plaatje maakt het verhaal waarschijnlijk iets duidelijker. Het is belangrijk dat men goed let op de positionering van de socket. LostCircuits stelt overigens duidelijk dat men niet aansprakelijk gsteld kan worden, wanneer er iets mis zou gaan en er schade berokkent wordt aan moederbord of processor. Tweakers.net sluit zich hier gaarne bij aan .

Keep in mind that it is essential to make sure the orientation of the mainboard is correct. With any board featuring the CPU socket in the North-South orientation, the correct corner of the socket is in the lower right hand.

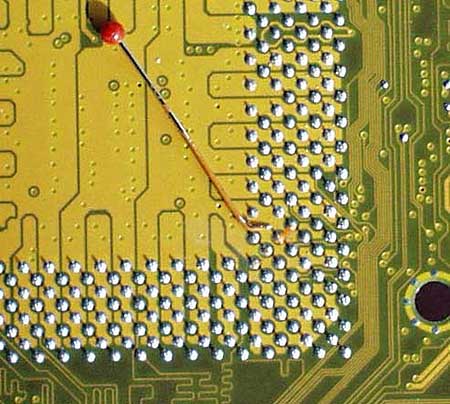

Barton unlock met speld
Moderatie-faq Wijzig weergave

Reacties (35)

Een Barton is toch in principe hetzelfde als elke andere athlon wat pin layout betreft . :?

Dan ben ik dus benieuwd of het ook op de andere modellen werkt

Wel erg makkelijk nl. als je dan je processor upgrade is hij meteen unlocked , en blijft bij schade aan de processor de garantie natuurlijk ook nog geldig :P
In het artikel staat dat je met een Thoroughbred ineens multipliers van 13,5 tot 22,5 kunt selecteren met deze aanpassing :o. Da's dus net iets anders dan een complete unlock :).
Ware het niet dat je eigenlijk de multiplier omlaag wilt hebben, om de FSB flink op te kunnen schroeven ;)

Mijn XP2200+ was standaard al unlocked. Da's wel zo makkelijk. FSB omhoog, multiplier omlaag en toch winst boeken hè.
jep, juist hetzelfde design enkel verdubbelde L2cache (duidelijk te zien op fotos van vergelijking tussen 2 cores)

Als dit niet zo was zou de barton ook niet op de nforce 2 mobos kunnen he.
Ik heb het hele artikel gelezen van lostcircuits, maar daar wordt nergens gesproken over het feit dat dit uitsluitend voor Bartons is. Sterker nog, op de pagina 'The Results' staat onderaan dat voor een TBred XP 2800+ multipliers van 13x tot 22,5x beschikbaar kwamen!
Leuk, maar met alle respect, volgens mij niks nieuws. Alle AMD processors voor de socket A zijn volgens mij pin compatible, en dit was dus al eerder uitgevonden met een draadje. (forum: XP2200 unlock via simpel draadje!). Ik heb mijn XP2200 ook op die manier geunlockt, en het zou me idd niets verbazen als dit voor de Barton op exact dezelfde manier werkt. Dus kan ik m'n draadje straks hergebruiken :)
Kan ik dat achterruitverwarmingsspul misschien ook gebruiken om een defect spoor op mijn mobo te repareren?? Met de speld erbij natuurlijk (weinig ruimte tussen de sporen want spoorbreuk zit in de buurt van de socket....)
bij de electronicahobbyzaak kun je gelakt koperdraad kopen ook wel bekend als "apenhaar"
hiermee werden in het verleden nog wel eens wejzigingen aangebracht als er al teveel PCBs waren geproduceerd
dit draad kun je dan tussen 2 te verbinden componenten solderen
Ja kun je best daarvoor gebruiken.
In de pricewatch staat geleidingszilver dat is ook zoiets.
Daarmee heb ik kortgeleden mijn xp1600 wat opgekrikt. ;)
Hoezo unlocken? Mijn Thoroughbred's multiplier kan ik tot 12.5 zetten mbv. dipswitches op mijn MB.
ja maar dan is de multiplier al vrij gemaakt op de cpu zelf. En we hebben het hier trouwens over een Barton niet een thoroughbred...
Wat is nou het verschil tussen 2 pinnen van je proc doorverbinden en 2 pinnen van de socket :?
Ik zou liever de proc aanpassen, zo hou je de garantie op je mobo tenminste...
hangt er vanaf welke duurder is :)
Als je nou een 1800 ofzo unlockt en daar 2400 snelheid mee haalt en over 2 maanden wil je liever toch een 2400 om 3000 mee te halen ofzo dan hoef je die niet ook nog eens te unlocken...
Als het in de proc onmogelijk is gemaakt, moet je het dus maar op het mobo doen.
Dat is hier het geval als ik me niet vergis.
Mag ik vragen waarom dat zo knullig met een speld
wordt voorgedaan?

Op oudere moederborden kwam je nog wel eens 'bruggen' tegen.

Je kan er toch beter een druppeltje tin tussen doen?

Iedereen die me wil verbeteren is vrij om dat te doen :)
Lees het artikel eerst eens... Die speld wordt gebruikt om acherruitverwarmingsreparatiespul aan te brengen
Oftewel: die spel is slechts 't gereedschapje en komt dus niet aan je bord te zitten. De keuze voor reparatiekit ipv tin maakten ze omdat die eerste heel simpel weer te verwijderen is.
Zou je het qua geleiding ook met Artic Silver ( Adhesive) kunnen doen? Ik weet alleen niet hoe makkelijk dit weer te verwijderen is. Iemand wel?
Zo blijft je garantie }>
ennuuh, niet solderen? Toppie, ff in mijn moeders naaidoos koekeloeren
aaaah,

McGuyver aan het werk!
McGyver..

Da's al jaren mijn bijnaam, dus geen fouten erin ;)
werkt dat ook bij de palomino? of is daar toch alleen de l1 brug modificatie voor mogelijk?
Dat zou ik wel graag weten, want ik zie het niet echt zitten om die L1-bruggen te verbinden
Mijn Epox 8RDA unlockt voor alle multipliers :)
Dan koop je toch gewoon een Epox :)
Met welke Barton heb je dat getest dan?
Bij de Epox 8RDA(+) is deze doorverbinding heel erg standaard reeds uitgevoerd.
