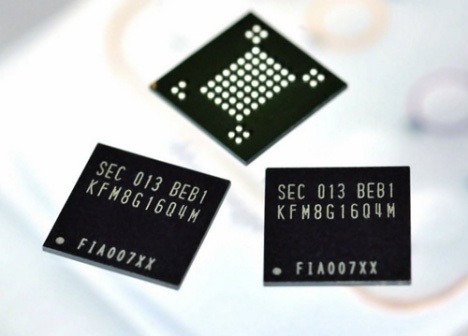

Samsung gaat Onenand-geheugenchips in capaciteiten van 8Gbit leveren. De opslagchips worden volgens een 3x-nanometerprocedé geproduceerd en zijn bedoeld als opslagmedium voor smartphones.

De nieuwe geheugenchips betekenen een verkleining van het productieprocedé; eerdere chips van Samsung werden volgens een 4x-nanometerprocedé gefabriceerd. De Onenand-modules van Samsung worden in mobiele telefoons als opslagmedium gebruikt. Deze chips hebben dan ook een slc-architectuur, die het mogelijk maakt om gegevens met 70MB/s te lezen; Samsung vermeldt de schrijfsnelheid niet. Wel claimt de fabrikant een snelheidswinst van een factor vier vergeleken met conventioneel nand-geheugen, dat het bij 17MB/s zou houden.

De modules werken op een ongespecificeerde, lage spanning en gedragen zich als nand- en als nor-geheugen. Nand-eigenschappen zijn handig om data weg te schrijven, terwijl de nor-interface het geheugen voor ram-toepassingen geschikt maakt. De 1GB-modules moeten hun weg vinden naar high-end smartphones, die met hun hoge-resolutie-touchscreens en snelle processors veel data genereren. Samsung maakte niet bekend wat de modules kosten en of ze goedkoper dan de 4x-chips worden. De samples van het geheugen zijn per direct verkrijgbaar; massaproducuctie volgt later deze maand.

Samsung Onenand
Moderatie-faq Wijzig weergave

Reacties (20)

De modules ... gedragen zich als nand- en als nor-geheugen
Dus dit geheugen kan simultaan als RAM en als ROM dienst doen?

[Reactie gewijzigd door My-life op 7 mei 2010 14:00]

Read only memory als opslagchip?
Samsung gebruikt de goede eigenschappen van NOR flashgeheugen voor hoge leessnelheden (ook random read) en de opslag van code, terwijl ze de eigenschappen van NAND flashgeheugen gebruikt voor de algemene data permanent op te slagen (sequential read).

Een zeer interessante tabel hieromtrent: http://i39.tinypic.com/2rndils.png
(Rechtstreeks van de site van Samsung)

[Reactie gewijzigd door Malantur op 7 mei 2010 14:27]

In de telefoonbranche wordt het interne opslaggeheugen vaak met ROM aangeduid, om verwarring met de hoeveelheid RAM te voorkomen, kijk maar naar de specs van willekeurige HTC, Samsung, etc smartphones.
Hmm, 3x-nm ? Ik ken alleen 34-nm. Wat is die <x> dan?
Samsung spreekt zelf over de 30nm-class en de 40nm-class. We weten dus enkel dat de process node zich tussen de 30 en de 39nm bevindt.
Wordt dit zo gedaan zodat ze producten uit meerdere fabs kunnen kopen en verkopen? Als dat zo is, is het wel slim. Want zo kunnen ze makkelijk verschillende producten als eenzelfde product verkopen, als het de klant toch niet uitmaakt wat hij krijgt. De package is toch wel even groot.
Nee ik vermoed dat klanten wel weten welk product ze kopen, ik mag toch wel hopen dat ze de datasheet erbij krijgen.
K-o-k-o vermoed dat dit de 38nm node is, vandaar dat ik vermoed dat ze dit doen om zich te verweren tegen de vooroordelen tegenover de 34nm node.
Ik ben namelijk ook principieel voorstander van de kleinste technologie, de 34nm node. Dan mag 38nm OneNAND nog zoveel keer beter zijn dan 34nm van een andere bakker, 34nm lijkt gewoon beter :)
Ik heb de horrorverhalen van de klantzijde gehoord. Flash is lastig te krijgen , en leveranciers maken daar nogal gebruik van. Dit is nog een redelijk nette - het komt ook wel voor dat ze zonder aankondiging een andere controller firmware leveren.
Dat zal de 38nm node zijn.
Dit is op zich heel erg goed nieuws, ik hoop alleen wel dat ze nu ook de productiecapaciteit verhogen. Tegenwoordig is flash geheugen onbetaalbaar en er is een erg grote vraag naar. Doet me ook erg denken aan
tweakers.net/nieuws/63877/qualcomm-mobiel-gamen-binnen-vijf-jaar-op-niveau-xbox-360-en-ps3.html
Verder is 70mb/s niet langzaam voor ram geheugen? Of is dat per chip en worden ze in een soort van raid opstelling gezet?

@hieronder
er staat toch echt in het artikel dat het ook als ram gebruikt wordt;
Terwijl de nor-interface het geheugen voor ram- toepassingen geschikt maakt

En ojah heet heet idd geen raid maar een mem controller die in je geheugen zit of je soc.
my bad.

[Reactie gewijzigd door Vburen op 7 mei 2010 14:13]

Dit is geen ram geheugen, maar opslag geheugen. Deze zijn vaak slechts 1 chip, dus zonder 'raid'. (Bij flash chips spreken we niet over raid, maar een controller verdeelt de data over meerdere kanalen zodat meerder chips tegelijk kunnen schrijven.)

70MBps is zeer snel, mijn USB stickje klokt af op 25MBps sequential read. Sequential write komt zelfs niet boven de 4MBps uit! (Spijtig genoeg laat Samsung hun snelheid niet weten, dus waarschijnlijk zal het nog niet denderend zijn)

Edit: ja inderdaad, dit is opslag geheugen met ram mogelijkheden. Vooral voor snelle random reads komt de NOR eigenschap van pas. Maar de chip blijft hoofdzakelijk als doel opslag hebben, dus vooral de NAND eigenschappen zijn van belang.

[Reactie gewijzigd door Malantur op 7 mei 2010 14:54]

Wellicht wordt dit type geheugen wel in de nieuwe Iphone toegepast? Eind deze maand in productie en mogelijke introductie van de nieuwe Iphone begin juni?! Een mogelijke hoge zeer hoge resolutie van het scherm en snelle processor.
Ik betwijfel het sterk hoor. Eind deze maand begint massaproductie. Begin volgende maand introduceren ze de nieuwe Iphone. Dat geeft ze in het slechtste geval 2 dagen om een miljoen OneNAND chips en een miljoen iPhones uit hun mouw te toveren :+

Als de productie van de Iphone nu nog niet bezig is vrees ik voor een dik tekort bij de lancering, laat staan dat ze pas aan het einde van deze maand ermee beginnen..
De modules werken op een ongespecificeerde, lage spanning
Na even rond de kijken op de site van Samsung:
Finally, for longer battery life of mobile applications, internal NAND flash core and peripheral of OneNAND™ operates on 1.8V, which makes more efficient on power consumption.
Op dezelfde spanning gebruikt OneNAND overigens even veel energie dan normaal NAND geheugen om te lezen, en dubbel zo veel energie om te schrijven!

[Reactie gewijzigd door Malantur op 7 mei 2010 14:21]

evenveel is als.. niet dan.

best grappig om het eens omgedraaid te moeten verbeteren :]
8 Gbit is toch maar 122MB? Zoveel is dat nou ook weer niet :|
8Gbit is 1GB. Slechts 1 keer delen door 8 ;)
nee dat is 1 GB
1 byte bevat 8 bits, dus 1Gbyte bevat 8Gbits.
in capaciteiten van 8Gbit
Hulde! Welgemeende complimenten aan de auteur van dit artikel voor het eenvoudig vermijden van de gebruikelijke verwarring door het toevoegen van de twee letters 'it' aan de veelgebruikte doch zeer verwarrende afkorting Mb. Dit zou men vaker moeten doen!

Offtopic ik weet het maar in plaats van altijd te zeuren op spelfouten e.d. mag het ook best eens gezegd worden als een auteur dit juist zeer goed doet vind ik!
een tweaker moet gewoon onderhand weten wat het verschil is tussen Mb en MB.
en het gewoon ook goed opschrijven.
