Foto vermeende AMD Phoenix 2-apu wijzen op hybride chipontwerp

Er is een foto opgedoken van wat een AMD Phoenix 2-apu zou kunnen zijn. Uit aantekeningen van X-/Twitter-gebruikers zou blijken dat deze nieuwe AMD-apu over een hybride chipontwerp beschikt, zoals eerdere geruchten ook al deden vermoeden.

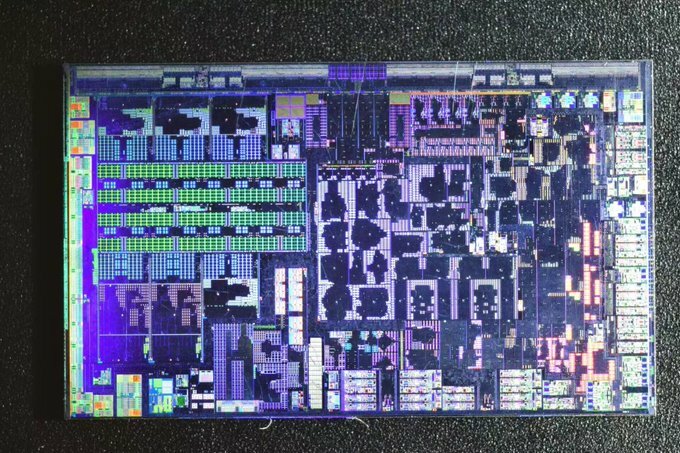

Op de foto, die op X/Twitter is geplaatst, zijn naar verluidt twee ‘normale’ Zen 4-rekenkernen te ontwaren, maar ook vier efficiëntere Zen 4c-kernen. Die laatste zijn geoptimaliseerde rekenkernen met een lagere kloksnelheid, minder stroomverbruik en een kleinere omvang.

AMD bevestigde in juli van dit jaar het bestaan van een nieuwe Phoenix-apu met zes kernen, maar het bedrijf vertelde toen nog niet dat het om een chip met hybride architectuur ging. Eerder dit jaar waren er ook al documenten van AMD gelekt waarin de nieuwe Phoenix-apu’s werden vermeld. Daaruit was af te leiden dat de chipset wel over ‘normale’ en ‘efficiëntere’ rekenkernen zou gaan beschikken.

Als de Phoenix 2-apu over een hybride architectuur beschikt, treedt AMD in de voetstappen van zijn concurrent Intel. Die introduceerde in 2021 zijn Alder Lake-chips, die ook over ‘normale’ en 'efficiëntere' rekenkernen beschikken.

Foto vermeende AMD Phoenix 2-apu
Foto vermeende AMD Phoenix 2-apu - Bron: X

Door Jay Stout

Redacteur

10-09-2023 • 12:59

41
