Onderzoekers van de University of Illinois hebben een manier ontwikkeld waarmee 3d-structuren gemaakt kunnen worden in 2-dimensionale grafeenfilm. De structuren zouden bij kunnen dragen aan de ontwikkeling van hybride micro-elektromechanische systemen.

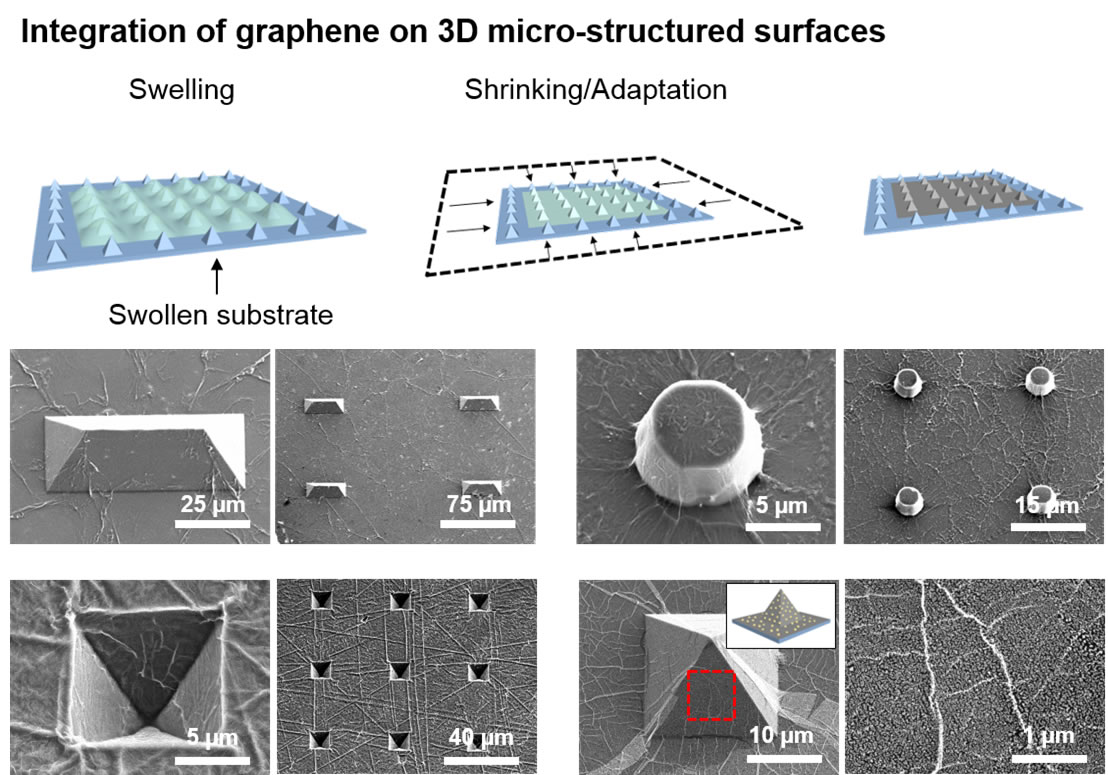

grafeen nanostructuren 3dDat schrijft de universiteit op zijn nieuwsblog. De onderzoekers wisten via de zogenaamde wet-transfer-techniek verschillende driedimensionale geometrische structuren te creëren, zoals piramides, pilaren en koepels. Ook lukte het om goudnanodeeltjes te integreren op de structuren. Dat laatste is belangrijk om de structuren te kunnen integreren met andere nanomaterialen.

De in Nano Letters verschenen onderzoekspaper stelt dat het de eerste keer is dat het gelukt is om 3d-microstructuren over te brengen van de ondergrond waar de grafeenfilm op gevormd werd naar de film, zonder dat deze ernstige beschadigingen opliep. De maximale grootte van de uit het vlak komende structuren was 50 micrometer. Om ervoor te zorgen dat de film van grafeen niet scheurt, moet de film als het ware 'over' een wat te ruim 3d-substraat gevormd worden: het substraat is dan nog 'opgezwollen' met behulp van een oplosmiddel. Daarna moet het substraat iets krimpen door verdamping van het oplosmiddel. Vervolgens vormt de film zich zonder te scheuren over de vorm, al blijven er wel wat rimpels en kreukels over ten gevolge van het krimpen.

Mogelijke toepassingen liggen bij het maken van micro-elektromechanische systemen of mems. Deze systemen bestaan uit verschillende elektronische, mechanische en chemische componenten.

Lees meer over

Moderatie-faq Wijzig weergave

Reacties (9)

edit:# Wat zou dit nou toevoegen bij de ontwikkeling van hybride micro-elektromechanische systemen? * :D

[Reactie gewijzigd door hoogevost op 24 juni 2015 13:20]

Lastig, dat soort terminologie als MEMS. Het betreft ook wel micro-machines, nano-motoren, etc. etc, ofwel: de technologie van heel kleine machines. Er zijn momenteel voor zover ik weet iets te veel verschillende namen in omloop voor alle kleins wat tegenwoordig te maken is (of het nou al een functioneel ontwerp is wat iets kan, dat is een tweede).

Het is in ieder geval geen filmrol met bultjes ;) Maar wellicht is er wel een systeem voor te stellen dat gebruik kan maken van een 'transportband' met kleine bultjes, maar met grafeen lijkt me dat niet zo snel het geval. Het is vermoedelijk eerder om structuren te maken waar 'iets met elektronen' moet gebeuren, omdat grafeen een heel goede geleider is. Samen met andere materialen met bijzondere en geleidende eigenschappen, zoals goud, zijn misschien weer interessante dingen te bedenken: van 'machines' tot opslaggeheugen.

Dit soort fundamenteel onderzoek is eigenlijk lastig echt te koppelen aan 'dingen'. Grafeen komt erg veel in het nieuws de laatste jaren en het is constant 'veelbelovend'. Aan de andere kant: het grote probleem is dat het prima in het lab te maken is, maar op grote schaal: dat lukt (nog) niet.
Thx voor de info,, 'potentieel voor ontwikkelingen rondom (voornamelijk) elektrotechniek' begrijp ik hieruit. Het zou geen toekomstige vervanger (kunnen) zijn voor chips oid?
Tja, er wordt natuurlijk al lang gewerkt aan 3d-chipontwerpen en die worden ook steeds meer toegepast, zoals met 3d-v-nand. Maar ook dingen als 'lab-on-a-chip' en ga zo maar door. Mesa+ instituut in Twente is daar bijvoorbeeld hard mee bezig. Weet niet zo een twee drie hoe die in het grafeen zitten ;)
Wat gaat het toch hard met de technologie. Nog geen 5 jaar geleden won iemand een Nobelprijs voor het maken van 2-dimensionale structuren uit 3-dimensionale potloden. ;)
nieuws: Nederlander wint Nobelprijs voor ontdekking grafeen
50 micrometer is dat het kleinste of het grootste wat ze gelukt is?
"De maximale grootte van de uit het vlak komende structuren was 50 micrometer"

De minimale 3,5 micrometer.
Aaah oke, want het lijkt mij zo dat als dit in de moderne techniek toegepast moet worden ze zeker richting de nanometers moeten.
Heb iets gelezen over nanometers, dat lijkt me een stapje kleiner?
