Door , , 18 reacties

Sharp heeft een optische verbinding voor het uitwisselen van gegevens tussen de verschillende onderdelen van een apparaat ontwikkeld. De techniek is voornamelijk bedoeld voor toepassing in mobiele telefoons.

Het gebruik van optische interconnects om grote hoeveelheden data te versturen zou volgens Sharp met name energie besparen. Ook vergen de optische vezels minder ruimte op de printplaat. Beide eigenschappen zijn uiteraard welkom in apparatuur die afhankelijk is van accu's en die zo compact mogelijk moet zijn. Sharp becijferde dat de interconnect in een testopstelling slechts 108mW nodig had om data met een snelheid van 1,25Gbps te versturen. Toekomstige implementaties van de optische verbindingen moeten het verbruik tot 50mW verlagen.

De Japanse elektronicagigant maakte de chips die de optische signalen genereren, dertig procent kleiner. Sharp realiseerde dit onder meer door het gebruik van dezelfde vco's voor de zenders en ontvangers. Ook gebruikt het bedrijf digitale cdr in plaats van analoge, om fouten in de data-overdracht te beperken. In de connector die de plastic optische vezels met de pcb verbindt, zijn de optische zend- en ontvangstelementen verwerkt. Een bijkomend voordeel van het gebruik van optische datacommunicatie boven traditionele data-overdracht is een vermindering van elektromagnetische storingen. De snelheden van datatransmissies binnen mobieltjes zijn tegenwoordig dermate hoog dat die storingen een probleem beginnen te worden.

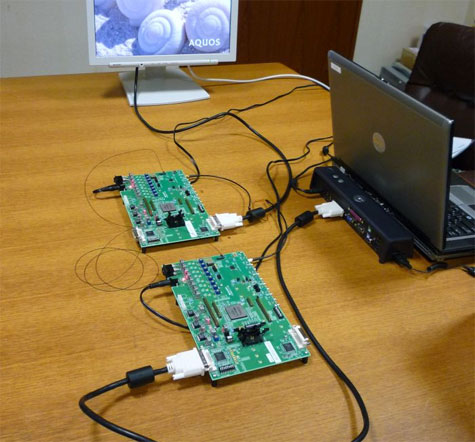

Sharp prototype optische interconnect
Moderatie-faq Wijzig weergave

Reacties (18)

Hmm zo te zien versturen ze hier digitaal beeld naar een monitor op een testopstelling (mooie D820 of D830 trouwens ;)). Uiteraard een ideale test om te kijken of grote hoeveelheden data goed overkomen.
Gewoon een film draaien op de laptop en op het scherm kijken of het goed te volgen is.

Het klinkt allemaal goed, maar waar ga je dit voor gebruiken met je mobieltje?
Dan heb je altijd een optisch koppelkabeltje in je binnenzak om wat filmpjes te verzenden naar een vriend z'n telefoon? Lijkt me het handiger dat ze wat aan de snelheid van bluetooth gaan doen, een nieuwe draadloze standaard is welkomer wat mij betreft.
Dit moet ook wel mogelijk zijn gezien wat voor snelheden ze over die wireless HDMI oplossingen heen jagen, alleen loop je er tegen aan dat dit waarschijnlijk meer stroom kost.
Volgens mij bedoelen ze het ook voor binnen in het apparaat zelf, dus tussen de onderdelen. ;)
Inderdaad, het gaat om "interconnects" volgens het artikel en dat is ook wat ik had begrepen uit het artikel. Het gaat over de interne communicatie tussen de componenten. De laatste zin bevestigt dat nogmaals trouwens.
wat dacht je van: uitrolbaar?
ik denk dat een stranded koperabeltje veel felxibeler en duurzamer is als je enkel een oprolbare verbinding wil.
Er worden practisch geen kabels gebruikt, bijna alles gaat over folie in een telefoon.

Maar wat willen ze ermee? Nu kan je bijvoorbeeld n folie gebruiken om het scherm van spanning en data te voorzien, straks moet dat dan met een folie voor de spanning en een optisch kabeltje voor de data? Lijkt me onhandig...

En daarnaast moet je dan wel IC's hebben die overweg kunnen met optische data, of je moet extra IC's gaan gebruiken om het electrisch om te zetten in optisch en andersom, wat zowel het energie als ruimtebesparende aspect direct om zeep helpt.

[Reactie gewijzigd door knirfie244 op 12 november 2008 17:55]

edit:
Oeps, foutje.

Zoals in originele artikel staat gaat het wel degelijk om connectie in een mobieltje tussen LCD en controller.
Data transmission speeds inside mobile phones are increasing in line with their improved functionality and the increased resolution of their LCD panels. With the increase in data transmission speed, the EMI generated from transmission channels became a major issue, according to the company.

[Reactie gewijzigd door drZymo op 13 november 2008 09:12]

Juist in die stranded koper kabeltjes kan je op den duur sneller last krijgen van draadbreuk. Dan moet je weer een nieuw kabeltje kopen. Een optisch kabeltje is stijver en daardoor zal je automatisch beter uitkijken bij bewaren en oprollen. Juist doordat het stijver is zal je ook niet zo snel draadbreuk krijgen tenzij je gaat forceren, maar dat voel je veel sneller dan bij een koperen kabeltje.
Met mobieltjes bedoelen ze waarschijnlijk mobiele laptops ofzo :)
Onderlinge kabels binnenin de phone zelf, bijvoorbeeld van het scherm naar de printplaat ;)
niet alleen dat maar wat dacht je van, een beamer / externe monitor....
een laptop, (gsm als modem), of idd, en andere telefoon...
en USB voldoet hiervoor niet omdat?

Leuk die snelheden maar een moderne harddisk heeft al moeite deze te halen, geen kans dat het flashgeheugen in je mobieltje ook maar in de buurt komt. En voor realtime toepassingen als filmpjes is die bandbreedte niet nodig op zo'n klein schermpje.
Ook vergen de optische vezels minder ruimte op de printplaat. Beide eigenschappen zijn uiteraard welkom in apparatuur die afhankelijk is van accu's en die zo compact mogelijk moet zijn.

Een bijkomend voordeel van het gebruik van optische datacommunicatie boven traditionele data-overdracht is een vermindering van elektromagnetische storingen. De snelheden van datatransmissies binnen mobieltjes zijn tegenwoordig dermate hoog dat die storingen een probleem beginnen te worden.


Gezien het boevnstaande lijkt het mij duidelijk dat heet gaat om technieken voor in de mobiele apparaten. Alleen gezien de testopstelling is het nog moeilijk voorstellen dat het om een mobiele telefoon gaat. Het zou wel een goede ontwikkeling zijn om dat de smart-phones tegenwoordig niet lang met een accu kunnen doen. Ook voor wat zwaardere laptops zou dit misschien wel goed. Ben alleen wel benieuwd wat het daadwerkelijk opleverd aan extra accuduur.
Hopelijk wordt deze ontwikkeling straks toegepast in PC's.
Dan worden uitbreidingen zoals videokaarten en dergelijke optisch aangestuurd.
Ook kunnen externe apparaten zo snel aangesloten worden.
Ik vind het een goede zaak.


Reactie op Jeroen-83:
Intern krijg je dat wel goed opgelost.
Maar als je iets extern wil aansluiten dan zit je niet alleen met de connector maar ook met filters die de storing moeten tegen houden van het apparaat zelf maar ook wat er op de kabel komt. En die componenten nemen relatief veel inbeslag.

Nu nog zorgen dat je het apparaat kan voeden via licht. Net wat ze gedaan hebben bij Dare met hun sensor. http://www.dare.nl/EN/emc_products/radisense/?cid=810
Ik voorzie in de toekomst zelfs het geheel wegvallen van een hoop schakelcirquits ten faveure van de optische varianten waarbij alles op n enkele laser op hoge klokfrequentie zal draaien.
alleen in- en outputs naar user interfaces(keyboard, screen, microphone) en communicatian sectie (HF en bluetooth) blijven dan nog over.
de testopstelling geeft meteen weer wat de gevolgen voor LSI en miniturisering zijn voor ontwerpen als deze die in het eindstadium op enkele vierkante cm's terechtkomen.

Wie ooit de film heeft gekeken van de aarde koloniseerders (die met die verkeerd om knikkende knien :) ) zal dit wel herkennen, alhoewel dit nu nog errug veel op SF LIJKT.........
