Sony vereenvoudigt interconnects in mobieltjes

Sony heeft een vervanging ontwikkeld voor de flatcables die in onder meer mobieltjes worden gebruikt om het scherm aan te sturen. Aparte draden voor stroom en data worden met de techniek vervangen door een enkele verbinding.

In smartphones en andere mobiele apparatuur met een display wordt de data naar het scherm in de regel via een flatcable met enkele tientallen aders verstuurd. Die kabel zorgt ook voor de energietoevoer en wordt meestal in het scharnier verwerkt. Volgens Sony beperkt deze flatcable de ontwerpmogelijkheden van een telefoon en daarom ontwikkelde het bedrijf een enkele kabel die alle elektrische verbindingen voor zijn rekening kan nemen.

De single wire interface maakt van één kabel gebruik die signalen kan combineren door ze te multiplexen. Ook de energievoorziening kan met dezelfde kabel worden verzorgd. Sony heeft met zijn multi-level encoding-techniek, waarbij bijvoorbeeld videosignalen en inputsignalen van een touchscreen kunnen worden overgebracht, datadoorvoersnelheden tot 940Mbps gerealiseerd.

De interface kan spanningen van 1,5 en 3V overbrengen en kan daarbij 600mA leveren. Het signaal bestaat uit een analoge en een digitale component. De afstand die met de enkeldraadsinterface overbrugd kan worden, bedraagt 60 centimeter als de kabel is afgeschermd. De interface vergt tijdens gebruik 10 tot 80mW en in standby 0,3mW. Om een snelle uitrol van de techniek mogelijk te maken, heeft Sony een overeenkomst gesloten met componentenbouwer ROHM, die de analoge component bouwt. Deze wordt nu samen met Sony's digitale component van de interface in één chip verenigd.

Reacties (25)

[knirfie244]

Niets nieuws, ik heb jaren geleden als stageopdracht ook zoiets gemaakt voor Philips Mobile Display Systems (toen dat nog bestond). We haalden met prototypes makkelijk 1.2Gbps over een enkel differentieel paar (goed er waren dus in totaal wel 4 aders nodig voor spanning en communicatie).

De enige verbetering hier is dus dat je terug gaat naar 2 aders. Maar het voordeel van 4 aders naar 2 is lang niet zo groot als destijds van 30+ naar 4.


Het overgrote voordeel van het reduceren van het aantal aders zat trouwens niet zo zeer in de verbetering wat betreft ontwerpvrijheid, maar in de verbetering in levensduur. Een smallere 2/4 ader folie gaat vele malen langer mee dan een brede 30+ folie.

[Reactie gewijzigd door knirfie244 op 23 juli 2024 11:40]

[loekf2]

Snap niet helemaal wat Sony hier denkt te bereiken. Er bestaat ook al iets als UniPro (MIPI) wat hetzelfde probeert te bereiken. Of ze moeten het UniPro protocol over een koperen draad voeren. Idee van UniPro is ook high-speed interconnect in de telefoon, met Gbit snelheden. UniPro moet zo langzamerhand komen.

[Reactie gewijzigd door loekf2 op 23 juli 2024 11:40]

[TheGhostInc]

Wat Sony probeert is (itt een discussiegroepje) door middel van een concreet product te leveren in een keer een stuk standaardisatie door te voeren.

UniPro & MIPI is allemaal leuk en aardig, maar daar zitten allemaal hele complexe verhalen achter met verschillende belangen. Low power, high speed, tunneling enz. enz.
Ik zou als producent erg veel geduld hebben met het ontwikkelen van producten voor zo'n standaard. Want geheid komen ze er over een jaar achter dat het toch praktischer is om alles NET even anders te doen, waardoor je van al je spullen weer revisies aan het maken bent.

Sony pakt (als producent van zowel mobieltjes als schermpjes) de koe bij de horens en kan dadelijk zowel schermen als controllers leveren en deze eventueel integreren in hun eigen toestellen. Je wil ook alleen communiceren met je (touch) scherm. Als dadelijk IC's ook op schermen geplaatst kunnen worden dan heb je dadelijk een scherm dat je met 2 draden vastmaakt/vervangt, zonder externe componenten of onderdelen.

[Verwijderd]

Het is toch al sinds jaar en dag dat bedrijven allemaal tegelijkertijd hun eigen wiel proberen uit te vinden?

[Badgeryayo]

Bied mogelijkheid voor klaptelefoons die je als touchscreentelefoon kan gebruiken door het scherm om te draaien.

[lexi]

Het scherm van mijn videocamera kan ook al meerdere richtingen in draaien, dus iets dergelijks moet toch al bestaan?

[Verwijderd]

In het ergste geval heb je sleepcontacten.

[psygarden]

Dit kan zelfs al met flatcables hoor

[thaan]

Qtek/HTC Universal had dit al jaren geleden. Werkte prima.

[GekkePrutser]

Nokia ook, de N93 en N93i.

[cyuen]

Sharp heeft dit al een tijdje (sinds 2007 minstens met de 822SH)
http://img.kakaku.com/ima...fullscale/31102000993.jpg

Nu is het wel zo dat een van grote fabrikanten van westerse markten dit nu oppikken.
Ik vind het wel een goede teken (Sony marktaandeel voor mobieltjes is trouwens erg klein in Japan zelf)

Ik heb deze techniek nog niet bij bijv Nokia, Motorola, SE, LG of Samsung gezien op de westerse markt

[Reactie gewijzigd door cyuen op 23 juli 2024 11:40]

[Thasquealer]

Dat is denk toch anders dan wat Baderyayo bedoelt.
In het geval van het voorbeeld wat je geeft hou je een klein stukje over wat perse moet uitsteken.

Je zou nou bijvoorbeeld een mobiel kunnen ontwerpen zodat je het openslaande stuk kunt omdraaien en dan weer dichtklapt.

[JivZ]

Ook het eerste waar ik aan dacht, maar wie weet wat voor innovatieve vormgeving er nu nog meer mogelijk is.

[Verwijderd]

Die draaitelefoons bestaan al lang.

http://chinagrabber.com/i...dget_TV_Phone_9700_02.jpg

Ik heb zelf een toestel gehad die je kon draaien als een tablet.

[-Cn-]

Er bestaan er al genoeg ja. Maar deze ontwikkeling zorgt toch voor meer mogenlijkheden. aangezien dit envoudiger is dan zelf dus een oplossing te moeten bedenken voor die flatkabel.

[.oisyn]

Die draaitelefoons bestaan al lang.

Dat ding wat jij daar laat zien heeft de chip waarschijnlijk in het gedeelde zitten waar het scherm ook zit. Een plat draaibaar scherm wordt al een stuk lastiger. Niet dat ik wil beweren dat het voorheen niet kon, slechts dat je voorbeeld een beetje ongelukkig gekozen is.

[Reactie gewijzigd door .oisyn op 23 juli 2024 11:40]

[Zoop]

Moest gelijk denken aan mijn oude n90, die allerlei kanten op kan draaien: http://www.liewcf.com/blog/wp-images/nokia-n90-body.jpg

Ik neem aan dat ze daar nu gewoon tal van kleine adertjes door een klein gaatje proppen (wat dus gevoeliger is voor beschadiging), en dat dit systeem dus uitkomst bied.

Ik denk niet dat de consument hier veel van zal merken, wellicht dat telefoons met zoals de n90 wat makkelijker gemaakt kunnen worden, dus dat er meer an dat soort telefoons verschijnen, maar verder. ..

[m1dnigh7]

Dit is toch wel een goede ontwikkeling. Een scharniertje uit metaal kan al dienen als draad dan. Hoef je eigenlijk totaal niet meer te letten op de verbindingen. Enkel dat je een volledig metalen scharnier hebt. Denk ik.

[Blokker_1999]

Een scharnier kan nooit een draad vervangen. Hoewel er wel geleiding is, is deze imens onbetrouwbaar omdat de 2 delen van het scharnier ideaal gezien net niet met elkaar in contact staan.

[teaser]

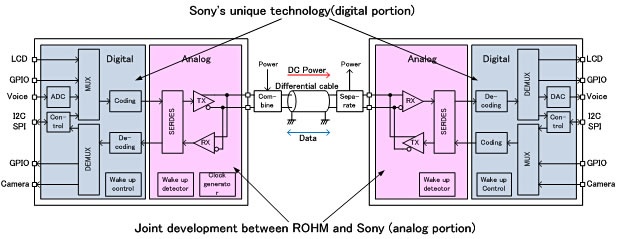

Niet te vergeten dat 1 enkele draad nooit een elektrisch signaal kan vervoeren, er moet ook een draadje terugkomen uiteraard (positief en negatief). Op het schemaatje dat bij het artikel zit zie je zelfs dat er 3 verbindingen zijn: een differential cable (heen-terug) die omgeven is met een massa-verbinding als afscherming.

1 kabel =/= 1 draad

[Reactie gewijzigd door teaser op 23 juli 2024 11:40]

[Bartman12321]

Een scharnier contact zal altijd nodig zijn, het lijkt me niet dat je energieoverdracht kan verkrijgen met maar 1 geleider, je zal altijd een ground moeten hebben. Die 600 mA zal toch op een of andere manier terug naar de bron moeten kunnen stromen.

[_AvA_]

Doet me denken aan 100 volts speakersystemen.

[SIMPY.be]

Doet me eerder aan digitale miniatuutreintjes denken

[joopv]

Sony en hun belangenverstrengeling in diverse bedrijfs takken kennende zullen ze ook nog wel DRM management en content protectie op die 2-draads verbinding maken.
