Door , , 48 reacties

MSI heeft zijn tweede X58-moederbord officieel aangekondigd. Het Eclipse-bord beschikt onder meer over drie x16 pci-e-sloten en over liefst tien sata-poorten. Met zijn prijs van 350 euro is het bord echter niet goedkoop.

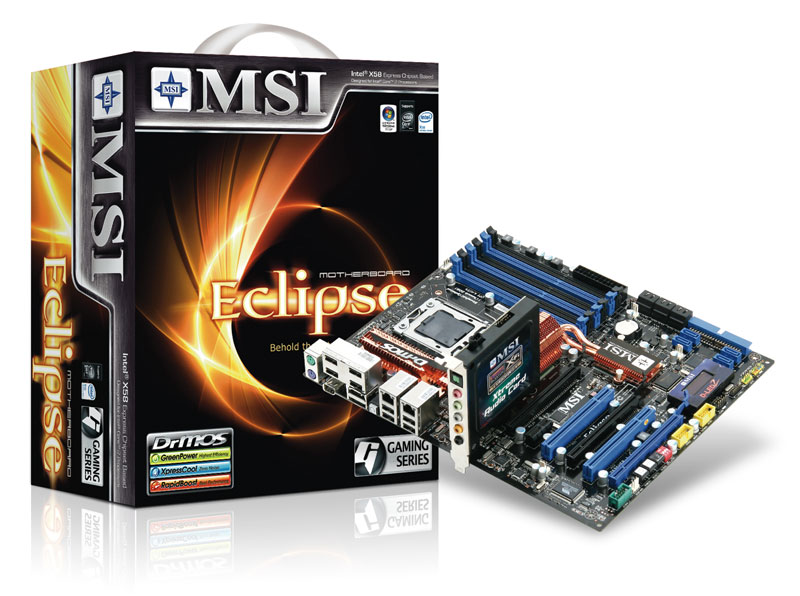

Het nieuwste X58-moederbord van MSI luistert naar de naam Eclipse. Dit Nehalem-bord is voorzien van een voeding met zes fases voor de processor, terwijl twee fases voor de quickpath-interconnects en chipset beschikbaar zijn. Om energie te besparen en het moederbord en de componenten koel te houden, worden de fases pas aangezet wanneer de processorbelasting dat noodzakelijk maakt, dankzij een techniek die MSI Active Phase Switching noemt. De maximale ddr3-geheugensnelheid die het nieuwe moederbord ondersteunt, is 1066MHz, met ruimte voor zes dimm's.

De Eclipse is voorzien van tien sata300-poorten, die ook in raid- of jbod-configuratie gebruikt kunnen worden. Via de drie pci-e-x16-sloten kunnen drie videokaarten worden aangesloten en voor overige kaarten zijn twee pci-e-x1-slots en evenzoveel pci-slots beschikbaar. De ich10 ondersteunt naast de nodige usb-, esata-, netwerk- en firewirepoorten ook zes sata300-aansluitingen. Daarnaast plaatste MSI de JMB322-raidchip op het moederbord, die nog eens vier sata300-poorten afhandelt. Het moederbord is voorzien van een losse X-fi-geluidskaart en moet zo'n driehonderdvijftig euro kosten. De introductiedatum valt samen met die van de Nehalem of Core i7-processors, op 17 november.

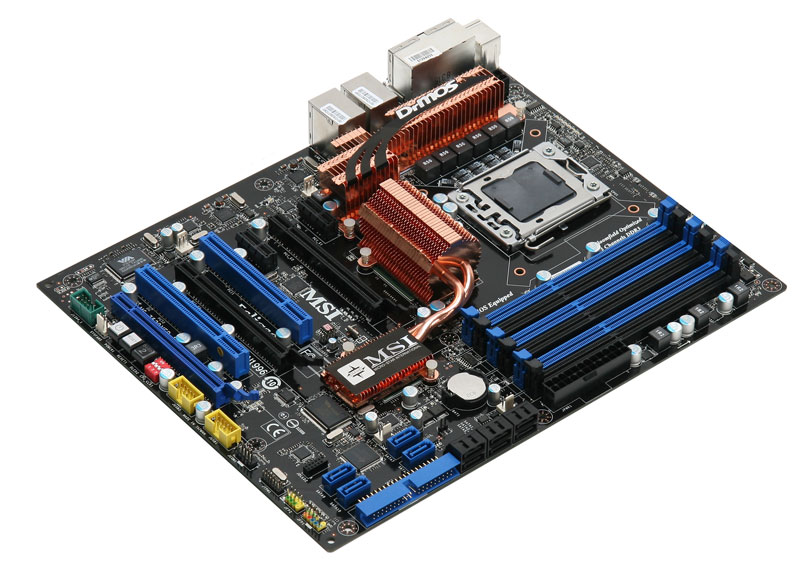

MSI Eclipse X58-moederbord MSI Eclipse X58-moederbord
Moderatie-faq Wijzig weergave

Reacties (48)

Leuk dat je er een geluidskaart bijgeleverd krijgt. Volgens mij heeft nagenoeg iedereen al een losse geluidskaart, en is het overbodig, en maakt zo'n kaart een/ dit moederbord alleen nog maar duurder dan nodig is. Eigenlijk zouden ze een versie moeten uitbrengen mét geluidskaart en 1 zonder, en dan die laatste een eurootje of 50 tot 100 goedkoper. Daar komt nog eens bij dat een X-Fi onder vista niet eens gebruik kan maken van alle features die hij aan boord heeft...

> Ik vind het trouwens opvallend dat de X58 moederborden zo duur zijn. De X975, X38 en X48 had je bij de release al voor zo'n 200 tot 260 euro. Ik begrijp best dat features duur zijn, en dat een moederbord die zowel SLi als CF ondersteunt, en ook nog eens een X-Fi of ander soortige geluidkaart meegeleverd krijgt aan de prijs is, maar ik vind 350 euro voor een moederbord wel heel erg veel... En ik ben niet iemand die zo snel zeurt over prijzen.

Edit; wat ook wel opvallend is, is dat de "CPU plaatsing" in vergelijking met de X38 en X48 een kwartslag gedraaid is. De "inkeping" wijst nu naar beneden, terwijl bij de X38 en X48 de inkeping van de CPU naar rechts wees, als je het moederbord recht voor je hield. Hij lag bij de X38 en X48 zeg maar op zijn zij, en staat nu rechtop. Ik zag dat ook al bij het Foxconn Blood Rage bord die eerder vandaag voorbij kwam.

Edit2: sorry; ik ben wel blij dat MSI van die vreemde heatpipes op de Northbridge is afgestapt. Ik vond die dingen er nogal kermisachtig uitzien. Dit ziet er strakker en professioneler uit. Ik vind het wel een mooi "clean" bordje. En er is wel goed nagedacht over de layout.

[Reactie gewijzigd door Format-C op 20 oktober 2008 23:21]

Lijkt mij het maar zo, of is dit een dikke honderd euro overpriced... of mis ik iets...?
Nou, de X58 van Asus zit ook in die prijsklasse hoor. X58 bordjes zijn gewoon erg duur. Ik ben erg benieuwd naar dit MSI bordje moet ik zeggen (is het gemeen om te zeggen dat ik nog maar 2 dagen hoef te wachten voordat ik ermee mag testen :+).

Ik denk dat we even moeten afwachten tot de X58 er is en de merken onderling kunnen concurreren, dan zullen de prijzen hopelijk wat zakken. Daarnaast zie je dat de prijzen adviesprijzen zijn en de retailprijzen daar vaak al 50 euro onder zitten. Dat was bij de high-end P45 borden namelijk ook het geval.
ik heb al enkele reviews/previews gezien, er wordt gesproken over het overclock bordje van de eerste generatie X58 planken!
ik kan niets anders zeggen dat ik ze het gun,
de eerste planken van MSI voor Socket 939 waren ook OC wondertjes (vergeleken met de competitie dan)
dit zou ze wel weer een stapje voorwaarts doen zetten op de markt.
Klopt, maar het nou terugzien in de productiemodellen.

MSI en high-end bordjes, ik herinner met het K7turbo drama nog prima, met hun Xeon bordjes uit 2006 heb ik ook het een en ander meegemaakt.. high-end en MSI vind ik geen combo, de mid-range bordjes zijn echter wel altijd meer dan de moeite waard, en de support is ook prima... R&D is schijnbaar gewoon niet helemaal hun ding.
Het K7 drama was vrijwel geheel te wijten aan dode elco's. Dat was een issue waar veel fabrikanten tegenaan liepen, maar bij MSI het duidelijkst merkbaar was.
MSI daarentegen is zo'n beetje de enige fabrikant die hier wel actief iets mee deed. Wellicht dat wat mensen zich Project Florida - A motherboard is reborn nog herinneren? Dit waren allemaal MSI borden en de condensatoren waren allemaal door MSI geleverd, geheel gratis.

Ik heb hetzelfde geprobeerd bij ECS, Soyo, Soltek, Abit en nog wat andere merken, maar die geven allemaal niet thuis als je om support vraagt.

Voor de nieuwere borden heeft MSI imho wel een paar missers gemaakt, met name op het bios gebied. Die dingen zaten niet altijd lekker in elkaar en je had veel compatibility issues te pakken. Ik heb het geluk gehad dat ik een aantal high-end P45 borden heb kunnen testen en ik moet zeggen dat ik zeker onder de indruk ben van hun nieuwe borden. Ik zie daarom eerlijk gezegd ook niet in waarom MSI en highend borden niet meer samen kunnen gaan, ook al was dat vroeger misschien wat anders. Kwalitatief zijn ze gewoon heel erg veel beter geworden in de afgelopen tijd namelijk.
Apart dat MSI dan wel het wereld record heeft gebroken op FSB...
Dus dat noem ik high-end. En Asus en Gigabyte hebben ook zat drama's, dat hoort er bij, je kan vast file parkeren? Heb je niet 1 op de 10x dat je toch een keer verkeerd insteekt, al heb je het al zo vaak gedaan...
Zoals ik al aangaf komen ze in testen, met review samples altijd verassend goed uit de test, de borden die je echter op de schappen krijgt voldoen alleen meestal niet aan de verwachtingen die je aan de hand van de review krijgt, vandaar dat ik ook aangaf dat ik het in productiemodellen wilde zien.
Ik vind het nog steeds overpriced, omdat de CPU bij deze sockets.
X58 is toch enkel voor i7 meende ik.

De geheugen volledig en quickpath gedeeltelijk voor zijn rekening neemt.

zodat er nog maar 1 chip overblijft.


De meerwaarde bij dit bord is dat MSI/Creative kaartje.
Hij is erg duur, maar dat staat ook in het bericht.
als je de prijs van de X-fi kaart er af trekt vind ik de prijs voor een X58 plank wel mee vallen
Kan iemand uitleggen hoe een fase bij DC werkt? Dit omdat een CPU DC gebruikt, is het dan gewoon een AC met een offset zodat hij altijd >0V is?
Om van de spanning die je voeding levert je Vcore te maken in de grootteorde van 1V wordt er gebruikt gemaakt van buckconvertors omdat deze een véél beter rendement hebben dan lineaire regelaars. Bij buckconvertors ga je de energie tijdelijk in een spoel opslaan en vervolgens terug vrijgeven. Dit wordt gedaan door middel van dutycycle regeling. Hoe groter je dutycycle hoe meer energie je opslaat in je spoel en dus hoe hoger je uitgangsspanning gaat zijn. Wordt er nu echter minder stroom gevraagd dan moet je dutycycle regeling ook aangepast worden. Om een voldoende groot regelbereik te krijgen van enkele amperes tot honderd ampere ga je verschillende van die regelaars aan elkaar schakelen. Elk zo een regelaar wordt een "phase" genoemd.
Ik denk dat ze met fase gewoon bedoelen dat hij apparte lijnen heeft en dat elke lijn appart gestabiliseerd is enzo. Maar ik kan ook mis zijn natuurlijk.
Het is een geschakelde voeding, dus de lijn wordt gevoed met pulsen die een gemiddelde spanning leveren die gewenst is. Hoe meer van die voedingen die samenwerken, hoe preciezer die spanning.
Het jammere is dat er geen PCI-E 8X op zit voor normale kaarten zoals een RAID controller. Het is altijd alleen maar VGA ;(

Deze bordjes zijn wel voorzien van rijkelijk veel extra`s.
Je kan een x8 kaart ook gewoon in een x16 slot douwen, of zelfs in een x1 slot, als je denkt dat x1 de bandbreedte kan leveren.
Een x8 kaart kan wel in een x16 slot ja, maar *niet* in een x1 of x4 slot. Dat kan alleen met hele speciale out of spec sloten met een 'open achterkant'.
Open sloten zijn niet "out of spec".
Het is gewoon gespecificeerd als zijnde mogelijk. Het is namelijk niet veel anders als een slot wat fysiek 16 x is maar niet meer dan 8x lanes tot zijn beschikking heeft.
Electrisch is er geen verschil tussen beide oplossingen.
Hoezo? Die poorten MOET je niet gebru[ken voor Video hoor.
Ik heb mijn Areca hier in een Crossfire slot zitten. RAID controllers en andere kaarten werken perfect in 16x sloten ookal zijn die bedoeld voor videokaarten.

Als ik de layout op dit X58 bord bekijk is deze juist zeer geschikt voor raidcontrollers. Je kunt 2 videokaarten steken die elk 2 sloten in beslag nemen, de raidcontroller in het onderste slot en dan heb je nog een PCI en PCIe 1x slot over voor geluidskaart en bvb tv-tuner of Physx ofzo.

[Reactie gewijzigd door VTOLfreak op 20 oktober 2008 19:06]

Een PCIe slot is niet echt bedoelt voor videokaarten. Daar worden die dingen wel het meeste voor gebruikt, maar het idee erachter is dat je iedere denkbare kaart erin kan steken. Zelf heb ik op mijn X48 ook een RAID controller in het primaire PCIe slot hangen, de functies van die dingen zijn allemaal hetzelfde, al heeft de ene wat meer lanes dan de andere.
Hat kan aan mij liggen maar ik zie zosnel geen verschil tussen die eerste twee foto's? :?
Verder wel een mooi bordje maar 10 sata poorten is voor de gemiddelde user echt zwaar overkill :P 8x1.5GB anyone? ;) Dan zijn er nog 4 extra poorten :{ wtf
10-8 is 4 tegenwoordig?

Btw: arraytje van 8 schijven plus twee schijven in raid1 voor je os is helemaal zo'n gekke config nog niet.
Alleen gaat je dat niet lukken op dit bordje (tenzij je software raid gaat draaien). 6 schijven zitten aan de ICH10R, dan blijven er nog 4 over. Die zitten op dit bordje op een andere controller (de mediakit vertelt me niet echt duidelijk welke).

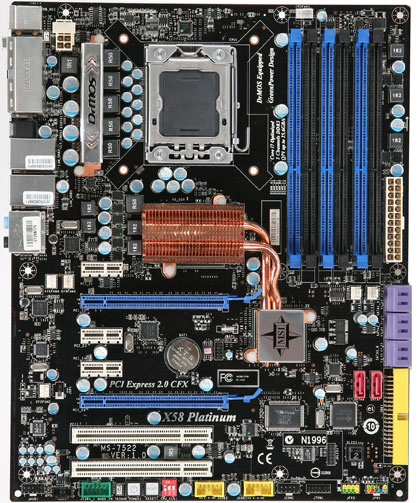

Overigens voor alle mensen die zich druk maken om de prijs, er komt nog een X58 Platinum aan, die heeft zo te zien een stuk minder features, dus zal waarschijnlijk wat betaalbaarder worden.
die 4 zijn hardware raid als ik me niet vergis
Maar een gemiddelde user zal ook geen high-end chip kopen zoals deze. Die koopt eerder een P45 die 1/3e is van de prijs (en straks de P55 als de Nehalem cpu's gemeengoed zijn).

Ik denk dat de featureset vrij goed aansluit bij de doelgroep. 10x S-ATA is nou ook weer niet overdreven belachelijk als je een leuke array gebruikt (zegt de persoon met 16 poorten in gebruik :P)
een gemiddelde user koopt geen moederbord, maar een systeem met dit bord er in.
De users die array's maken van dergelijke omvang kopen wel een hardwarematige raidcontroller en hebben al die onboard sata-poorten dan helemaal niet meer nodig, hooguit voor een brandertje en OS-diskje ;)
voor het nieuwste van het nieuwste vind ik het tog jammer dat hij maar tot ddr3 1066MHz ondersteunt, en dat voor een prijs van 350....
Ligt dat niet gewoon aan de processor?
Nee hoor, in het nieuws vandaag stond ook een mobo van foxcon dat DDR3-1800 ondersteund.

Ben het volkomen met darkreptile eens dat het wel beetje langzaam is vooral voor die prijs ja. Ik bedoel DDR2 kun je tegenwoordig ookal kopen met een standaard klok van die snelheid en menig nieuw moederbord met DDR2 ondersteund dat ook gewoon.
maar die foxcon plank heeft maar 3 slots en deze weer 6
zal dus wel aankomen op de max bandbreedte
Dat denk ik niet:

Intel's Core i7 Extreme 965 OCed to 4,067MHz

The guys at Coolaler.com forums have managed to get their hands on MSI's X58 Eclipse motherboard and paired it up with Intel's Core i7 Extreme 965 CPU and some high-quality G.Skill triple-channel memory kit.

Using MSI's crown jewel based on the X58 chipset, the guys at Coolaler forum managed to get Intel's Core i7 Extreme all the way to 4,067MHz, while the G.Skill 6GB DDR3 kit was overclocked to 1,017.5MHz (2,034MHz). One of the interesting things is that memory was able to achieve that OC with voltage set at 2.05V, while the CPU VCore was set at 1.576V, which means only one thing: that MSI's Eclipse, unlike some other X58-based motherboards, can separate CPU and memory voltage and the 1.65V limit doesn't apply.

The memory in question works at 1017.5MHz at 10-8-8-24 1T latency with FSB ratio set at 2:12. That OC was enough for MSI's Eclipse to break the memory bandwidth record and score 21647MB/s in the Everest memory read test. It looks like MSI has a great X58 motherboard and that we can finally see some records broken on it.

http://www.fudzilla.com/i...sk=view&id=10009&Itemid=1

[Reactie gewijzigd door wiskid op 21 oktober 2008 07:50]

Ja maar ging die niet meer dan 400 euro kosten, over prijzen gesproken... (tenminste dat is die rooie dacht ik)

[Reactie gewijzigd door Raptorial op 22 oktober 2008 17:10]

1.5TB bedoel je ;) en ik kan je zeggen dat het echt wel uit kan komen en er zijn meer apparaten die SATA gebruiken. Maar de bord rechtvaardigt imho de prijs wel. Voor de rest vind ik het een leuke insteek van MSI. Meer concurrentie tegen Asus (en Foxconn nu ook) kan alleen maar goed uitkomen!
Sorry hoor, maar ik vind het belachelijk veel. In de Core 2 Duo en P965 tijd kostte mijn P5b Deluxe maarliefst 189 euro. Dat was 2 jaar geleden al extreem veel. De Gigabyte DQ6 met P965 daargelaten. Maar destijds was dit dé high-end chip voor de Core 2 Duo. En nu stijgt de prijs naar maarliefst 350 euro? En waarvoor? Een paar extra connectortjes en een nieuwe socket. Ik vind het teveel. 200-250 euro zou een veel betere prijs zijn. Het is overklok bord, maar een gewoon X58-bord met i7 ondersteuning. Niks fancy's aan dus.
Niet helemaal waar. De 965 is de mainstream chip geweest. Als je de high-end wilde hebben dan zat je aan de 975x chipset. Die was weer een heel pak duurder.

Highend
975
x38
x48
x58

Mainstream
965
P35
P45
(P55)

Budget
945
P33
P43
(P53?)
De 975 was weliswaar de zogenaamde high-end chip, maar deze had ook de verouderde ICH7R southbridge. De oude PATA controller was nog aanwezig. Desalniettemin kostte het Asus 975x bordje ook hoogstens 220 euro.
Maar bovenstaande schema is gebaseerd op de manier waarop intel de chips in de markt heeft gezet. De 965 was bijvoorbeeld al interessanter dan de 975 in een aantal gevallen. Net als dat de P45 interessanter is in veel gevallen dan de X48, tenzij je een extreme overclocker bent :)
Het is erg duur maar er zit wel een geluidskaart bij, en wat je zo hier en daar leest kosten al deze bordjes rond de 300 euro .Ik kan bij na niet wachten om een nieuwe pc samen te stellen ,mijn amd939 bordje kan het allemaal niet meer bijhouden.
Op mijn P5B bordje met ICH8 en jMicron voor Raid, schijnt jMicron niet de beste keus te zijn voor RAID (veel problemen als je internet mag geloven). Weet iemand of met dit bord jMicron wel ok is?
Die andere 4 SATA zitten op een andere controller, en het is ook hard-ware raid, dus werkt ook onder linux en alle andere dingen die je zou willen draaien.

Ook mooi is dat het true 6 Phase is, en niet dat gerotzooi met 12 in stappen van 2 of 4, dat is van die makreting bull, dan verlies je zelfs energie aan het teveel aan componenten op die mos-fets... MSI heeft dan weer DrMOS.

En ik ben zeker benieuwd wat er gaat gebeuren met het hogere bord, want er waren er toch 3? alleen zijn er nu pas 2 officieel bekend gemaakt, maar op die slide op die foto stond er ook 1 onder de afkorting TBD (to be desided)..

Vind het ook goed dat de heatpipe niet de hitte van de chipset naar de mosfets DrMOS voerd...

[Reactie gewijzigd door Raptorial op 21 oktober 2008 10:46]
