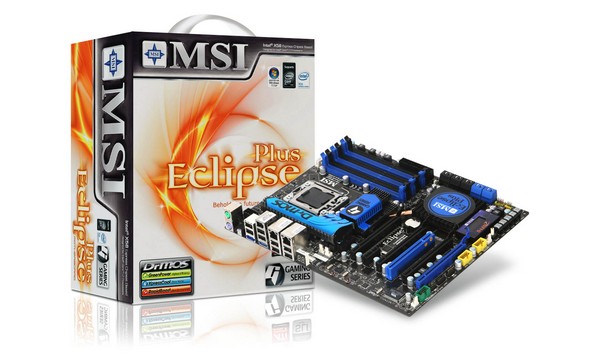

Details over MSI Eclipse Plus-moederbord met NF200-chip duiken op

MSI komt met een nieuw X58-moederbord dat vier pci-e x16-slots heeft. Dit wordt mogelijk gemaakt door de NF200-chip van nVidia, die voor extra pci-e-lanes zorgt. Het nieuwe bord is vooral gericht op gamers.

MSI's nieuwe telg heeft de naam Eclipse Plus meegekregen en is gebaseerd op de X58-chipset, die standaard al de mogelijkheid tot zowel sli als crossfire biedt. Het grote verschil tussen de Eclipse Plus en het kleinere Eclipse-moederbord zit in het gebruik van de NF200. Deze chip fungeert als een soort netwerkswitch voor pci-e-lanes, waarmee het aantal van 36 lanes van de X58-chipset kan worden opgevoerd. De precieze configuratie van de pci-e slots kon MSI Nederland niet aan Tweakers.net bekend maken. Er mag echter worden aangenomen dat het moederbord drie volledige pci-e x16-slots krijgt, waardoor het mogelijk wordt om drie kaarten in sli-opstelling te draaien die dan allemaal de maximale hoeveelheid bandbreedte tot hun beschikking hebben. Het vierde slot zal in zo'n geval vermoedelijk of niet bruikbaar zijn, of slechts een pci-e x4- of x8-slot worden.

Hardocp testte al een vergelijkbaar X58-moederbord met de NF200, en kwam tot de voorlopige conclusie dat drie pci-e x16-slots niet sneller zijn dan één pci-e x16-slot en twee pci-e 8x-sloten. De NF200 introduceert waarschijnlijk toch enige vertraging, waardoor een moederbord met minder lanes toch efficiënter met de beschikbare bandbreedte kan omspringen en meer frames per seconde kan produceren. MSI's nieuwe moederbord heeft verder een iets andere layout dan zijn voorganger; zo zijn zowel de serial-ata-poorten als de debug-ledjes verplaatst. Het koelblok bij de southbridge is groter geworden en is nu, net zoals de rest van de koelblokken, zwart geschilderd. Over de prijs kon MSI ook niets vertellen, wel wist het bedrijf te melden dat het nieuwe bord vanaf februari beschikbaar zal zijn.

Reacties (17)

[MSalters]

Extra lanes klinkt leuk, maar we moeten het doel van die lanes niet uit het oog verliezen. Dat is voor een groot deel om data van de CPU naar de insteekkaarten te sturen, danwel in te lezen. De maximumsnelheid daarbij is de snelheid van de bottleneck. De bandbreedte tussen de X58 chipset en de NF200 chip beperkt de feitelijke bandbreedte die de NF200 richting PCI-express kan aanbieden.

De uitzondering is SLI verkeer dat van de ene vidoekaart naar de andere gaat. De NF200 zou dat niet via de X58 chipset hoeven sturen. Maar SLI drivers zijn al geoptimaliseerd om dat te vermijden.

[SG]

Ja wil dan eigenlijk ook eerst de Chip layout weten. En wat voor chip interconnect gebruikt is. En vooral de bandbreedte daarvan.
Want hoe zijn die nF200 aangesloten.

Verwacht dit.
Bij de Eclips plus één nF200 zou dus betekenen.
X58 <-> 1* PCI_E_2.0_16x
X58 <-> 1* PCI_E_2.0_16x< -> nF200 <-> 2* PCI_E_1.0_16x

Tenzij de X58 een extra QPI heeft of op de CPU. En dat die de bandbreedte zou kunnen leveren.

[Navi]

Op dit moment zijn er geen spellen die 3 videokaarten nodig hebben, die komen uiteraard nog wel, dus een goeie manier zou nu wel zijn dit mobo met een hd4870x2, en over een jaartje of 2, nog een 4870x2 erbij. (en later nog 1?) (6 gpu's!)

Moet je wel een processor hebben die dat bij kan houden...de huidige core i7's kunnen dat al niet, dus misschien de next gen, maar die moeten dan wel weer in dit mobo kunnen...

[Andros]

Dat is iets dat al jaren geroepen wordt. Ik ken nog heel veel mensen die indertijd een DUUR nForce 4 SLI bord kochten met een Athlon 64 3700+ erop. Een gigje ram erbij, een 6600GT en het eeuwige argument: over een half jaar koop ik gewoon een 6600GT bij. Niemand heeft dat ooit gedaan, later gewoon geupgrade naar een 7600GT en datzelfde argument geroepen. Nog later geupgrade naar een Intel systeem met E6600 en een 8800GTS of GTX. Kortom, niets aan dat SLI gebeuren gehad. Zolang er elk half jaar een nieuwe serie videokaarten verschijnt is Crossfire en SLI gewoon niet interessant om het te kopen als upgrademogelijkheid. Praktisch iedereen kan vooruit met een mATX mobo en een enkele mid-high end videokaart (HD 4850). Jaartje later upgraden naar de HD 5850 of wat er dan ook op de markt is, de videokaartmarkt gaat simpelweg veel te hard om aan multiGPU als upgrademogelijkheid te denken.

[sacaji]

Dat lijkt mij een top board, met 4 GPU's, damn,
Alleen jammer genoeg zijn tests gebleken en valt het tegen,.
Ik wil de prijs wel weten.

[Marc Rademaker]

Als ik zou moeten schatten, 330-350 euro. De NF200 chip kost 30 dollar, voeg daar het extra pci-e slot aan toe en de grotere koeling, dan zou 330-350 euro me niet verbazen.

[petje1990]

Maar asus heeft dit toch OOK AL de P6T6 WS Revolution die heeft ook zo'n nvidia chip erop. maar als deze net zo duur wordt als de eclipse van nu dan koop ik hem wel

[bigbadbull]

Er mag echter worden aangenomen dat het moederbord drie volledige pci-e x16-slots krijgt, waardoor het mogelijk wordt om drie kaarten in sli-opstelling te draaien die dan allemaal de maximale hoeveelheid bandbreedte tot hun beschikking hebben. Het vierde slot zal in zo'n geval vermoedelijk of niet bruikbaar zijn, of slechts een pci-e x4- of x8-slot worden.

doet mij denken aan die nieuwe pc's die hier onlangs voorgesteld werden.
3 SLI kaarten en de 4e (lichtere) kaart dient dan voor de physics.

[Neglacio]

Worden er nog steeds aparte PPU's verkocht? Ik dacht die volledig geïntegreerd in de nVidia kaarten zaten.

[TheMazzter]

Er wordt nu meestal gewoon een iets lichtere GPU extra aan het werk gezet om alleen physics te doen.

[hollandismad]

bigbadbull bedoeld dat een 4e GPU puur voor physics wordt ingezet.

[SG]

@Neglacio.
Ja ze worden nog steeds verkocht. Oude stock. Misschien al EOL maar weer dat niet zeker.
Dat van die intergratie dacht je verkeerd. Geen een nV GPU heeft wat met PPU te maken.
De shaders doen de PhysX berekening dmv de C like Cuda taal die shader machine code voor nV SM4.0 shaders genereerd. Toegepast voor de nVGPGPUU code path van de PhysX SDK..

[TERW_DAN]

Ik vind extra PCIe sloten eerder interessant voor naast een leuke dual gpu set er een RAIDcontroller in te pluggen. (hoewel de meeste RAIDcontrollers nog wel genoeg hebben aan een x8 slot).

Als het goed is komen de reviewsamples (incl een 295GTX) er over een week of 2 aan begreep ik van MSI. Dus tegen die tijd zal er wel wat meer beschikbaar zijn over prestaties

[sacaji]

Dat wil ik wel zien zo een review, ik twijfel nog steeds aan welke mobo + ram ik ga nemen, als ik eind van het jaar me PC ga upgraden, dan zijn er genoeg nieuwe mobos, en zijn ze goedkoper.
Dan heb ik zo een i7 onder me kont!

[cedrique]

Welke CPU kan zoveel GPU's van genoeg data voorzien ? Enkel op gigantische resoluties lijkt mij dit nog nuttig

[A Lurker]

Denk je dat mensen met 4 GPU's op 1680x1050 gamen? Mensen die 4 GPUs aanschaffen en er ook echt verstand van hebben zullen over het algemeen resoluties als 2560x1600 gebruiken. 1920x1200 en flinke AA en AF kan ook nog.

En een Core i7 op 3+ GHz zou wel voldoende moeten zijn, dat is vrij goed haalbaar voor een Tweaker.

[EasyBoarder]

Jammer dat de prestaties tegen lijken te vallen.. Wel goed dat er steeds meer X85 borden opduiken. Zo hebben we straks nog iets te kiezen als de Core-i7 betaalbaar wordt!
