Specificaties MSI K8D Master dual Opteron moederbord

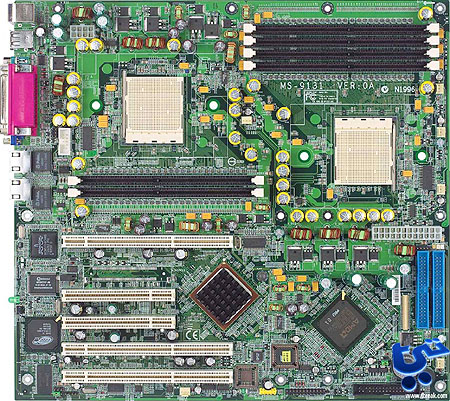

Op het forum van t-break zijn de specificaties en een afbeelding van het MSI K8D Master dual Opteron moederbord verschenen. De MSI K8D Master beschikt over zes DIMM-slots, waarvan vier zijn aangesloten op de geheugencontroller van de eerste processor en de overige twee DIMM-slots aan de tweede processor hangen. De geheugenbanken kunnen uitgerust worden met maximaal 12GB Registered DDR200, DDR266 of DDR333 geheugen. Het bord heeft drie 100MHz PCI-X-slots, twee 32-bit 33MHz PCI-slots en een optie voor één mini PCI-slot, bedoeld voor rackmount servers. Verder zijn er een Broadcom dual port gigabit ethernet controller en een ATI RageXL videochip geïntegreerd. De plank is niet uitgerust met de AMD-8151 HyperTransport AGP-tunnel en beschikt derhalve niet over een AGP-slot.

	MSI K8D Master specificaties
	Processor		Dual AMD Opteron DP Processor (940pin socket)
	Geheugen		6 DIMMs. Max. 12GB Registered DDR SDRAM (DDR200/266/333)
	PCI-slots		3 PCI-X (64-bit/100MHz), 2 PCI (32-bit/33MHz), 1 mini PCI (option for rackmount solution)
	LAN		Broadcom BCM5704C (Dual 64-bit Gigabit LAN ports)
	VGA		ATI Rage XL Graphic chip w/ 8MB Video SDRAM
	Server management		NS mBMC on board with MSI Management Suite (MMS)
	I/O-connectors		2 PS/2, 2 Rear/2 front USB, Dual LAN, 1 VGA, 1 Parallel/1 Serial
	Form factor		Extended ATX (SSI compliant)
	Afmetingen		12 x 13 inch (30,48 x 33,02 cm)

Reacties (35)

[Biff]

Heh jammer, weer zo'n suf serverbord zonder AGP slot. Als er nou al 64-bit PCI grafische kaarten te krijgen waren was ie van mij geweest. Het blijft wachten tot mei voor de workstation borden, erg jammer hoor.

[Ruuddie]

Uhm, wat maakt het uit of er AGP op zit of niet? Dit is een Opteron he, geen Athlon64, en zoals je weet is de Opteron de echte serverversie, die dus iets meer kost dan de normale consument kan betalen. En laten ze in een (bijv web-)server nou net geen Radeon 9800 Pro nodighebben . Waarom ik zeg dat een Opteron een echte server CPU is, en een Athlon MP (die veel thuisgebruikers hebben) niet, is omdat de MP eigenlijk een iets omgebouwde XP is, en dus dezelfde performance levert, in tegenstelling tot de Athlon64 en de Opteron. (verschil in cache en soms in core, bij de SledgeHammer)

/edit: wel bout trouwens die voedingaansluiting. Ze hebben wel mooi de manier van de MPX aangehouden: ATX2.03 én een soort dubbele ATX12V gebruiken. Heb je dus niet meer het probleem dat de ATX2.03 connector kan doorfikken (zoals wel vaker gebeurde bij de MP chipset). Maarja, hoe ze 'm hebben geplaatsd: de ATX2.03 rechts in het midden, en de ATX12V links bovenin. Beetje vreemd, maar wel lekker .

[Dynacomp]

Toch best logisch die voedingsaansluitingen, ze zitten direct naast de DC-DC converters bij de processoren.

[Treb]

deze connectoren zijn bedoeld voor EPS12V voedingen, en niet voor de standaard ATX-12 of ATX-24 PSU's

Waarschijnlijk is het inderdaad EPS12V maar het kan ook ATXGES zijn, dat kun je aan de connectoren niet zien, maar de pinbezetting is anders.

De eerste Tyan thunder borden b.v. waren volgens de ATXGES specificatie, maar langzamerhand gaan deze ook over naar de EPS12V specificatie.

Meer info over EPS12V is te vinden op de site van Server System Infrastructure.
http://www.ssiforum.org/

[Firefox]

!!!! als je goed kijkt naar de voedings punten zou ook wat anders op moeten vallen:

Hoewel het bord een Extended ATX form faxtor heeft, is de voding NIET ATX compatible. Deze connectoren zijn bedoeld voor EPS12V voedingen, en niet voor de standaard ATX-12 of ATX-24 PSU's.

[Biff]

Uhm, wat maakt het uit of er AGP op zit of niet?
Dit is een Opteron he, geen Athlon64, en zoals je weet is de Opteron de echte serverversie, die dus iets meer kost dan de normale consument kan betalen.

Het onderscheid was me duidelijk, hoor. Workstation borden zijn echter al enige tijd aangekondigd, jouw stelling dat de Opteron een echte server CPU is lijkt mij dus eerlijk gezegd nogal overbodig.

Zoals ik zei wil ik dus graag een dual Opteron bord met een AGP slot, géén Athlon64. Ik wil SMP en een grote cache. En mijn dual Xeon wordt mijn 2e systeem.

[typhon]

Ik mis nog een ding..... Dit soort mobo's worden ook wel gebruikt in grafische workstations. Maar het kan zijn dat MSI ook nog een ander mobo uitbrengt wat hier wel geschikt voor is, dus geen groot probleem denk ik zo...

[The Source]

Dit mobo is een server mainboard (zonder AGP), er komt inderdaad nog een workstation versie met AGP slot.

[Anoniem: 6882]

PCI-X grafiesche kaarten zullen niet zo lang meer op zich laten wachten denk ik... laatst was er een topic over een nieuwe Intel chipset en op dat bord zat al een VGA kaart in een PCI-X slot...

[SH007]

Ik denk dat je nu PCI-Express en PCI-X door elkaar haalt
PCI-X is namelijk helemaal niet bedoeld voor grafische kaarten...

[Anoniem: 29057]

Leuk boardje.. wel wazig dat die 2 dimm bankies zover van die andere 4 af zitten...

[Femme]

De geheugencontroller zit niet meer in de northbridge maar in de processor. Het is logisch dat ze de DIMM slots dan zo dicht mogelijk bij de processor willen plaatsen. Dual Opteron systemen hebben twee geheugencontrollers. Vandaar dat er twee rijen DIMM slots zijn.

[SG]

Opteron's zijn Dual channel DDR Dual Opteron hebben dus bij elkaar 4 channels 2 per CPU. Ik zie dus 2 channels met 2 dimms en de ander CPU 2 channels met 1 dimmslot. Opteron's kunnen per channel 4 dimm's registerred ECC aansturen dua zou je bij Dual Opteron 2(CPU)*(2DDRChan)*(4Dimmslots) 16dimm's slots gaan. Maar dat houd in dat je daar de plaats voor moet hebben dus nog groter formaat mobo. Ze doen dus deze beperkte dimmslot configuratie om de mobo size te beperken. Dus 8 per CPU. Dit mobo heeft betrefd doorgroei mogelijkheden voor mem 'n beperking 6 van de 16 wat die architektuur max aankan. 6 DIMMs. Max. 12GB. 2GB reepjes dus er komen grote mobo's met 16 sloten 32GB

[kalizec]

Zo wazig is dat niet als die 2 bij de andere proc horen als die eerste vier.

[The Dolf]

Dan is het toch logischer dat er bij ieder 3 zitten? Beetje oneerlijke verdeling. Want zou je voor de optimale werking maximaal 8GB aan geheugen weg kunnen stoppen.

[Femme]

De onevenwichtige verdeling zal ongetwijfeld een reden hebben. De meest waarschijnlijke is dat er te weinig ruimte is voor vier DIMM slots in de linker bovenhoek van de plank. Drie slots zijn waarschijnlijk niet mogelijk omdat de Opteron processor een 128-bit geheugeninterface heeft, waardoor DIMMs in paren geïnstalleerd moeten worden.

[SG]

Aangezien elke CPU zijn eigen memory heeft is een symetrische verdeling niet echt problematisch. Wel horen de twee channels per CPU symetrisch bestukt te worden zodat 128bit memory accses gegarandeerd wordt. Dus CPU links krijgt max 4GB aan mem CPU rechts krijgt max 8GB mem en dat hoeft niet 'n al te groot probleem te zijn ivm numa architektuur.

[The Dolf]

Ze mogen het bordje wel eens afwerken. Of wordt er van een systeembouwer verwacht dat ze zelf die gaten voor de koeler boren


Er zijn naast de 2 gaten ook telkens 4 plaatsen waar opmerkelijk weing sporen lopen en dus lijkt op een oude koelerbevestiging.

Was ook grapig bedoeld maar blijkbaar zijn de moderators op dit uur al een ochtendhumeur

[Femme]

Het bord hééft per processor twee gaten voor een degelijke bevestiging van Socket 940-compatible heatsinks.

[Anoniem: 32049]

Misschien zie je ze over het hoofd, maar een stukje van de sockets af zitten er twee gaten. Er komt namelijk ook een andere design voor de koeling, waarbij inderdaad gebruik wordt gemaakt van twee gaten en een plaat aan de achterkant.

[Anoniem: 77173]

Klinkt errug leuk... alleen de vraag die in mij opkomt, is: voor wie zijn deze boardjes primair bedoeld? Levert MSI OEM's voor andere fabrikanten?

Ik heb de ervaring dat bedrijven doorgaans kiezen voor een Bekende Naam die een complete machine levert, inclusief een servicecontract.

Ik ben dan ook zeer benieuwd wanneer deze AMD's hun intrede zullen doen bij b.v. Compaq/HP of Dell.

Het "doe het zelven" is volgens mij in de serverwereld niet zo gangbaar. Alhoewel... als je ziet hoe Compaq z'n servers levert.. - je krijgt bijna alles los geleverd, mag je 'm zelf in elkaar zetten!

Ik kan best tegen m'n opdrachtgever zeggen "Kijk, die Compaq kost $6000, maar voor $3000 bouw ik je een servertje die nog sneller is ook"... maar of hij daar nu in zou trappen? Bovendien, of je prijstechnisch tegen een dozenschuiver als Dell zou kunnen concurreren valt ook nog te bezien..

[rsmits]

Bovendien, of je prijstechnisch tegen een dozenschuiver als Dell zou kunnen concurreren valt ook nog te bezien..

Maar laat het zo zijn dat Dell alleen intel processoren gebruikt.

[Anoniem: 77173]

Nog niet nee... echter een oud artikel van pcworld en the register repten over een mogelijkheid als Opteron (als eerste AMD) - dit twee jaar na dato toen Dell AMD als 'onbetrouwbaar' betitelde...

http://www.pcworld.com/news/article/0,aid,97863,00.asp
http://www.theregister.co.uk/content/3/25107.html

[Anoniem: 72574]

wat is er met de PSU(power supply). Het heeft een connectie net als de p4 compatible PSU

[D-Three]

Ook de Abit NF7-S heeft dat. En dat is een nForce² moederbord! De meeste voedingen hebben dat tegenwoordig al, dus waarom zou men het dan niet gebruiken? Het levert een stabielere 12V-lijn op.

[Hermanvh]

Volgens mij doet het voltage van je 12V-lijn er niet zoveel toe. De 5V-lijn is altijd van groter belang bij een stabiel systeem

[Pentiummania]

Zo en hoeveel gaat dat geintje wel niet kosten ?

Wel heel erg wreed plankje btw

[SG]

Ik zie geen onboard SCSI dus dat druk de prijs al.

[I.R. Overclocked]

Wat ik wel vreemd vind is dat er geen SATA op zit, vooral omdat met bijvoorbeeld een Raptor je een redelijk goedkope snelle schijf hebt... (en on-board SATA niet zo duur is al on-board SCSI.)

[Pentiummania]

Nee, ik zie ook geen onboard IDE RAID controller. Maar onboard zuigt. Onbaord vga valt nog mee, ivm server. Die dubbelle GigaBit NIC onboard is wel weer kewl.

[spazmaster]

je wou zeggen dat je ook al 64bits programmas had?

[The Source]

Van verschillende Linux versie is al een x86-64 compatibile versie, daarnaast is er ook al software verkrijgbaar die geoptimaliseerd is. Van windows 64bit verschijnt binnenkort een beta versie.

[Anoniem: 40975]

Waarom voor de ene proc 4 sloten en voor de andere 2? ? Voor de rest wordt het wachten op een werkstation mobo... zie andere headline.

[SG]

"Extended ATX (SSI compliant)"

misschien hier om:
'n Dimm slotje neemt niet veel in maar 16 slots heel veel en voor 8slots moesten ze al de PCB vergroten als je goed kijk, en houw ook rekening met de gereserveerde Haetsink space, is de componenten layout aardig druk

in dit geval moesten ze naar boven uitbreiden terwijl de ruimte naar rechts normaal voor de hand ligt.

Of voor hoger geintergreerde componenten kiesen zie nogal veel SMD componentjes spannings regulators en een zooi elco's veel kleine chips

[Anoniem: 76695]

Euh... en HOE werd de koeler ook al weer vastgemaakt? Ik zie niks daarvoor in het plaatje... ALS dit plaatje al dat board is, altijd maar weer afwachten hier...
