ASRock toont eerste Thin Mini-ITX-moederbord voor mini-pc's met AM5-socket

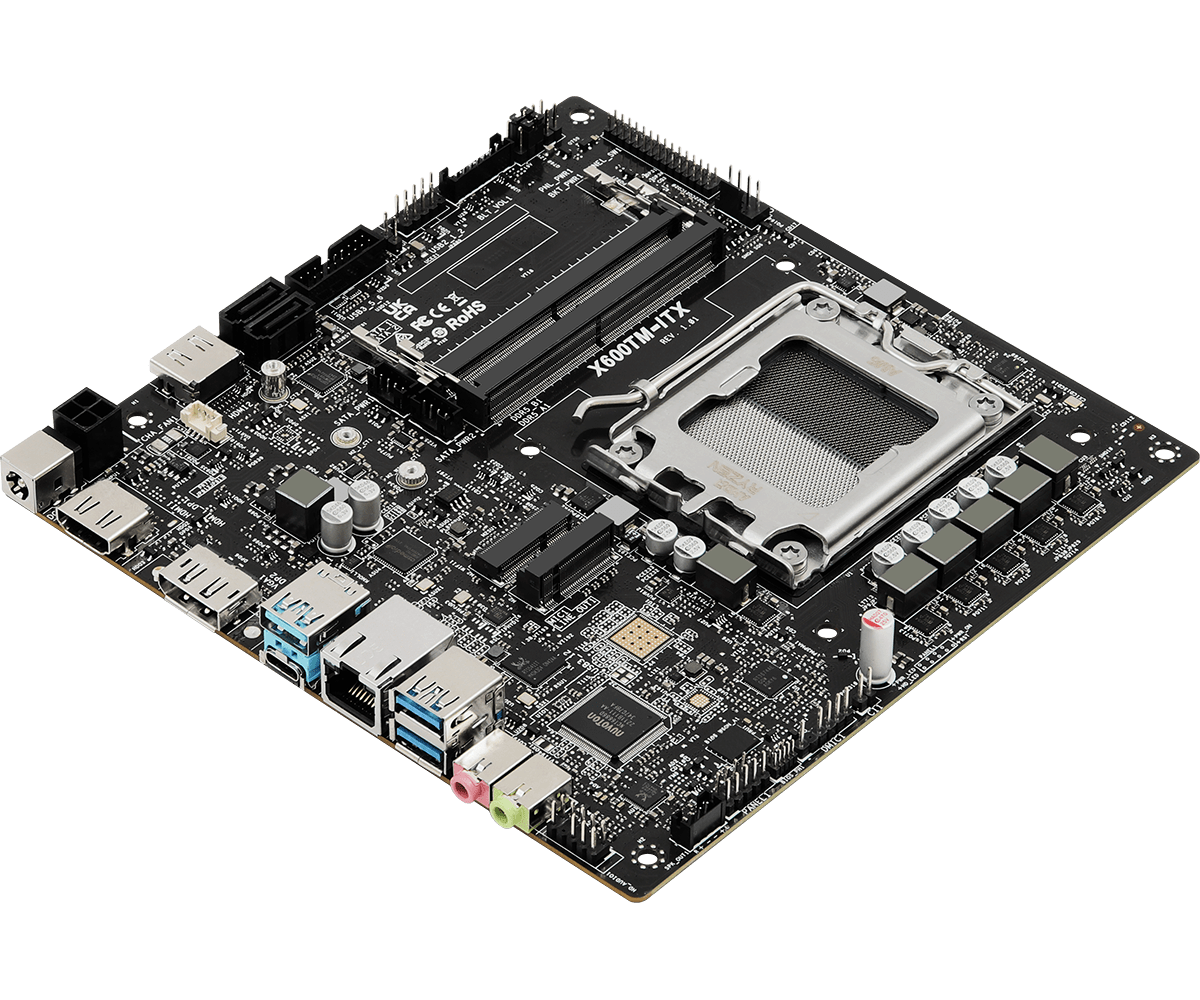

ASRock heeft voor het eerst een Thin Mini-ITX-moederbord met een AM5-socket uitgebracht. Zulke moederborden zijn geschikt voor mini-pc's. De X600TM-ITX heeft onder andere ondersteuning voor 96GB aan DDR5-sodimm-geheugen, maar een PCIe-aansluiting ontbreekt.

ASRock zegt dat de X600TM-ITX het eerste Thin-ITX-moederbord is dat ondersteuning heeft voor AM5-sockets voor AMD-cpu's. Het model ondersteunt Ryzen 7000- en 8000-processors tot maximaal 65W. Het bord heeft ook ondersteuning voor cpu-koelers van Intel.

Er kan maximaal 96GB aan DDR5-6400-geheugen op het moederbord, in de vorm van twee SO-DIMM-modules. Verder heeft het model geen PCIe-socket voor een gpu, maar wel twee M.2-sockets waar gebruikers in theorie een adapter voor kunnen gebruiken. Er is verder ook ruimte voor twee 2,5"-schijven via sata-aansluitingen.

De X600TM-ITX heeft een USB 3.2 Gen2 Type-A- en een -Type-C-poort, naast twee USB 3.2 Gen1-poorten. ASRock zegt dat gebruikers het moederbord in meerdere configuraties kunnen nemen. Zo kunnen ze een van de HDMI-poorten aanpassen naar een blok dat een HDMI- en een DisplayPort-poort bevat. Ook is het mogelijk een extra Dash-LAN-poort of een TPM 2.0-module op het moederbord mee te installeren.

Het is nog niet bekend wat het moederbord moet kosten. Ook is nog niet bekend wanneer het uitkomt, en als dat gebeurt, of het in Nederland is.

Reacties (38)

[dasiro]

van een user op superuser.com

• Z-height restrictions on the I/O shield.
• SODIMM instead of traditional UDIMM memory
• On-board power-supply adapter, so you use an external brick power supply.
• Locked CPU location. Many chassis have custom thermal solutions, so a locked CPU location still enables choice of motherboard.
• Zoned I/O ports. This is more difficult to explain but due to the space constraints of an AIO, the wires can't have too much slack. Again, most USB ports, case fans, etc. are only deployed into certain zones to ensure interoperability between any chassis.
• LVDS and some eDP support. Enables internal video. If your system has an integrated panel (AIO), you don't have to run a cable out of the board back into the panel.

[hcQd]

Ja, dat is allemaal normaal voor thin-itx.

[HollowGamer]

Zijn er wel cases voor thin-itx beschikbaar? Wel voor M-ITX, maar verder vond ik het toen wel moeilijk iets te vinden.

Zou zo leuk zijn als de borden kleiner worden. Minder warmte, kleinere cases, etc. Voor NAS ook, maar helaas zitten we nog vast aan de HDDs.

[hcQd]

Akasa heeft er een aantal. Zelf heb ik een Galileo, maar daar kun je geen hdd in kwijt, ook is de koeling beperkt tot 35W. Wel compleet geruisloos.

[Alxndr]

Geen PCIe slot, dat is de eerste keer dat ik daar van hoor. Zonder plek voor een videokaart zou ik het zelfs een micro-PC willen noemen.

Maakt de voeding nu het hele systeem niet 2 of 3 keer zo groot, zelfs al is het TFX formaat? Of zijn daar oplossingen voor? Kan het via power over USB van je monitor?

[Reactie gewijzigd door Alxndr op 26 juli 2024 18:59]

[D-Three]

Het is Thin Mini ITX. Vandaar ook platte sodimm slots voor het geheugen. De bedoeling is dan ook een low profile koeler te gebruiken. Een videokaart zou dit geheel te niet doen. Daarvoor heb je de 'gewone' ITX moederborden. En wat betreft de voeding, kijk eens waar de aansluiting zit

[latka]

Kijk eens s naar de intel dq77kb: die deed dit alles met een pci-e slot erbij (en 2* netwerk en intel AMT als poor mans ipmi). Dit bord is grappig maar voor een thuis server te beperkt en voor een gamepc is het ook niks. Dus de doelgroep ontgaat me.

[Zeerob]

Zelfde doelgroep als voor een NUC, maar dan DIY.
Ik werk al vele jaren op een Intel NUC uit 2016.
Dit wordt misschien wel de opvolger, met een AMD 9600X of eventueel 8600G.

[latka]

Ik gebruik nucs en itx borden. Thin mini-itx is effectief itx maar dan lager. Ik zie niets behalve de onboard voeding wat dit board interessant maakt. Voor een nuc vervanger, probeer dan zeg een https://www.minipc.de/catalog/il/3345

[Reactie gewijzigd door latka op 27 juli 2024 23:21]

[Zeerob]

Ik wil graag een kleine PC die zo krachtig mogelijk is, en energiezuinig, vooral bij lage belasting of idle (99% van tijd heeft 'ie niet veel te doen). Om er weer zo lang mogelijk mee te kunnen doen wil ik graag een zo recent mogelijke CPU. Ik denk dat het voordeel van een NUC (achtige) tov een Mini ITX is dat het idle gebruik bij een motherboard vaak een stuk hoger is. Bij een motherboard is low power minder een design target dan bij een mini-pc.
Dit thin mini ITX board heeft geen slot voor een videokaart, en heeft misschien wel een vrij laag idle verbruik. Er zitten in ieder geval niet veel componenten op.

[e.dewaal]

Maakt de voeding nu het hele systeem niet 2 of 3 keer zo groot, zelfs al is het TFX formaat? Of zijn daar oplossingen voor? Kan het via power over USB van je monitor?

Dit hele systeem lijkt de draaien op een 19v externe voeding.

[Korvaag]

Is vrij standaard voor thin mini-itx

[Dreamvoid]

Dit is Thin-mITX, dus met 19V DC voeding (extern) en geen PCIe, dit is voor zuinige office of NAS PC’s, niet voor game monsters.

[Faloude]

Het is een kwestie van tijd tot we onze eigen laptops kunnen bouwen.

[dasiro]

ik geloof dat dat al mogelijk is met Clevo of framework, maar het is weinig populair gezien de restricties

[lezzmeister]

Wordt al heel lang gedaan hoor. Paneel en lcd controller van AliExpress of TaoBao, SBC vinden ergens, batterij and aanstuurchip voor de batterij, low profile mechanische switches en caps, KiCad open gooien en behuizing erom ontwerpen, opsturen naar een fabrikant, dan alles in elkaar flansen. Of je schroeft het allemaal met epoxy in een stevige koffer.

Doe je best, ik begin er niet (meer) aan.

Zonder scherm dat heb ik wel gedaan, althans klein scherm. Zoek maar op "diy cyberdeck".

[ExportZeeuw1985]

Was al mogelijk in beperkte maten ik dacht eind 90er begin 00 jaren.
Barebone laptops en desknotes.
Je kon die dingen kaal kopen en moest dan zelf voor ram,hdd en cpu verzorgen.
Met de desknotes was hetzelfde mogelijk alleen veel groter scherm en volledig toetsenbord maar dan zonder accu.

Heb nu zelf een "dom laptop" gekocht van merk uperfect, vorm van een laptop met accu, maar kan werken met Samsung dex, zowel draadloos als bedraad via usb c.
Of zoals ik het nu heb voor als ik thuis ben.
Een rozen 5600g desktop itx systeem voor ouder spellen.

Dus eigenlijk zou ik het zelf eerder een domme terminal kunnen noemen in de vorm van een laptop met accu

[Jazco2nd]

DIMM ipv CAM geheugen, jammer, gemiste kans! Dan was er ruimte voor een extra M.2 slot.

[Robin4]

CAM lekker duur, SOdimm goed voor een redelijke prijs te koop.

[Jazco2nd]

Omdat het nog zeldzaam is doordat er vrijwel geen moederborden voor zijn. Je hebt schaalgrootte nodig. Maar het begint wel echt bij de moederborden en laptops.

Helaas gaat de adoptie zo traag als stront.

[Robin4]

Maar voor CAMM zal je ook wel gewoon premium voor betalen, en niet omdat het zo zeldzaam is en we dus schaalgrootte nodig hebben.
Het is nieuwe technology en daar betaal je altijd premium voor ook al is de beschikbaarheid gewoon goed.
Alleen zie dat CAMM echt niet voor desktop gebruik handig zijn. Wel wellicht interessant voor laptops.
Een goed voorbeeld is trouwens de opslag voor de xbox series X.
Omdat het specifiek opslag voor die machine is gemaakt is het daarnaast ook best prijzig.

[Reactie gewijzigd door Robin4 op 27 juli 2024 13:30]

[Jazco2nd]

De tech is gebaseerd op niet heel nieuwe technologie. En juist voor mini ITX super handig. Bespaard ruimte.

[andru123]

Waar zit de AMD X600 chip zelf? Ik kan het niet op de printplaat vinden. Op de achterkant? ik zou een heatsink op de chip verwachten.

[Korvaag]

Ik vermoed dat het net zoals bij de vorige generaties geen echte chipset is maar slechts een mini chipje voor wat basiszaken en geen i/o. Heatsink is niet nodig en de chip zelf is zo klein dat je hem niet eens herkent.

[andru123]

Of het is die lege placeholder in het midden?

[WaarAnders]

Perfect voor een zelfgebouwde nuc. Vooral dat er geen gecapte laptop CPU in zit spreekt me aan. Noctua cooler en heerlijk stil achter mn beeldscherm. Of als krachtige rpi vervanger (inc virtualisatie)

[Anoniem: 1301524]

Altijd jammer van te weinig SATA poorten. Het aanbod voor mini ITX moederborden voor kleine DIY NAS/Homeservers is echt klein. Allicht de vraag ook, maar soit.

Edit: jaja, lekker downvoten 🙄 want het is offtopic dan? 😂

[Reactie gewijzigd door Anoniem: 1301524 op 27 juli 2024 13:59]

[Thomg]

Kan je relatief eenvoudig fixen met https://www.amazon.nl/-/e...166-Adapter/dp/B0B6RQHY4F

[HollowGamer]

Of een betere oplossing: maak 8TB+ NVme's (dus niet SSD-formaat) veel meer betaalbaar en stop met HDDs.

Ze zijn nu redelijk te krijgen, maar ontzettend duur/niet betaalbaar voor de meeste.

[Anoniem: 1301524]

Geeft tamelijk veel problemen, is geen oplossing

[Thomg]

Ik ben wel benieuwd welke problemen je naar refereert. ASM1166 chip is een welbekende premium optie waar nooit dealbrekende problemen mee zijn.

[Anoniem: 1301524]

Snelheidsproblemen, soms schijven die na opstarten andere ID hebben, te warm.

Het zal wel werken, maar het maakt je setup meer kwetsbaar, wat je net probeert te vermijden.

In general though, the M.2-to-SATA cards tend to have underwhelming performance at best, and have less mature/tested drivers, especially when using things like the JMicron chipset that's often found in them. The ASMedia ones are a bit better supported under the Linux-based SCALE drivers, but they're still not at the level of the more tested LSI/Intel/AMD solutions.

Je kan veel posts vinden als je “truenas m.2 to sata” intikt in google.
Sommigen geen problemen, maar de meeste opteren dan voor een vrij pci slot te gebruiken voor een SAS controller met daarop een conversie naar sata.

Je wilt een zo stabiel mogelijk systeem voor iets wat 24/7 draait

[Reactie gewijzigd door Anoniem: 1301524 op 27 juli 2024 20:03]

[Thomg]

Het nadeel met dit soort sweeping statements is dat hier dus ook JMicron chips meegenomen worden, en deze zijn wel bekend om wat gare issues te hebben. "More tested" is ook gewoon fearmongering, we hebben het hier over een home NAS solution, niet enterprise grade spul. Voor consumers is het gewoon voldoende.

Dat je een extra schakel hebt klopt dan weer wel, maar dit is een heel erg goede oplossing als het simpelweg consumer spul is.

[Anoniem: 1301524]

LMAO, sweeping statements, je geeft er zelf een. Neem gerust het risico, i don't care.

Ik ben blij dat het niet in mijn build zit op basis van wat voor myserie ik allemaal lees van anderen op die forums die het wel hebben gedaan.

[Reactie gewijzigd door Anoniem: 1301524 op 27 juli 2024 21:06]

[Orky Rulez]

Ik denk dat dit soort bordje bedoeld is voor systemen waar je zelfs geen sata-powerstekkertjes in gaat hebben

[Juliuth]

Jammer dat het van AsRock is.

[latka]

Want?

[zaadstra]

Ik zie qua specs verwantschap met AsRock's nieuwe barebone DeskMini X600.
Dat draait zonder chipset maar met een Knoll activator om de cpu te vertellen zijn ingebouwde interfaces beschikbaar te maken.
Review hier.
