De Fractal North, met zijn kenmerkende houten latjes, is al jaren een van de populairste behuizingen in de Pricewatch. De Zweedse kastenfabrikant verwerkt nu opnieuw hout in een computerbehuizing, maar doet dat bij deze Summit wel een stuk eleganter.
De Fractal Summit valt een beetje tussen de bestaande North-, Define- en Meshify-series in. Hij is wat subtieler vormgegeven dan de North en de Meshify, maar minder minimalistisch dan de Define. Waar de Define-serie zich richt op stilte en de Meshify's het van hun airflow moeten hebben, probeert de nieuwe Summit een middenweg te vinden.
Subtiele houtdetails en rondingen
Net als bij de Define One, die we vorige maand reviewden, heeft Fractal de Summit voorzien van rondingen. Die zijn bij de Summit zelfs nog wat meer uitgesproken. De uiteinden van het voorpaneel zijn afgebogen en de boven- en onderkant van de kast vouwen om de zijkanten heen. Dat is wel allemaal puur voor de looks; het binnenframe is gewoon recht. Je hoeft dus geen afgeronde waterkoeler of fans te kopen.

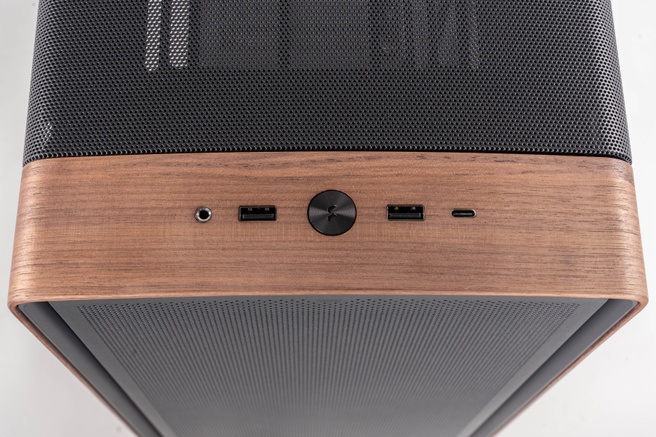

Rondom de hele kast is er op de voorste paar centimeter een houten strook geplaatst. Bij de witte versies heeft die een lichte eikenhoutkleur. Bij de donkere varianten is het meer walnootachtig. De houten pootjes hebben steeds dezelfde kleur, een mooi detail.
:strip_exif()/i/2008439776.jpeg?f=imagenormal)
Het voorpaneel van de Summit heeft meshgaatjes voor de ventilatie, net als de bovenkant. Hoewel de Summit net als de Define One leverbaar is in een variant met een dicht zijpaneel, zit er bij deze kast geen geluiddempend materiaal aan de binnenkant daarvan.
Ruim binnenwerk

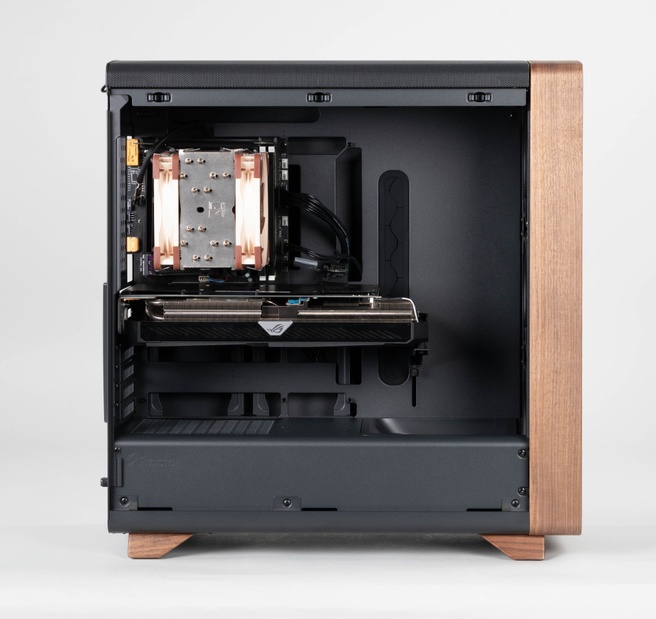

Vanbinnen lijkt de Summit een stuk meer op de Define One. Het zijn allebei midtowers met een volume van net onder de 60 liter. Ze ondersteunen maximaal eATX-moederborden, cpu-koelers tot 17cm hoog en twee 3,5"-drivebays. Ook de voorgeïnstalleerde fans zijn identiek: driemaal een 140mm-Momentum aan de voorkant. In de Summit past zowel voorin als bovenin een 360mm-radiator.
Voor videokaarten en voedingen is in de Summit wat meer plek, onder meer doordat de fans bij deze kast wat verder naar voren zijn geplaatst. Een videokaart mag 42,5cm lang zijn, of 39,3cm als je voorin een radiator plaatst. Voor de videokaart heeft Fractal een mooie steun geïntegreerd. Een psu mag 25cm lang zijn, waardoor iedere denkbare voeding zal passen.
Varianten

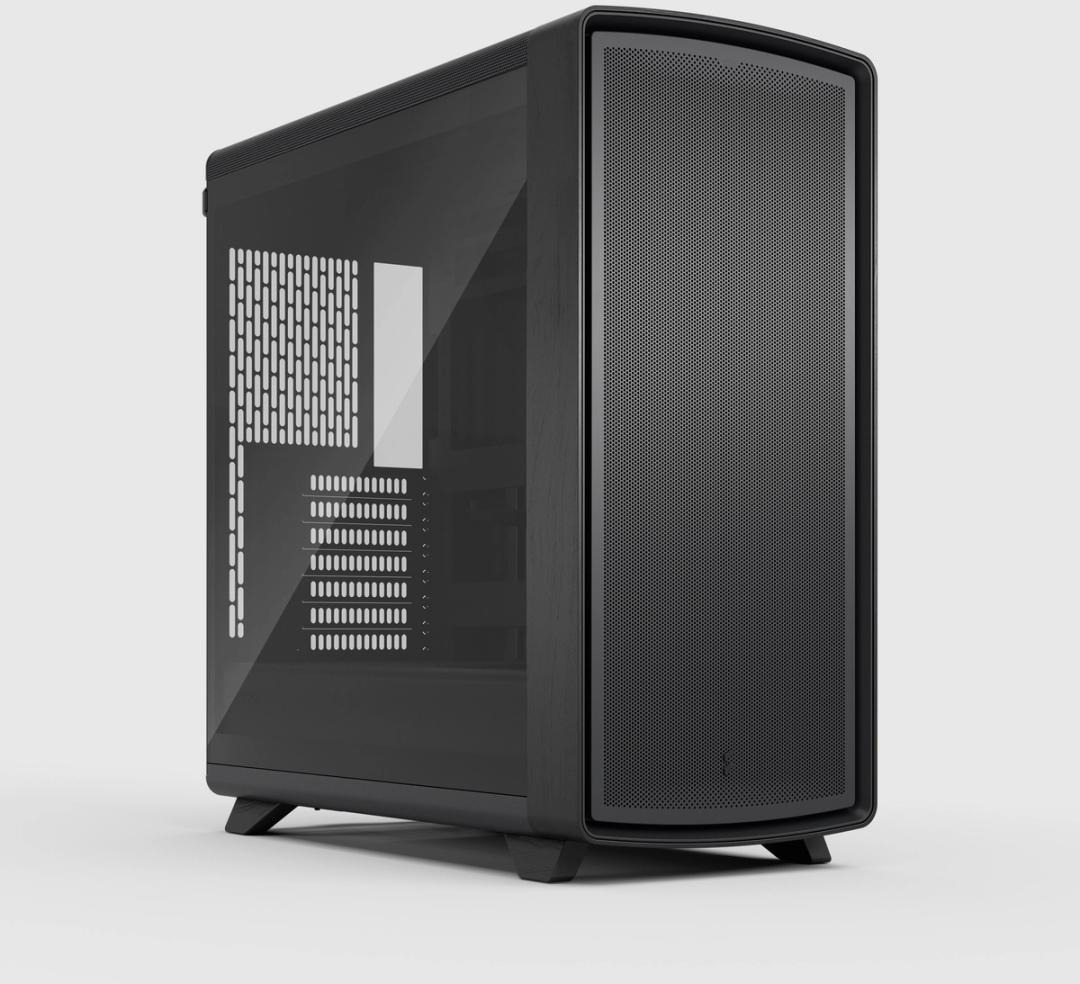

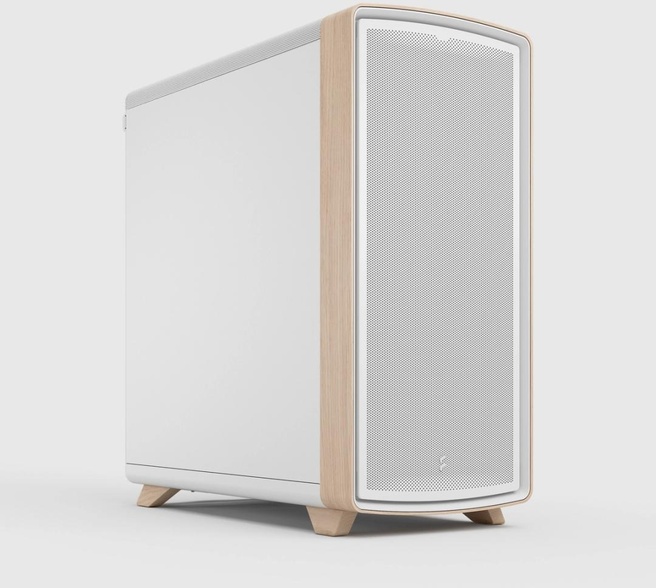

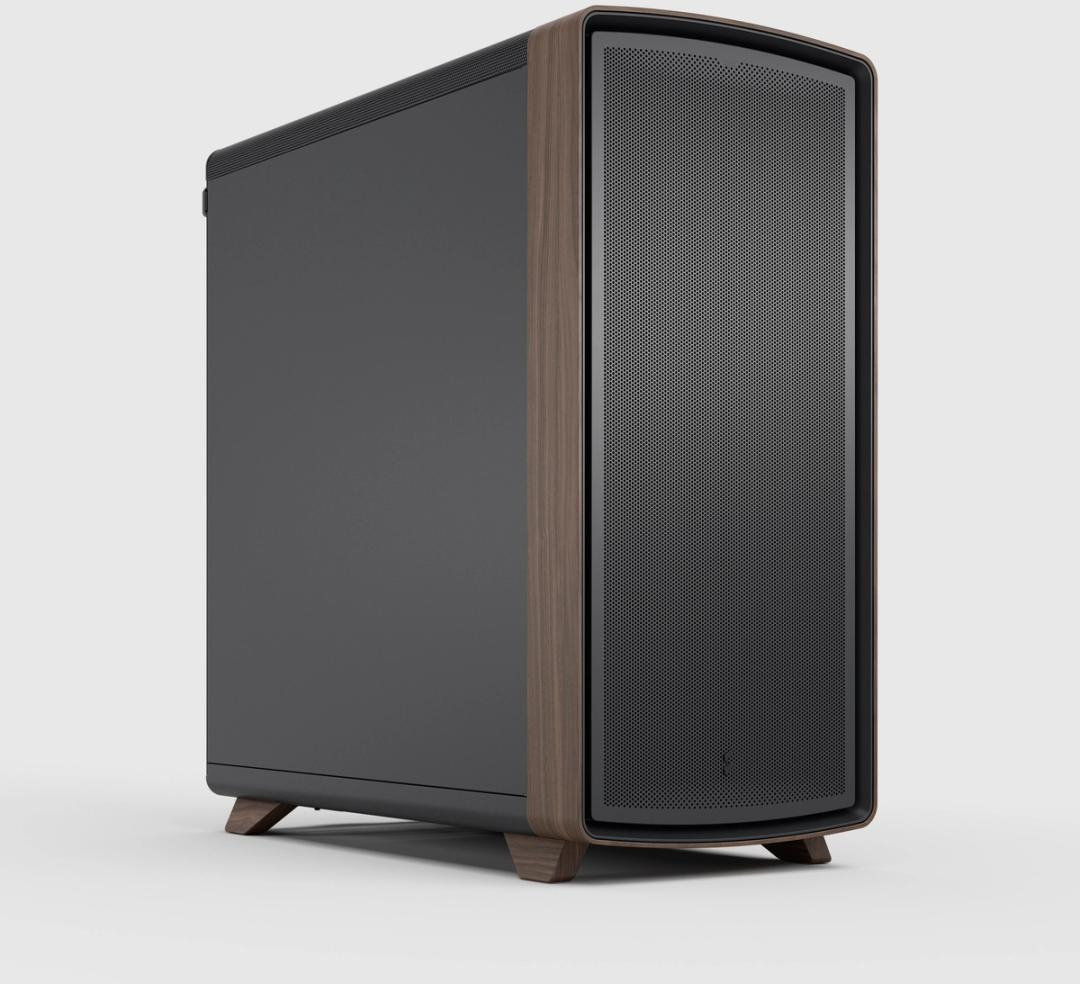

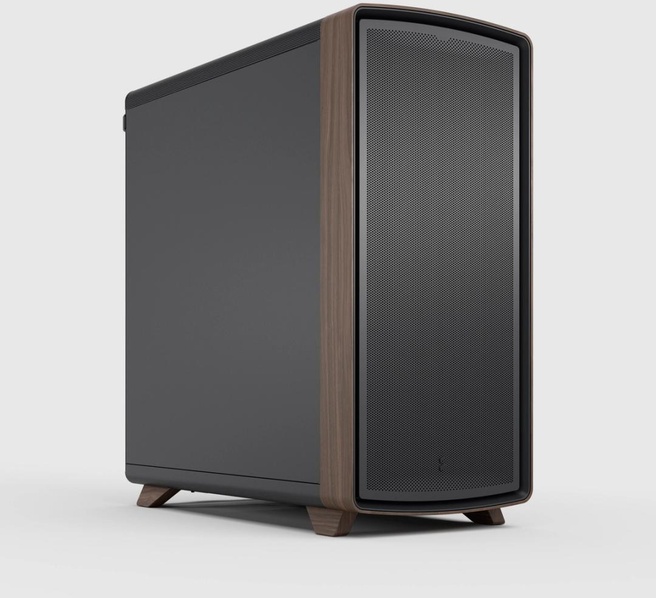

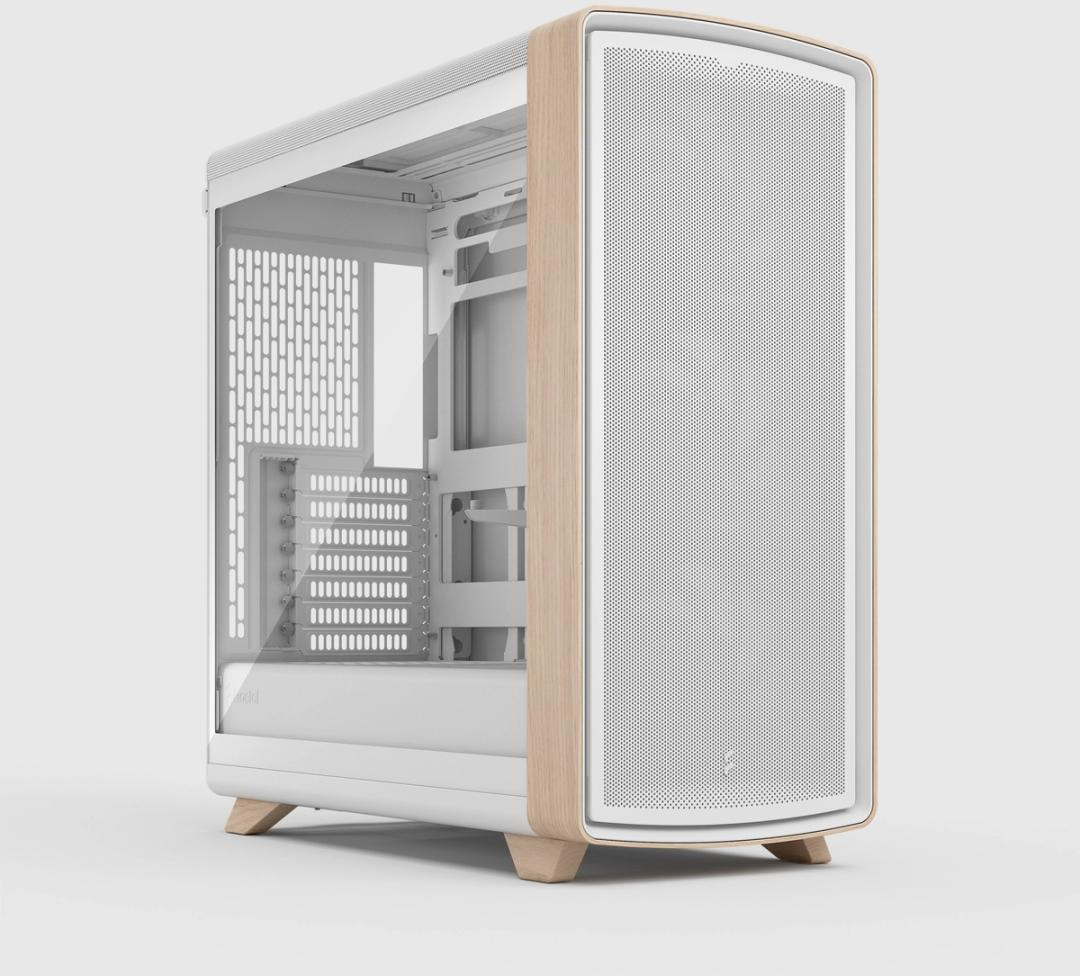

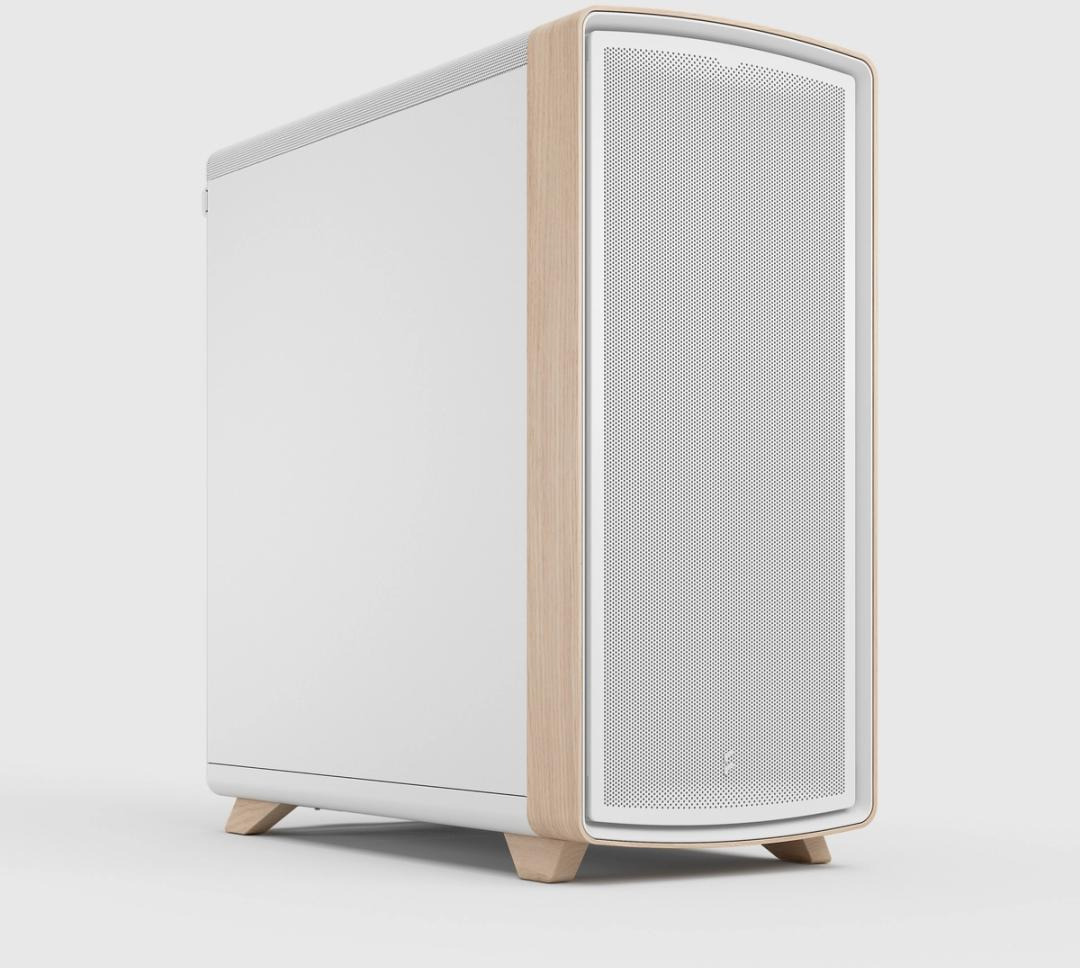

De Fractal Summit is er in wit en zwart, steeds zowel met een stalen als een glazen zijpaneel. Daarnaast zijn er twee zogenaamde Blackout-versies, waarbij het hout ook vrijwel zwart is en daardoor een stuk minder opvalt. De Blackout TG en Ambience Blackout TG hebben allebei een glazen zijpaneel, maar de Ambience heeft in het voorpaneel een stijlvolle lichtgloed. Die kun je bedienen via een argb-connector.
Alle varianten hebben een adviesprijs van 175 euro, behalve de versie met rgb-glow. Die kost 210 euro.
Eerst meten we de prestaties met hardware die niet al te veel verbruikt, zoals een 100W-cpu en een 150W-gpu. Met de stockfans eindigt de Fractal Summit bovenaan in de grafieken. De kast koelt dan niet alleen beter dan de dichte Define One, maar zelfs iets beter dan de open Meshify 3 (XL) met dezelfde drie fans.
Met de gestandaardiseerde Noctua-fans zakt de Summit wat verder in de rangschikking, vooral wanneer we het geluidsniveau beperken tot 30dB(A). Dat verraadt al dat stilte niet de sterkste kant van de Summit is.
Bij de resultaten per onderdeel valt op dat de Summit de videokaart wat minder goed koelt dan de processor. Dat is opvallend, want de 'deuk' in de voedingstunnel zou daarbij juist moeten helpen.
De prestaties samengevat
- Stockfans 7V
- Stockfans 12V
- Noctua 35dB(A)
- Noctua 30dB(A)
- 12V Noctua
Over het basissysteem
Het basissysteem heeft een processor die 100W verstookt. De videokaart verbruikt 150W. De systeemkoeling bestaat uit de meegeleverde, voorgeïnstalleerde ventilators of drie 120mm-Noctua-fans. De meegeleverde laten we op 7 en 12V draaien. De bruine ventilators testen we op 12V en op spanningen waarbij het systeem een geluidsniveau van 30 of 35dB(A) produceert. De bijbehorende toerentallen en spanningen voor die instellingen vind je op deze pagina.
Alle testresultaten
- Temperatuur voor de cpu-koeler
- Achter de cpu-koeler
- Boven de gpu
- Voeding
- Temperatuur processor
- Videokaart
- M.2-ssd
- Chipset
- Temperatuur geheugenmodule 1
- Geheugenmodule 2
- Vrm-1
- Vrm-2
Alternatieve weergave van grafieken
Basis – Stock 7V
- Temperatuur voor de cpu-koeler
- Achter de cpu-koeler
- Boven de gpu
- Voeding
- Processor
- Videokaart
- Chipset
- M.2-ssd
- Geheugenmodule 1
- Geheugenmodule 2
- Vrm-1
- Vrm-2
Basis – Stock 12V
- Temperatuur voor de cpu-koeler
- Achter de cpu-koeler
- Boven de gpu
- Voeding
- Processor
- Videokaart
- Chipset
- M.2-ssd
- Geheugenmodule 1
- Geheugenmodule 2
- Vrm-1
- Vrm-2
Basis – Noctua 12V
- Temperatuur voor de cpu-koeler
- Achter de cpu-koeler
- Boven de gpu
- Voeding
- Processor
- Videokaart
- Chipset
- M.2-ssd
- Geheugenmodule 1
- Geheugenmodule 2
- Vrm-1
- Vrm-2
Basis – Noctua – 30dB
- Temperatuur voor de cpu-koeler
- Achter de cpu-koeler
- Boven de gpu
- Voeding
- Processor
- Videokaart
- Chipset
- M.2-ssd
- Geheugenmodule 1
- Geheugenmodule 2
- Vrm-1
- Vrm-2
Basis – Noctua – 35dB
- Temperatuur voor de cpu-koeler
- Achter de cpu-koeler
- Boven de gpu
- Voeding
- Processor
- Videokaart
- Chipset
- M.2-ssd
- Geheugenmodule 1
- Geheugenmodule 2
- Vrm-1
- Vrm-2
Hoe wij testen
Voor de tests van behuizingen gebruiken we zelfontwikkelde componenten. Daarmee hebben we volledige controle over de energie of warmte die een behuizing ingaat, zonder rekening te hoeven houden met variaties die software veroorzaakt. Om deze tests realistisch te houden, hebben we onze testsystemen op dezelfde manier opgebouwd als echte componenten.
We gebruiken weerstanden onder heatsinks als warmtebron. Door de spanning nauwkeurig in te stellen, bepalen we hoeveel vermogen de behuizing ingaat. De printplaten en koeling zijn vormgegeven als reguliere componenten. Waar mogelijk hebben we ook 'echte' heatspreaders en heatsinks gebruikt.
Een uitgebreide omschrijving van deze testmethode kun je hier teruglezen.
De Summit is geen stille kast. De stockfans hebben relatief hoge toerentallen en die moet je dus zeker door je moederbord laten terugregelen. Zelfs met de gestandaardiseerde Noctua-fans is de Summit de luidste kast uit het testveld. De fans zitten nu eenmaal dicht tegen het voorpaneel aan en worden nauwelijks gedempt.
- Stockfans - 7V
- Stockfans - 12V
- Basissysteem (3x Noctua @12V)
- High-end systeem (4x Noctua @12V)
Ventilatorconfiguraties van de geteste producten
We testen de behuizingen met de meegeleverde ventilators en met maximaal vier Noctua A12x25-fans. We laten de meegeleverde ventilators op hun voorgemonteerde posities zitten. Waar mogelijk monteren we de Noctua‑fans op dezelfde posities. Alle fanposities van de geteste behuizingen hebben we in onderstaande tabel samengevat.
| Behuizing |
Stock |
Basis |
High-end |
| Fractal Design Summit TG |
3x 140mm voorkant |
2x 120mm voorkant
1x 120mm bovenkant |
3x 120mm voorkant
1x 120mm bovenkant
|
| Fractal Design Summit Solid |
3x 140mm voorkant |
2x 120mm voorkant
1x 120mm bovenkant |
3x 120mm voorkant
1x 120mm bovenkant
|
| Antec Flux Pro Noctua Edition |
3x 140mm voorkant
2x 120mm onderkant
1x 140mm achter |
2x 120mm voorkant
1x 120mm bovenkant |
3x 120mm voorkant
1x 120mm bovenkant
|
| Asus TUF Gaming GT502 Plus |
3x 120mm bovenkant
1x 120mm achterkant |
2x 120mm zijkant
1x 120mm bovenkant |
3x 120mm zijkant
1x 120mm bovenkant
|
| Be quiet Light Base 600 LX |
3x 120mm zijkant
1x 120mm achter |
2x 120mm zijkant
1x 120mm achter |
3x 120mm zijkant
1x 120mm achter |
| Corsair 3500X RGB |
3x 120mm zijkant |
2x 120mm zijkant
1x 120mm bovenkant |
3x 120mm zijkant
1x 120mm bovenkant
|
| Fractal Design Define One TG |
3x 140mm voorkant |
2x 120mm voorkant
1x 120mm bovenkant |
3x 120mm voorkant
1x 120mm bovenkant
|
| Fractal Design Meshify 3 |
3x 140mm voorkant |
3x 120mm voorkant |
3x 120mm voorkant
1x 120mm bovenkant
|
| Fractal Design Meshify 3 XL |
3x 140mm voorkant |
3x 120mm voorkant |
3x 120mm voorkant
1x 120mm bovenkant
|
| Fractal Design North - Mesh |
2x 140mm voorkant |
2x 120mm voorkant
1x 120mm achter |
3x 120mm voorkant
1x 120mm achter
|
| Fractal North - Momentum Edition |
3x 120mm voorkant |
2x 120mm voorkant
1x 120mm achter |
3x 120mm voorkant
1x 120mm achter
|
| Fractal Design North XL - Mesh |
3x 140mm voorkant |
3x 120mm voorkant |
3x 120mm voorkant
1x 120mm bovenkant
|
| Lian Li O11 Dynamic EVO RGB |
geen |
1x 120mm bovenkant
2x 120mm zijkant |
1x 120mm bovenkant
3x 120mm zijkant
|
Toerentallen en spanningen van fans
We hebben de geluidsproductie van de meegeleverde ventilators bij vaste spanningen gemeten. Niet elke ventilator is hetzelfde, dus we hebben de toerentallen van alle stockfans gemeten. We laten de Noctua-fans op 12V draaien. Ze draaien dan op 2000rpm en hebben een vaste geluidsproductie. We hebben de toerentallen en de daarvoor benodigde spanningen vastgelegd. Die gegevens kunnen je houvast bieden als je met fancurves aan de slag wilt.
| Behuizing |
Stock- ventilators 7V rpm |
Stock- ventilators 12V rpm |
Noctua-fans 30dB(A)
rpm / spanning |
Basissysteem 35dB(A)
rpm / spanning |
High-end systeem 35dB(A)
rpm / spanning |
High-end systeem 40dB(A)
rpm / spanning
|
| Fractal Design Summit TG |
1140rpm |
1800rpm |
1470rpm / 7,9V |
1710rpm / 9,5V |
1650rpm / 9,2V |
1860rpm / 10,6V
|
| Fractal Design Summit Solid |
1140rpm |
1800rpm |
1470rpm / 7,9V |
1710rpm / 9,5V |
1650rpm / 9,1V |
1860rpm / 10,6V
|
| Antec Flux Pro Noctua Edition |
1290rpm |
1560rpm |
1350rpm / 7,3V |
1620rpm / 9,1V |
1590rpm / 8,9V |
1920rpm / 11,2V
|
| Asus TUF Gaming GT502 Plus |
930rpm |
1320rpm |
1470rpm / 7,9V |
1770rpm / 9,6V |
1770rpm / 9,6V |
2000rpm / 12V |
| Be quiet Light Base 600 LX |
960rpm |
1470rpm |
1500rpm / 8,6V |
1740rpm / 10,4V |
1740rpm / 10,4V |
2000rpm / 12V |
| Corsair 3500X RGB |
1210rpm |
2100rpm |
1500rpm / 9,1V |
1800rpm / 11,3V |
1800rpm / 11,3V |
N.v.t. |
| Fractal Design Define One TG |
1150rpm |
1750rpm |
1410rpm / 7,7V |
1650rpm / 9,3V |
1620rpm / 8,9V |
1890rpm / 10,6V
|
| Fractal Design Meshify 3 |
N.v.t. |
N.v.t. |
1410rpm / 7,5V |
1680rpm / 9,3V |
1620rpm / 8,9V |
1860rpm / 10,6V
|
| Fractal Design Meshify 3 XL |
N.v.t. |
N.v.t. |
1560rpm / 8,4V |
1830rpm / 10,2V |
1680rpm / 9,4V |
1920rpm / 11,1V
|
| Fractal Design North - Mesh |
1050rpm |
1590rpm |
1350rpm / 7,3V |
1680rpm / 9,5V |
1590rpm / 9,2V |
1890rpm / 11,2V
|
| Fractal North - Momentum Edition |
1350rpm |
2100rpm |
1350rpm / 7,3V |
1680rpm / 9,5V |
1590rpm / 9,2V |
1890rpm / 11,2V
|
| Fractal Design North XL - Mesh |
1050rpm |
1600rpm |
1560rpm / 9V |
1830rpm / 11,1V |
1770rpm / 10,8V |
N.v.t. |
| Lian Li O11 Dynamic EVO RGB |
N.v.t. |
N.v.t. |
1590rpm / 9,1V |
1830rpm / 11V |
1830rpm / 11V |
N.v.t. |
Alternatieve grafiek
Hoe we testen
In onze geluidarme ruimte meten we de geluidsproductie in vier scenario's. De Larson Davis 831C-geluidsmeter staat daarbij op 50cm van de behuizingen. We laten eerst de ingebouwde, meegeleverde ventilators zitten. We sturen ze aan op 7V en 12V en meten de geluidsproductie. Daarna bouwen we vier Noctua-fans in voor het high-end systeem en drie voor het basissysteem. Die laten we op 12V draaien.
De Fractal Summit is een ruime, goed koelende kast voor wie houtaccenten wel kan waarderen, maar de lattenvoorkant van de North (XL) wat te veel van het goede vindt. De gebogen strook hout en de bijpassende houten pootjes zijn een stuk subtieler. De volledig zwarte Blackout-versie vind ik minder geslaagd; daarbij valt amper nog op dat er hout is gebruikt.
Er zitten standaard drie 140mm-fans in de Summit. Omdat de kast verder vooral open en leeg is, koelt hij uitstekend. Daar staat tegenover dat hij geluid nauwelijks dempt. Zelfs als je de stockfans terugregelt met je moederbord, wat je zeker moet doen, blijft hij luider dan kasten waarbij meer aandacht is besteed aan de demping.
Andere fabrikanten en Fractal zelf hebben aardig wat alternatieven met vergelijkbare mogelijkheden en doorgaans een wat lagere prijs. Het design van de Summit zal dus vooral de doorslag moeten geven om voor deze kast te kiezen.
Redactie: Tomas Hochstenbach • Testlab: Joost Verhelst • Eindredactie: Marger Verschuur
Fractal heeft de Summit aan Tweakers in bruikleen gegeven voor deze review. Na de testperiode worden producten geretourneerd of in ons testlab bewaard voor gebruik als referentiemateriaal bij volgende tests. De fabrikant heeft de publicatie vooraf niet ingezien en geen invloed uitgeoefend op de inhoud.
