Door , , 29 reacties

De Taiwanese hardwarefabrikant Gigabyte heeft zijn eerste Q57-moederbord uitgebracht. Het bord is geschikt voor Intels nieuwste Core ix-processors met socket1156, en is bedoeld voor gebruik in pc's in zakelijke omgevingen.

De Q57-chipset werd speciaal voor de zakelijke markt ontwikkeld. Hardwarematig lijkt de chipset veel op de consumenten-chipset H57; de belangrijkste verschillen zijn dat de Q57-chipset voor beheer op afstand is bedoeld en meer op veiligheid is gericht. Zo ondersteunt de chipset Intels vPro-technologie, waarmee onder meer Intel Active Management Technology ondersteund wordt. Ook wordt, middels Smart TPM, 2048bits encryptie ondersteund.

Het eerste Q57-moederbord van Gigabyte, de GA-Q57M-S2H, is geschikt voor Intels Core-processors met 1156-voetje. Daarmee biedt het bord onderdak aan Core i3-, Core i5- en Core i7-processors uit de Lynnfield- en Clarkdale-series. Die laatste hebben een in de processorpackage ingebouwde grafische chip, zodat een kantoorcomputer ook zonder losse videokaart kan functioneren.

De GA-Q57M-S2H ondersteunt vier repen ddr3-geheugen met maximum kloksnelheden van 1600MHz. Naast de vier geheugenslots zijn twee pci-express x16-slots en twee pci-slots op het matx-bord ondergebracht. Zes sata300-poorten, een pata-aansluiting en een floppy-connector vormen de aansluitingen voor opslag.

De gpu in de processorpackage van de Core i3 of i5 kan het beeld via een D-sub-, dvi- of hdmi-poort uitvoeren, maar ook een displayport is aanwezig. Het i/o-panel heeft zes usb-poorten, twee ps/2-aansluitingen, de gebruikelijke analoge en digitale audiopoorten en een gigabit-ethernetpoort. Systeembouwers kunnen het moederbord nog dit kwartaal verwachten en in hun office-pc's gebruiken.

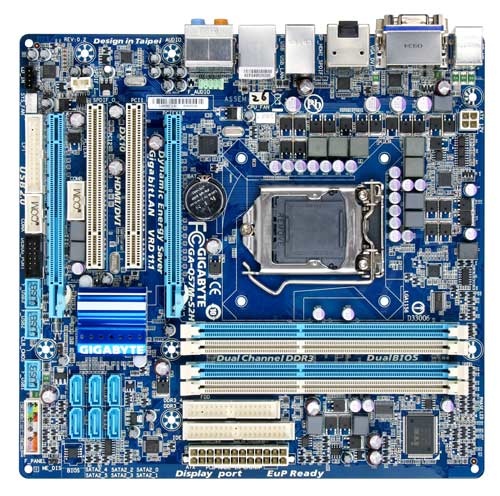

Gigabyte GA-Q57M-S2H
Moderatie-faq Wijzig weergave

Reacties (29)

Alweer een moederbord, ik zie de laatste tijd door de bomen het bos niet meer!
Waarom nog een floppie socket? Deze zullen toch ook wel met usb aan te sluiten zijn ofniet?

Nee netzoals hieronder, voor eens office pc is 4 geheugenbankjes ook veel, 2 lijkt me genoeg.
En de layout klopt ook niet helemaal...
En dan 2 pci-e sockets, totaal overbodig in een office-pc, je kan er ook natuurlijk n hihg-end kaart inzetten, i.p.v. 2 mid-budget kaarten.

[Reactie gewijzigd door alaintje op 28 januari 2010 16:40]

Het is inderdaad een raar bord met vreemde features. 7.1 geluid, S/PDIF, 6x SATA 300, 2x PCI-e 16x en 4 geheugen banken. Het lijkt me allemaal een beetje overkill voor een office PC.

Een office PC heeft op dit moment nodig: 3GB geheugen, stereo headphone and microphone jack. 4x USB, 2x SATA 300, 1x Netwerk poort 1Gb en een DX10 GPU. De rest is echt niet nodig en kost gewoon meer geld voor componenten die men toch niet gebruikt.
Zelfs de DX10 GPU is eigenlijk al erg aan de zware kant maar goed het hoort er bij met Windows 7net als de 3GB geheugen. Als de organisatie nog op Windows XP zit en niet over wil stappen dan kun je net zo goed met 2GB geheugen door het leven en een DX9 GPU is dan al aan de zware kant maar goed het kost niets dus waar om niet.
Knap dat jij weet wat office PC's kosten. Er zijn bedrijven genoeg die iets meer met hun PC's doen dan enkel briefjes typen. Ja dan zitten er features bij zoals je niet in elke situatie allemaal nodig hebt maar je moet iedereen tevreden houden. Kunt moeilijk 3 series zakelijke bordjes uitbrengen waar de 1 geen 7.1 geluid heeft en de ander maar 2 SATA poorten enz.
Als men 7.1 geluid voor werk nodig heeft gebruikt men bij voorbaat al geen onboard dingetjes neem ik aan.
Waarom niet? De standaard Realtek ALC888 of ALC889 chips die Gigabyte gebruikt zijn meer dan prima chipsets
Er zijn in grotere bedrijven anders genoeg machines te vinden met een afwijkende configuratie... Stevige videokaart en extra ram voor CAD bijvoorbeeld? In het bedrijf waar ik werk (1700 werkplekken) loop ik daar geregeld tegenaan ;)
Die extra sloten maken het moederbord echt niet veel duurder. Het is allemaal vrij standaard...

En ja, de floppy is helaas nog steeds niet weg te denken uit het bedrijfsleven...
bij ons zit er in de CAD-bakken geen micro-ATX mobo
ik denk dat alaintje bedoelt dat dit bord goedkoper had kunnen zijn indien er wat minder onderdelen op zouden zitten
6 sata poorten vind ik ook overdreven op zo'n bord
vroeger kon je zat bordjes kopen met alles het minimum (bv 2 mem-slots), de ultieme basic office pc
Het is niet altijd zo dat het goedkoper is om minder spul er op te zetten.

VB: Als ze een chip halen voor de sata ondersteuning dan ondersteunt deze veelal 6 poorten. Het is dan nutteloos om er maar 4 poorten op te zetten. Je praat dan namelijk over een paar eurocent verschil in prijs.

Ik vermoed dat als je alles echt minimum maakt:
- 2 mem slots
- 4 sata conns
- 1 pci-e slot

dat het bij elkaar misschien een paar euro goedkoper is.

Vroeger had dit meer uitgemaakt, maar nu met alle groot schalige massa producties van onderdelen welke op het mobo komen maakt het niet veel meer uit.
Ik vind de socket 1156 mobo chipset line-up van Intel anders nog vrij helder:

-P55 voor mainstream en powergebruikers: de chipset biedt geen optie tot gebruik van IGP in processor.
-H55 voor mainstream. Deze chipset heeft overwegend wat minder opties dan P55 met els grote verschil dat de IGP in de core i3 en i5 processoren wel kan gebruikt worden
-H57 verschilt in essentie weinig van H55. Ik denk enkel supplementaire (fake) raid en default een tweede pci-express x16 slot
-Q57 in essentie een H57 met wat interessante acceleratiefeatures voor zakelijke gebruikers.

Gigabyte heeft aangegeven nog niet te willen afstappen van legacy aansluitingen, Terw_Dan heeft daar ooit eens een interessant interview over neergeschreven. Sommige mensen wensen hun legacy hardware nog te gebruiken. Als bedrijven per s moderne pc's willen uitrusten met Windows XP, dan kan een floppyconnector af en toe nog van pas komen om bijvoorbeeld een raid-setup te configureren.

De 2 PCI-e sockets moeten niet per s dienen voor Crossfire of SLI. Ook een combinatie van een Raid-kaart met een dedicated GPU is mogelijk, dus in die zin zit er wel logica achter de beslissing.
Wel leuk weer zo'n mooi bordje te zien met ook lekkere brede ondersteuning.
Maar het is wel jammer dat de PATA en Floppy niet gewoon weg willen doen.. dat is toch niet meer nodig? Wel erg fijn dat er displayport op zit! Veel fijnere digitale video aansluiting dan DVI (fysieke stekker is zo lekker klein!)

Ik zou ook wel eens willen zien dat die domme PS/2 en Com/rs232 de nek om gedraaid wordt. BIOS ditto. Leuk voor toen, maar nu willen we echt wat meer! En als er nou eens een I2C aansluiting vrij is voor extra sensors? Dat zou nog eens leuk worden!
PS/2 hoeft van mij ook niet meer, maar RS232 mis ik toch regelmatig op mijn laptopje als ik in het datacenter ben. Voor switches is dat toch nog steeds fijn als je die erop hebt.
Een USB naar RS232 adaptertje koop je voor een tientje, dus als je nog een van de steeds kleinere groep mensen bent die nog iets met RS232 doen gewoon zorgen dat je altijd zo'n dingetje bij je hebt. Zelfs in de embedded wereld begint RS232 langzaam aan vervangen te worden door USB, en daar gaan dat soort dingen echt ontzettend langzaam omdat RS232 in principe voor veel dingen nog wel voldoet.
Het nadeel van die USB adaptertjes is het missen van een paar lijnen die sommige hardware nodig heeft en timingproblemen, dat heb ik hier vaak genoeg gezien.
Er zijn zat bios/boot/diag tooltjes die geen USB ondersteunen, en dan zit je daar...
Overigens gebruik ik nog vrij vaak een PS/2 toetsenbord, ook op modernere pc's.
Die PS/2 poorten en andere legacypoorten zullen er nog wel even op blijven zitten. In een interview hebben ze al eens aangegeven zo'n compleet mogelijke featureset aan te willen bieden, zolang dit geen belemmering vormt voor de nieuwere onderdelen. Juist omdat andere merken dit steeds minder gaan doen heeft Gigabyte op die manier nog wel een paar bordjes die die delen van de markt aanspreken waar andere merken dat niet doen.
Opzich wel een mooi bordje, maar een paar dingen zijn toch wel raar. Wat heb je nu aan twee PCI-E sloten in een office pc. De locatie van de PATA aansluiting vind ik ook wel bijzonder, lijkt mij niet erg handig.
De locatie is juist erg handig, de meeste van dit soort bordjes wordt immers toch in een klein ATX kastje gezet, dan is het makkelijk om die connectoren in het midden van het bord te hebben, dan loop je nooit heel erg moeilijk te doen met kabels die helemaal naar de onderkant van het bord moeten.

[Reactie gewijzigd door TERW_DAN op 28 januari 2010 16:40]

Deze locatie vond ik ook al wat vreemd. Deze loopt dan zo ongeveer tegen de 24pins-kabel aan om nog aangesloten te kunnen worden. Dit lijkt mij niet erg handig, zeker niet als je er ook een floppy-kabel aan wilt hangen, dan wordt het al helemaal een warboel. Verder ziet het moederbord er wel leuk uit, al zijn er inderdaad een aantal dingen nogal overbodig (zoals 2x PCIe).
de lanes zitten er toch op via de chipset en CPU, dus als er plek voor is kun je net zo goed wel een paar baantjes op de PCB trekken en een paar plastic sockets erop solderen, dat zal niet veel extra kosten met zich meebrengen.
2048bits encryptie :O

Ik vraag me af hoe groot de markt is voor zo'n moederbord op de zakelijke markt, Ik denk namelijk dat je met veel mindere specs al ruim voldoet voor waar dit moederbord voor bedoelt is.

Of misschien dat een superveilig en snel systeem voor de grafische sector hiermee gerealiseerd wordt?

In zo'n geval lijkt het me ivm stroomverbruik ideaal als (zoals bij de i5 laptops) de extra gpu uitgeschakeld kan worden, en dus de onboard chip gebruikt word bij minder zware aplicaties.

Maar dan zit je natuurlijk met je hdmi aansluiting (kabel steekt in de videokaart...).
Is bijvoorbeeld een uitstekend moederbord voor grafische ontwerpers en voor videobewerkers in de reclame markt.
Goed voor een mooi krachtig werkstation lijkt me.
Ik heb zelf meer belangstelling voor de Intel DQ57TM. Zelfde chipset, maar dan zonder al die ouwe meuk en met officiele ondersteuning voor VT-D (voor rechtstreeks gebruik van devices binnen virtuele machines).
@Pyotr Kun je voorbeelden geven van devices waar dit al voor werkt? Werkt dit ook voor Hyper-V?
Ik heb er nog geen ervaring mee, maar wat ik ervan begrijp is dat je virtuele machines toegang geeft tot een PCI device. Op dit moment doe ik dit met XEN op een oud pentium-m bordje (geen hardware ondersteuning voor virtualisatie), maar dit werkt alleen als de virtuele machines geschikt zijn gemaakt om in XEN te draaien (m.a.w. ik kan geen MS Windows in een VM installeren). Para-virtualisatie noemt men dit geloof ik.

De devices die ik "doorgeef" aan mijn VM's zijn netwerkkaarten en USB controllers.

Op termijn wil ik deze server vervangen door een moderner exemplaar waar ik "echt" op kan virtualiseren. Dan is het de bedoeling om ook een windows VM te maken als workstation, en deze VM rechstreeks de videokaart te laten gebruiken.
Mensen die een Gigabyte toetsenbord hebben, weten wat kwaliteit is en hoe handig het is om een compleet toetsenbord te hebben. Op de TU in delft zijn er genoeg "office pc's" met dikke grafische kaarten. Handig voor photoshop en 3d'en ;)

[Reactie gewijzigd door Relief2009 op 28 januari 2010 18:50]

beetje in de war met moederbord/toetsenbord ?
tuurlijk, ik heb een ander merk, ik zal dus niet weten wat kwaliteit is. 8)7
Zalig bordje, hier kan je wel een deftige workstation mee bouwen.

Ik snap de reacties niet van sommige mensen die niet begrijpen waarom er 4 geheugenbanken op zitten of waarom nog steeds de PATA en floppy connector.
Je kan ze er beter op hebben, zeker wat betreft het aantal geheugenbanken.
Het schijnt dat 2 x 2Gb sneller is dan 1 x 4 Gb ram

Volgens de specs van gelijkaardige Gigabyte moederborden (gebaseerd op de socket) kan je er 16 Gb geheugen in kwijt

[Reactie gewijzigd door dusti op 29 januari 2010 08:32]

Mooi bordje, had alleen graag een dual-cpu bordje gezien.
Ben beniuwd hoeveel geheugen er totaal op geprikt kan worden, zou dan in combinatie HyperV een mooi servertje kunnen worden.(voor de klein en het middlegroot bedrijf)
