Eerste AM3-bord met powered esata uitgebracht

Esata-drives hoeven niet langer met een aparte usb-connector van spanning te worden voorzien: MSI heeft de usb-voedingslijnen in zijn nieuwste esata-connectors geïntegreerd en bouwt de connector in moederborden en laptops.

De esata-aansluitingen die op veel moderne moederborden zijn te vinden en die van steeds meer chassis-fabrikanten een plekje naast de usb-poorten bij de front-uitgangen krijgt, voorzien aangesloten randapparatuur niet van spanning. Om een esata-drive aan te sluiten, is derhalve altijd een extra spanningsbron nodig, veelal geleverd door een usb-kabel. Op zijn nieuwste moederborden combineert MSI echter een usb-poort met een esata-aansluiting, zodat een apparaat als een ssd-drive met een enkele kabel kan worden aangesloten.

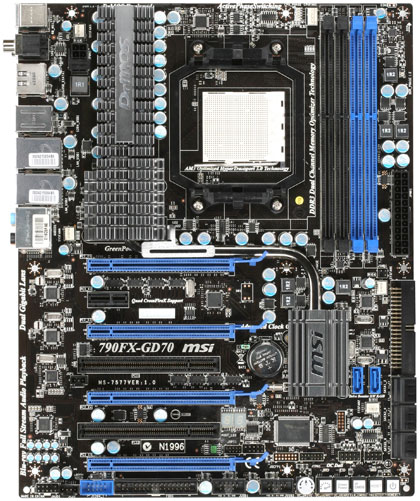

Het moederbord, de 790FX-GD70, is 's werelds eerste AM3-bord dat over een esata-aansluiting met voeding beschikt: het bedrijf integreert de powered esata-poort bovendien in een een aantal laptops, waaronder de GX-serie, de EX-serie en de PX600. Hier is het bedrijf echter niet het eerste mee: onder andere Dell en Toshiba bieden dit al bij enkele modellen. Niet alleen kunnen ssd's profiteren van de interface, ook flashdrives met een esata-aansluiting, zoals OCZ's Throttle, kunnen dankzij de usb-esata-combinatie eenvoudig worden aangesloten.

Reacties (44)

[cedrique]

Hoeveel mA zou een dergelijke stroomvoorziening kunnen leveren ? Zou handig zijn dat externe 3,5" schijven ook geen aparte voeding meer nodig zouden hebben.

[TERW_DAN]

Volgens mij gaat dat niet werken, omdat je enkel de 5V lijn hebt en geen 12V lijn. En die heb je beide nodig voor een 3.5" disk. Een 2.5" disk werkt enkel op de 5V lijn, dus die kan z'n stroom gewoon uit die poort plukken.

[Commendatore]

Kan dit geen compatibiliteitsproblemen opleveren of was er in de eSATA-standaard al ruimte voorzien voor zo'n oplossing?

[tim427]

Het lijkt mij dat ze niet zomaar een standaard (e-SATA in dit geval) mogen veranderen omdat zij dat willen..

Het lijkt mij dat de kabels/connectoren dit al konden, alleen de moederborden niet.

Of ligt het aan mij

[SirNobax]

De aansluiting is volledig compatible met het originele eSata. De aansluiting is simpelweg een eSata aansluiting met de powerlines van een USB aansluiting eronder. (eventueel met een volledig functionele usb functie, zodat hij ook als USB ingang gebruikt kan worden, dat is echter niet verplicht bij powered eSata)
Aangezien de USB aansluiting een stuk dikker is dan eSata is dit geen enkel probleem.
Je zou in theorie ook je telefoon ermee kunnen opladen .

Dit plaatje geeft misschien wat meer duidelijkheid.

[Reactie gewijzigd door SirNobax op 22 juli 2024 16:12]

[bapemania]

dat soort aansluitingen zitten ook al op verschillinde notebooks, ik heb ze al van Asus en Acer gezien.
Gebruik je geen esata dan kun je de poort ook gewoon als USB gebruiken.

[Verwijderd]

Maar dit zal dan wel t eerste am3 bord zijn met deze future, zoals het bericht ook suggereerd

[Reactie gewijzigd door Verwijderd op 22 juli 2024 16:12]

[Exphy]

dan maken ze toch een nieuwe standaard die compatible is met eSATA? Al weet ik niet precies hoe dat licentietechisch in elkaar zit.

[i-chat]

het idee lalleen al was destijds dom
een externe hdd port - zonder stroom-voorziening
allemaal snapten ze het (usb - fw - etc) -

zal dus 's tijd worden dat er ook een e-stata ding komt,
of beter nog - waarom niet gewoon Sata3 voor zowel binne als buiten de kast ...
(scheelt gelijk weer een tig aantal kabeltjes in je kast, - en dan kun je gewoon ergens 1 stekkertje op het mobo prikken - en alles werkt verder zodra je een disk inprikt.

[Bliksem B]

het idee lalleen al was destijds dom
een externe hdd port - zonder stroom-voorziening

Wat is hier dom aan? Als je tegenwoordig kijk naar externe de 3,5" harde schrijven deze hebben allemaal een externe voeding nodig! Alleen de kleinere 2,5" externe harde schrijven, kunnen hun voeding ook uit dezelfde USB poort halen.

En ik neem aan dat dit bij de grotere 3.5" harde schrijven nog steeds nodig is (een externe voeding).

waarom niet gewoon Sata3 voor zowel binne als buiten de kast ...

En ook in de kast is dit niet erg handig, dan moet je duurdere moederborden maken en dan nog maar hopen dat je je moederbord niet overbelast . Vooral bij de grotere 3,5" harde schrijven lijkt me dat geen goed idee...
Ik denk wel dat het bij mini ATX boardjes voor bijv HTPC wel handig kan zijn, omdat daar nogwel eens 2,5" harde schrijven worden gebruikt. Maar goed dan kun je nog altijd een esata binnen in je kast maken.

[Reactie gewijzigd door Bliksem B op 22 juli 2024 16:12]

[martijnve]

Je kunt ze toch prima zo maken dat ze zuinige hdd's en ssd's kunnen poweren en minder zuinige (3.5" hdd's dus) nogsteeds losse power connectors nodig hebben. EEn beetje net zoals bij videokaarten 75 (meen ik) watt kunnen ze uit het mobo trekken en als ze meer nodige hebben moet het rechtsreeks uit de voeding komen.

[dasiro]

dat zou inderdaad een mooi compromis zijn. hopelijk zien de fabrikanten dat ook in

[unglaublich]

Hoewel ik me wel kan voorstellen dat het efficiënter is om de stroom direct van de voeding naar de schijf te laten gaan, aangezien interne harde schijven niet vaak verplaatst worden lijkt het me niet echt lastig om nog één stekkertje meer te plaatsen.

[RadioKies]

nog meer stroom door je mobo laten lopen lijkt mij niet echt wat. Aan de andere kant al die kabels minder (45% van mn ruimte die gebruikt wordt voor kabels zijn voor mn hdd's/dvd-brander) zou mooi zijn.

[GENETX]

Het grootste probleem wat ik voorzie is de manier waarop het nu wordt aangesloten. In principe levert de eSata nu meer vermogen. Gezien de grote connector op de schijf zelf lijkt het er op dat deze nog wordy opgesplitst in data (Sata) en voeding.

Volgens mij zijn die 2 normaalgesproken ook direct naast elkaar gesitueerd dus zou er enkel een standaard nodig zijn die vaststelt op welke afstand deze mogen staan.

De kabel die je hier ziet aangesloten zijn past wel op deze schijf, maar ook op de rest? Ik denk dat men hier wel rekening mee heeft gehouden daar ik geen enkele schijf heb gezien waar de power en sata aansluiting op een andere manier zijn geplaatst.

[siepeltjuh]

De afstand op de drive tussen de data en de stroom connector zijn al gespecificeerd.

Dit omdat de sata connector ook compatible moet zijn met SAS schijven. Bij SAS schijven zit niet zo`n hoekje aan de data kabel.
Daardoor is een SATA schijf wel op een SATA en SAS controller aan te sluiten, maar een SAS schijf niet op een SATA controller.

[sniek]

Ik denk dat je die kabel er bij krijgt...

[Jazco2nd]

A.C. Ryan levert bij zijn externe harddiskbehuizingen gewoon een bracket met esata poort en voedingspoort die je gewoon met een interne satavoeding verbind.

Ik heb die voedingspoort uit de bracket gehaald (zijn 2 schroefjes) en in mijn kast bevestigd. Esata zit al op het moederbord.

Dat is echt ideaal. De externe harddisk is ook wel mijn archive voor alle muziek, films/series etc en die gaat nu automatisch na 5min uit (via Energiebeheer). En als de pc uit is is de harddisk dus ook uit

[dispie]

Na gigabyte volgen er dus eindelijk meer mensen met een oplossing om je bare schijven aan te sluiten.

want was ook beetje rare oplossing of je moest voedings kabels naar buiten je kast laten lopen of je moet andere rare oplossingen maken om je schijven van voeding te voorzien.

@dukebox
Is heel normaal dat er PS/2 poorten op je board zitten veel mensen gebruiken dat nog. somige disk image programma's ondersteunen nog niet eens Usb muis en keyboard dus dan ben je erg blij dat je nog een oud keyboard en muis er op kan zetten en je image laden.

[TERW_DAN]

@dukebox
Is heel normaal dat er PS/2 poorten op je board zitten veel mensen gebruiken dat nog. somige disk image programma's ondersteunen nog niet eens Usb muis en keyboard dus dan ben je erg blij dat je nog een oud keyboard en muis er op kan zetten en je image laden.

Dat is een kwestie van USB legacy support dat je dan uit hebt staan in je bios. Als je die aanzet dan werken je USB muis en keyboard gewoon zonder problemen hoor.

[dispie]

Nee die staat aan alleen het programma herkent als nog mijn usb wireless muis en keyboard niet, dat dacht ik namelijk eerst ook dat het daar aan lag maar ligt echt aan het programma dat die het niet support.

[Younesse88]

Mooie ontwikkeling hoe minder kabels hoe beter. Vraag me wel af of we dit blijven zien na de standaardisatie van USB 3.0. Zouden ze in de toekomst wellicht interne bekabeling ook met voeding via de kabels kunnen aansluiten of levert dat problemen op?

[SRI]

Het zal wel handig zijn maar ik denk niet dat dat snel gaat gebeuren. Als je dat namelijk doet dan gaat al die stroom ook via het moederbord lopen. Hierdoor wordt het moederbord zwaarder belast en moeten er meer banen aangelegd worden. Ik denk dat het huidige situatie veel praktischer is (hoe wel het idee van minder kabels wel mooi is).

[i-chat]

vergeet niet dat artikel hier op tnet - dat ze binne een aantal jaar alles op 12v willen hebben om de efficientie van voedingen te verhogen

[Verwijderd]

Jij denkt dan ook wel omgekeerd. De spanning van IC's wordt al jaren verlaagd. 5V en minder is de standaard. Jij gaat een stap terug zetten en 12V IC's maken?

Bovendien is een geschakelde voeding van 5V even efficient als een geschakelde voeding van 12V. Jij spreekt dus pure onzin.

[Verwijderd]

Er is zoals i-chat zegt, inderdaad sprake om voedingen in de toekomst alleen nog maar een 12V-lijn mee te geven. Op het moederbord zelf gebeurt dan de DC->DC omzetting naar lagere spanningen die de componenten ook nodig hebben (zoals nu al gebeurt met de spanning waar CPU's mee werken). Indien dat wordt doorgevoerd, gaat wat SRI zegt, namelijk:

Als je dat namelijk doet dan gaat al die stroom ook via het moederbord lopen. Hierdoor wordt het moederbord zwaarder belast en moeten er meer banen aangelegd worden.

onoverkomelijk zijn en zal dat dus als argument niet meer relevant zijn.

[flark]

Die "enkele kabel" wordt dan logischerwijs meegeleverd mag ik aannemen?

[TERW_DAN]

Die zit doorgaans gewoon bij de drive die via eS-ATA gepowerd kan worden. Verder is het zo dat niet alle drives een kabel nodig hebben. Er zijn wat USBsticks die aan de andere kant ook een eS-ATA connector hebben en die kun je dan direct op de poort inprikken.
Ik heb hier een demo van gezien toen ik begin vorige maand bij MSI was (ook op de GD70 trouwens) en het werkt wat dat betreft ideaal. Hetzelfde als een USB stick, maar dan aanzienlijk sneller (want USB is natuurlijk best traag).

[g0tanks]

In deze review van de 790FX-GD70 zie ik de kabel er niet tussen zitten.

[Havocnl]

Kan iemand me uitleggen of dit een geval is van de aansluiting eindelijk zo maken volgens de specificatie (die wel een spanningsader heeft voorzien)
Of de aansluiting uitbreiden buiten de specificatie om een spanningsader te hebben?

In geval van de 2e optie denk ik dat ook nog niet eens alle e-sata driver aangesloten kunnen worden.. deze moeten dan ook compatible gemaakt worden...

[TheekAzzaBreek]

Zo te zien hebben ze gewoon de SATA en voedingsconnector samen geplakt en er een kapje over gedaan. Het zou dus met iedere bestaande drive moeten werken, als die niet meer voeding nodig heeft dan USB kan leveren.

[SRI]

Nu nog wachten totdat de aansluitingen op de systeemkast het ook ondersteund. Ten slotte heb ik geen zin om elke keer als ik een esata drive aan zou moeten sluiten weer aan de achterkant van mijn pc te gaan zitten kloten.

[YggY]

Mijn Dell Precision M4400 heeft ook een poort waar zowel eSATA als USB apparaten op kan worden aangesloten... het lijkt me dat dat hetzelfde ontwerp is (de pinnen van beide aansluitingen zitten erin, en werken onafhankelijk van elkaar). Nu nog die kabel bemachtigen...

[DukeBox]

Wel appart de er nog PS/2 aansluitingen op dit bord zitten.

[Verwijderd]

Gelukkig wel, de meeste goedkopere toetsenborden worden nog steeds met die aansluitingen geleverd. Muizen zijn wel bijna altijd al USB.

[DukeBox]

Buiten dat je daar 'verloop' kabels voor hebt zie ik alleen nog maar usb meuk in de winkel liggen.
