Door , , 18 reacties

Door transistors van nanotubes te bouwen hebben onderzoekers analoge schakelingen in nanotechnologie gerealiseerd. Om de mogelijkheden van de nieuwe elektronica te demonstreren, is een 'nanoradio' gebouwd.

Een groep onderzoekers heeft radio's gebouwd waarvan de belangrijkste componenten uit nanotubetransistors opgebouwd zijn. De nanoradio is een demonstratie van de mogelijkheden om elektronische componenten, zoals versterkers, op basis van nanotubes te vervaardigen. De onderzoekers kozen voor analoge radiocircuits omdat de lineaire en andere elektrische eigenschappen van de nanobuizen daar belangrijk zijn. De gedemonstreerde techniek zou het mogelijk moeten maken zeer snelle analoge elektronica te fabriceren, die bovendien goed schaalbaar gemaakt zou kunnen worden. Volgens benchmarks presteerden de nanoradio's op voor radio-apparatuur belangrijke gebieden beter dan vergelijkbare silicium onderdelen.

Single-walled carbon nanotube (swnt)De wetenschappers bouwden transistors uit enkelwandige nanotubes, ook wel single-walled carbon nanotubes genoemd. Door een laag nanotubes als halfgeleidermateriaal te gebruiken, konden de onderzoekers componenten met eigenschappen maken die geschikt zijn voor gebruik in radiofrequentietoepassingen. De onderzoekers hebben een methode ontwikkeld om de transistors te fabriceren, waarbij standaard fotolithografische technieken konden worden gebruikt. Het onderzoek zou de weg vrij kunnen maken voor het gebruik van swnt-componenten in analoge schakelingen. Daarmee zouden hoge schakelsnelheden en een verdere miniaturisering van de componten gerealiseerd kunnen worden.

De huidige transistors werden op een ondergrond van kwarts gebouwd, maar zouden in de toekomst ook op een siliciumsubstraat gefabriceerd kunnen worden. Analoge en digitale schakelingen zouden dan kunnen samenwerken, zodat de beste eigenschappen van beide technieken benut kunnen worden.

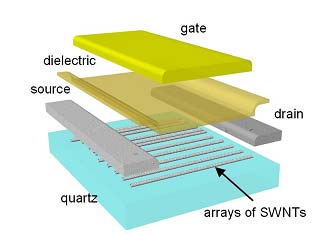

Transistor opgebouwd uit single-walled carbon nanotubes
Moderatie-faq Wijzig weergave

Reacties (18)

Even wat meer uitleg:
The radios were based on a heterodyne receiver design consisting of four capacitively coupled stages: an active resonant antenna, two radio-frequency amplifiers, and an audio amplifier, all based on nanotube devices. Headphones plugged directly into the output of a nanotube transistor. In all, seven nanotube transistors were incorporated into the design of each radio.

Ze hebben dus een AM radio gemaakt. Benodigde nano-onderdelen:
  • Antenne
  • up-mixer (twee transistors + golfgenerator + afstelbare capaciteit) om je AM-band naar tussen-frequency te transformeren
  • Eerste trap RF-versterker om je tussen-frequency te versterken (twee transistoren + spoeltje)
  • Tweede trap RF-versterker
  • down-mixer om tussen-frequency naar basisband te transformeren
  • audio versterker
Gek, ik kom aan acht transistoren.. Misschien hebben ze die RF-versterker trappen wat simpeler uitgevoerd?

Weet iemand overigens hoe je een spoel maakt met nanotubes? Winden ze dan echt een nanotube zo gewoon in spoelvorm? Of hebben ze hier externe onderdelen voor gebruikt?
ah wat gevonden :P

schematisch:
[img]http://www.nanowerk.com/spotlight/id3080.jpg[/img]

hoe embed je dit?
http://www.youtube.com/watch?v=tfUdoIMOw5A

blijkbaar kan je hier geen [img] tags doen

[Reactie gewijzigd door marcel-o op 30 januari 2008 10:36]

Jaaaa, mijn tijdmachine werkt, ik ben in november 2007 beland _O_

nieuws: Onderzoekers bouwen radio van koolstof nanotubes
dat idee had ik ook, kijk in naar relevante links, en jawel, ik wist dat ik zoiets eerder had gelezen.
inderdaad, ik herhinnerde me dit ook nog.

ZIt er deze keer wel een luidspreker bij mischien?
- kan iedereen nu constant radio luisteren op lichaams energie(nanotech)

(Is het nieuws op voor vandaag ? :p)

[Reactie gewijzigd door g4wx3 op 29 januari 2008 22:20]

Lol, vorige keer ook al een artikel over zo'n "onzinnig" nano apparaat... Wanneer krijgen we de nano-eierwekker of het nano-fietslampje? :P

Edit: Ik zeg tussen aanhalingstekens onzinnig omdat ik weet dat dit soort proof of concept apparaten wel een basis leggen voor verdere ontwikkelingen, maar het gaat me erom dat het feitelijk nergens op slaat om bepaalde dingen "nano" te maken :)

[Reactie gewijzigd door Fallen Angel op 29 januari 2008 19:44]

Over een nano eierwekker heb ik niks gevonden, naar een nanolampje (wat ze overigens iet voor een fiets, maar voor toekomstige lichtcommunicatie tussen chips willen gaan gebruiken) wel: http://www.utwente.nl/nie...ief/2003/cont_03-004.doc/
Natuurlijk zijn dit soort dingen puur als demo. 'Kijk dit kan, stel je voor wat nog meer zou kunnen!'

Ontopic: Wel grappig dat dit dus ook kan :D Ik denk alleen niet dat een nano-speaker en nano-antenne ook mogelijk is :p In de toekomst draag je dus een speaker met geÔntegreerde radio in je zak :p Gevolg is natuurlijk wel dat je dingen niet zelf kan repareren. Hier heb ik bijvoorbeeld een Typhoon Lidle draadloze optische muis uit 05/2001, dat ding deed het perfect, maar de middelste muisknop en de rechter muisknop gingen het slecht doen dus ik heb de zijknopjes van de muis geampeteerd en overgezet en hij kan nog wel een paar jaar mee :D maar als zo'n nanoradio kapot gaat, dan wens ik je succes die te repareren met een huis-, tuin-, en keukensoldeerbout.

[Reactie gewijzigd door Sebazzz op 29 januari 2008 19:56]

In 2020 staat natuurlijk gewoon de DIY STM op instructables net zoals er nu een DIY pcb staat :Y)
een STM is op het moment al erg eenvoudig te maken, inderdaad DIY voor ongeveer $100,- Overigens is dit al relatief oud (2003)

http://www.geocities.com/spm_stm/
klinkt allemaal best leuk alleen zie ik niet echt het voordeel van dingen steeds maar kleiner te maken, zouden ze niet beter kijken hoe ze dingen steviger kunnen maken (zonder ze daarvoor groter en logger te maken) want het is wel allemaal leuk dat gadgets etc, steeds kleiner worden maar moet het nu toch wel "steeds" lukken dat als je garantie over is dat het ding kapot gaat, is dat even balen :|

hoe dan ook blijft het natuurlijk wel een goede verbetering daar kan je hoe dan ook niet onderuit _/-\o_
Dit stond in de link hieronder:
De onderzoeksgroep heeft met de nanoradio enkele muzieknummers succesvol ontvangen, en hoopt de techniek in de toekomst voor andere toepassingen te gebruiken. Te denken valt bijvoorbeeld aan op afstand bestuurbare robotjes die door de menselijke bloedbaan kunnen bewegen.
alleen zie ik niet echt het voordeel van dingen steeds maar kleiner te maken.
Meer transistors per chip = snellere chip. Verder wil nanotech ook zeggen dat als je dingetjes per molecuul bij elkaar kan zetten je juist stevigere producten krijgt, omdat je niet met de limitering zit dat het door iemand of iets in elkaar gezet hoeft te worden. Alleen is die stap van fabricage nog wat verder weg. Om maar eens een voorbeeld te noemen - hoe kun je een cylinder met tralies bouwen met daarin een bal - uit een enkel stuk? Niet, tenzij je laagje voor laagje freest of stapelt. Dat gebeurt nu al met Fab@Home, maar met het werken op nano-schaal gaat dat nog veel beter.
Metal Gear Solid anyone? :P Klinkt als de Codec.
Binnenkort dus voor de audiofielen: de nanobuizen-versterker! ;)
Fijn nog kleiner, en ik was mijn mp3 speler al constant kwijt. :P
Cool 8-) . Krijgen we binnenkort ook nanotelevisie.
(Nanobots die het deel van de hersenen aansturen wat het zicht beinvloed :9 )
Na de iPod Nano nu ook de Radio Nano :*) (*oortjes niet meegeleverd)
