Met heatpipes gekoeld geheugen op de pijnbank gelegd

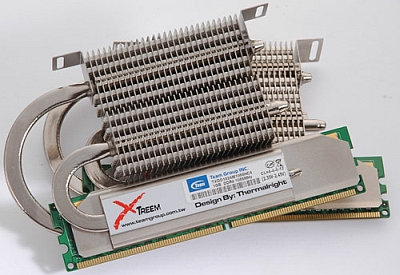

X-bit Labs heeft met heatpipes gekoeld geheugen van Team Xtreem op de testbank gelegd. De kits bestaan uit high-end ddr2-modules van Team Xtreem en een bijgeleverde HR-07-koeler van Thermalright.

Bij X-bit Labs kreeg men een tweetal van deze kits in handen, goed voor in totaal vier geheugenreepjes van 1024MB. Twee daarvan zijn PC2-9600-geheugen, terwijl het andere paar van de PC2-8500-klasse is. De geheugenchips worden geleverd door Micron en Team Xtreem voorziet in een levenslange garantie voor deze modules. Bij het openmaken van de verpakking valt op dat Team Xtreem eigenlijk gewoon de geheugenmodules levert, samen met een doos van Thermalright. De koelsystemen moeten dan ook door de gebruiker zelf geïnstalleerd worden, maar aangezien deze producten bedoeld zijn voor gevorderde gebruikers en overklokkers, mag dat geen probleem heten.

Over het ontwerp van de koelers is de reviewer niet zo te spreken. Door de omvang en vormgeving van de koelvinnen, kunnen de geheugenmodules niet in naast elkaar gelegen dimm-slots geprikt worden, wat tot gevolg heeft dat er in een gemiddeld moederbord met vier geheugenslots, slechts twee sleuven gebruikt kunnen worden. Daarnaast worden de koelers slechts op hun plek gehouden door een thermal pad, die de warmtegeleiding niet bevordert. Ten derde zijn de heatsinks en de heatpipes dan wel van aluminium gemaakt, maar zijn de koelvinnen uit staal gefabriceerd. Niet alleen is dat materiaal minder efficiënt in het afvoeren van warmte, bovendien beschikt dit metaal over magnetische eigenschappen die niet altijd welkom zijn in een computerbehuizing.

De benchmarks werden uitgevoerd met een Core 2 Duo E6400 op 2,4GHz, een Thermaltake-cpu-koeler en een Seagate-harddisk. Dit alles werd zowel op een Asus Commando met P965-chipset aangesloten als op een Gigabyte GA-N680SI-DQ6 met 680i SLI-chipset. Uit de testresultaten blijkt dat het geheugen van Team Xtreem in elk geval van uitstekende kwaliteit is. De enige kritiek van de reviewer is dan ook voorbehouden aan de koeling van Thermalright, maar ondanks deze minpunten blijken de modules uitstekende prestaties neer te zetten en prima overklokbaar te zijn. Temperaturen van de geheugenchips of in de behuizing werden helaas niet gemeten, zodat er over de prestaties van de koeling weinig gezegd kan worden.

Reacties (31)

[PolarBear]

Een DIMM slot zit vrij stevig in elkaar, maar ik kan me niet voorstellen dat men ooit hiermee rekening heeft gehouden. Ben benieuwd hoe zwaar dit monster is, en na hoelang je DIMM slot van je moederbord afvalt...

[iceheart]

ik heb wel eens bij een oud mobotje een paar SDR dimmslotjes eraf gesloopt voor een leuk cosmetisch projectje. MIJN GOD, daar was nog wat voor nodig. om precies te zijn heb ik het mobo loodrecht op de dimmslots in tweeën gebroken voordat ze ook maar wiebelden. en mij is verteld dat DDR dimms steviger vast zitten, evenals DDR2tjes. weet niet of dat een fabeltje is, maar ik durf zo een halve kilo op die bevestiging te zetten. of ik het de rest van het mobo aan zou doen weet ik niet, maar daarop in ieder geval wel.

* iceheart baalt nog steeds dat zijn scythe ninja deze HR07s blokkeert. niet omdat dit soort geheugenkoeling nuttig is maar omdat het wel o zo stoer staat

[Lord Llurch]

ik denk dat dit "monster" nog geen ons weegt, en het slot rond de drie miljoen jaar blijft zitten, met een tolerantie van een half miljoen.

serieus, je denkt toch niet dat een statische belasting van een ons een dimm-slot kapot krijgt?

[The Realone]

Dan heb je wel nog zoiets als mensen die hun PC's verplaatsen. Denk bijvoorbeeld aan een LAN-party.

[Verwijderd]

Ik zie hier aan de bovenkant toch echt twee sleufjes.
Misschien voor schroeven aan de bovenkant?

[Martijn13]

Fanmount waarschijnlijk

[cyspoz]

Ik denk dat je even moet bedenken dat afhankelijk van de computer plaatsing en afmontering het swaartekracht punt ook zijwaarts kan zijn. Op dat moment heb je wel constant een kracht op je geheugensloten.
Lijkt mij niet zo goed voor de PCB sporen, soldeer verbindingen en cd geheugen chips zelf.
Maar lettend op de doelgroep zal die er wel verstandig mee omgaan.

[un1ty]

Gewicht zal niet zo'n probleem wezen, voor het geheugenslot zelf.
ze zitten met 8 van die 'thermal pads', in mijn ogen, goed vast.
die magnetische eigenschap echter.. dat is echt iets minder prettig.

ps. iets zegt mij dat deze nieuwsposter ook de nieuwsbrief ontvangt van onze zuiderburen

[satoer]

Door de omvang en vormgeving van de koelvinnen, kunnen de geheugenmodules niet in naast elkaar gelegen dimm-slots geprikt worden, wat tot gevolg heeft dat er in een gemiddeld moederbord met vier geheugenslots, slechts twee sleuven gebruikt kunnen worden.

Dan buig je die 2 heatpipes toch een beetje bij. Als je de ene koeler wat omhoog buigt past die andere er wel onverbogen onder.

[Ibex]

Normaal kan en mag je dergelijke heatpipes niet buigen.
Deze heatpipes zijn meestal ontwikkeld om een optimaal warmtetransport te voorzien, en wanneer je zoiets zou buigen, verander je de vorm ervan, waardoor het best mogelijk is dat het warmtetransport niet meer optimaal is.

[Verwijderd]

Naast dat vind ik het ook niet echt praktisch! kan aan mij liggen maar hier is dus niet goed over nagedacht ! of ze gaan er vanuit dat iemand niet geen geheugen erbij prikt en gewoon hele nieuwe koopt ...

[bord4kop]

Wel grappig dat het hier om gekoeld geheugen gaat, maar juist de koelprestaties niet getest zijn

[Captain Pervert]

Inderdaad, wat een belachelijke test. Ze hadden die dingen moeten testen zonder koeling en daarna met koeling.
Als er geen prestatie/overklokbaarheidsverschil zou zijn, en dat met deze monsters - want dat zijn het - kan je wel stellen dat geheugenkoeling onzin is. Want als deze heatpipes niet werken, werken gewone passieve koelplaatjes al helemaal niet.

Want ik durf best te proclameren dat die dingen onzin zijn. Het verbetert de prestatie/overklokbaarheid in elk geval niet. Misschien de levensduur: want 1000 jaar naar 2000 jaar. Jippie.

[m0nkey]

Erg jammer van die materiaalkeuze dus maar het design is ook nogal onpractisch: weinig mensen zullen in hun kast gaan boren om de koelblokken van het geheugen daarmee wat extra steun en stevigheid te geven + elke kast verschilt in afmetingen waardoor de ene kast te smal zal zijn en de andere te breed. Daarnaast hadden de zijkanten van het de koelblokken ook wel bekleedt met koelvinnen en -ribben mogen zijn. En zoals vermeldt is de breedte een issue, ze hadden imho meer in de lengte van de sticks ontworpen moeten zijn. Enige mogelijkheid voor het bevestigen van een fan aan het geheugen is er ook niet, zou je wel verwachten gezien het vierkante uiterlijk van het koelblok.

[Verwijderd]

Niet nieuw, en al een stuk beter gedaan door OCZ.
Die gebruiken voor de REAPER geheugenreepjes ook heatpipe koeling.
maar dan wél voorgemonteerd, en met goede test-resultaten:
http://www.tweaktown.com/reviews/1113/ocz_pc2_9200_reaper_hpc_edition_heat_pipe_cooling_for_memory/index.html

[El Snorro]

Deze modules waren er toch écht eerder dan de OCZ Reapers hoor...
Deze Team's zijn namelijk al een tijdje uit..

[Verwijderd]

Heb ook niet gezegd dat OCZ eerder was, alleen dat dit niet nieuw is.

Verder heb ik gewoon mijn sterke voorkeur uitgesproken voor het product van OCZ
omdat dit m.i. beter doordacht in elkaar zit, de koeling direct op het memory voorgemonteerd is, en er uitstekende overclock resultaten met de Reapers behaald worden.

[nero355]

Alleen 1 verschil : ThermalRight heeft de betere koeling en eigenlijk de beste koeling van het moment zelfs

Daarnaast kan je zelfs een 92 mm. Fan erop zetten en niet "geen" of maar 80 mm. zoals hierboven door 2 verschillende mensen beweerd wordt.

Verder heb ik hetzelfde probleem als iceheart hierboven : Op geheel ironische wijze blokkeert mijn ThermalRight Ultra 120 net een heel klein beetje de ruimte boven een van mijn Corsair DDR500 modules dus ik zou er hooguit maar 1 kunnen monteren

Verder wil ik ze gewoon hebben niet zozeer, omdat het zo goed koelt : Nog even en mijn kast is vol met ThermalRight producten

[NoepZor]

Volgens mij is de oplossing van Corsair met het Dominator geheugen beter, die laat gewoon lucht over de modules stromen waardoor deze fatsoenlijk gekoeld worden. Daarnaast vraag ik mij af of het geheugen echt zo dramatisch gekoeld moet worden..

[Ibex]

Aan de bevestigingslipjes bovenaan de koelprofielen kan ik afleiden dat er wellicht nog een 80mm (of ander formaat) fan kan worden opgezet.

[-=bas=-]

Of een bevestiging aan de behuizing zodat eventuele schokken niet opgevangen hoeven te worden voor de DIMM-sloten.

[Aapenootjes]

Nee, er kan inderdaad nog een fan bovenop van 70, 80 of 92mm. Staat gewoon op de site van thermalright

[OlivierF]

De enige kritiek van de reviewer is dan ook voorbehouden aan de koeling van Thermaltake

= Thermalright

[fsfikke]

Daarvoor is deze: forum: Spel- en tikfoutjes - en dus *geen* andere foutjes - deel 22

[crazyheinz]

Is dat eigenlijk wel allemaal nodig die heatspriders en koelvinnen?

[Verwijderd]

ik vind het maar lelijk
