Het ziet er naar uit dat Silicon Valley haar voortrekkersrol aan het verliezen is aan de New Yorkse Hudson Valley. De opmars van Hudson Valley wordt geleid door IBM - die daar al jarenlang aanwezig is - dankzij de opening van Building 323, een foundry die geschikt is voor de 300mm waferproductie. Verder staan voor de toekomst een gezamenlijke afdeling van International Sematech en Staatsuniversiteit van New York in de planning, waar de volgende generatie op het gebied van extreem ultraviolet lithografische processen zullen worden ontwikkeld.

Het opmerkelijke aan de foundry zijn niet de 12 inch wafers - Intel produceerde in februari een aantal productiesamples met behulp van 300mm wafers en TI is ook al een paar weken geleden begonnen met hetzelfde productieproces met 120 nm technologie - maar de toepassing van de laatste nieuwste technieken voor chipproductie. Big Blue gaat naast silicon-on-insulator ook gebruik maken van copper interconnect, low-k dielectrics en in 2003 van 100 nm productietechnieken. Andere weetjes en feitjes over de 2,5 miljard dollar kostende fabriek werden met alle plezier door medewerkers van IBM rondverteld:

"This is the first fab whose IT infrastructure is all Linux-based, controlled by some 1,700 1-GHz microprocessors able to access some 600 terabytes of data," said Perry Hartswick, project manager for factory integration solutions. "Together with Cisco, we developed this IT manufacturing environment with off-the-shelf parts."

"We will be expanding the PowerPC licenses, and we will provide functional integration between EDA [electronic design automation] tools and processing tools for our customers," said Davari, vice president for technology and emerging products. About two-thirds of the 300-mm fab capacity will be for OEM use, Davari added.

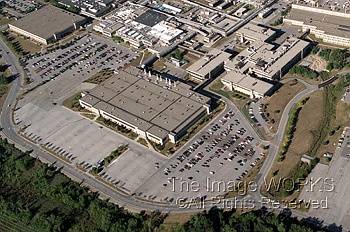

IBM Building 323
Moderatie-faq Wijzig weergave

Reacties (27)

low-k dielectrics
kan iemand even toelichten wat dit is ?
Low-K dielectrics zijn materialen die een dielectrische konstante van 3.0 of minder hebben, en worden gebruikt als isolatie laag tussen de lagen silicium.
wat is dan 't verschil met SOI ?
low-k diŽlectrics worden het back-end (de stapel interconnectielagen) gebruikt als isolatie tussen de geleiders. Vermits dat allemaal capaciteiten zijn die de transistoren zwaar belasten (tegenwoordig tgv. verkleinig is de belasting van het backend vergelijkbaar geworden met die van de transistor-gatecapaciteiten) willen we ze zo klein mogelijk houden, bv. met een diŽlectricum met lage k-waarde. Traditioneel wordt siliciumoxide gebruikt als isolator (k=4 tot 4.5), intel gebruikt al een tijdje Fluor of C gedopeerd SiO2 met een iets lagere k (pakweg 3.8). Echte low-k isolatoren hebben een k van minder dan 3 (dense SiLK 2.7 tot 3.3, porous SiLK bv 2.2).
Er zijn voor deze andere materialen nogal wat problemen met de betrouwbaarheid.

SOI wordt gebruikt in het front-end (de transistoren in de plak silicium) om de parasitaire capaciteiten van source en drain naar de bulk te verminderen en dus snellere (of zuinigere) transistoren te maken
Waarvoor gaat dit nou gebruikt worden behalve Powerpc? Wordt dit ook in HD's en dergelijke gebruikt zodat de consument er ook iets aan heeft later.
HD devisie is overgenomen door Hitachi, dus daar iig niet voor.
0,12nm technologie?
ik dacht 13 nm en dan 0.09 nm ik wil straks niet af gescheept worden met 0.12 nm, dat is maar 0.01 nm meer overklok kans :(
Als je het stukje goed leest zie je dat TI produceert op .12, maar zover ik weet maken die geen processors voor IBM, Intel of AMD. Volgens mij maken die alleen procs voor tansmeta, en andere halfgeleiders (lees chips).
Transmeta laat produceren bij TSMC.

0.12um is eigenlijk 0.13um, maar dat heeft een ongeluksgetal in zich, etc.

Eigenlijk is het ook ongeveer 0.10um, maar vanaf 0.12um lijkt dat zo weinig verschil, dus men rondt dat naar beneden af naar 0.09um.
