Monster Labo demonstreert passief gekoelde itx-behuizing

Het Franse Monster Labo, dat uit vier medewerkers bestaat, heeft op de stand van Seasonic op de Computex zijn eerste mitx-behuizing getoond voor een passief gekoeld systeem. Het bedrijf noemt de behuizing simpelweg The First.

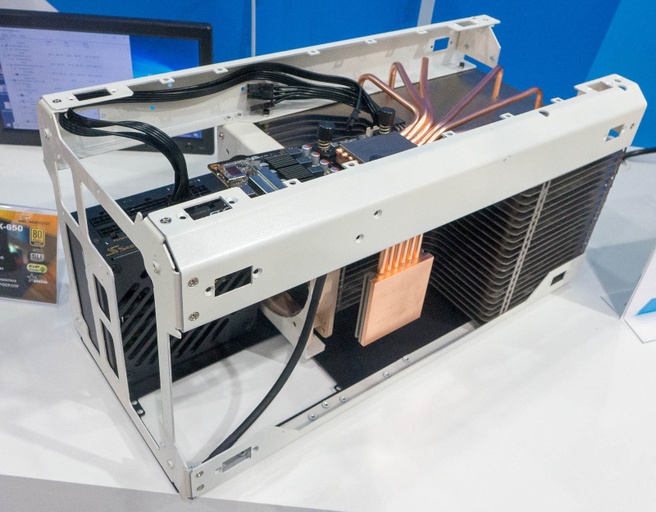

The First moet een systeem volledig passief koelen, wat mogelijk is doordat de behuizing grotendeels uit een heatsink is opgebouwd. Een grote koeltoren beslaat bijna de hele bovenste helft van de toren, die 200mm breed en diep, en 400mm hoog is. Daarmee bedraagt het volume slechts zestien liter, maar er is plaats voor een itx-moederbord en dito videokaart. Met een semipassieve sfx-voeding kan het systeem volledig geruisloos werken.

Het koperen koelblok voor de gpu en die van de cpu tellen beide zes heatpipes die in de radiator steken. Als het systeem passief wordt gekoeld, zou tot 200W aan warmte kunnen worden afgevoerd, maar optioneel kun je een ventilator onder de radiator monteren, waarmee de koelcapaciteit tot 300W stijgt. Ventilators van 120 en 140mm worden ondersteund.

Hoewel het systeem compact is, biedt het toch ruimte aan drie ssd's en een gewone 3,5"-harde schijf, en door een paneel om te draaien kun je in plaats van een sfx-voeding ook een atx-voeding monteren. The First zal in BelgiŽ†geproduceerd tegen een fiks bedrag.†Volgens Monster Labo komt de prijs ergens tussen de driehonderd en vierhonderd euro uit. Ook overweegt het bedrijf een barebonesversie te maken.

Door Willem de Moor

Redacteur componenten

07-06-2018 • 08:45

33 Linkedin Google+

Reacties (33)

Wijzig sortering
Naast minder geluidsoverlast, kan het verbruik van passief gekoelde PC's ook wat lager liggen door het minder gebruiken van FAN's. Niet dat die zoveel verbruiken, maar elk klein beetje helpt op termijn.

Edit: Zoals in comments aangehaald is het vooral belangrijk om te componenten koel genoeg te houden dat ze niet extra verbruiken.

[Reactie gewijzigd door Chuk op 7 juni 2018 11:23]

Dat is niet noodzakelijk het geval; bij hogere temperaturen krijg je te maken met power leakage waardoor op een gegeven voltage vebruik al gauw 20W hoger kan zijn met een temperatuursverschil van 40 graden celsius. Dit hebben we te danken aan het Poole-Frenkel effect.

Hoewel ik niet verwacht dat een passieve kast van dit caliber een dusdanig temperatuursverschil zal oplopen, zijn er voldoende situaties waarbij passief koelen je meer kost in vebruik versus actief koelen.
vebruik al gauw 20W hoger kan zijn met een temperatuursverschil van 40 graden celsius
Zonder verdere details een beetje uit de lucht gegrepen nummer, laten we de/een bron erbij pakken: https://forums.anandtech.com/threads/effect-of-temperature-on-power-consumption-with-the-i7-2600k.2200205/

Die al gauw 20 Watt gaat om het verschil bij een 200 Watt verbruikend i7-2600K systeem waar de CPU van 50'c naar 100 graden celcius (!) word getilt. Het gaat uiteindelijk dus om circa 10%, net iets meer als je 50 Watt ervan af trek voor het verbruik van de rest van het systeem.

[Reactie gewijzigd door SirNobax op 7 juni 2018 09:41]

In principe zou je afkunnen met ťťn enkele fan, op de CPU dus. Ik geloof nooit dat die meer dan ~3Watt verbruiken. Ik denk zelfs minder. Passief koelen zal dus meer stroom verbruiken.
Het mobo in de kast is alleszins geen M-ITX formaat, maar eerder een custom bord.

Daarbij, mijn Raijintek Metis is nog kleiner (13,37 liter) en daarin koel ik ook passief mijn cpu en gpu met een Scythe Ninja en een Arctic Accelero S1. Dat heeft me alles samen 130 euro gekost. Dan is plotseling deze kast van Monster Labo helemaal niet zo speciaal meer :X

[Reactie gewijzigd door ShaiNe op 7 juni 2018 09:05]

Dat is geen moederbord maar een videokaart.
Er gaat, op de foto, ook een 6 pin pci-e stekker in ;)

Het moederbord komt, zo te zien, aan de andere kant in de behuizing
Op de foto zie je nog een koperen contactpunt met heatpipes.
Die is voor de cpu en op die plek komt, volgens mij, het mobo.

[Reactie gewijzigd door HugoBoss1985 op 7 juni 2018 09:14]

Maar die scythe ninja kan zeker passief geen 200W wegwerken. (Onder de 100C tenminste)
Met de nieuwe apu's van amd, kun je hier een redelijk compact fhd game systeem maken wat volledig stil is.
Nu ben ik zelf van menig dat een systeem best ventilators mag hebben.
In mijn htpc draaien 3 140mm fans op 500rpm en als het sil is en ik mijn hoofd tegen de behuizing aan leg kan ik deze net horen. In praktijk is het volledig onhoorbaar.
Die Scythe Ninja heeft standaard wel een ventilator er op zitten. Die heb je er af gehaald om volledig passief te draaien? :)
Wordt die er niet standaard bijgeleverd? Wat dus betekent dat je zelf kan bepalen of deze er op zet \ laat of niet.
Zonder werkt het prima.
als ik zo kijk lijkt het er op dat er geen mobo in de kast zit maar alleen de vidkaart. kijk maar naar het koelblok op de 2de foto
Dit is een toffe kast, elegant.

Geen Leds, geen glas ( tenminste wat ik zo kan zien ). Hoeft van mij niet perse passief gekoeld te zijn, een AIO waterkoeler of luchtkoeler was ook prima geweest.
Als het metaal nu ook gewoon lekker dik is ( Mac Pro 5.1 ongeveer ) zodat hij niet tordeert zou het mijn ideale kast zijn. Voor een mItx systeem dan.

[Reactie gewijzigd door Sandor_Clegane op 7 juni 2018 08:52]

Ik zie toch echt een Noctua fan zitten in het geheel...
maar optioneel kun je een ventilator onder de radiator monteren, waarmee de koelcapaciteit tot 300W stijgt.
Vermoedelijk om die optie te laten zien ;)
Daarmee bedraagt het volume slechts 16 liter, maar er is plaats voor een itx-moederbord en dito videokaart.
'Slechts' 16 liter vind ik nog best wel groot als je voor supercompact gaat. Een Node 202 (10 liter) is met een i7+full-sized GTX1080 idle en het afspelen van media onhoorbaar, zelfs met installatie van extra ventilatoren voor de videokaart. Tijdens het spelen van spellen wordt het luid, maar niet ondraaglijk.

Verder is de WAF van deze kast best wel laag, en ook de afwerking ziet er wat slordig uit. Zie bijvoorbeeld de onregelmatige kieren en de 'vlekken' op de zijkanten. Geborsteld aluminium was mooier geweest. Nu ziet de kast er goedkoop uit (wat het zeker niet is!).

[Reactie gewijzigd door The Zep Man op 8 juni 2018 07:12]

Ligt dit aan mij... of kan hij geen lucht "aanzuigen" aan de onderkant? Hij mag dan wel niet actief gekoeld worden, maar ook bij passieve koeling moet er toch echt een lucht circulatie zijn, welke door de opstijgende warme lucht wordt gecreŽerd. Geen lucht van onder en er is een stuk minder koeling opeens... Of is dit nieuwe vacuum technologie? :+
En zo een 12 jaar terug kwam Zalman met de "Zalman TNN 500AF".

Not impressed.
Ok, maar is er nog een hedendaags model die een 180W tdp 1080 gpu kan koelen?
Hier zal wel een markt voor zijn als de koelprestaties goed zijn, testen dus.

Ik denk eerder zoals Fornoo dat een dergelijk dure kast betere looks nodig heeft.
Dit is meer een frame dan een behuizing
of kijk even naar de fotos, dan zie je dat het gewoon een buitenkant heeft.
Hokkie heeft wel een punt.. de foto's mogen wel andersom gepresenteerd worden zodat je eerst de hele behuizing ziet en aan het eind pas de details.
Lelijk imho en veel te duur.

[Reactie gewijzigd door Clubbtraxx op 7 juni 2018 08:51]

Zo te zien moet je dan wel precies het juiste formaat videokaart en moedebord hebben gezien de contact oppervlaktes niet te verplaatsen zijn. Dit is dan weer onhandig met de aansluitingen. De videokaart is ook ontdaan van z'n bracket.
Als je het mij vraagt is het ook nog veels te veel in zijn prototype stadium, de behuizing is ook ontzet en ziet er gewoon nog niet af uit. Het bedrag wat ze vragen is ook puur voor de gek die het er nu voor over heeft en uniek wil zijn met zijn ''kast''.

Ze hebben ook rare keuzes gemaakt wat betreft locatie moederbord en gpu, ik heb bijvoorbeeld al geen idee waar ik al mijn kabels moet laten lopen...
Nee dit mag je eigenlijk nog geen af product noemen, leuk voor verzamelaars of uniekelingen die de eerste willen zijn.
