Door , , 34 reacties

Biostar heeft zijn eerste moederbord voor Ivy Bridge-processors van Intel ge´ntroduceerd. Het moederbord met Z77-chipset zal voor het eerst getoond worden tijdens technologiebeurs Cebit, van 6 tot en met 10 maart in het Duitse Hannover.

Het vlaggenschip van Biostar voor de komende generatie processors van Intel, die de codenaam Ivy Bridge dragen, kreeg het typenummer TZ77XE4. De Z77 in de naam wijst op de gebruikte Z77-chipset, die het bord onder meer voorziet van vier usb 3.0-poorten en vier sata-600-interfaces. Daarnaast zijn acht usb 2.0-poorten en vier sata-300-poorten beschikbaar, net als een gigabitnetwerkpoort en 7.1-kanaalsgeluid.

De komende Ivy Bridge- of huidige Sandy Bridge-processors kunnen in het lga1155-voetje gestoken worden en gecombineerd worden met maximaal 32GB ddr3-geheugen, verdeeld over vier slots. Er zijn drie pci-express-x16-slots van de derde generatie aanwezig, net als een enkel x1-slot en twee pci-slots. Verder zijn knoppen om het systeem in en uit te schakelen en een post-led op het bord aanwezig.

Het i/o-gedeelte bestaat uit, van links naar rechts, twee usb 2.0-poorten met erboven een ps/2-poort. De geïntegreerde gpu in de processors kan beeld uitvoeren via een hdmi-poort, displayport, D-sub- of dvi-aansluiting. Vervolgens zijn twee usb 3.0-poorten met een esata-aansluiting erboven te zien, met ernaast nog twee usb 2.0-poorten en de netwerkaansluiting. De audioaanslutingen maken het plaatje compleet.

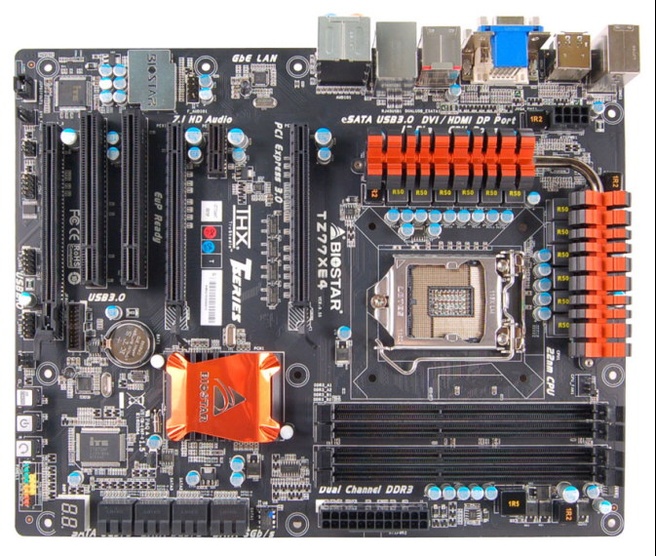

Biostar TZ77XE4

Het moederbord wordt van prik voorzien door middel van een dertienfasige voeding, waarmee het systeem ook tijdens overklokken stabiel moet blijven. Een prijs en formele introductiedatum zijn nog niet bekendgemaakt door Biostar.

Biostar TZ77XE4
Moderatie-faq Wijzig weergave

Reacties (34)

Ziet er goed uit, dit moederbord. Ook goed te begrijpen voor iemand die zich niet bezighoudt met overklokken.

Die ge´ntegreerde GPU, wat is daar nu precies het doel van? Je gebruikt toch een grafische kaart voor beeld? Of heb je die nu niet (meer) nodig? Of is deze ingang enkel voor beeld (alles behalve gaming)?

Qua kleuren en lay-out geen opmerkingen, daar zie je toch niets van als je deze hebt ge´nstalleerd...

Mooi ding!
De IGP zit in de CPU, en die kun je gebruiken icm Virtu (ook al stelt dat niet al te veel voor) en als je niet teveel zware grafische dingen gaat doen dan is die IGP al meer dan prima, en heb je geen dedicated GPU meer nodig.
Aan de GPU in Intels processoren heb je vrij weinig. AMD is daar veel verder in. Met hun topmodel APU kan zelfs fatsoenlijk worden gegamed. Ik denk dat daarom APU's de toekomst worden. De techniek gaat behoorlijk snel!
De intel HD 3000 GPU in bijvoorbeeld de i5-2500K is meer dan genoeg voor alle games van twee jaar geleden, maar zelf Starcraft op lagere setting draait prima. Voor een GPU die "gratis" meegeleverd wordt in plaats van een losse kaart van Ą 50,- is dat prima resultaat...
Ik ben blij verrast te zien dat dit moederbord nog normale PCI slots heeft. Bij genoeg nieuwe moederborden/fabrikanten zie je steeds vaker een overschot aan PCI-X 16 slots (bv. 4 stuks) maar totaal geen PCI meer. Nu denk ik dat er maar weinig mensen zijn die 4 of meer PCI-X 16 slots gebruiken, maar dat er nog genoeg mensen (waaronder ikzelf) zijn die uitbreidingskaarten hebben voor op PCI. Denk hierbij aan geluidskaarten of tv-kaarten.
Op zich logisch dat er geen PCI meer op zit, maar enkel PCIe (PCI-X ga je al helemaal niet meer zien, dat is nog antieker). Vroeger zat de PCIbus gewoon nog in de chipset, maar Intel heeft die eruit geschopt. PCI-sloten zul je tegenwoordig dus weer via een 3rd party chip moeten doen en dat brengt weer extra kosten met zich mee.

Ik zie liever dat het handjevol mensen dat nog een PCIkaart heeft wat extra's betalen voor een moederbord of nieuwe kaart, dan dat iedereen die kosten moet betalen om overal nog maar PCIsloten op te prikken.

Vn mij mogen ze echt totaal verdwijnen, 133MB/s bandbreedte voor de hele bus is gewoon niet interessant meer.
Bordje lijkt wel ontworpen door een kleurenblinde.
IMHO niet geschikt voor een kast met een transparant zijpaneel, of je moet in de sixties zijn blijven hangen.
Natuurlijk zijn de specs belangrijker dan het uiterlijk, maar toch: het oog wil ook wat.
Inderdaad
Ik vind ook dat de kleurstelling een beetje outdated, maar goed, genoeg mensen die daar weinig waarde aan hechten.
Wel apart dat de VRM heatsink niet verbonden is met de heatsink op de PCH. DAt zie je niet zo heel vaak .
Ik heb zo het vermoeden dat ze dat gedaan hebben om van die fan af te zijn, die veel fabrikanten wel implementeren op de heatsinks.
Grote plus punt van deze bord vind ik de ge´ntegreerde On-board HDMI,WGA+DVI dat zie je niet waak.
Inderdaad
Ik vind ook dat de kleurstelling een beetje outdated, maar goed, genoeg mensen die daar weinig waarde aan hechten.
Wel apart dat de VRM heatsink niet verbonden is met de heatsink op de PCH. DAt zie je niet zo heel vaak .
Juist wel, de VRMs zijn vrij efficient tegenwoordig, dus echt dikke koeling hebben die dingen niet meer nodig. een simpele heatpipe om die 2 te verbinden is al overkill in veel gevallen.
Grote plus punt van deze bord vind ik de ge´ntegreerde On-board HDMI,WGA+DVI dat zie je niet waak.
Dat zie je bijzonder veel tegenwoordig hoor. Veel Z68 borden hebben deze optie. Het is niet onboard, het is integrated in de CPU, en vrijwel iedere CPU op dit platform heeft een IGP.
Thanx voor de correctie Dan
Informatief ,zoals altijd ;)
Ik vind m anders wel mooi. Hoe het eruit ziet blijft smaak natuurlijk ;)
Agree :) Alleen jammer dat dan bijv. nog die VGA blauw is, dat breekt de kleuren weer af.
Off topic: Hmm. een 'sixties' Casemod met VW t1 logo op de zijkant, bolle vormen en hippie flowers en kleuren over de hele kast?..
klinkt als een interresant project :Y) .

On topic: Op het eerste oog leek de kleurstelling een mooi rood te zijn.
Wel aangenaam dat Biostar nu ook met zijn eerste Z77 plankjes komt, en gelukkig zonder geweren en andere opsmuk.

De specs liegen er in iedergeval niet om:
drie pci-express-x16-slots van de derde generatie aanwezig
met de juiste videokaarten erin (mits 't past d.m.v. waterkoeling) die hier gebruik van zouden kunnen maken van deze bandbreedte (hopelijk komt 't er snel aan). heb je genoeg power om een heel leger te slachten of je folding@home flink wat rapper te doen.

Het moederbord wordt van prik voorzien door middel van een dertienfasige voeding, waarmee het systeem ook tijdens overklokken stabiel moet blijven
Het ziet er uit als een goed en zeer interresant plankje.
Jammer dat er geen gegevens zijn over de (uefi?) bios, overclockmogelijkheden in de bios / on board hardware, en uiteraard de prijs.

Ik kijk halsrijkend uit naar de cebit.. :9~
Zwart/rood = sixties 8)7

Hier een sexier plaatje: http://www.pctreiber.net/...tar-T-Power-TZ77XE4-2.jpg

Ziet er gewoon strak uit. Teveel zwart naar mijn smaak, dat wel.
Over blijven hangen in de sixties gesproken: TRANSPARENT ZIJPANEEL?
Je haalt de woorden uit mijn mond. Echt wat een onzin om het over de kleuren van een mobo te hebben. Het key selling point is naar mijn mening dat het zijn taken als moederbord goed uitvoert en niet het paraderen met fancy kleurstellingen en mooi gevormde koelblokken. Een raam in je kast :? Je kijkt naar je monitor zou ik zeggen.. Casemodding.. zˇ passÚ
...of je moet in de sixties zijn blijven hangen....
Ik zie hier weinig sixties in terug. In de sixties was alles in de kleuren van de regenboog. Niet een enkele kleur zoals hier.
Hmm ik had gehoopt dat usb2 eigenlijk met ivy bridge totaal vervangen zou worden door 3.0 maar niet dus. :(
Inderdaad, wat een onzin. Is hetzelfde als naast DDR3 geheugen ook nog DDR2 sleuven plaatsen.

Niet echt handig dus, zal je zien dat je soms per ongeluk in de verkeerde prikt en daardoor nutteloos langer zit te wachten.

[Reactie gewijzigd door Slingeraap2 op 14 februari 2012 11:38]

Geen onzin, afaik is USB3.0 nog steeds niet ge´ntegreerd in de chipset, wat betekent dat USB3.0 afgehandeld moet worden door externe USB3.0controllers. En daar wil je niet je hele bord mee vol plempen, omdat dat vrij prijzig is, en er nog relatief weinig apparaten zijn die echt baat hebben bij USB3.0. Veel spul kan nog prima met USB1.1 of USB2.0 overweg.
Geen onzin, afaik is USB3.0 nog steeds niet ge´ntegreerd in de chipset
De Z77 chipset heeft 14 USB2 en 4 USB3 poorten aan boord.

http://www.anandtech.com/...idge-panther-point-ssds/2
Hmmm jammer, dat heb ik dan verkeerd begrepen. Ik dacht dat USB 3 native met Ivy Bridge werd meegeleverd...
Zou denken dat een muis en toetsenbord en wat andere randapparatuur ( externe disks/sticks daargelaten ) nutteloos zijn in een usb 3.0. In veel gevallen draaien die prima op 1.1
Is het mogelijk om Ive Bridge CPU's te gebruiken in Sandy Bridge moederborden, vanwege pin compatibiliteit tussen de processors?
mits een bios upgrade is het mogelijk in bepaalde moederborden, kan je normaal wel vinden via google.

hier heb je voor asus vb al:
http://www.xtremesystems....67-H61-board-and-PCIe-3.0

[Reactie gewijzigd door Mactox op 14 februari 2012 11:20]

Tja, over smaak valt te twisten maa rik heb wat betreft kwaliteit weinig aan te merken op biostar, over het algemeen maken ze goede moederborden. Ben wel benieuwd waarom de ene fabrikant ervoor kiest zijn geheugensloten te verdelen in twee links en twee rechts naast de CPU, terwijl anderen ze bij elkaar groeperen. Je zou zeggen dat de layout van een bord redelijk vaststaat ivm lengte van koperverbindingen tussen componenten?
Dat is afhankelijk van de socket waarschijnlijk. Socket 2011 heeft aan beide kanten geheugensloten, omdat quadchannel anders niet mogelijk is.
Zal het eventueel mogelijk zijn om tijdens het niet-gamen je dedicated GPU uit te schakelen en de CPU(met APU) de lichtere taken te laten overnemen? Om zo energie/lawaai uit te sparen zoals dat bij sommige laptops ook al het geval is?
Dan zit je nog met het probleem dat je 2 verschillende uitgangen hebt zeker?
weet iemand eigenlijk waarom ze nog steeds usb2 aansluiting op nieuwe mobos steken?
usb3 is toch downwards compatible met usb2 en usb1?
Wat layout betreft vindt ik dat andere moederbord makers wel hier van kunnen leren. De videokaart neemt geen 2 sloten in beslag en in het verlengde zitten geen sata poorten die het kunnen dwarsbomen. Verder is de 8 pin cpu voeding boven links...ook een goeie plaats die geen conflict veroorzaakt als je tower kast een fan boven heeft. Verder mogen alle oude pci-sloten van mij weg...ik gebruik alleen nog pci-e sloten.
zie ik dat nou goed? dual channel geheugen sloten? waarom niet quadchannel?
Omdat socket 1155 maar dual channel is, later komen er ook socket 2011 versies van Ivy Bridge, die zullen wel quad channel zijn.
