Toshiba integreert capacitieve touchfunctionaliteit in lcd-pixels

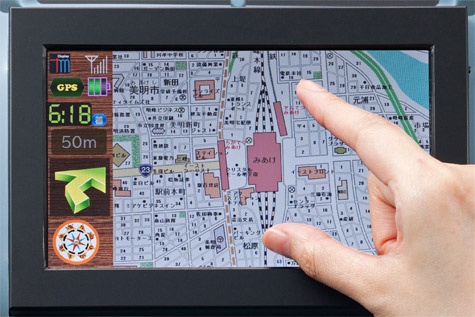

Toshiba Mobile Display heeft een 7"-lcd ontwikkeld waarbij de capacitieve touch-functionaliteit in de pixels van de lcd is geïntegreerd. Het scherm, dat een resolutie heeft van 1024 bij 600 pixels, is onder andere bedoeld voor gebruik in auto's.

Toshiba maakt voor de touch-functionaliteit gebruik van transparante elektroden op het substraat, die een verandering in capaciteit kunnen oppikken. Hierdoor kan de aanwezigheid van een vinger boven pixels nauwkeurig worden bepaald. Het is niet bekend of de aanwezige elektroden voor de lcd-pixels hiervoor worden gebruikt, of dat Toshiba extra elektroden heeft aangebracht.

Om interferentie met andere elementen in de lcd te onderdrukken, heeft Toshiba de pixels voorzien van een mechanisme om de signalen van de elektroden te versterken, zodat een sensor deze snel kan oppikken. Het scherm ondersteunt multitouch.

Lcd's met 'in-cell'-touchscreenfunctionaliteit bestaan al langer, maar zijn meestal gebaseerd op optische sensors in het paneel of op elektrische veranderingen als gevolg van twee glassubstraten die door aanraking op elkaar worden gedrukt. Toshiba claimt dat zijn technologie geen lichtbron nodig heeft voor de optische sensors en dat er geen vervorming van de lcd optreedt als gevolg van druk.

In vergelijking met conventionele lcd's met een extern touchpanel is de dikte van het nieuwe paneel met 57 procent gereduceerd tot ongeveer een milimeter, terwijl ook het gewicht met 48 procent is afgenomen. Ook claimt Toshiba dat tien procent minder omgevingslicht wordt weerkaatst, voor een hoger contrast.

Toshiba is van plan om de 7"-touchscreen op het SID 2011 te tonen. Dit symposium voor displaytechnologie begint op 17 mei en duurt twee dagen.

Reacties (12)

[GoldenSample]

-edit- was een reactie op zircondan om 13:13

Mja zitten twee kanten aan z'n scherm, de subassembly (scherm+touchscreen) wordt 1 geheel wat vanuit het oogpunt van het totale apparaat gunstig is (minder losse onderdelen is minder kans dat het ergens fout gaat in de productie, eenvoudigere productie, goedkopere productie)

Echter kunnen de yields van je schermen doordat deze complexer zijn afnemen. Ook de productie is complexer dan beide schermen los, echter samen genomen heb je waarschijnlijk wel voordeel.

Waarschijnlijk weegt dit nadeel minder zwaar dan het totaal verminderde aantal onderdelen, slechts 1 productie lijn ipv 2 (niet en touchscreens en lcd schermen hoeven maken maar in 1x en het ontbreken van een assemblage stap.

Het is natuur veeel en veel complexer dan dat je zo stelt, ik noem hier een paar dingen maar er komen nog 100den factoren om de hoek kijken in z'n situatie

[Reactie gewijzigd door GoldenSample op 7 augustus 2024 14:38]

[JDVB]

Interesant,
maar hoeveel zou zoiets kunnen schelen in gewicht en energie verbruik in mobiele apparaten?

"geen lichtbron nodig heeft voor de optische sensors" vertaald naar hoeveel energiebesparing?

Gewicht 48% minder, maar hoeveel is dat op bijvoorbeeld een mobiele telefoon? 5% van het totaal gewicht?

[zircondan]

Voor fabricage zou 48% minder gewicht in kosten veel kunnen zijn. Dit betekent minder grondstoffen, wat zich kan vertalen naar een goedkopere procedé en hopelijk zo ook goedkopere schermen,

[tweaker2010]

"In vergelijking met conventionele lcd's met een extern touchpanel is de dikte van het nieuwe paneel met 57 procent gereduceerd tot ongeveer een milimeter, terwijl ook het gewicht met 48 procent is afgenomen."

Wat ik me dan afvraag: hoe kan het gewicht minder afnemen dan de dikte?

[humbug]

Niet elk materiaal weegt hetzelfde. Een doos piepschuim weegt een stuk minder dan een (veel kleinere) goudstaaf. Gewicht en afmetingen staan dus los van elkaar.

[Verwijderd]

Wat dacht je van b.v. een staalplaat van 3 mm vervangen door een aluminium variant van 2mm? Dan is de de dikte met 33% afgenomen en het gewicht met b.v. 60%

[ATS]

Nice. Goede kans dat touchscreens hierdoor weer een stapje goedkoper worden!

[571Pro]

Vraag me af, dit ook mogelijk is bij Amoled aangezien het over optische touchscreen gaat die gebruik maakt van de onderliggende LCD pixel. Dan zou er degelijk een verbetering zijn! Persoonlijk lijkt mij die reductie in gewicht nogal irreleant, want bij wagens het gewicht echt een rol speelt laten ze radio's en schermen wel achterwege.

[watercoolertje]

Of je leest het artikel over de iPad2 gewoon nog een keer... Hoef je hier ook niet van die domme vragen te stellen

reviews: Apple iPad 2: vakwerk

Het scherm is niet veranderd ten opzichte van de eerste iPad.

[Reactie gewijzigd door watercoolertje op 7 augustus 2024 14:38]

[DonJunior]

Er is een wezenlijk verschil tussen dom en onwetend.
Een vraag stel je uit onwetendheid... een antwoord kan dom zijn.. in jou geval is dat laatste vooral waar.

Je kan ook subtiel reageren en hem de bron sturen van het iPad artikel.


ontopic: Als ik het artikel goed begrijp is het enige voordeel van deze techniek, dat de touchscreen LCD schermen kleiner gemaakt kunnen worden?
