Door , , 21 reacties

Hardwareproducent Foxconn heeft twee mini-itx-moederborden ontworpen op basis van Intels Pine Trail-platform. De D14S en de D15S zijn respectievelijk voorzien van een op 1,66GHz geklokte singlecore- en dualcore-cpu.

Het D14S- en D15S-moederbord zijn van het formaat mini-itx en huisvesten respectievelijk de D410-cpu en de D510-cpu. De D410 is een singlecore met 512kB L2-cache terwijl de D510 een dualcore is met 1MB L2-cache. Beide cpu's zijn op 1,66GHz geklokt en beschikken over hyperthreading. De processors zijn onderdeel van Intels Pine Trail-platform, wat inhoudt dat zowel de geheugencontroller als de igp bij de cpu zijn ondergebracht. De enige chipset die zich nog op het moederbord bevindt is de NM10 Express-chipset, die als i/o-controller dienst doet.

De D14S met singlecore-cpu kan het af zonder actieve koeling, terwijl de cpu op de D15S gekoeld wordt door een kleine ventilator. De geïntegreerde gpu is de GMA 3150 en kan maximaal een resolutie aansturen van 2048x1536. Om die reden zijn de plankjes dan ook voorzien van een vga-uitgang. Beide moederborden zijn uitgerust met twee ddr2-geheugenslots, waar maximaal 4GB in geprikt kan worden. Verder zijn er twee sata300-poorten aanwezig, een pci-slot, een gigabit ethernet-aansluiting en een 5.1-geluidschip. De D14S en de D15S zouden binnen enkele weken te koop zijn.

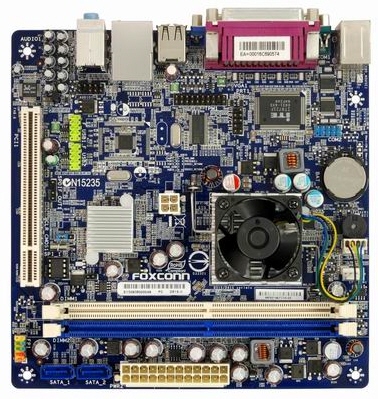

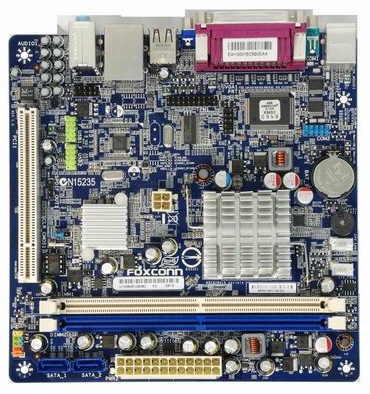

Foxconn D14S Foxconn D51S
Moderatie-faq Wijzig weergave

Reacties (21)

Waarvoor worden zulke kleine moederborden gebruikt in de praktijk? Mini-towers enzo...?
Werken ook zeer goed als low powered file / website / etc server.

Je moet een beetje rekening houden met de lage cache, en snelheid, maar valt goed mee ( zolang je niet iedere dag code zit te compilen, of compresseren ;) ).

Is zelf zeer leuk als een development omgeving ( als development webserver ). Zo leer je je code deftiger schrijven, omdat de Atom trager is, merk je beter waar in de code trage punten zitten. :D

En als die zelfde code dan op een xeon server komt ... *vliegt de code* :)

Leuke tip met deze moederborden:

O ja ... Ik heb zo een mini-ITX bij in mijn gewoon pc gestoken. Twee pc's in één case. Een Antec P180.

Haal er 1 van de harddrive bays uit ( zit toch in de weg voor een lange graphische kaart ). Plaats de voeding onder de graphische kaart ( kan hierdoor dienen als extra cooling voor de gpu ). Steek de voeding kabel, netwerk kabel etc door de openingen voorzien voor water cooling. En natuurlijk je moederbord waar die 2hd cage was. Is 17.5cm, en je Moederbord is 17x17. Past perfect.

Je werk PC ( en gaming pc ), en tegelijk ook je Server, in dezelfde case. :D

[Reactie gewijzigd door Wulfklaue op 25 december 2009 14:20]

Tof. Edit je bericht met een fotootje als je wilt :)
Dat is idd een leuke optie. Heb je maar 1 apparaat met 2 verschillende doeleinden.

Plaats eens een foto als je wilt
Als je de ION-based moederborden hebt zijn dat de perfecte bordjes voor in een kleine HTPC. Een mini ITX bord in een kleine behuizing kan je - afhankelijk van de behuizing - keurig op de VESA-mountpunten van je scherm monteren en dus keurig uit het zicht wegwerken.

Of de borden uit het artikel ook Full HD capable zijn is twijfelachtig met die IGP/chipset, de 'oudere' Atom in combinatie met de Nvidia ION-chip kan wel full HD aan als de codec ondersteund wordt.
Deze IGP kan dat inderdaad niet aan, er wordt wel wat geaccelereerd maar lang niet genoeg om 1080p te trekken in combinatie met een Atom...

Ook @linuxguru
Ik heb gebruik zelf een single-core Atom + ION mini-ITX bordje als HTPC/Home server met Linux + XBMC, eerst had ik hem hierin zitten, dan heb je een super mediaspeler PC in een kastje ter grootte van een Mac Mini ongeveer, maar dan een stuk goedkoper en passief te koelen. Nu zit het bordje hierin en past het allemaal wat mooier in mijn tv-meubel, en heb ik IR, LCD en front USB/CardReader/DVD drive in een een behuizing die slechts 1 piepkleine fluisterstille case-fan nodig heeft die je alleen hoort als je er met je kop recht boven gaat hangen en het doodstil in huis is.
Deze IGP kan dat inderdaad niet aan, er wordt wel wat geaccelereerd maar lang niet genoeg om 1080p te trekken in combinatie met een Atom...
Heb je een linkje om dat te staven? Ik overweeg om zo'n Atom+ION te kopen als HTPC, en volgens http://www.techzine.nl/re...bd-de-ion-in-gebruik.html lukt he twel om met die videocard-acceleratie 1080p aan te kunnen.
Volgens mij begrijp je me verkeerd, een Atom + ION kan dat inderdaad wel aan, deze nieuwe Atom met Intel graphics kan dat zeker niet.
Atom+ION is ongelijk aan Atom+Intel GMA3150
Mini-ITX borden worden veel gebruikt voor CarPC's
Voor een fluisterstille en zuinige Mini-PC:
http://gathering.tweakers...message/30483632#30483632

Ik ben nu bezig de harde schijf te vervangen: van 80GB naar 640GB. Ik neem weer een 2.5' Western Digital Scorpio Blue, want die dingen hoor je dus echt niet. Ben wel benieuwd of het totale stroomverbruik nog gaat stijgen boven de 35 Watt (PC, glasvezelmodem, Fritz7170, GSM gateway en remote reboot device).
Wel mooi dat die singlecore passief gekoeld kan worden. De laatste keer dat ik een Intel cpu aanschafte die passief gekoeld kon worden was de 80486 DX33 :)
De dualcore variant zou ook passief gekoeld kunnen worden met een groter koelblok. Het ziet er wel naar uit dat de ventilator PWM gestuurd is, dus mogelijk maakt hij toch niet te veel lawaai.
He, zonde, alweer een mini-ITX zonder ingebouwde voeding :( Dat maakt voor mij die bordjes juist interessant, stuk goedkoper dan een standaard ATX of zo'n dure custom, en het is een heel stuk compacter.
Sinds wanneer moet het moederbord een ingebouwde voeding hebben? Daarvoor moet je zorgen in je kastje. En ja, dat kan gewoon. Geen probleem. Ook fanless.
Not bad, maar ik zit te wachten tot er 1 komt met 4xSATA of 6xSATA. Qua performance is m'n D945GSEJT eigenlijk al genoeg, maar ik kom binnenkort schijfruimte tekort. Dan zijn meer SATA-poorten wel erg handig.
De foto's zijn hetzelfde van de D14S en D15S.
Het enige zichtbare verschil zou de ventilator op het CPU koelblokje van de D15S moeten zijn.
Maar ben er wel van overtuigd dat 1 foto voldoende zou zijn geweest. :-)
De foto's zijn hetzelfde, er verandert zelfs geen cijfertje op die grote witte sticker op de paralelle poort ;)
Ooops :) Nu moet het kloppen :)
