Door , , 55 reacties
Bron: PC stats

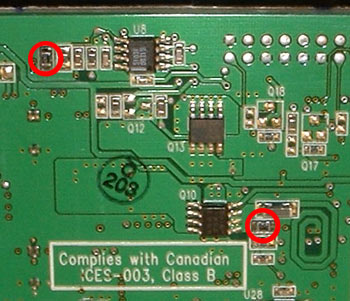

Op PC stats wordt beschreven hoe middels het zetten van potloodstrepen op de ATi Radeon 8500, de weerstand tussen desbetreffende contactpuntjes wordt verlaagd, waardoor het voltage naar de GPU en het geheugen wordt verhoogd. Hierdoor konden beide componenten op een hogere frequentie opereren. De mate van weerstandsverlaging - en daarmee de voltageverhoging - wordt bepaald door de hoeveelheid potloodstrepen, dus een voltagemeter en de nodige voorzichtigheid worden aanbevolen:

ATi logoAfter applying the pencil trick myself (four strokes in my tests), I was able to overclock the Radeon 8500 core from my previous high of 312 MHz to 320 MHz and the memory up to 315 MHz from 292 MHz! As far as the memory is concerned, that's almost 10% more!
ATi Radeon 8500 potloodtruc c.q. voltagemod

Sonic314 stuurde ons de link, waarvoor dank.

Moderatie-faq Wijzig weergave

Reacties (55)

Ik denk dat het veiliger en stabieler is om er een smd weerstandje erop te solderen / plakken met bison electro.
Weet je in iedergeval de waarde van de weerstand, de spanning die je krijgt en de waarde blijft altijd het zelfde... Je potlood streepje kan op den duur vervagen en dan loopt je kaart niet meer stabiel.

Wel erg tof dat er iemand is geweest die dit getest heeft met het risico zijn kaartje te doden :)
Dat is natuurlijk ook niet helemaal waar:

Je moet er dan wel van uit gaan dat je Bison Electro geen weerstand heeft, en je moet wel mazzel hebben met de juiste waarde kiezen.
Ze hebben hier 4 potloodstreepjes gebruikt, lijkt er dus op dat ze met 1 zijn begonnen, en weet jij hoeveel weerstand een potloodstreep je is?

Daarnaast blijft overclocken een beetje hobby-en, er zijn maar weinig mensen die continu overgeclocked zijn op dezelfde snelheid, dus als die potloodstreepjes beginnen te vervagen zal die persoon het waarschijnlijk redelijk snel doorhebben.

* 786562 TheGhostInc
Het is gewoon heel makkelijk en je behoud de garantie vandaar deze truc.

Ik heb het ook gedaan werkt super :Y)
Ik vind PERSOONLIJK het wel wat ver gaan om zo te sjoemelen en zo je leverancier als het ware te 'naaien'. Noem me hypocriet, maar ik doe het niet.

Ik probeer juist een vertrouwensrelatie op te bouwen met je hardware-leverancier: Ik vertrouw hem en dan moet hij mij ook kunnen vertrouwen.

Doet me een beetje denken aan een klant die bij ons kwam met de klacht 'mijn brander doet het niet meer, is amper een halfjaar oud en nauwelijks mee gefikt'. Hmmm, uit coulantie meteen omgeruild, hoor je later via-via dat ie was opgepakt ivm. illegale CD-handel.. Zet je toch aan het denken :D
(en nee, dit verhaal is echt gebeurd!!!)

Overigens: Krassen met een potlood zijn ook te detecteren, bij AMD-defects let ik er zelfs (al) expliciet op. Er blijft bijna altijd wel een klein beetje grafiet ergens op de processor liggen..

Nogmaals: Ik heb geen moeite met overklokken, maar ik heb wel moeite met de mensen die na een minder-succesvolle overklok rustig garantie gaan lopen claimen bij hun leverancier. Die vervolgens in de shop-survey er weer van langskrijgt; omdat ie geen leenprocessor meegaf.. Wat denk je zelf, vraag ik me dan af :Z

Ik weet het, ik maak me hier niet populair mee op www.tweakers.net maar ik wil het toch even kwijt..

-edit- Ik zie even later dat mijn post is gerated als [interessant]. Had ik niet verwacht, moet ik toegeven. Hoewel de vorige poll over overclocking natuurlijk ook iets zei: Er zijn meer mensen die niet 'zomaar' overclocken.
Het mag dan erg zijn dat de consument ermee sjoemelt, maar ik heb een keer gezien in een winkel dat een bediende een doos moederborden liet vallen, die ze daarna hebben teruggestuurd naar de fabriek met boodschap "Kapot aangekomen."

Dus de winkels zelf zijn ook niet zo betrouwbaar in dat soort zaken.
Aan de andere kant: Als je om een andere reden gebruik moet maken van de garantie (b.v. een technisch defect als een afgebroken connector of haperende fan) dan kan dit wel handig zijn. Als je hebt zitten solderen aan je kaart dan gaan leveranciers daar vrijwel altijd moeilijk over doen ook al had het niets te maken met het defect en gaat bij de fabrikant de kaart de vuilnisbak in en krijg je een nieuw exemplaar (reviseren van een kapotte connector is nu eenmaal duurder dan een nieuw exemplaar van de lopende band pakken).

Het is natuurlijk erg waardeloos als een leverancier weigert garantie te verlenen op (het loopwerk van) een cd-speler omdat je het frontje hebt overgespoten. Of geen garantie meer geeft omdat je het ledje van je netwerkkaart hebt vervangen door een blauw exemplaar.
Ik heb het zelfs meegemaakt dat een leverancier (Paradigit) weigerde om garantie te geven op een complete computer omdat ik zelf een SCSI-controller had toegevoegd en dus "een aanpassing had gemaakt en het geleverde produkt waardoor elke garantie komt te vervallen" :r

Als je je kaart zelf opblaast met een poging tot overklokken dan is het belachelijk dat je daarvoor garantie gaat claimen, maar met deze plotlood-truuk houd je wel de mogelijkheid open op garantie voor andere defecten.
Dit is volledig off-topic ik weet het, maar de schrijven van het bovenstaand stukje heeft 100% gelijk. Ik doe ook niet alles legaal, maar ik vind dat je het niet kan maken om anderen te "naaien" ook al is het een bedrijf. Potloodstrepen zijn makkelijk en zijn goed ongedaan te maken, maar ik vind het niet kunnen om dat als argument aan te dragen dat het makkelijk is ivm de garantie. Er is geen een zaak die je garantie verleent als ze weten dat je aan het overklokken bent en ik geef ze groot gelijk.

Kortom ik ben geen moraal ridder, maar als ik die overkolk ga proberen, dan doe ik dat met de soldeerbout.

P.S. Ook al wordt een brander voor massa productie gebruikt, dan moet ie het imho het ook lager als een half jaar uithouden
extra garantie moet je afhandelen met degene waarmee je de garantie hebt afgesloten daar staat plextor namelijk buiten!!


ik zie overigens weer hoeveel mycom aanhangers er hier zijn. ik kan alleen maar 1 ding zeggen: wacht maar totdat het jouw overkomt dan piep je wel anders!!
Bij Plextor kan je de garantie ook gewoon via Plextor afhandelen, die hebben ook nog on-site service :)
0032-2-725-55-22 (Belgie)
mijn hardwareleverancier had me gegarandeerd dattie me eens ATi Radeon 8500 RETAIL had meegegeven.
Dus ik kom thuis, kijk in powerstrip, en wat blijkt: hij loopt op 250mhz (oftewel een LE versie en GEEN retail...).
De hardwareleverancier had me dus in princiepe gewoon voorgelogen. Later las ik in het Radeon Topic dat de hardwareleverancier al tegen meerdere mensen hetzelfde trucje heeft (proberen) te flikken en telkens werd hij er op gewezen dat het een LE was. Hij wist dus dondersgoed waar hij mee bezig was.
Daarom heb ik er met een potloodstreepje maar zelf een retail van gemaakt, en alsie kapot is, ga ik gewoon garantie claimen... Eigen schuld, dikke....
En ik ben echt niet de enige aan wie een LE is verkocht in naam van een Retail...
Dan breng je die kaart toch meteen terug en vraag je een echte retail. Of heb je er maar het bedrag van een LE voor betaald? Dan wist je toch ookw el wat er aan de hand was.

Gebeurd wel vaker dat verkopers niet echt weten wat ze verkopen. Heb al vaak genoeg producten als een Geforce2 GTS Ultra MX 32MB SDR gezien dus een Radeon 8500 RETAIL LE lijkt me nog niet zo vreemd.

Ik zeg niet dat deze producten bestaan maar wel dat ze verzonnen worden.
Ik heb eens een GF2MX met 350 MHh ram gezien :D Wisten zeker niet wat een ramdac is. :'(
Das idd waar ja :)

mocht je kaart hierdoor doorbranden dan kun je de potloodstreepjes weggummen en inruilen mits het binnen garantieperiode valt }>

als je erop gaat solderen en er gata iets mis ben je er zeker van dat je hem niet in kan ruilen |:(
ik zou toch gaan voor een potmetertje... als ie een beetje een stug asje of een schroefdraad heeft, dan heb je een goeie manier om de weerstand, en daarmee het voltage te verhogen/verlagen. Het is permanent, je kan het makkelijk wijzigen, het is nauwkeurig...

En met potlood blijft er altijd wel een beetje zwarte aanslag achter, dan kan je soms met een goeie soldeerbout en een goeie desoldeerpomp het bewijs nog beter wegkrijgen.

en joker1977:
Helemaal mee eens! waarom zou je zoveel moeite doen om je hardwareboer op te lichten, het is je eigen domme schuld als je je kaart opblaast, dat is het risico dat je loopt, maar er zitten ook voordelen aan als het lukt. Voor niks komt de zon op, maar voor een heleboel andere dingen moet je er toch van uitgaan dat het nadelen (kan) hebben.
Deze mod is nix nieuws, staat al meer dan 6 week uitgbreid op GoT. Daar kun je terecht voor een heleboel details en een uitgebreide discussie:

http://gathering.tweakers.net/showtopic.php/354122/1/255
Dit is met name populaire onder de LE kaartjes, deze hebben namelijk vanuit de fabriek andere weerstanden meegekregen waardoor er een lager voltage naar de geheugen chips en GPU gaat, deze draaien heel vaak ook op 310/310 dus tel uit je winst, vanaf 250->310 is een verhoging van24% en dat merk je wel hoor.

Er lopen een hele hoop mensen te schreeuwen dat potloden niet veilig zou zijn, en solderen niet. Maar er zijn 2 punten waar je met een multimeter precies kan meten hoeveel het voltage is, dus als je eerst een streepje zet, dan meet, eventueel nog een streepje zet enzovoorts is dat een stuk veiliger dan met je kaart fysiek gaan kloten. En er zijn zat zaken die je onder garatie kan overkomen die niet met overklokken te maken hebben. Als je gesoldeerd hebt krijg je dan zelf de schuld nu kan je die garantie gewoon claimen. Ik bedoel dus, als het niet met overklokken te maken heeft
Ik vind het een beetje onhandig dat ze in hun artikel niet beschrijven hoe je het voltage kan meten. Het kan snel gebeuren dat je op over-volgates zit en het is bijna vitaal dat je dit moet controleren.

Voor meer details over het potlood trucje en het aflezen van het voltage: www.xcl-clan.com/articles.php3?id=29&p=1

offtopic:
ik begrijp niet waarom t.net dit artikel wel plaatst en het andere artikel over hetzelfde onderwerp wat ik een maand geleden had ingestuurd niet.
Ten eerste loopt er al maanden een topic over dit onderwerp op GOT.

Ten tweede is er op www.xcl-clan.com al tijden geleden een article gepost over het hoe en wat van deze potlood truc. Waar trouwens Wel enige aandacht wordt besteed aan de uitvinders: John Hoek en nog een aantal mensen zoals macci op rage3d forum.

Ten derde dat article is uiteraard gesubmit op tweakers en niet geplaatst. (kan gebeuren) Echter het vreemde is dat het toen wel op de frontpage van onder andere www.hardocp.com (en nog tig andere sites) stond.
You just have to love it when you can voltage mod your Radeon 8500 with a pencil. Reminds me of way back when with all the young whipper-snappers drawing on them damn AMD CPUs with their crayons. Oh wait, that was two weeks ago...sorry. Anyway, this should help you get your OEM white box Radeon up to Retail box levels and possibly to new Radeon Ultra levels (300/300).
Dat was 6 Jan. 2002 http://www.hardocp.com/old_news/2002/january/jan1-7.html

Blijkbaar was het niet zo'n interessante mod voor een site die nota bene tweakers heet? En wat blijkt nu? Nu is er een of andere site die ff cheap een copietje maakt van de mod wat benchmarks erbij zet (goed idee trouwens) en dat wordt direct geplaatst op de frontpage van tweakers. :?

Zo zie je maar weer: Een profeet wordt in eigen huis niet geloofd.

(achtergrond info: www.xcl-clan.com is een nederlandse site met engelse content die inmiddels het derde jaar van haar bestaan in gaat)
het is wel zo, als je kaart dan kapot gaat kun je die potloodstreepjes er makkelijk afvegen en van de garantie gebruik maken ;). Met solderen krijg je het toch niet helemaal netjes in de oude staat terug, dag garantie ;(

/edit:
dit moest onder "jhead22"
je bent wel een verschrikkelijke egotripper als je je kaart zelf kapot maakt en dan nog eens garanttie durft te claimen... met dat soort praktijken zorg je ervoor dat de prijzen omhoog gaan en mensen die echt garantie nodig hebben scheef aangekeken worden.. als je je kaart zelf kapot maakt wees dan mans genoeg om zelf de gevolgen te dragen of begin er niet aan.....
Het is nog altijd zo dat de prijzen van de kaarten niet zo hoog zijn wegens de productie kosten die er bij komen kijken. Het produceren van een goedkopere Ati kaart is vrijwel evenduur dan de duurdere versies. Afgezien van de geheugen kosten, die nog altijd de duurste productie factor zijn. Daarom heeft het niet de grootste inlvoed op de daadwerkelijk verkoopprijs.

Het meeste geld wat je betaald voor een kaart gaat naar de research en development afdeling van de desbetreffende hardware fabrikant, die zo in de toekomst betere en snellere producten op de markt kan brengen.

Afgezien van dit alles, is het natuurlijk niet netjes als je op deze wijze je kaart om zeep hebt geholpen, garantie te gaan claimen bij de fabrikant of je retailer...
Uit de score van RRX te zien (3 informatief) lopen er zat aso's rond hier.

Is inderdaad tamleijk misselijk om gerantie te claimen na dergelijk gepruts.
Je kan denk ik gewoon de AthlonXp unlocking kit gebruiken. Die kit schijnt goed te werken, en kan je voor $12 al kopen. Volgens mij beschadig je niks, en je kan alles ongedaan maken. Met die kit kan je 25x een AthlonXp unlocken, dus genoeg is er wel.
De mate van weerstandsverlaging - en daarmee de voltageverhoging - wordt bepaald door de hoeveelheid potloodstrepen, dus een voltagemeter en de nodige voorzichtigheid worden aanbevolen
Als je dus de XP unlocking kit gebruikt, zal je voltage veel te hoog worden...
Ik klink nu niet bepaald als de die hard tweakers maar vraag je eens serieus af waarom je dit zou willen. Solderen kloten of potloden om (nog geen) 10% meer snelheid waarvan je toch al niets merkt.

Dit is al een razendsnelle kaart dus wees tevreden!
Je loopt alleen maar risico voor die paar procenten een dure kaart te mollen.

Maar ik ben zowiezo 'principieel' tegen overklokken dus misschien ben ik bevooroordeeld.

En om te reageren op joker: je hoeft dan ook niet bang te zijn dat je de boel molt of dat je andere hard werkende mensen moet gaan lopen oplichten.

--
Edit: het is dan ook prachtig om te zien dat zo'n post onmiddelijk als overbodig wordt geclasificeerd. Terwijl overklokken, zeker in deze situatie gewoon belachelijke onzin is. Lijkt wel alsof overklokken een (intollerante) religie is geworden.<div class=r>[Reactie gewijzigd door [Q]]</div><!-- end -->
tja, je scooter hoef je ook niet op te voeren, met 50 kmpu kom je dr ook...maarja zo zitten die dingen nou eenmaal in mekaar..

tis hobby, en sport :) de een vind t nix en de ander is t zn leven...
En voor tweaken krijg je geen bekeuring :+
offtopic:
Ja maar een scooter staat gelockt op 50 km/u :+, als je de begrenzing eruit haalt bij sommige loopt tie weer rustig door naar de 80 km/u


Maar goed ik vraag me af waarom je een kaart van zoveel eurotjes zomaar gaat overclocken, wat voor nut heeft het nu op dit moment :? Kan je nu je spelletje 3 fps meer laten draaien of er 10 punten extra bij 3dmark eruit halen? Als je nu zegt van kijk kaartje kan net niet alles meer bijhouden dan kan je hem gaan overclocken maar toch niet in zo'n vroeg stadium 8-)
Maar ik ben zowiezo 'principieel' tegen overklokken dus misschien ben ik bevooroordeeld.

Eh, tweaken is met zoweinig mogelijk geld je onderdelen opvoeren.

Ik bedoel als je een (in dit geval) ati radeon 8500 koopt en een dag later komt een ati radeon 8600 uit. Kan je hem beter overclocken zodat je eigen radeon 8500 ook als 8600 werkt.

Dus waarom zou je niet opvoeren bespaart boel centen?
Dat je principieel TEGEN overclocken bent is precies wat de CPU fabrikant wil! De CPU fabrikant is namelijk principeel aan het ONDERCLOCKEN oftewel zo weining moegelijk performance verkopen voor zo veel mogelijk geld zodat je zo snel mogelijk weer iets nieuws koopt. Er hoeft zo ook maar 1 variant ontwikkelt hoeft te worden van een chip. Een ti-200 videokaart is b.v. in principe een ge-underclockte ti-500 kaart bv (qua GPU dan).
Ik heb zelf ook en ATI Radeon 8500 met een Athlon XP 2000+ :) beide zijn ze perfect en simpel te overklokken }> , en ik heb er heel hard over nagedacht om het te doen :? .

Ik heb toen tijdens mijn nadenk periode erg veel Return To Castle Wolvenstein gespeeld, en ik dacht laat ik hem n's op 1600x1200 zetten max detail kijken wat hij doet.

Mijn bek viel open, :o het was of dat ik nog steeds op 1024x786 speelde want hij liep nog even lekker zonder maar 1 schokje te zien :*) .

Ik heb toen zo het hele spel uitgespeeld en kwam tot de conclusie "IK LIJK WEL GEK ALS IK ZE GA OVERKLOKKEN EN TE RISKEREN |:( ".

Mijn frame rate zal absoluut wel lager zijn dan die van de overclockte fariant, maar voor mij is het zeker niet merkbaar, dit betekend dat hij dus RUIM boven de 24 fps zit (gemiddeld aantal frames dat de mens ziet).

Als ik dan zie dat op hij op nightmare staat (erg veel Duiters) en in een grote ruimte nog steeds zonder enige stotter what so ever loopt ben ik HEEEL :9~ tevreden, en zal ik hem "NU" nog zeker niet overklokken (we zullen zien wat de toekomst ons brengt).

Maar het idee is briljant.
"Ik lijk wel gek als ik ze ga overklokken..."

Dat is nou precies wat ik bedoel. Er is geen enkele reden om een op dit moment snelle processor, en dat is alles boven de gigahertz naar mijn idee, over te klokken. Ik speel het zelfde spel, RTCW, op een inmiddels 2 jaar oude athlon 600 mhz + Geforce 1 ddr en op 1024 draait dat nog vlekkeloos. Laten wij eerlijk zijn: dat is toch nog een prima resolutie?

Waarom willen mensen die het dubbele aantal mhz hebben, of een 4x zo snelle 3dkaart, als wat ik heb draaien NOG sneller, terwijl er grote kansen zijn dat het niet goed gaat en je er amper wat van merkt?!

Ik blijf er bij. Weg met die potlood onzin tenzij je misschien op die wijze je "verouderde systeem" nog even kan rekken qua levensduur, en dus ook je bankrekening, maar persoonlijk zou ik dat ook nooit doen. Gewoon een nieuw systeem in dat geval.

Op dit item kan niet meer gereageerd worden.
