In november van vorig jaar keek Tweakers.net al naar vier X58-moederborden. Inmiddels zijn de borden goed verkrijgbaar en zijn er meer modellen beschikbaar. In deze roundup kijken we naar zes moederborden: de MSI X58 Platinum, de Gigabyte EX58-UD4P, de Foxconn Bloodrage, de Foxconn Renaissance, de Asus Rampage II Extreme en de Asus P6T6 WS Revolution. In dit eerste deel komt de X58 Platinum van MSI aan de beurt.
We hebben verschillende benchmarks uitgevoerd zodat we de prestaties met elkaar kunnen vergelijken. Behalve de prestaties komen ook het energieverbruik, de warmteontwikkeling en uiteraard de featureset van de borden aan de orde.
Alle borden maken gebruik van de X58 + ICH10R chipset, ondersteunen de drie Core i7-processors - de Core i7 920, 940 en 965 Extreme - en maken derhalve gebruik van ddr3-geheugen. Om de verschillen te verduidelijken staan de zes borden naast elkaar in een overzicht van features en functies.
Merk | Msi | Foxconn | Foxconn | Gigabyte | Asus | Asus
|
Model |
X58 Platinum
|
Renaissance |
Bloodrage |
EX58-UD4P |
Rampage II Extreme |
P6T6 WS Revolution |
Chipset |
Intel X58 + ICH10R
|
Intel X58 + ICH10R |
Intel X58 + ICH10R |
Intel X58 + ICH10R |
Intel X58 + ICH10R |
Intel X58 + ICH10R |
Socket
|
1366 |
1366 |
1366 |
1366 |
1366 |
1366 |
Formfactor
|
atx |
atx |
atx |
atx |
eatx |
atx |
Geheugenslots |
6 ddr3
|
6 ddr3 |
3 ddr3 |
6 ddr3
|
6 ddr3
|
6 ddr3
|
PCIe x16[1]
|
2 |
2 |
2 |
2 |
2
|
3 |
PCIe x8 |
0 |
2 |
2 |
1 |
1
|
2 |
PCIe x4 |
0 |
1 |
0 |
1[2]
|
0
|
1 |
PCIe x1 |
3 |
0 |
1 |
1 |
2
|
0 |
PCI |
2 |
1 |
1 |
2 |
1
|
0 |
PS/2 |
2 |
1 |
1 |
2 |
1
|
1 |
USB[3] |
12(4) |
12(4) |
12(4) |
12(4) |
12(6)
|
12(6) |
Firewire[3] |
2(1) |
2(1) |
2(1) |
3(2) |
2(1)
|
0 |
Geluidschip |
ALC888 |
ALC889 |
ALC889 |
ALC889A |
AD2000D
|
AD2000D |
Geluid |
6x 3,5mm 1x toslink
|
6x 3,5mm 1x toslink 1x coax- s/pdif
|
6x 3,5mm
|
6x 3,5mm 1x toslink 1x coax- s/pdif |
6x 3,5mm 1x toslink 1x coax- s/pdif |
6x 3,5mm 1x toslink 1x coax- s/pdif |
Netwerkchip |
Realtek RTL8111C |
Broadcom BCM5786 |
Realtek RTL8111C |
Realtek RTL8111D |
Marvell Yukon 88e8056 |
Realtek RTL8111C |
Netwerk |
2x 1Gb
|
1x 1Gb |
2x 1Gb |
1x 1Gb |
2x 1Gb
|
2x 1Gb |
SATA |
8 |
6 |
6 |
8 |
7
|
6 |
eSATA[3] |
1 |
2 |
2 |
2(2) |
1
|
2 |
SAS |
0 |
2 |
2 |
0 |
0
|
2 |
PATA |
1 |
1 |
1 |
1 |
1
|
0 |
FDD |
0 |
0 |
1 |
1 |
1
|
0 |
Onboard knoppen |
power reset cmosclear
|
power reset cmosclear |
power reset cmosclear force reset
|
power reset cmosclear |
power reset cmosclear OCbutton |
- |
Fanheaders 4pins |
1 |
1 |
1 |
2 |
1 |
1 |
Fanheaders 3 pins |
5 |
2 |
4 |
4 |
7 |
3 |
Koeling vrm
|
heatsink |
heatpipe |
heatpipe |
heatpipe heatsink |
heatpipe |
Heatpipe Heatsink |
Koeling northbridge
|
heatpipe |
heatpipe |
heatpipe |
heatpipe |
heatpipe |
Heatpipe |
Koeling southbridge
|
heatpipe |
heatsink |
heatpipe |
heatpipe |
heatpipe |
Heatpipe |
Multi-gpu |
Crossfire |
Crossfire SLI |
Crossfire SLI |
Crossfire SLI |
Crossfire SLI |
Crossfire SLI |
[1]slots zijn aangegeven via snelheid, niet op de fysieke afmeting.
[2]open-ended slot
[3]aantal tussen haakjes geeft de poorten aan die via een header of onboard poort aangesloten kunnen worden.

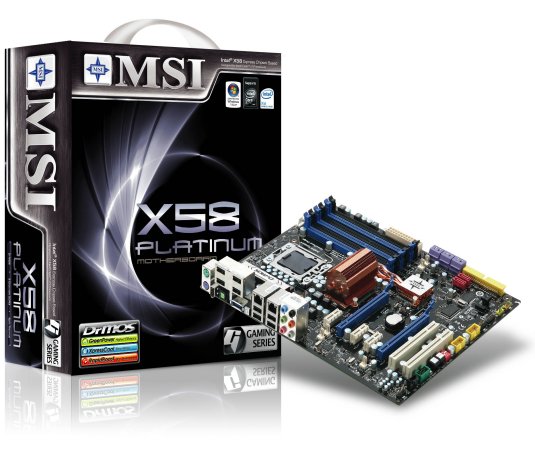

Het eerste bord uit deze roundup is de MSI X58 Platinum. De Platinum is het minst uitgebreide model met de X58-chipset dat MSI momenteel op de markt heeft gebracht. Verder hebben ze de X58 Platinum SLI en de X58 Eclipse in het assortiment. Minst uitgebreid wil hier niet zeggen dat het bordje niet compleet is, want er wordt een zeer complete featureset geleverd.

Merk en type |
Merk |
MSI |
Type |
X58 Platinum
|
Technische specificaties |
Socket |
1366 |
Moederbord-chipset |
X58 + ICH10R |
Form Factor |
ATX |
Geheugen Type |
6x DDR3
|
Interfaces |
Card Interface (moederbord) |
2x pcie x16, 3x pcie x1, 2x pci
|
Hardeschijf bus (intern) |
pata-133, 8x sata-300 |
Raid |
Raid 0, raid 1, raid 5, raid 10 |
Externe verbindingen |
Verbinding (lan) |
2x lan 1Gbps |
Verbinding (usb/fw) |
12x usb 2.0 |
Verbinding (overige) |
Audio (optisch en coaxiaal s/pdif), eS-ATA, firewire
|
In tegenstelling tot de eerdere Platinum-modellen met andere chipsets heeft dit bord een bescheiden heatsink. De featureset van het bord is er echter niet minder uitgebreid op geworden. Het bord voorziet in drie pci-e x1-slots, twee pci-e x16-slots en twee pci-slots. Het bovenste slot is een x1-slot, gevolgd door een x16-slot. Hieronder zitten twee x1-slots en het tweede x16-slot, met onderop twee pci-slots. Op deze manier is er dus meer dan genoeg ruimte tussen de twee x16-slots bij flinke videokaarten. Het bord biedt ondersteuning voor ATI's Crossfire waarmee twee videokaarten gebruikt kunnen worden. Sli wordt op dit bord niet ondersteund, daarvoor moet uitgeweken worden naar de X58 Platinum SLI van MSI.

Van links naar rechts de heatsinks van de P35 Platinum, P45 Platinum en X58 PlatinumEr zijn zes dimm-slots geplaatst voor maximaal 24GB ddr3-geheugen dat in triplechannel gedraaid kan worden. Daarnaast zitten er zes sata-poorten op de ICH10R southbridge, nog twee op een JMicron JMB363-chip, net als een ouderwetse pata-poort. MSI heeft er ook bij de Platinum voor gekozen om de floppydriveconnector weg te laten, zoals we dat eerder bij de MSI Eclipse zagen.

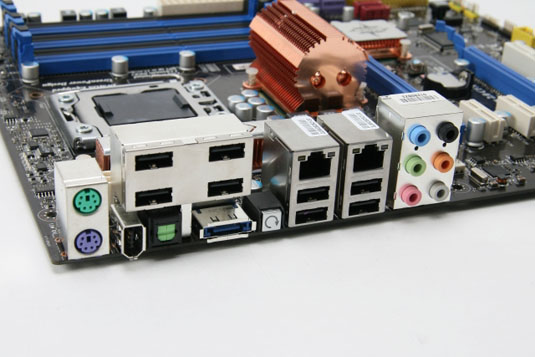

Op de achterkant van het bord vinden we twee ps/2-aansluitingen, acht usb-poorten, een esata-connector en een firewire-connector. Voor het geluid zit er naast de gebruikelijke zes 3.5mm-jacks een optische aansluiting naast de firewire-interface. Ook vinden we hier twee netwerkaansluitingen voor de twee Realtek 8111 Gigabit-netwerkchips die erop zitten. Op het bord zitten nog twee headers voor usb-interfaces, zodat het totaal op twaalf komt en zit er nog een header voor een tweede firewire-aansluiting. Voor het aansluiten van fans zijn er zes fanheaders op het moederbord aanwezig, waarvan de fanheader voor de cpu-fan een 4pins-exemplaar is en dus over PWM beschikt, de overige vijf zijn standaard 3pin-headers.

Op de achterkant van het bord zit naast de esata-connector een cmos-resetknop. Deze kan gebruikt worden om de cmos te resetten, zonder dat de computerkast opengemaakt hoeft te worden. Op het bord zelf zitten nog een resetknop en aan/uitknop die gebruikt kunnen worden als het bord niet in een kast ingebouwd is. Zeker bij overklokopstellingen, of een testopstelling voor bijvoorbeeld een review is dit erg handig.
Op de P45-borden introduceerde MSI overklok-jumpers waarmee de fsb vastgezet kon worden, zodat dit niet in het bios gedaan hoefde te worden. Deze functie is gebleven bij de X58, alleen zijn de jumpers vervangen door een dipswitch. Hiermee is de overklokfunctie veel makkelijker te gebruiken.
In de doos vinden we niet alleen het moederbord maar ook nog de nodige accessoires. Naast de handleiding vormen een installatieposter, een quickguide en een handleiding voor de hdd-backupfunctie het papierwerk van de meegeleverde spullen. Uiteraard zit er ook een driver-cd bij, een schijf met software, een i/o-shield, een Crossfire-bridge en een aantal m-connectors. Met deze m-connectors kunnen losse kabels makkelijk op bijvoorbeeld een usb-header op het moederbord worden aangesloten. Verder worden vier sata-kabels, twee sata-stroomkabels, een pata-kabel en een floppykabel meegeleverd. Deze laatste is opvallend, aangezien er geen floppydriveconnector op het moederbord zit.

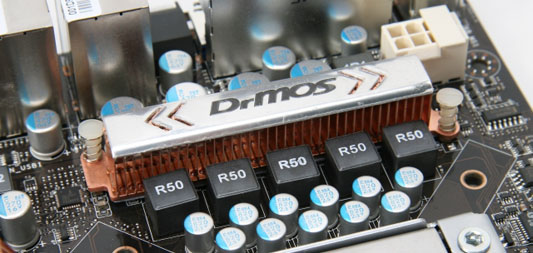

MSI maakt op hun borden gebruik van DrMos. DrMos is een verzamelnaam voor Greenpower, Xpresscool en Rapidboost. Greenpower kan gebruikt worden om het energieverbruik van het moederbord terug te dringen. Xpresscool is de naam van de heatpipes die gebruikt worden en de daarbij behorende koeltechniek. Rapidboost is een tool waarmee het systeem gemakkelijk overgeklokt kan worden door middel van een set ingestelde waarden.

DrMos omvat ook het gebruik van duurzame onderdelen, zo mogelijk een van de belangrijkste eigenschappen van deze techniek. Door het gebruik van massieve condensatoren kunnen lekkende condensatoren worden voorkomen. Bij een bord met een X58-chipset kun je verwachten dat er redelijk wat stroom door de onderdelen van het bord gaat, dus zijn duurzame onderdelen een belangrijk punt.
Het bios biedt naast de standaardmogelijkheden die we in ieder bios terugvinden nog een aantal andere zaken. Het Cell-menu kan gebruikt worden voor het overklokken van het systeem. Dit menu biedt uitgebreide mogelijkheden om de instellingen van de cpu en de pci- en pci express-slots in te stellen. Het Cell-menu beschikt over D.O.T, de Dynamic Overclocking Technology. Deze kan gebruikt worden om het systeem automatisch over te laten klokken als er meer van het systeem gevraagd wordt. Daarnaast is memory-Z aanwezig, hiermee kan per dimm de spd worden uitgelezen.
De tweede noemenswaardige optie is 'Green Power'. In dit menu kan het verbruik van het systeem worden bekeken bij de Pout. Helaas zien we hier hetzelfde probleem als bij de P45-borden van MSI. Het verbruik blijkt tussen de 11W en 13W te schommelen, een waarde die duidelijk niet correct is, maar dit probleem is waarschijnlijk met een biosupdate te verhelpen.
Daarnaast geeft Green Power de efficientie van het systeem aan. Hoe betrouwbaar deze weergave is, blijft de vraag omdat het verbruik niet duidelijk wordt weergegeven, en er verder geen metingen gedaan kunnen worden vanuit de voeding. De efficientie van de onderdelen van het bord zouden tot op zekere hoogte gemeten kunnen worden, maar dit zegt weinig over het hele systeem.
MSI biedt door middel van M-Flash de mogelijkheid eenvoudig het bios te updaten vanaf een fat- of fat32-apparaat. Voorheen kon dit via een dos-tooltje of via live-update en beide manieren waren niet ideaal. Zeker met het verdwijnen van de floppyconnector is een bootdisk weer wat moeilijker te maken en om enkel een cd te branden voor een bios-update is ook niet ideaal. Updaten vanaf een usb-stick is in dit geval veel makkelijker.
Software
Op de installatieschijf die MSI meelevert staan een aantal programma's die in combinatie het moederbord gebruikt kunnen worden. De eerste is Live-update, waarvan de naam eigenlijk al duidelijk aangeeft wat het doet. Dit programma checkt of er updates zijn voor bijvoorbeeld het bios en zodra deze beschikbaar zijn worden deze gedownload en kunnen ze worden geïnstalleerd.
Met het 'Dualcorecenter' levert MSI een overkloktool aan die in Windows gebruikt kan worden. Daarnaast kunnen frequenties en temperaturen in de gaten gehouden worden.

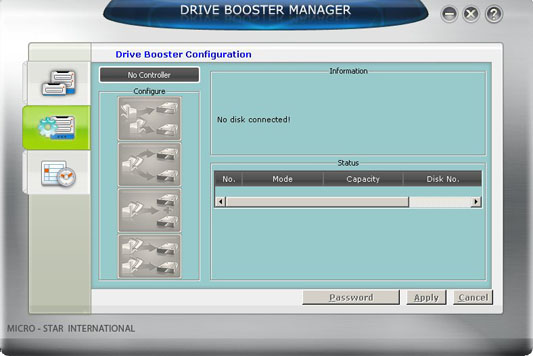

Verder staat op het schijfje de 'Drive Booster'. Hiermee kan gemakkelijk een raid-array worden aangemaakt op de onboard JMicron raid-controller. Het programmaatje geeft vier knopjes om twee drives te gebruiken; raid0, raid1, jbod of normal.

Algemene indruk:
De eerste indruk van de Platinum is dat het een leuk bord is met een uitgebreide featureset, zonder dat al teveel overbodige uiterlijke tierelantijnen. Het systeem werkt stabiel, het bios zit logisch in elkaar en daarnaast heeft het bord een prettige indeling. De prestaties van het bord komen in een komend artikel aan bod.
