X58: Foxconn Bloodrage

Specificaties en prijzen

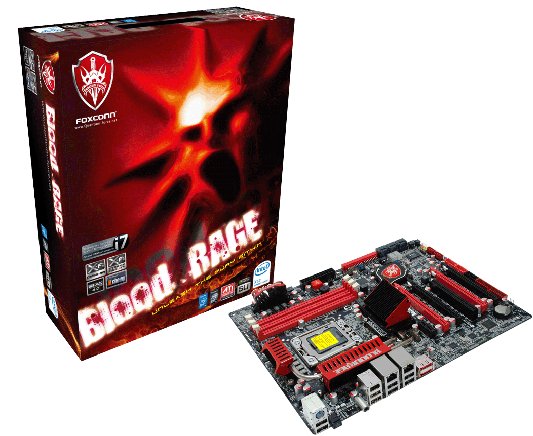

In dit vijfde deel kijken we naar de Foxconn Bloodrage: een moederbord met opvallende kleuren. De Bloodrage heeft een zwarte pcb met daarop zwarte en rode onderdelen. Er zit een grote heatpipe-constructie op die de vrm's en de north- en southbridge met elkaar verbindt. De heatsinks zijn groot en er staat in grote letters 'Bloodrage' en 'Quantum Force' op vermeld. Het bord is duidelijk gericht op mensen die waarde hechten aan het uiterlijk, maar hoe zit het met de features?

Merk en type
Merk	Foxconn
Type	Bloodrage
Technische specificaties
Socket	1366
Moederbord-chipset	X58 + ICH10R
Form Factor	ATX
Geheugen Type	3x ddr3
Interfaces
Card Interface (moederbord)	2x pci-e x16, 2x pci-e x8 1x pci-e x1, 1x pci
Hardeschijf bus (intern)	pata-133, 6x sata-300, 2x sas
Raid	Raid 0, raid 1, raid 5, raid 10
Externe verbindingen
Verbinding (lan)	2x lan 1Gbps
Verbinding (usb/fw)	12x usb 2.0, firewire
Verbinding (overige)	Audio (optisch en coaxiaal s/pdif), esata

Onder de loep

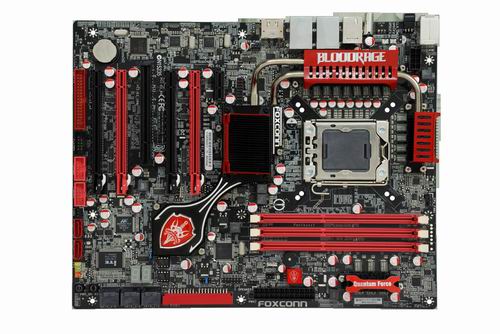

De Bloodrage is het enige moederbord uit deze test dat geen zes ddr3-slots heeft. Het bord heeft er in totaal drie, waardoor er maximaal 12GB geheugen in triple channel geplaatst kan worden. Het bord beschikt over vijf pci-e-slots en een pci-slot. Bovenaan zit een x1-slot, met hieronder een x16-slot en een x8-slot, gevolgd door een regulier pci-slot. Daaronder vinden we nog een x16-slot en een x8-slot. De x8-slots zijn overigens fysiek als x16-varianten uitgevoerd. De x16-sloten zijn rood, de x8-sloten zijn zwart, waardoor het onderscheid makkelijk te maken is. Boven het x1-slot zit nog een aparte header, die voor de geluidskaart is. De meeste aansluitingen voor het geluid zitten niet op de backplate, waar we deze normaal vinden: hier zit enkel een s/pdif-aansluiting. Een losse audioriser voorziet het bord van zes 3,5mm-audiojacks die aan een Sonar X-FI HD audiochip zijn verbonden.

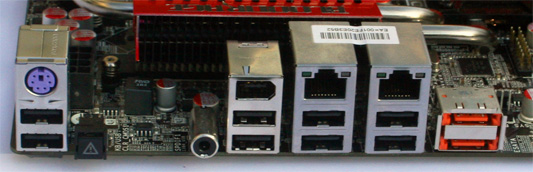

De achterkant van het Bloodragebord is hierdoor vrij kaal. We vinden er een enkele PS/2-poort, acht usb-poorten en een firewire-poort. Daarnaast zitten er twee esata-connectors op het bord en twee 1Gb-netwerkconnectors die ieder aan een Realtek 8111C chip zitten. Ten slotte zit er een cmos-resetknopje aan de achterkant.



Op het bord zelf vinden we nog drie knopjes. Een powerknop, resetknop en een force-resetknop. Deze force-resetknop kan gebruikt worden als tijdens het overklokken het systeem is vastgelopen. Het systeem reset niet alleen, maar zet gelijk de standaardwaardes in het bios in. Een grote tegenvaller van deze knopjes is dat ze erg gammel aanvoelen. De power- en resetknop zitten niet erg vast, maar de forceresetknop is helemaal wiebelig en voelt aan alsof hij zo af kan breken.

Op het bord vinden we verder nog een poort80-debugger die gebruik maakt van twee 7segmentdisplays, verder twee headers voor usb-poorten en een header voor een firewirepoort. Daarnaast vinden we nog een floppydriveconnector. Het bord voorziet verder in een pata-connector, zes sata-connectors die aan de ICH10R-chip zitten en nog twee sas-connectors die door een Marvel-chip aangestuurd worden.

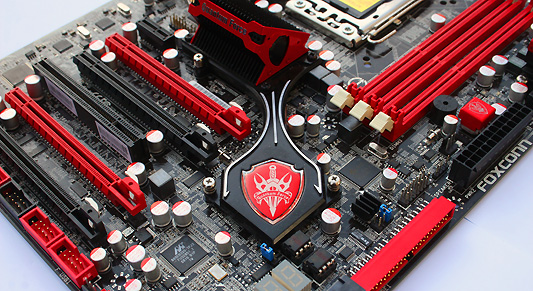

Het bord biedt een aantal leuke mogelijkheden voor overklokkers en/of mensen die van iets anders gebruik willen maken dan de standaardkoeling. Standaard zit er een passief blokje op de chipset, maar Foxconn levert nog twee andere blokken mee: een rood blok voor waterkoeling en een container voor droogijs of vloeibare stikstof.

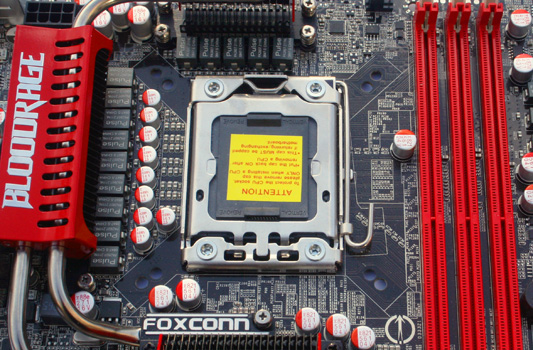

Daarnaast biedt Foxconn een extra mogelijkheid voor het bevestigen van de cpu-koeler. Naast de standaardbevestigingsgaten op het bord zitten er ook nog gaten in voor een socket 775-koeler. Hierdoor is het mogelijk om de koeling van een socket 775-systeem te monteren op dit socket 1366-bord. Dit is met name handig voor hoogwaardige luchtkoelers, waterkoelers of de mounts die gebruikt worden bij het overklokken met vloeibare stikstof.



Naast de extra koelblokken worden er nog meer accessoires meegeleverd. Zo vinden we een handleiding, driver-cd en installatieposter. Daarnaast treffen we natuurlijk een backplate aan, met hierop een Quantum Force-logo. Ook zitten er drie sata-kabels bij met een lengte van ongeveer 10cm, evenals twee sata-kabels van 45cm en twee bijbehorende stroomkabels. Verder zitten er een sas-kabel en een pata-kabel in de doos en zien we ook nog een usb- en firewire-bracket, een sli-bridge voor twee Nvidia-kaarten en een zakje met bevestigingsonderdelen voor de diverse koelblokken en een fan.

Bios en software

Bios
Het bios van de Bloodrage heeft een keur aan overklokopties. In het onderdeel 'Quantumbios' zijn de frequenties en spanningen in te stellen. Ook is het mogelijk om hier het aantal cores in te stellen dat de cpu moet gebruiken. In dit gedeelte is er verder de mogelijkheid om een overklokbeveiliging aan te zetten. Deze zorgt ervoor dat bij een vanwege een overklok niet succesvolle boot het systeem met standaardinstellingen zal herstarten.

Overklokinstellingen kunnen vanuit de 'OCgearfunctie' worden opgeslagen op een harde schijf of usb-stick. Naast de overklokinstellingen is het bios voorzien van alle standaardopties zoals we die terugvinden op ieder moederbord.

Software
Met de Bloodrage worden een aantal programma's meegeleverd. Het installatieprogramma heeft een middeleeuws tintje met afbeeldingen van martelwerktuigen en harnassen, om het image van een 'bloederig bord' een beetje te versterken.

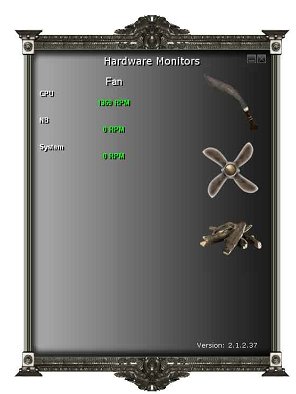

Naast de applicatie FoxLogo, die we ook bij de Renaissance zagen, staat het Aegis Panel op de installatiedisk. Dit paneel komt rechts op de desktop te staan en bevat een aantal links. Deze geven toegang tot verschillende overkloktools en een hardwaremonitor. Vanuit de software kunnen dezelfde instellingen als via het bios benaderd worden en ook hier hebben we de mogelijkheid om profielen op te slaan.

Algemene indruk
Met de Bloodrage richt Foxconn zich duidelijk op de overklokker. De meegeleverde accessoires en het bios zijn hier helemaal op ingericht. Tijdens het testen onder full load bleek het bord echter niet altijd stabiel te lopen. Na een aantal minuten Prime95 gedraaid te hebben werd het systeem instabiel, startte deze opnieuw op en kregen we te maken met blauwe schermen. Na de test uitgevoerd te hebben met een veel lichtere videokaart, om er zeker van te zijn dat niet de voeding de boosdoener was, bleven de problemen terugkomen. De adviesprijs van het bord ligt op 300 euro.
