Op woensdag 27-04-2011 heb ik besloten om mijn 'oude' laptop hardeschijf her te gebruiken als backup schijf. mijn hardeschijf komt uit mijn
http://tweakers.net/pricewatch/275436/asus-n53sv-sz016v.html notebook deze heb ik vervangen voor de vertex 3
het gaat om een
http://tweakers.net/price...sata-300-8mb-5400rpm.html
Aangezien mijn laptop zelf ook usb 3.0 beschikt leek het mij ideaal om daarmee mijn backups te gaan doen op een snelle usb 3.0 externe-hardeschijf. Ik heb een Conceptronic 2,5" Harddisk Box Mini USB 3.0 bemachtigt voor 22,96.
Ik heb besloten om hier een review van te maken om toch een goed beeld te geven over hoeveel prestatie winst het opleverd in vergelijking tot een 2.0 hardeschijf.
Dit alles heb ik getest met een:
i7950 @ stock
asus Rampage III
windows 7 ultimate 64bit
De doos met de hardeschijf box
De achterkant
De 'misleidende' Theoretische snelheid( niet geheel onlogisch dat ze die erop zetten omdat hun van te voren niet weten of jij er een oude 5400 rpm hdd of een vertex 3 in gaat stoppen bijvoorbeeld.)
Uit de doos
Onder de hardeschijf zit een van hard gemaakt papieren doosje.
In het doosje zit het volgende:

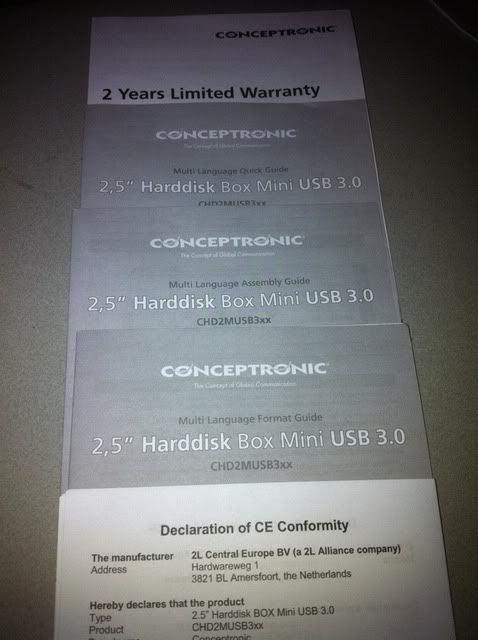

5 boekjes:
Bestaande uit:
- Declaration of CE Conformity (niet in het nederlands voor de rest een hele hoop talen waaronder engels en spaans.)
- Multi Language Format Guilde.(NL)
- Multi Language Assembly Guilde.(NL)
- Multi Language Quick Guilde.(NL)
- 2 Years Limited Warranty(NL)
In het boekje: Multi Language Quick Guilde, staat onder andere wat er in de verpakking zit/ hoort te zitten.
dat is het volgende:
- Conceptronic 2.5"mobilie harddisk box.
- USB 3.0 micro-USB Y-kabel (2x usb naar micro-USB.)
- Reisetui.
- Deze meertalige SnelStart Handleiding
- Meertalige montage handleiding
- Meertalige formatteerhandleiding
- Garantiekaart
- CE-verklaring
Wat zat er nog meer in dat doosje van dik papier.
Dat is de Y vormige usb kabel. deze telt een lengte van 60 CM en voelt rubberachtig aan. en is daardoor heel soepel. maar in mijn ogen ook kwetsbaar. omdat je deze al in kan kerven met je nagel als je dat wilt.
reisetui
De reisetui kwam bij mij met rare vormen uit de verpakking, er heeft teveel druk gestaan op de verpakking waardoor de vulling is ingedrukt door de USB kabel die er op lag.
maar oke, dat is geen ramp. laten we eerst maar eens kijken hoe hij past.
de reisetui beschermt niet de complete hardeschijf. en ik had graag een complete dekking gehad stel dat hij op de verkeerde hoek valt (50% kans) zal er meer schade zijn dan wanneer hij wel op de beschermde kant valt.
Maar nu ga ik op reis en ik neem mee?
Een externe hardeschijf van Conceptronic*
En uhh? De USB kabel.
Meteen even uit geprobeerd. Maar helaas word het er niet beter op als je ook je usb probeert kwijt te raken in deze o zo mooie reisetui
Geweldig!
Ik heb alles wat ik had moeten krijgen!
Ik heb nu volgens mij ook wel genoeg verteld over de boekjes. hoesjes en usb kabeltjes.
De behuizing zelf
de behuizing zelf ziet er in mijn ogen strak uit, eigenlijk standaard. dus niet lelijk en tja ook niet een WOOW factor. de piano lak look, laat natuurlijk heel veel vingerafdrukken achter.
De behuizing voelt redelijk stevig aan maar daar kom ik op terug**
Bovenkant.
Aan de bovenkant is er een aan knop logo te zien. dit is alleen een plastic plaatje die het licht doorlaat van de led ik had liever net zoals western digital: my passport, gezien dat je een klein gaatje hebt waar het licht van de led doorkomt. Dat vind ik persoonlijk veel mooier
Onderkant.
Aan de onderkant mis ik de rubberen nopjes die ervoor zorgen dat de hardeschijf niet gaat glijden en om trillingen tegen te gaan.
Als we de beschrijving gaan lezen hoe we hem open krijgen dan is dat heel simpel. Je hebt geen schroevendraaier of iets nodig. Alleen 1 paar handen is genoeg.
**Wanneer je de behuizing opent krijg ik een beangstigend gevoel dat hij niet kapot gaat. Dit omdat hij niet soepel los gaat en het materiaal niet heel sterk overkomt. Maar na 4 a 5 keer openen en sluiten functioneert hij nog goed.
Als je het indicator lampje aan de rechter kant hebt zitten
Schuif je simpel de bovenkant naar rechts toe en dat is het.
De binnenkant van de deksel en behuizing.
De S-ATA aansluiting met aan de linker kant een niet te vel (donker)blauw ledje.
De Led zelf is goed te bereiken en daarom ook goed te vervangen voor een ander kleurtje als je dat zou willen. (Uiteraard moet je dan wel Tweakers.net waardig zijn
) En als we het dan toch over modden hebben, je kan natuurlijk complete figuurtjes in de behuizing dremelen en door een ander ledje te plaatsen de hele behuizing licht te laten geven.
Alles is te modden, daarom 4 sterren
Onder de 'kussentjes' die je op de foto ziet aan beide kanten zitten geen schroeven.
zoals je zou verwachten alleen een stuk plastic waar hij tegen aan gedrukt word wanneer je de usb in de behuizing drukt.
de rode cirkels die ik getekend heb, daar zitten 2 clipjes die de printplaat vast moeten houden.
Wanneer de printplaat eruit gehaald is zit er vervolgens een stuk aluminium folie.
wat in mijn ogen niet logisch is maar misschien dat iemand hier een antwoord op weet waarom ze dit doen.
Vervolgens moeten ze de printplaat isoleren. omdat aluminium en electronica niet lekker samengaat. dat doen ze met een stuk 'tape'
De onderkant van de printplaat

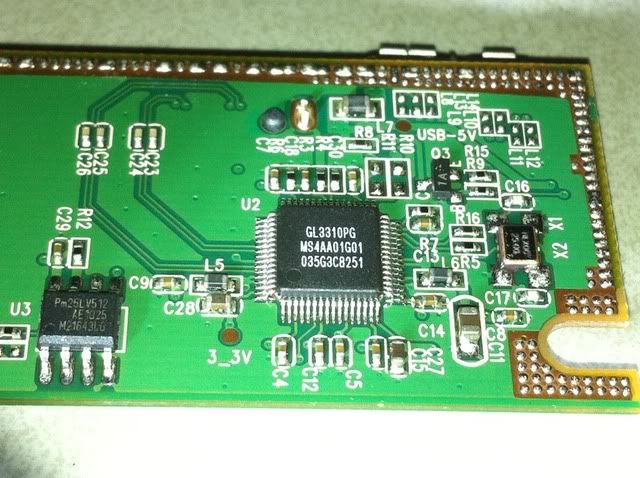

De belangrijke controller chip
Via Google heb ik tot nu toe niets kunnen vinden over deze chip
Als jullie wel iets kunnen vinden laat dan even een reactie achter a.u.b.
De code op de chip:
GL3310PG
MS4AA01G01
035G3C8251
Om te zorgen dat de harde schijf goed in de behuizing komt te liggen zijn er 6 kleine opstaande randjes
En op de rand van de onderkant zitten de clips / schuif mechanisme om de deksel vast te houden.
Op de deksel zitten natuurlijk de randjes om hem vast te houden.
De hardeschijf erin plaatsen.
En weer dicht 'sliden'
Het dicht 'sliden' voelt wel vertrouwt aan en met enige druk is dat zo gepiept
Volgens mij begint mijn review al weer saai te worden dus laten we het even leuk houden met wat intresante benchmarks.
Ik heb het volgende gedaan op het gebied van testen van de hardeschijf
Sata 300
USB 2.0
USB 3.0
(ik heb even gekeken of er verschil zat tussen 'met power usb kabel' en zonder maar er was geen verschil dus deze heb ik eruit gelaten)
Welke programma's heb ik gebruikt om te testen
HD Tune Pro 4.60- Benchmark
- Random Access
- Operations / sec (IOPS)
- avg.access time
- max. access time
- avg. speed (MB/s)
- File Benchmark 1MB (geen grafiek.)
- File Benchmark 512MB (geen grafiek.)
CrystalDiskMark 3.0.1 x64
standaard: dus 5/1000MB
Read
Write
We beginnen bij HD Tune Pro 4.60
Benchmark.
(Beter bekijken?
KLIK)
Operations / sec (IOPS)
avg.access time
(Beter bekijken?
KLIK)
max. access time
avg. speed (MB/s)
(Beter bekijken?
KLIK)
CrystalDiskMark Read
CrystalDiskMark Write
File Benchmark 1MB
SATA
USB 2.0
USB 3.0
File Benchmark 512MB
SATA
USB 2.0
USB 3.0
Benchmark picture's (Wel opgenomen in de grafieken.)
SATA
USB 2.0
USB 3.0
Random Access
SATA
USB 2.0
USB 3.0
CrystalDiskMark
SATA
USB 2.0
USB 3.0
Conclusie
zoals de grafieken laten zien perst usb 3.0 er alles uit wat er in zit.
eerst zat ik te denken. zal dat ding wel zo goed zijn? maar hij is inderdaad erg goed! hij behoud de snelheid van de harde schijf voor 99.9% en dat is echt zeer goed!
hoe hij zich nou bij snellere schijven / ssd's zich weerhoud durf ik niet te zeggen ook omdat het per USB 3.0 controller verschild, hierdoor kan ik moeilijk nagaan of de conceptronic of de USB 3.0 controller de bottleneck is. helaas zie ik het nut er dus niet van in om mijn eigen vertex 3 in te bouwen. al helemaal omdat deze niet thuis hoort in een externe harddisk box (in mijn ogen)
edit:
Ik ben in het bezit van Dyslexie
