Om de prijs van de GTX260 verder te drukken heeft Nvidia een goedkopere pcb ontworpen. Zo neemt het aantal pcb-lagen af van tien naar acht, worden er goedkopere dvi-uitgangen gebruikt en wordt de bios-capaciteit verkleind.

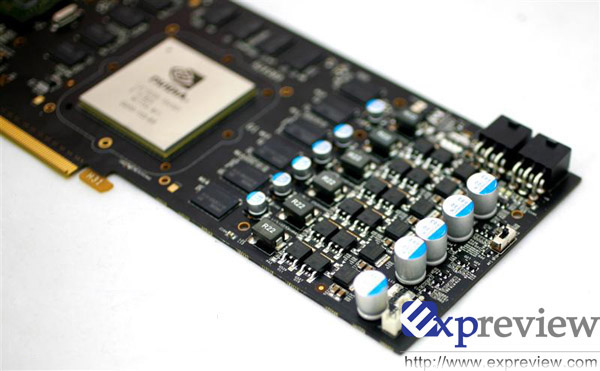

Aan het einde van 2008 voerde Nvidia al een pcb-verandering door voor de GTX260, waarbij het aantal pcb-lagen afnam van veertien naar tien en de Volterra-chip werd verwijderd. Om de productiekosten nog verder te drukken wordt de huidige pcb-versie P654 vervangen door pcb-versie P897. Het energiemanagement-systeem wordt vervangen door een 4+2-phase NVVDD-ontwerp waarbij de 'ADP4100 voltage regulator IC' wordt gebruikt. Dit houdt kortweg in dat het softwarematig reguleren van het voltage een stuk lastiger wordt dan bij de huidige videokaarten met de oude pcb-uitvoering. De manier waarop de mosfets verpakt zijn, wordt aangepast van het LFPAK-procedé naar de DPAK-methode, wat goedkoper is maar wel meer ruimte inneemt.

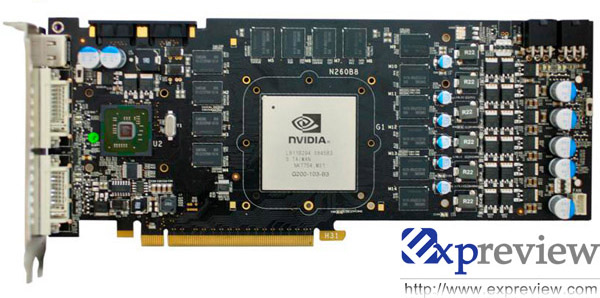

De lengte van de pcb is hetzelfde gebleven, maar de hoogte is afgenomen met 1,5 centimeter. De hoogte moet gezien worden als de breedte van de pcb, maar omdat een videokaart loodrecht op het moederbord geplaatst wordt, wordt veelal de term hoogte gebruikt. Verder neemt de capaciteit van het bios af van 1Mb naar 512Kb en worden er goedkopere dvi-connectors gebruikt. Al met al moeten deze veranderingen de productiekosten van de pcb drukken met tien tot vijftien dollar. De kaarten worden in de derde week van februari verwacht, melden bronnen aan expreview.
