Hdmi-ondersteuning ATi R600 met verloopstukje

Alle videokaarten uit de Radeon HD 2x00-familie, die halverwege deze maand geïntroduceerd zal worden, kunnen standaard aangesloten worden op hdmi-schermen. Om dit mogelijk te maken zullen de kaarten geleverd worden met twee verloopstukjes.

De kaarten krijgen twee dvi-aansluitingen die door middel van een simpel verloopstukje gebruikt kunnen worden als een hdmi-aansluiting. Dezelfde strategie wordt momenteel ook gebruikt door videokaartfabrikanten om analoge aansluiting aan te bieden. Het voordeel van deze aanpak is dat de mogelijkheid om twee schermen aan te sluiten niet gesloopt wordt, hetgeen wel gebeurde bij de eerste generatie videokaarten met hdmi. Daarnaast is het mogelijk om ook audio over de hdmi-aansluiting te versturen, een feature die mist bij de huidige generatie videokaarten. De hdmi-functionaliteit is voornamelijk belangrijk voor home theatre-toepassingen. De meeste tv’s zijn tegenwoordig uitgerust met een hdmi-aansluiting om hdcp-materiaal af te kunnen spelen.

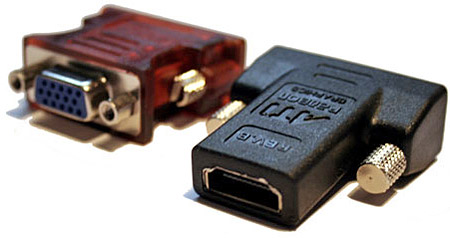

Een dvi-naar-d-sub-verloopstukje (links) naast een dvi-naar-hdmi-verloopstukje (rechts)

Reacties (56)

[Rctworld]

@Flappiewappie, je hebt helemaal gelijk, CU2morO zegt een beetje domme dingen. Technisch gezien is HDMI inderdaad alleen maar DVI + Audio + HDCP. De resolutie word niet geup of gedowncalet door een verloopstukje het is alleen een herindeling van de plug als het ware. Maar er zijn genoeg, HDMI naar DVI kabels en andersom te vinden. Het geluid komt daarbij echter wel te vervallen maar dat is ook vrij simpel op te lossen aangezien de meeste TV's een input hebben voor mini-jack en wie zegt dat dat te lage kwaliteit is wil hem dan toch liever op zijn dure DTS set aansluiten via de optische uitgang van zijn geluidskaart

[Rctworld]

@ymmv, omdat SCART de standaard was voor home entertainment met beeld en geluid over één analoge kabel en dat moet HDMI worden voor het digitale tijdperk. Daarom zit er oop HDCP op. DisplayPort is puur bedoelt voor monitors, kleinere aansluitingen, hogere resoluties en volgens mij ook HDCP. DisplayPort zal eerder een opvolger worden van DVI dan dat HDMI de opvolger word van DVI want technisch gezien is HDMI beeldtechnisch gelijk aan DVI en dan kun je ook niet spreken over een echte opvolger

[ymmv]

Met dien verstande dat er eigenlijk helemaal geen behoefte aan DisplayPort is in PC-land. Zie bijv ook dit artikel: http://digitimes.com/displays/a20051007PR200.html

Als ze echt iets beters dan HDMI hadden willen maken, hadden ze een paar schroefjes of klemmetjes aan de DisplayPort-connecter moeten zetten. Dat hele DisplayPort is een doodgeboren kindje omdat het niets biedt wat HDMI ook niet kan.

[weebl]

Ik heb laatst precies zo'n verloopstukje gekocht. Aangesloten op m'n GeForce 6600 GT, en aan de andere kant mijn 32" Philips HDTV. Geluid gaat inderdaad niet via deze kabel, maar daar heeft mijn tv een aparte aansluiting voor. Dus het enige revolutionaire hieraan is het geluid dat ook meegestuurd wordt.

[Sebazzz]

Je moet HDMI ook niet zien als opvolger van DVI, want dat is imo DisplayPort. Nee, je moet HDMI zien als opvolger van SCART

[ymmv]

HDMI als opvolger van SCART? Ik zou eerder zeggen HDMI als opvolger van DVI want je kunt probleemloos van HDMI naar DVI en omgekeerd switchen met adapterplugjes. Beide standaarden zijn compatibel met elkaar.

[Rafe]

Hoezo DisplayPort? Het gebruikt een ander videosignaal dan DVI/HDMI maar kan ook audio en video versturen, al dan niet met HDCP. Op het moment is HDMI ook aan een flinke opmars bezig maar DisplayPort-apparaten moet ik nog tegenkomen eigenlijk...

[ymmv]

Hoe doen ze dat geluid eigenlijk? Je kunt geen geluid doorrgeven via een DVI-aansluiting dus hoe kan je dan wel geluid krijgen als je een DVI->HDMI-verloopplug eropzet? Hebben ze een eigen variant op DVI hiervoor zitten bedenken? En hoe krijg je trouwens het geluid naar de videokaart toe? Een interne digitale kabel vanaf het moederbord of van een PCI-geluidskaart?

Edit: Ik zal mijn eigen vraag maar beantwoorden met de volgende info van de Inquirer-site:

"We pointed out, earlier today, that the leaked photos of the HIS 2900 XT on the interwibble merely sported dual DVI, with the promise of a DVI-HDMI converter included in the box. That's all well and good, but what about the digital audio connection? We speculated that it could come from the HDTV-out port.

Well, a particularly tasty sauce has come forward and given us the skinny. When using single link DVI - pretty much any resolution bar the 4.09 million pixel, 30-inch extravaganza that is 2560x1600 - there is spare bandwidth on a dual-link DVI socket.

These pins, we are told, can be used to carry the digital audio, meaning both the HDCP-protected video and audio can travel through the one DVI socket to the HDMI converter.

At 2560x1600, there are no spare pins, but even future HD content at that resolution will work with audio. The R600 GPU can support five million pixel resolution (2560x2048), even though you can see that resolution only on FireGL and Quadro cards.

The integrated ASIC does mean that Radeon HD buyers can get their titular HD content the way the Volista intended it - in full, digital, 1080p"

Deze info had best bij het artikel gekund want zonder deze kennis is het een nogal vaag verhaal.

[Desolation Angel]

Tis toch vrij simpel eigenlijk
HDMI heeft meer dan genoeg aan een Single Link DVI connectie. Dat houd in dat er nog een hoop ongebruikte pinnetjes over blijven, die dan op hun beurt gebruikt kunnen worden om geluid & hdcp info over te sturen

[Vorlon]

Nee, dat dacht ik ook, maar de audio is blijkbaar gemuxed in de videostream. Maar ook nog zodanig dat een DVI ontvanger er geen last van heeft. Het zit dus niet op aparte pinnen van de connector.

[Spleasure]

het is waarschijnlijker dat door middel van het verbinden van bepaalde pinnen de videokaart doorheeft dat deze converter erop zit en vervolgens een ander signaal aanbiedt, net zoals met dvi -> dsub gebeurt

[Snake]

Zou dat stukje ook werken op gewone beelkdaarten?

[Astennu]

Er wordt volgens mij een Anders soort DVI connector gebruikt waar video en audio over heen gaat. En ik gok dat de huidige kaarten die niet hebben. Zo i zo moet een kaart HDMI support anders kun je nog geen DRM content bekijken.

[FireFly]

Zo veel anders kan dit niet zijn, anders past je standaard DVI kabel voor je tft panel niet meer.

[Verwijderd]

er zijn verschillende maten DVI hoor, je hebt bv DVI-D, DVI-A en DVI-I (wat tegenwoordig de standaard is) daar ben ik helaas ook mee tegen de lamp gelopen met mijn laatste VGA kaart

[Chatslet]

Zo i zo moet een kaart HDMI support anders kun je nog geen DRM content bekijken.

Nee hoor HDCP is voldoende en dat kan ook over DVI. Er zijn nu zat VGA kaarten die HDCP over DVI uitsturen en de nieuwere TFT schermen en TV's kunnen daar prima mee overweg.
HDMI is niets anders dan het zoveelste spannende stekkertje dat eigenlijk een DVI variant is.

[InsanelyHack]

Een intressantere vraag zou eigenlijk zijn hoe krijgen ze de audio intern naar de video kaart. Daar zal vast een codec voor nodig zijn die propriaty ATI is en onderdeel is van een Catalyst setje. Ik denk niet dat iedereen daar nu zo gelukkig van gaat worden. Ik in ieder geval niet.

[Verwijderd]

Wie wil er in verdesnaam zijn audio ook over de HDMI poort hebben? je wil je video signaal naar je TV en je Audio signaal naar je 5.1/7.1 set lijkt me toch? of zijn we inmiddels al zo ver dat we perse HDMI willlen maar nogsteeds geen 5.1 hebben?

[Neko Koneko]

Welke 5.1/7.1 set? Zijn genoeg mensen die niet van dat soort spul hebben hoor, voor hen is deze oplossing juist ideaal, scheelt weer kabels.

Grappig dat sommige mensen altijd alleen in hun eigen straatje denken en daardoor nooit verder kijken dan hun neus lang is.

[Mr. Rawnar]

Er zijn trouwens ook gewoon A/V versterkers die HDMI ondersteunen. Dus voor de mensen die hun A/V via de versterker laten lopen zou een HDMI met geluid wel een uitkomst zijn.

[My-life]

Met een audio chip op de VGA kaart, maar bij dit HDMI verloopstukje zit geluid er niet bij.

[mieJas]

Dat zou wel eens kunnen, maar er zal geen audio bij zitten.

[knirfie244]

Ik denk dat het audio over hdmi gedeelte wat in het artikel hier vermeld staat gewoon een standaard opmerking is dat HDMI dat ondersteund. In het originele bericht op The Inquirer lees ik namelijk niets terug over of deze dongle ook audio ondersteund.

Lijkt mij twijfelachtig of dat inderdaad wel gaat gezien de DVI poort de benodigde signaal lijnen mist...

[My-life]

Ja hoor.
Je hebt ook gewoon verloopkabels van DVI naar HDMI.

Het DVI signaal kan gewoon hetzelfde zijn als HDMI.

[miw]

Sterker nog: HDMI en DVI gebruiken precies dezelfde signaal definities. Alleen de connector is iets anders en heeft HDMI de mogelijkheid om ook audio over de digitale verbindingen te zenden.

[sontax]

Dus je kunt ook je oude beeldschermen erop aan sluiten door een zo'n D-SUB convertertje te kopen ?

[ymmv]

Je kunt geen VGA-verloopstuk aansluiten op HDMI. HDMI bevat alleen een digitaal signaal en geen analoog. DVI-D naar HDMI is geen probleem. DVI-A of DVI-I naar VGA kan ook. DVI-D of HDMI naar VGA is onmogelijk.

[Tsunami]

Wat ik uit jouw verhaal begrijp is dus dat er één DVI-I en één DVI-D aansluiting op de 2x00 serie zal komen? En dat dus maar op één van de twee het HDMI-verloopje kan zitten en op de ander alleen het VGA-verloopje? Lijkt me sterk, maar heb het niet opgezocht, dus je kan gelijk hebben.

[Janoz]

ymmv is vergeten te noemen dat op DVI-I ook gewoon HDMI aangesloten kan worden. DVI-A is alleen analoog, DVI-D is alleen digitaal en DVI-I is allebei. Zeer waarschijnlijk zitten er op die kaart twee DVI-I aansluitingen waardoor je beide plugjes door elkaar kunt gebruiken (of zelfs 2x een D-SUB of HDMI plug).

[DexterBelgium]

Als er één DVI-I en één DVI-D op zit, dan betekent dat dus dat op die DVI-I (integrated, dus zowel analoog als digitaal signaal) de TWEE verloojes kunnen, en op de DVI-D NIET het d-sub (wegens alleen digitaal).

[Pubbert]

Die zit er zeer waarschijnlijk ook nog gewoon bij

[CU2morO]

DVI heeft duidelijk een grotere kwaliteit en scala aan features dat er niets geinterpoleerd / extrapoleerd hoeft te worden wanneer er geconverteerd wordt naar VGA.

Echter het lijkt mij dat HDMI een hogere kwaliteit heeft en dat er dus kwaliteit verloren gaat als het uit de 'oude / slechte' DVI aansluiting komt, en dan 'ge-upscaled' wordt naar HDMI

[Rafe]

Nope, HDMI gebruikt hetzelfde soort digitale videosignaal (TMDS) als DVI en biedt daarnaast ook de mogelijkheid om audio te sturen, versleuteld met HDCP, en dat alles met een kleiner stekkertje.

[Countess]

maar vid kaarten met alleen een DVI aansluiting kunnen niet de hogere resoluties gebruiken die over het hdmi kabel kunnen, omdat de signaal chips op de kaart dat gewoon niet kunnen leveren waarschijnlijk.

[Chatslet]

Dat kunnen ze wel HDMI == DVI. Het enige verschil is het stekkertje en het optionele audio signaal. Ik kan me niet voorstellen waarom je door een DVI kabel geen hogere resoluties zou kunnen leveren, er zijn toch genoeg TFT schermen met hoge resoluties? Het enige extratje dat moderne kaarten nu hebben is dat ze HDCP codering over DVI versturen zodat je DRM content op de volle resolutie kunt bekijken mits je scherm dat ondersteund.

[Fireshade]

DVI kan prima hoge resoluties halen.
DVI single link: 1920 x 1080
DVI dual link: 2048 x 1536

[Flappiewappie]

@CU2morO
hdmi = dvi + audio

dus er is geen kwaliteits verlies?

[ymmv]

Wat is hier nou bijzonder aan? Dit soort verlengstukjes bestaan al sinds de 1e HDMI-tv. Je kunt ook ik weet niet hoe lang DVI->HDMI en HDMI-> kabels kopen.

[Rebels]

Lees dan,
inclusief audio nu

[CaPtAiNCaRnAgE]

@ ymmv:

Ik kan me ook wel vinden in de uitspraak van The Triad.
Net zoals Cd de opvolger van cassettes en de DVD de opvolger van de VHS/BETAMAX was.
