Door , , 41 reacties
Bron: OCtools, submitter: T.T.

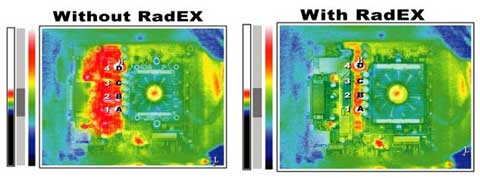

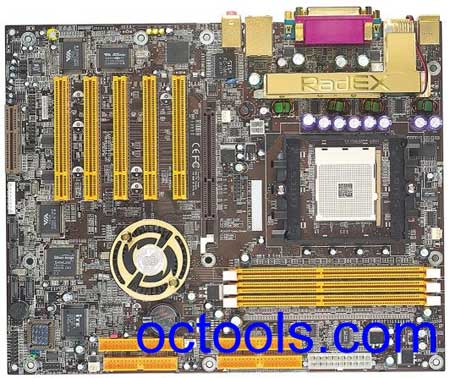

Over enkele weken - op 22 september om precies te zijn - zal AMD zijn langverwachte Athlon 64-processor introduceren. Uiteraard komt bij een totaal nieuwe CPU ook een hele reeks nieuwe moederborden kijken en OCtools kreeg de kans alvast een vluchtige blik te werpen op één van hen, de Chaintech ZNF3-150. Deze plank is gebaseerd op nVidia's nForce3-150 chipset, en wordt gekenmerkt door een 800MHz FSB, DDR400, AGP8X, SATA RAID, Gigabit LAN, USB 2.0, IEEE1394 en 7.1-kanaals geluid. Het meest opvallende is echter een grote L-vormige heatsink boven de socket waarop met grote letters 'RadEX' geprint staat. Enig onderzoek wijst uit dat Chaintech deze nieuwe vorm van koeling heeft ontwikkeld omdat de temperatuur van het bord op deze plaats significant hoger ligt dan elders. De RadEX-heatsink moet er dan ook voor zorgen dat de hitte bij de socket met 30 procent afneemt en daardoor de plank in normale en overklokte staat stabiel laat draaien:

I cannot comment on the Nvidia chipset used as we have yet to test this board. However if Nvidia can continue where the nForce2 has left off, then the nForce3 is definitely a good choice. As for the features, well its got everything, well almost, that can be integrated to it. The 7.1 CH sound is definitely an added bonus for the sound buffs that wants excellent audio but don't want to spend money on it. Same goes for the Gigabit LAN.

As for the revolutionary cooling, well, if it can deliver what it says it can do, then that can only be good. It will give the board better stability and potential for better overclocking. Which I'm sure most of us would be looking forward to. For now, all I can say is that we can't wait to test this board out and see what Chaintech, nforce3-150 and the Athlon 64 can do for AMD and how it fares against the competition. Watch out for our full review real soon.
Chaintech ZNF3-150 K8-moederbord Radex heatsink Radex temperatuurverschillen
Moderatie-faq Wijzig weergave

Reacties (41)

Ik wil niet veel zeggen maar Abit heeft dit ook al een tijdje op hun p4 mobo: IC7-MAX3
De techniek is wel zinvol. Maar casefans doen exact hetzelfde. Bij mij zitten er 2 casefans op de hoogte van de processor. Verder is de Fan bij deze techniek best klein>veel geluid. Als de fan langzaam draait verplaatst het bijna geen lucht.
Conclusie>mij liever een casefan op dezelfde hoogte.(meer airflow vanwege grotere fan en stiller omdat grote fan op lage snelheid zelfde hoeveelheid lucht blaast als kleine fan op hoge snelheid)
8 reacties op dit onderwerp, en het enige wat jullie kunnen bedenken is de extra heat sink afzeiken??

Tis dat ik geen chaintech fan ben, maar van wat ik zo lees, klinkt het allemaal erg goed.
Zeker ook de 7.1 CH sound, is een mooie functie voor mensen zoals ik die wel een leuk geluidje willen, maar er geen aanschaf van een geluidskaart voorover hebben
7.1 CH sound, leuk maar je mag blij zijn als de gemiddelde consument 2.1 wil of 4.1/5.1 wil. Het is momenteel veel te vroeg voor 7.1 , meeste films zijn ook gewoon 5.1!
Ziet er goed uit ja, maar ik vraag me af wat die 3 IDE aansluitingen betekenen.. zeker als er ook nog SATA raid op zit. Dan kan je dus blijkbaar 8 ide devices kwijt..
Waarschijnlijk zit er een van de SATA chips op die 2x SATA en 1x ATA133 leveren. Zie je wel vaker de laatste tijd. Alleen jammer dat dat niet de best performende chip is.
Die extra fan is het meeste opzienbarende dus logisch dat daar de meeste reacties op komen. Ik twijfel trouwens of het bij deze nieuwe chipset een feature of just een BUG betreft. Misschien zijn er wel problemen met warmteafgifte waardoor deze extra fan noodzakelijk is voor stabiliet.
Misschien wel handig voor mensen met waterkoeling, want die hebben namelijk geen flow meer rondom hun cpu die de rest een beetje koel kan houden.
Voor de rest zie ik het nut er niet echt van in. Het scheelt misschien 0,5 graden..... so what, het maakt alleen herrie. Dan kun je immers alle condensators en chips wel gaan koelen :z
doen we dat nu dan over het algemeen niet ?
ooit gehoord van airflow in je kast die (als et goed is ) uit koele lucht bestaat en zo alles wat afkoeld.
Grapjas ;) Met waterkoeling is er ook niet zo veel warmte op die plek omdat het waterkoeling systeem de warmte al afvoerd voor een groot deel.
En wederom weer een bord met maar een sneue 2 S-ATA aansluitingen... Met normale ATA had je altijd nog 4 aansluitingen, gewoon een halvering van je uitbreidings mogelijkheden dus...
Er zitten toch nog steeds gewone IDE aansluitingen op dit bord? Dus je hebt meer uitbreidings mogelijkheden dan normaal! Je kan dan SATA en PATA gebruiken. Als SATA meer is ingeburgerd zal je ook vast wel meer aansluitingen geïmplementeerd zien op toekomstige moederborden.
je ziet liever dat een bord 2 SATA chips integreert voor 4 aansluitingen, vervolgens 20 euro duurder is, waardoor niemand (inclusief jij) hem koopt, en het bedrijf dat eht gemaakt heeft failliet gaat?

Als je meer SATA aansluitingen wilt kun je voor heel weinig geld een PCI kaartje toevoegen. Met de hoeveelheid die er tegenwoordig wel onboard zit zijn die tenslotte bijna allemaal leeg..
Vaag, op die infrarood-foto's geeft de CPU geen warmte af :?
Ow jah wel hoor
Je zit een klein rood puntje
Maar dit zal eerder de hitte van de fan zijn, je ziet dan ook duidelijk de fans blades afgetekend zijn op de plek van de CPU.

Echter wat ze hier willen bewijzen is dat de warme lucht die er vanaf komt (het koelblok) meer blijft hangen op de plek waar het nu rood is. Uiteraard zal er wel getruukt zijn met die foto, maar daar waar het nu rood is zal best wel wat warmere lucht blijven hangen. Kijk maar hoe het opgebouwd is daar, gewoon 1 grote hitte vanger.

Ik moet zeggen, ik vind dit echt een super idee. Okee, die fan gaat herrie maken, maar voor in een 1U rackmount ideaal lijkt mij. Hitte word verwijderd daar waar het nodig is. Ook is in een datacentre ook stukken meer stofvrij als een gemiddeld schoon huis (om al helemaal te zwijgen over de vrijgezelle tweakers onder ons (me included :)))
Ben je blind of zo ??? Ik zie toch duidelijk een rood vlakje
Zo klein, dat is maar weinig warmte :? Of zit er een Duron applebred in? Die worden niet zo warm.
Dit boardje ziet er erg leuk uit van binnen (specs) en buiten (layout) ;)
Wat me wel even aan het denken zet is de plaatsing van de Northbridge.... voor mijn gevoel zit deze verder van de CPU af en dichter bij de Southbridge (als die tenminste daar direct links van zit?).
Da viel me ook op. De Athlon 64 heeft toch een ingebouwde geheugencontroller, dus de northbridge is uit de weg van de verbindingen RAM<==>proc. Tzal wel zoiets zijn.
Wat mij aan de IR-view plaatjes opvalt is dat de CPU-fan op het 'voor' plaatje aanzienlijk groter is, dan die op het 'na' plaatje (80x80 : 60x60?) Maar watever, toch leuk concept. Aan de linkerkant lijkt ook een CNR-riser slot te zitten...had er van mij niet op hoeven zitten, hier is toch bijna nog geen ondersteunende hardware voor te koop.
De elco's van de CPU-voeding zitten verder eng dicht naast de CPUcooler, maar met een (veel kleiner) waterkoelblok zal dat geen probleem zijn dus OK: Mooi prikbord :)
ehrm je zal het waarschijnlijk andersom bedoelen. Op het ervoor plaatje lijkt hij kleinder dan op het erna plaatje.. maar als je goed kijkt is de paralelle connector op het erna plaatje ook ineens gegroeid.. dus volgens mij is die 2e IR foto gewoon wat dichterbij genomen.

Verder lijkt dit bordje me wel een gaaf dingetje. Zeker als hij in verhouding net zo presteerd als mijn 7NJS van Chaintech want dat is echt een beest met ongeloveloos veel opties. En zelfs als je een beetje gaat overclocken nog heel stabiel.

BTW ik zie het nog wel gebeuren dat Chaintech er standard al een CNR kaartje bij leverd. Bij de 7NJS zit namelijk ook een ACR kaart voor de onboard Firewire.
ik zie dit wel eens overgenomen worden door andere producenten.. Goed idee, alleen de uitvoering had nader bekeken worden mbt de geluidsproductie van het fannetje (beter een iets grotere genomen met minder revs)
Kijk, dat is nog eens goed nagedacht van de Chaintech gasten. Die RadEx-cooler scheeld weer erg veel als je het plaatje ziet.

Zitten er op die warme plek van die mosfets (of hoe heten die krengen) die een stabiele spanning voor het mobo moeten regelen?
