Cherry introduceert MX Ultra Low Profile-switches met hoogte van 3,5 millimeter

Cherry heeft de MX Ultra Low Profile-schakelaars voor laptop- en desktoptoetsenborden ontwikkeld. De switches hebben een hoogte van 3,5 millimeter en worden onder andere geintegreerd in de m15 R4- en m17 R4-laptops van Dell Alienware.

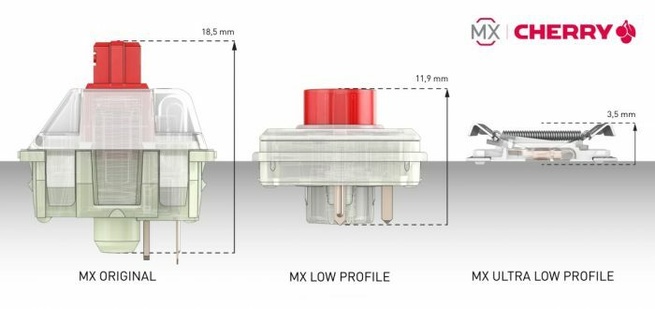

De nieuwe mechanische schakelaar volgt op de in 2018 aangekondigde MX Low Profile-switch met een hoogte van 11,9mm, maar de MX Ultra Low Profile is nog eens 70 procent kleiner. Om tot een hoogte van 3,5 millimeter te komen, heeft de Duitse fabrikant een totaal ander ontwerp gebruikt.

Zo bestaat de mount uit twee delen van staal, met in het midden een veer voor het mechanisme, waar Cherry naar eigen zeggen een gold crosspoint contact-systeem voor ontwikkeld heeft, zonder details te geven over dat contactmechanisme. De schakelaars bestaan verder in ieder geval uit twee plastic onderdelen en een basis van metaal.

De mechanische switches hebben 1,8 millimeter aan travel, vereisen volgens de specificatielijst 65cN voor volledig indrukken en 52cN voor actuatie, dat bij 0,8mm aan travel plaatsvindt. Volgens het persbericht is 45cN overigens al voldoende voor actuatie. Het bedrijf benadrukt dat de schakelaars een hoorbare klik hebben en dat rgb-verlichting onder de switches mogelijk is, wat mogelijk wordt gemaakt door het gebruik van transparante plastic onderdelen.

Dell heeft al aangekondigd de schakelaars te gebruiken bij zijn m15 R4- en m17 R4-gamelaptops. Welke laptops er nog meer met de MX Ultra Low Profile uitgerust worden, is nog niet bekend.

Reacties (36)

[Dieter S]

Interessant. Een scissor kruist de 2 delen van de scharnier om wobble te voorkomen en een centraal duw mechanisme te voorzien. Hier haken de 2 delen van de scharnier centraal met een veer. Dat lijkt me gevoeliger voor wobble. Het bewegende plastieke deel lijkt het ze zorgen voor een sneller contact, en biedt misschien een kleine hefboom aan (minder weerstand).
Ik heb geen techniek gestudeerd dus misschien zit ik er naast, maar op basis van deze beelden denk ik dat deze toetsen "vlotter", "veerkrachtiger" maar ook minder stabiel (wobble) gaan aanvoelen, met 1 kant die gevoeliger is dan de andere. Ik kijk al uit naar de reviews. Betere toetsenborden voor laptops zou fijn zijn!

Ik gebruik veel liever low profile switches. Als ze een (niet laptop) keyboard uitbrengen op basis van deze switches, ben ik zeker geïnteresseerd.

[HashIT]

Hier meer informatie en een animatie op de website van CherryMX: https://www.cherrymx.de/e...profile/mx-ulp-click.html

[Zwolsermbtr]

Ah, een horizontaal buckling spring mechanisme lijkt het dus te zijn.

[Zwatelaar]

Nope.
Bij dit mechanisme wordt de veer niet geknikt, alleen maar gerekt. (Buckling is Engels voor knikken).

[BLANCO-33]

Ik heb wel techniek gestudeerd

De wobble zal meevallen omdat de relatief sterke/stijve veer het system op voorspanning houdt en spelling naar één kant drukt tussen de onderdelen.
Door toepassing van staaldelen voor het scharnier is de stijfheid ook hoog.

Sterk verbeterde mechanische versie van Apple's Butterfly switch.

Benieuwd welke producten hiermee gaan komen; tijdje al op zoek naar een nieuw keyboard in compact formaat.

Het is een serieus knap mechaniek van Cherry!

[hotfrost]

Ik denk dat keyboards met deze switch ontzettend duur zullen zijn door de kleine spring, stainless steel wings en bevestigingspunt.

[ShaiNe]

Inderdaad en ze overleven gegarandeerd de laptops waar in zullen komen. Het zou mooi zijn mocht je de switches kunnen recupereren.

[CurlyMo]

Het zou vooral mooi zijn als deze keyboards (universeel) modulair zouden kunnen zijn zodat je hem zelf in je volgende laptop kan stoppen.

[Zwolsermbtr]

Dit lijkt me een compleet ander product dan de mechanische switch. Eerder een scissor mechaniek.

[Bliksem B]

Dit lijkt me een compleet ander product dan de mechanische switch. Eerder een scissor mechaniek.

Dat hangt af van je definitie van een mechanische switch. Je hebt gelijk het heeft iets weg van een scissor switch. Maar het grote verschil is dat het geen gebruik maakt van rubber domes, maar afhankelijk is van een mechaniek voor een toetsaanslag. Ofwel het is een mechanische switch.

Een scissor switch wordt ook wel een half mechanische switch genoemd: https://en.wikipedia.org/...y#Scissor-switch_keyboard

Maar er zijn een boel rare mechanische switches, die totaal niet lijken op onze hedendaagse opvatting van de Cherry MX gebaseerde switches. https://www.youtube.com/user/Chyrosran22 kan hier veel over vertellen.
Zoals in zijn filmpje TOP 10 WORST mechanical keyboard switches of all time of TOP 9 WEIRDEST mechanical keyboard switches of all time

[Reactie gewijzigd door Bliksem B op 24 juli 2024 09:24]

[jeroen94704]

Hij heeft zelfs een video specifiek over de vraag wat een keyboard nou "mechanical" maakt : https://youtu.be/H66XwhzhdnA

[Bliksem B]

Oh ja die was ik helemaal vergeten .

Zoals hij ook aangeeft een rubber drome over membrame toetsenbord is weinig mis mee. Alleen, de meesten zijn vrij simpel en slijten vrij snel. Ik ken weinig membrame toetsenborden die na 10 jaar nog dezelfde aanslag hebben als daarvoor. Bij een "mechanisch toetsenbord" is de levensduur veel langer. Rubber verliest zijn elasticiteit naar verloop van tijd. Waardoor de toetsenborden HHHHHHHIDEOUS aanvoelen naar verloop van tijd. Ook gaat het plastic sneller schuren wanneer er geen goed mechaniek is om de toets heen en weer te bewegen.

Ik kan daarom ook totaal niet werken op de toetsenborden op mijn werk of vroeger op school.

[dyrc]

das nog wel een flinke weerstand op 65cN, dat is nog meer dan een cherry black...
gecombineerd met de korte travel ga je veel 'bottoming out' krijgen terwijl je dus als een beest op die toetsen loopt te drukken, ik voorspel zere vingertjes

[Richardus27]

Wel toevallig dat het (volgens google) exact dezelfde weerstand is als toetsenborden bij macbooks. Ik hoor af en toe opmerkingen van mensen die Apple toetsenborden qua "feel" helemaal het einde vinden, mogelijk probeert Cherry hier op in te spelen?

[supersnathan94]

Apple keyboards (met uitzondering van de 2016 en 2017 butterfly tobos) zijn over het algemeen ook erg fijn om mee te werken. Ze zijn relatief stabiel en door de stijfheid van het frame (vrijwel geen flex) is de travel ook altijd identiek of je nu in het midden typet of aan de randen.

In vergelijking met een mechanisch tobo is het drie keer niks eigenlijk, maar het wend heel snel. Ik heb zelf een razer black widow elite met razer green switches en dat typet veel lekkerder, maar als ik dan weer ff mn macbook erbij pak ben ik daar met een paar tellen weer aan gewend.

[iDEOwen]

Ik was echt zichtbaar minder effectief op de MacBook qua tikken sinds ze butterfly mechanism hadden geintroduceerd... ook op de 2018/2019 modellen. Nu op de M1 tik ik weer op het oude niveau. Het is wel grappig om te zien dat in mijn omgeving eigenlijk 2 kampen zijn... Diegene die het superfijn vinden, en diegene (net als ik) de er gewoon niet mee overweg konden gaan.. Los van het feit dat bij ons op de zaak het leek alsof iedereen op zijn tobo zat te rammen op die butterflies.. 🤣

[Fireshade]

Korte travel levert altijd 'zere vingertjes' op voor harde rammers, zelfs als de weerstand laag is. Dit is natuurlijk niet anders, de travel blijft kort

[lasharor]

Lijkt mij gevoelig voor vuil onder de switch? Net zoals die toetsenborden van Apple.

Hoe gaan ze dat voorkomen?

[beerse]

Voor zover ik het zie en snap, zitten de contacten netjes in plastic omhulsel. Voordat daar vuil bij zit duurt het even. Of dat waterdicht/stofdicht is, moet blijken.

Het vuil (noodrantsoen?) dat onder de toetsen, tussen het mechaniek komt, zou er ook weer tussenuit moeten kunnen.

[Memori]

Onderschat haartjes niet. Die kunnen zich overal tussen nestelen. En die zitten dan ook echt vast, waarschijnlijk door de expansie/contractie van de materialen.

[rdcL.be]

Mijn verwachtingen voor cherry ontwikkelingen liggen in elk geval al een pak hoger dan voor apple keyboard switches...

[jeroenvangoch]

Het is mij nou niet helemaal duidelijk hoe de keycap vast zit op de switch?

[mark-k]

over die twee metalen flapjes aan de zijkanten geklikt gok ik zo.

[Magnum1982]

Hmm - metaal op metaal, ik vrees voor ongewenste bijgeluiden na verloop van tijd. Of veertjes die loskomen door veelvuldige wrijving. Ik ben er niet echt van overtuigd dat dit veel meerwaarde biedt.

[supersnathan94]

Ik denk dat dat wel meevalt hoor. Het kan best zijn dat een van de delen van een ander materiaal is waardoor het inslijt en je dan geen bijgeluiden krijgt.

[Crp]

Het lijkt wel wat op Apple's butterfly switches:
https://www.patentlyapple...board-comes-to-light.html

[torp]

De overeenkomst is dat hoogte wordt bespaard door een verticale beweging om te zetten in een horizontale.

[MedionAkoya]

Hmm, hopelijk is dit een goede opvolger van Cherry Stream 3.0.

[.oisyn]

De Cherry Stream (2019) was dat iig niet . Maar dit gaat natuurlijk nooit een opvolger zijn, de Stream is een goedkoop bordje van 25 euro. Dit wordt minstens 3x zo duur, dus dat past niet echt in die productlijn.

Maar dit is idd zeer interessant. Ik was wel fan van de Stream 3.0 en daarvoor de Logitech UltraX, beide low profile scissor switches. Mechanische tobo's hebben mij nooit echt kunnen bekoren, maar dit wil ik wel serieus overwegen. Ik hoop alleen niet dat die 65cN toch niet net teveel weerstand biedt.

[Reactie gewijzigd door .oisyn op 24 juli 2024 09:24]

[KingFrogzz]

Interessant! Met wat geduld en gefriemel zal het vast ook mogelijk zijn om hier je eigen draai aan te geven met andere veertjes voor meer of minder weerstand.
