Asus P4T i850 mobo specs

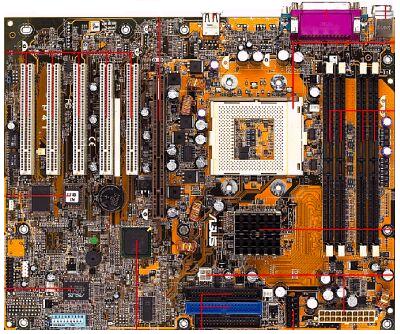

Via een betrouwbare bron kregen we twee .pdf'jes doorgemaild met daarin de specs van Asus' P4T i850 moederbord, geschikt voor de Pentium 4. Zoals eerder gemeld zal het bordje makkelijk overklokbaar zijn via Asus' JumperFree bios, een 5/1 (PCI, AGP Pro) layout krijgen en maximaal 2GB aan RDRAM onderstenen in 4 RIMM sockets. Overigens zal de Asus P4T geleverd worden met een speciale metalen onderplaat en een rubber matje waardoor er geen nieuwe behuizing bennodigd is. Hieronder heb je de rest van de specificaties en een nieuwe pic:

Processor

• Intel Socket 423 Pentium 4: 1,4Ghz ~ 1,5GHz+
• 400MHz Intel NetBurst Micro-Architectre System Bus

Chipset

• Intel 82850 MCH
• Intel 82801 ICH2
• Intel 82802 AB FWH
• Supports 4x AGP, PC800 RDRAM and UltraDMA/100

FSB

• 400MHz

Memory

• 4 x RIMM Sockets
• Dual Channel RDRAM support; Max 2GB
• PC800/600 ECC/non-ECC RDRAM memory
• Max. Transfer Speed 3,2GB/sec

Expansion Slots

• 1 x AGP Pro 4x
• 5 x PCI

IDE Ports

• 2 x UltraDMA/100/66/33

LAN (optional)

• Chipset Integrated LAN Controller

Special Features

• Power Loss Restart, ASUS JumperFree CPU Throttle, STR (Suspend-to-RAM), VCore Adjustable

Back Panel I/O Ports

• 2 x USB
• 1 x Parallel
• 2 x Serial
• 1 x PS/2 Keyboard
• 1 x PS/2 Mouse
• 1 x RJ45 (Optional)

Onboard I/O Interface

• One USB Header Supports 2 Additional USB Ports
• 20-pin ASUS Panel
• CPU/Main/PCI Fan
• ATX 12V Power Connectors

BIOS

• 4MB Award BIOS, PnP, ACPI, SMBIOS2.3, TCAV (Trend ChipAway Virus), Green, Boot Block BIOS

Board Size

• ATX Form Factor
• 9.6" x 12" (24,4cm x 30,5cm)

Reacties (24)

[hommer]

Ik vraag me af wat dat voor 4-polig connectortje is boven de IDE connectoren. Misschien een apparte connector voor Vstandby??

Overigens ook mooi om te zien dat Asus er blijkbaar al rekening mee houd forse koeling te kunnen monteren gezien de vier gaten boven&onder de socket

[Mr.Aargh]

Dat is misschien een stuk van de powersupply ... ivm met die nieuwe ATX spec.

Trouwens zeer relaxte layout met dat geheugen boven in de kast

[Ronald]

Die gaten horen bij de nieuwe ATX spec.
de P4 wordt namelijk zo waanzinnig heet dat er ook een waanzinnig zwaar koelblok op moet. Als je dat met een klemmetje aan de socket vast zou zetten komt er een veel te grote kracht op het mobo te staan. Nu wordt hij aan de backplate geschroeft.

[dmnq]

beter dat je niet zo'n nieuwe atx2 kast nodig hebt!

[MadMax]

Je hebt dan wel geen andere kast nodig maar het ijzertje dat bij de toetsenbord/muis/ Par.-Ser. en USB connectoren zit moet wel aangepast worden. Aan dit plaatje is te zien dat ze niet de standaard layout genomen hebben. Kijk maar naar die connector links van het roze connector. Ook zitten normaal de USB aansluitingen tussen de roze connectoren en de Toestenbord/Muis aansluitingen.
-----------
<Wijziging>Oeps, ff spelling aangepast </wijziging>

[Verwijderd]

He waarom zit er hier niet zon ata100 bios op? Het grootste voordeel van mijn snelle a7v is toch die 2 extra ata100 bios. ik kan nu mijn systeem met 8 apparaten benutten zodat ik ouwe cdroms of mijn zip er toch op kan hangen.
komt het omdat dit voor een p4 gemaakt is???
hoi

[Venator]

Nee, dit komt door de chipset die de 2 poorten aanstuurt. Op veel bordjes werd een extra controllerchip met een eigen bios geplaatst die weer 2 nieuwe kanalen aanstuurde (highpoint en promise bijvoorbeeld op Abit etc bordjes). Bij dit ding is het ondergebracht in een chipset die alle protocollen kent, maar nu maar 2 poorten aanstuurt.

[VROEM!]

Ik verwacht niet dat je hiermee lekker kunt overklokken. Het bord zal best wel goed zijn, maar die Rimmetjes hebben een vet warmteprobleem, dus meer dan multplier tweaken zal er wel niet in zitten

Wat nou off topic, er wordt hier toch in het begin over overklokken?

Zoals eerder gemeld zal het bordje makkelijk overklokbaar zijn via Asus' JumperFree bios.

[irrelevant]

Je hebt gelijk dat RIMMs warm worden. Maar heb jij eigenlijk al wat reviews van mobo's met RIMMs gezien waarin de maximale FSB settings genoemd werden? Ik wil wel eens wat getallen zien.
En dan nog: de EV6 bus is ook niet lekker over te klokken qua FSB. Meeste mensen komen niet boven de 110 MHz. Rechtvaardigt dat de stelling dat je er niet lekker mee kunt overklokken? Nee, want een Duron 600 kan best 1 GHz halen. Maar je kunt best gelijk hebben dat de FSB niet erg hoog zal kunnen komen.
-------------------
Ja, ik weet dat er ook 133 MHz FSB procs van AMD aankomen, maar je begrijpt wat ik bedoel met die 110 MHz.

[VROEM!]

Nou, de meeste intel processoren zijn aardig goed op te krikken met FSB verhogen. Beter dan de AMD procs, moet ik ze na geven. Die EV6 bus lijkt op het moment aardig aan zijn limiet te zitten, best jammer. Als ze bij de P4 ook zo'n goede bus hebben (dus net zo ver 'ondergeklokt' als de PIII ) moet het daarmee ook lukken. In het begin misschien niet, maar op termijn verwacht ik er wel wat van.

Van Rambus is er, vooral in het begin, erg veel nieuws geweest over hitte problemen door de hoge kloksnelheden van die RIMMS, waardoor de yields erg laag waren (en bij mijn weten nog steeds zijn, van waar anders de hoge kosten). Die RIMMS zitten dus eigenlijk al aan hun limiet en daar zal alle rek wel zo ongeveer uit zijn als je ze in je mobo prikt.

10% FSB overklokken (is op zich best wel wat) zal bij dit plankje denk ik gewoon niet haalbaar zijn. Simpelweg omdat het geheugen veel te heet wordt en dat is jammer.

Ik heb nog geen enkel overklokresultaat gezien met RAMBUS geheugen. Ik ga er dan ook vanuit dat het slecht mogelijk is, maar ik zou me kunnen vergissen.

Misschien een idee om een keer op t.net benchmarks te maken/plaatsen?

[Verwijderd]

heb je al 400 mhz DDR dimmetjes gezien dan ?

[Daniel]

In dit plankje gaat gewoon PC800 RDRam

DDR-chipset komt er wel maar dat duurt nog tot eind 2001

Overigens is er nog steeds bar weinig DDR-RAM geheugen te krijgen...zelfs grote importeurs hebben grote moeite om aan een paar reepjes te komen. Slechte zaak...

[Verwijderd]

vol bordje.....
jammer he? Rambus geheugen......

[Verwijderd]

Zie je die elko's links van de cpu socket? mijn coolmaster past niet hiero....

[The Flying Dutchman]

Ik trap hier natuurlijk weer een open deur in, maareuh, die condensators staan weer dichtbij het socket. Je kunt natuurlijk een brede cooler monteren, maar een Orb erop zetten lukt waarschijnlijk niet.

edit:

weer net te laat!!!

* 786562 The

[Jasper Janssen]

uhm, een orb is zowiezo niet genoeg koeling voor een P4..

Ennug, dat ligt toch echt aan de makers van de orb. E ris in de diveras specs duidelijk aangegevan hoeveel ruimte er om die cpu socket moet zijn voor die koeler, als ze zich daar niet aan houden is dat hun eigen fout.

Er bestaat trouwens een P4 orb, zeg maar supa-orb in P4 behuizing. Niet zeuren dus.

[Verwijderd]

Er zullen wel gewoon nieuwe coolers moeten komen speciaal voor de P4

[Verwijderd]

Ik weet dat het niet zo'n handige vraag is maar is er
geen enkele manier om bijvoorbeeld een slot 1 P3 te unlocken zoals dat bij AMD het geval is met bijvoorbeeld de Durons. Als je zelfs met wat knutselwerk Celerons MP krijgt waarom dan geen unlockte P3

[Metten]

Bij intel gaat dat helaas niet. Intel brengt met een laser wijzigingen in de core aan die de multiplier bepalen. Hier is later niks meer aan te doen.
